Sommaire des Matières pour Yamaha RX-V340

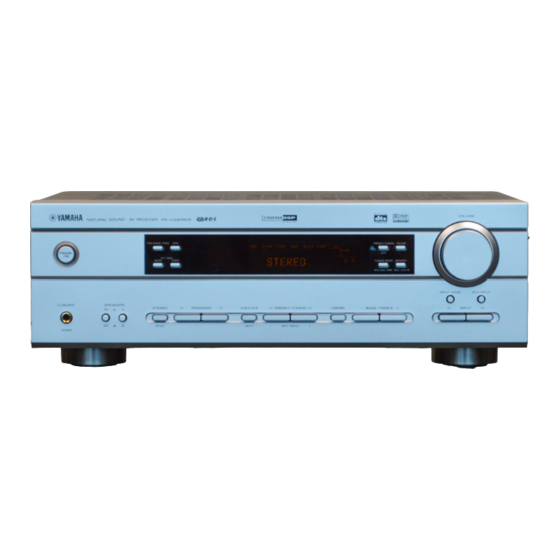

- Page 1 MARQUE YAMAHA REFERENCE : RX-V340 CODIC:. 1749323...
- Page 2 RX-V340R AV Receiver Ampli-tuner audio-vidéo...
- Page 3 TABLE DES MATIÈRES INTRODUCTION FONCTIONS AVANCÉES SET MENU ............39 TABLE DES MATIÈRES ........1 PARTICULARITÉS ..........2 Postes du menu de configuration ......39 Réglage des paramètres du menu de configuration .. 39 POUR COMMENCER .......... 3 SOUND 1 SPEAKER SET (réglages concernant Accessoires fournis ...........
- Page 4 [Modèles pour le Canada et les États-Unis] N CINEMA DSP: Association des techniques de Voies principales: 70 W + 70 W traitement numérique (DSP) YAMAHA et de Dolby Voie centrale: 70 W Pro Logic, Dolby Digital ou DTS Voies d’ambiance:...
- Page 5 POUR COMMENCER Accessoires fournis Après déballage, assurez-vous de disposer des accessoires suivants. Piles (2) Boîtier de télécommande Antenne FM intérieure (AA, R06, UM-3) (Modèle standard et modèles pour le Canada, la Chine, la Corée et les DVD D-TV/CBL VCR POWER Etats-Unis) MD/CD-R V-AUX 6CH IN TUNER...
- Page 6 COMMANDES ET FONCTIONS Face avant VOLUME RDS MODE/FREQ PRESET/TUNING FM/AM EDIT STANDBY PTY SEEK MODE START TUNING MODE MEMORY AUTO/MAN`L MONO MAN`L/AUTO FM INPUT MODE 6CH INPUT SILENT SPEAKERS STEREO PROGRAM A/B/C/D/E PRESET/TUNING CONTROL BASS/TREBLE INPUT EFFECT NEXT SET MENU PHONES RDS MODE/FREQ PTY SEEK...
- Page 7 COMMANDES ET FONCTIONS w STEREO (EFFECT) Cette touche permet de basculer entre la reproduction en (Modèles pour l’Europe et le Royaume-Uni stéréophonie et la reproduction avec corrections DSP. uniquement) Dans le premier cas, STEREO, les signaux d’entrée à 2 a RDS MODE/FREQ canaux sont appliqués sur les enceintes principales gauche et droite sans avoir subi de correction sonore Pendant la réception d’une station RDS, appuyez sur...
- Page 8 COMMANDES ET FONCTIONS Boîtier de télécommande 1 Émetteur infrarouge Cette section décrit les touches du boîtier de télécommande et leur rôle. Envoie des signaux de contrôle infrarouges. Dirigez cet émetteur vers l’appareil lorsque vous utilisez la télécommande. 2 Touches de sélection d’entrée Ces touches sélectionnent les sources.
- Page 9 COMMANDES ET FONCTIONS I Utilisation du boîtier de télécommande t NIGHT Cette touche place l’appareil en mode d’écoute tardive. y STEREO Cette touche permet de basculer entre la reproduction en VOLUME PRESET/TUNING FM/AM stéréophonie et la reproduction avec corrections DSP. STANDBY EDIT TUNING MODE...
- Page 10 COMMANDES ET FONCTIONS Afficheur de la face avant V-AUX D-TV/CBL MD/CD-R TUNER VIRTUAL NIGHT MUTE VOLUME MATRIX STEREO AUTO HiFi SLEEP SILENT HOLD TUNED MEMORY DIGITAL ~~~~~~~~~~~~~~ L C R RC RR (Modèles pour l’Europe et le Royaume-Uni uniquement) 1 Témoins du processeur e Témoin HiFi DSP Le témoin correspondant au décodeur utilisé...
- Page 11 RACCORDEMENTS I Raccordement des prises pour signaux Avant de raccorder les appareils numériques Cet appareil est muni de prises numériques assurant la transmission directe des signaux numériques par un câble ATTENTION coaxial ou un câble à fibres optiques. Vous pouvez utiliser Ne branchez pas la fiche du cordon d’alimentation de les prises numériques pour appliquer à...
- Page 12 RACCORDEMENTS I Raccordement d’un autre appareil vidéo Raccordement des appareils vidéo Reliez la prise de sortie du signal vidéo de l’appareil à la prise VIDEO de cet appareil-ci. I Raccordement d’un moniteur vidéo Reliez les prises de sortie du signal audio de l’appareil Reliez la prise d’entrée vidéo du moniteur vidéo à...
- Page 13 RACCORDEMENTS Remarque Raccordement des appareils audio • Si un appareil d’enregistrement est relié à l’appareil, veillez à le maintenir en service aussi longtemps que l’appareil l’est. Si I Raccordement d’un lecteur de CD l’appareil est hors service, une distorsion du signal peut en Reliez la prise de sortie coaxiale pour signaux résulter.
- Page 14 Une antenne extérieure convenablement installée apporte une réception meilleure. Si vous constatez que la réception est de qualité médiocre, pensez à une antenne extérieure. Consultez le revendeur YAMAHA ou un centre d’entretien pour obtenir des conseils sur ces antennes. Commutateur FREQUENCY STEP (Modèle...
- Page 15 RACCORDEMENTS Raccordement à un décodeur externe Cet appareil est pourvu de 6 prises d’entrée supplémentaires (MAIN gauche et droite, CENTER, SURROUND gauche et droite et SUBWOOFER) pour lui permettre de recevoir la sortie multivoie d’un appareil équipé d’un décodeur multivoie et de 6 prises de sortie tel qu’un lecteur de DVD/SACD.
- Page 16 Dolby Digital et DTS. L’enceinte pas directives. Toutefois, il est préférable de placer d’extrêmes graves YAMAHA Active Servo est idéale l’enceinte d’extrêmes graves près des enceintes pour obtenir une restitution vivante et naturelle des principles.
- Page 17 RACCORDEMENTS I Raccordements Veillez à relier la voie gauche (G ou L), la voie droite (D ou R), le “+” (rouge) et le “–” (noir) de la manière appropriée. Si les raccordements sont incorrects, les enceintes n’émettront aucun son, et si les polarités sont incorrectes, les sons émis manqueront de naturel tandis que les fréquences graves seront atténuées.
- Page 18 Si vous utilisez une enceinte active d’extrêmes graves, y compris le modèle Active Servo Processing Subwoofer de YAMAHA, branchez la fiche d’entrée de l’enceinte d’extrêmes graves sur cette prise. Les signaux très graves qui circulent sur les voies principales, les voies arrière et les voies centrales, sont dirigés vers cette prise en fonction des sélections que vous avez effectuées grâce à...
- Page 19 RACCORDEMENTS Raccordement du cordon Mise sous tension d’alimentation Lorsque tous les raccordements sont terminés, mettez l’appareil sous tension. VOLTAGE SELECTOR VOLUME PRESET/TUNING FM/AM STANDBY EDIT TUNING MODE MEMORY AUTO/MAN`L MONO MAN`L/AUTO FM VOLTAGE SELECTOR INPUT MODE 6CH INPUT SILENT SPEAKERS STEREO PROGRAM A/B/C/D/E...
- Page 20 RÉGLAGES DE BASE DE LA CHAÎNE Le menu “BASIC” vous donne le moyen de définir, sans grand effort, certains paramètres du menu “SOUND”. Si vous souhaitez régler l’appareil plus précisément pour tenir compte de l’environnement d’écoute, utilisez les paramètres du menu “SOUND”...
- Page 21 RÉGLAGES DE BASE DE LA CHAÎNE SET MENU BASIC SOUND INPUT OPTION 1 SETUP 2 SP LEVEL Utilisez les touches –/+ pour modifier Utilisez les touches –/+ pour régler la valeur de chaque paramètre. Utilisez l’équilibre entre l’enceinte principale la touche d pour accéder au réglage gauche et chacune des autres enceintes.
- Page 22 RÉGLAGES DE BASE DE LA CHAÎNE 5 Utilisez le signal d’essai pour vérifier le Réglage de l’appareil pour tenir niveau sonore de chaque enceinte. Si vous choisissez SET à l’opération 4 , l’afficheur compte des enceintes indique “CHECK: TestTone” et l’appareil produit un signal d’essai qui est appliqué...
- Page 23 LECTURE Appuyez de manière répétée sur la touche INPUT l / h (une des touches de sélection d’entrée dans le cas du boîtier de télécommande) pour choisir la source. VOLUME Le nom de la source choisie et le mode d’entrée PRESET/TUNING FM/AM STANDBY EDIT...
- Page 24 LECTURE I Image de fond (BGV, background video) Selon la source, commandez la lecture de la La fonction BGV permet d’associer le signal vidéo fourni gravure, ou bien choisissez une station de par une source au signal sonore fournit par une autre radio.
- Page 25 LECTURE I Remarques sur les signaux numériques Modes d’entrée et indications Les prises d’entrée numérique de cet appareil acceptent les signaux dont la fréquence d’échantillonnage est égale Cet appareil est équipé de deux types de prises d’entrée à 96 kHz. Si la fréquence d’échantillonnage du signal pour les sources CD et DVD uniquement.
- Page 26 LECTURE Remarques Choix d’une correction de champ sonore • Cet appareil propose 9 corrections DSP de champ sonore qui sont elles-mêmes divisées en plusieurs groupes. Le choix En choisissant une correction DSP de champ sonore, vous effectif dépend du format du signal d’entrée et toutes les pouvez mieux profiter encore de la musique et des corrections secondaires ne sont pas disponibles avec tous les dialogues.
- Page 27 LECTURE I Choix de PRO LOGIC ou PRO LOGIC II I Ecoute d’un gravure Dolby Digital EX ou Une source à 2 voies peut être convertie en 5 voies grâce DTS ES à PRO LOGIC ou PRO LOGIC II dans le programme Appuyez sur la touche 6.1/5.1 pour mettre en service le N°9.
- Page 28 LECTURE I Virtual CINEMA DSP Remarques Avec Virtual CINEMA DSP, vous pouvez profiter de toutes les corrections DSP même si l’installation ne • Si vous mettez hors service les effets sonores, l’enceinte comporte aucune enceinte arrière. Des enceintes virtuelles centrale et les enceintes arrières n’émettent aucun son. sont créées, qui restituent le champ sonore naturel.
- Page 29 Le système stéréophonique habituel faisant appel à 2 enceintes n’est pas capable de recréer un champ sonore réaliste. Le processeur DSP de YAMAHA exige la présence de 4 enceintes chargées de restituer les effets sonores pour que les champs sonores puissent être créés à partir des données obtenues lors des mesures sur le terrain.
- Page 30 CINEMA-DSP intègre les technologies de reproduction de l’environnement acoustique DTS, Dolby Digital et Dolby Pro Logic et les corrections de champ YAMAHA DSP, dans le dessein de simuler l’environnement sonore, et de recréer, dans votre salon, le “vrai” son du cinéma. Grâce à un traitement DSP original, les corrections CINEMA-DSP de champ sonore ajoutent des informations aux voies gauche, centrale et droite pour que l’auditeur...
- Page 31 CINEMA-DSP I Pour les corrections destinées aux films N° Correction Particularités MOVIE Spectacle Cette correction crée le champ sonore extrêmement large d’une salle de cinéma où est THEATER 1 projeté un film en 70 mm. Elle reproduit précisément la source sonore, ce qui donne à la vidéo et aux champs sonores un réalisme incroyable.
- Page 32 Dolby Digital et DTS qui vous donnent l’impression d’assister à la projection d’un film dans une salle d’exclusivité. I Dolby Digital/DTS + Effets de champ sonore DSP Ces corrections font appel au processeur YAMAHA (DSP) à 3 champs pour modifier les signaux Dolby Champ sonore Digital ou DTS avant, ainsi que les signaux d’ambiance...
- Page 33 SYNTONISEUR Il existe 2 manières d’effectuer l’accord: automatique ou Appuyez une fois sur la touche PRESET/ manuel. L’accord automatique est commode si la station TUNING l / h pour lancer l’accord émet un signal puissant et si ce signal n’est pas brouillé. automatique.
- Page 34 SYNTONISEUR Remarques Préréglage des fréquences • Les données que peut contenir une position de mémoire sont I Mise en mémoire automatique des effacées lorsque vous les remplacez par d’autres données. fréquences de station FM • La recherche se termine lorsque toute la gamme a été Vous pouvez utiliser la mise en mémoire automatique examinée même si la dernière mémoire utilisée n’est pas E8.
- Page 35 SYNTONISEUR I Mise en mémoire manuelle des Tandis que le témoin “MEMORY” clignote, fréquences de station appuyez sur la touche PRESET/TUNING La mémoire de cet appareil peut contenir 40 fréquences l / h pour sélectionner un numéro de de station (5 groupes de 8 stations). station (1 à...
- Page 36 SYNTONISEUR I Echange de deux fréquences en mémoire Accord sur une fréquence en Vous pouvez échanger les fréquences de 2 mémoires. L’exemple ci-dessous montre comment échanger les mémoire fréquences de “E1” et “A5”. Vous pouvez obtenir l’accord sur une station en choisissant simplement le numéro de la mémoire qui contient la fréquence.
- Page 37 RÉCEPTION DES STATIONS RDS RDS (Radio Data System) est un système de transmission de données par les stations FM qui fonctionne dans de nombreux pays. Les services offerts par les stations RDS couvrent plusieurs domaines tels que le nom de la station (PS), le type d’émission habituellement diffusé...
- Page 38 RÉCEPTION DES STATIONS RDS Fonction de recherche PTY Fonction EON (PTY SEEK) Cette fonction fournit le service EON du réseau RDS. Si vous sélectionnez le type d’émission désiré (NEWS, Si vous sélectionnez un type d’émission, l’appareil INFO, AFFAIRS ou SPORT), l’appareil recherche recherche alors automatiquement, parmi les stations RDS automatiquement parmi les stations RDS présélectionnées présélectionnées, celles qui diffusent le type d’émission...
- Page 39 MINUTERIE DE MISE HORS SERVICE I Pour arrêter le fonctionnement de la La minuterie permet de mettre automatiquement hors service l’appareil à l’expiration d’une durée donnée. La minuterie minuterie est utile pour s’endormir au son d’une musique douce, ou avant qu’un enregistrement ne soit terminé. Appuyez sur la touche SLEEP autant de fois qu’il est nécessaire pour afficher “SLEEP Le réglage de la minuterie ne peut s’obtenir qu’au moyen...
- Page 40 ENREGISTREMENT Les réglages d’enregistrement et certaines autres Remarques opérations associées, doivent être réalisés au niveau de l’appareil d’enregistrement. Reportez-vous au mode • Effectuez un essai d’enregistrement avant de commencer d’emploi du ou des appareils concernés. l’enregistrement. • Si l’appareil est en veille, vous ne pouvez pas enregistrer les signaux d’une source, même si elle lui est reliée.
- Page 41 SET MENU Le menu de configuration vous permet de régler les Réglage des paramètres du menu paramètres suivants de manière que l’appareil fournisse les meilleures sonorités possibles. Apportez les de configuration modifications aux valeurs en tenant compte de votre environnement d’écoute. Utilisez le boîtier de télécommande pour effectuer ces réglages.
- Page 42 SET MENU SOUND 1 SPEAKER SET Utilisez une fois les touches –/+ pour accéder (réglages concernant au mode permettant de régler le paramètre les enceintes) sélectionné. Le dernier réglage que vous avez fait apparaît sur Utilisez ces paramètres pour préciser les modes de l’afficheur de la face avant.
- Page 43 SET MENU I 1B MAIN (enceintes principales) I 1D BASS (manière de reproduire les Choix: LARGE, SMALL graves) Des fréquences très graves (LFE), porteuses d’effets, sont LARGE produites lors du décodage DTS ou Dolby Digital. Ces Choisissez cette valeur si les enceintes principales sont de fréquences sont égales ou inférieures à...
- Page 44 SET MENU Remarque SOUND 2 SP DISTANCE • Aucun retard n’est utilisé si vous déclarez que la distance est (distance aux enceintes) la même pour les enceintes principales gauche et droite, l’enceinte centrale et les enceintes arrières gauche et droite. Utilisez ce paramètre pour régler le retard des signaux de SOUND 3 LFE LEVEL la voie centrale.
- Page 45 SET MENU SOUND 5 CENTER GEQ (égaliseur INPUT 1 I/O ASSIGN (attribution graphique central) des entrées/sorties) Utilisez ce paramètre pour régler l’égaliseur graphique Il est possible d’attribuer un nom aux prises d’entrée intégré à 5 bandes de telle manière que la tonalité de DIGITAL INPUT en fonction des appareils qui leur sont l’enceinte centrale soit en harmonie avec celle des reliés si ces appareils ne portent pas les mêmes noms.
- Page 46 SET MENU OPTION 1 DISPLAY SET I DIMMER Utilisez ce paramètre pour régler la luminosité de l’afficheur. Plage de réglage: –4 à 0 OPTION 2 MEM. GUARD (secours de la mémoire) Utilisez cette fonction pour éviter les modifications accidentelles des réglages de l’appareil. Choix: ON, OFF Choisissez la valeur ON pour que les postes suivants soient protégés:...
- Page 47 RÉGLAGE DU NIVEAU DE SORTIE DES ENCEINTES Réglage du niveau de sortie Utilisation du signal d’essai pendant la lecture Utilisez le générateur de signal d’essai pour définir le niveau de sortie de chaque enceinte de telle sorte qu’il vous paraisse Vous pouvez régler le niveau de sortie des enceintes tout identique quand vous êtes dans la position d’écoute.
- Page 48 MODIFICATION DES PARAMÈTRES DES CORRECTIONS DE CHAMP SONORE Modification de la valeur des Répétez les opérations 1 à 3 si d’autres paramètres doivent être modifiés. paramètres Remarque • Vous ne pouvez pas modifier les paramètres si la valeur Les réglages initiaux des corrections de champ sonore donnée à...
- Page 49 MODIFICATION DES PARAMÈTRES DES CORRECTIONS DE CHAMP SONORE Description des paramètres des corrections de champ sonore Vous pouvez modifier la valeur de certains paramètres de façon que le champ sonore créé convienne mieux à votre salon d’écoute. Tous les paramètres ci-dessous n’existent pas dans chaque correction. I DSP LEVEL Rôle: Ce paramètre agit, dans une plage étroite, sur le niveau de tous les effets sonores DSP.
- Page 50 Si vous avez le sentiment que cet appareil ne fonctionne pas convenablement, consultez le tableau ci-dessous. Si l’anomalie constatée n’est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l’appareil en veille, débranchez la fiche du cordon d’alimentation et prenez contact avec le revendeur YAMAHA ou un service d’entretien agréé.
- Page 51 GUIDE DE DÉPANNAGE Anomalies Causes possibles Actions correctives Reportez- vous page Pas de son / son Les liaisons sont incorrectes. Branchez soigneusement les cordons. Si l’anomalie faible émis par persiste, les cordons sont peut-être défectueux. certaines enceintes. Aucun son n’est émis Les effets sont hors service.
- Page 52 GUIDE DE DÉPANNAGE Anomalies Causes possibles Actions correctives Reportez- vous page Un ronflement se fait Les liaisons sont incorrectes. Branchez soigneusement les fiches des cordons. – entendre. Si l’anomalie persiste, les cordons sont peut-être défectueux. Le niveau de sortie ne L’appareil relié...
- Page 53 GUIDE DE DÉPANNAGE I Syntoniseur Anomalies Causes possibles Actions correctives Reportez- vous page La réception FM en Les caractéristiques d’une émission Vérifiez le raccordement à l’antenne. stéréophonie est stéréophonique en FM peuvent Essayez d’utiliser une antenne FM parasitée. provoquer ce phénomène si l’émetteur directionnelle de bonne qualité.
- Page 54 Cet appareil comporte un décodeur Matrix 6.1 pour les gravures multivoies Dolby Digital et DTS; grâce à ce YAMAHA a mis au point, pour le casque, un champ décodeur, la reproduction peut s’effectuer en 6,1 voies par sonore DSP naturel et réaliste.
- Page 55 GLOSSAIRE I PCM (PCM linéaire) PCM linéaire est une technique qui, à partir d’un signal analogique, produit un signal numérique, l’enregistre et le transmet sans aucune compression. Cette technique est utilisée pour la gravure des CD et celle des DVD Audio. Le signal analogique est échantillonné...
- Page 56 CARACTÉRISTIQUES TECHNIQUES SECTION AUDIO SECTION FM • Puissance minimale efficace de sortie pour les voies principales, • Gamme de fréquence centrale et arrière [Modèles pour le Canada et les Etats-Unis] ..87,5 à 107,9 MHz 1 kHz, DHT 0,1%, 6 Ohms [Autres modèles] ...........
