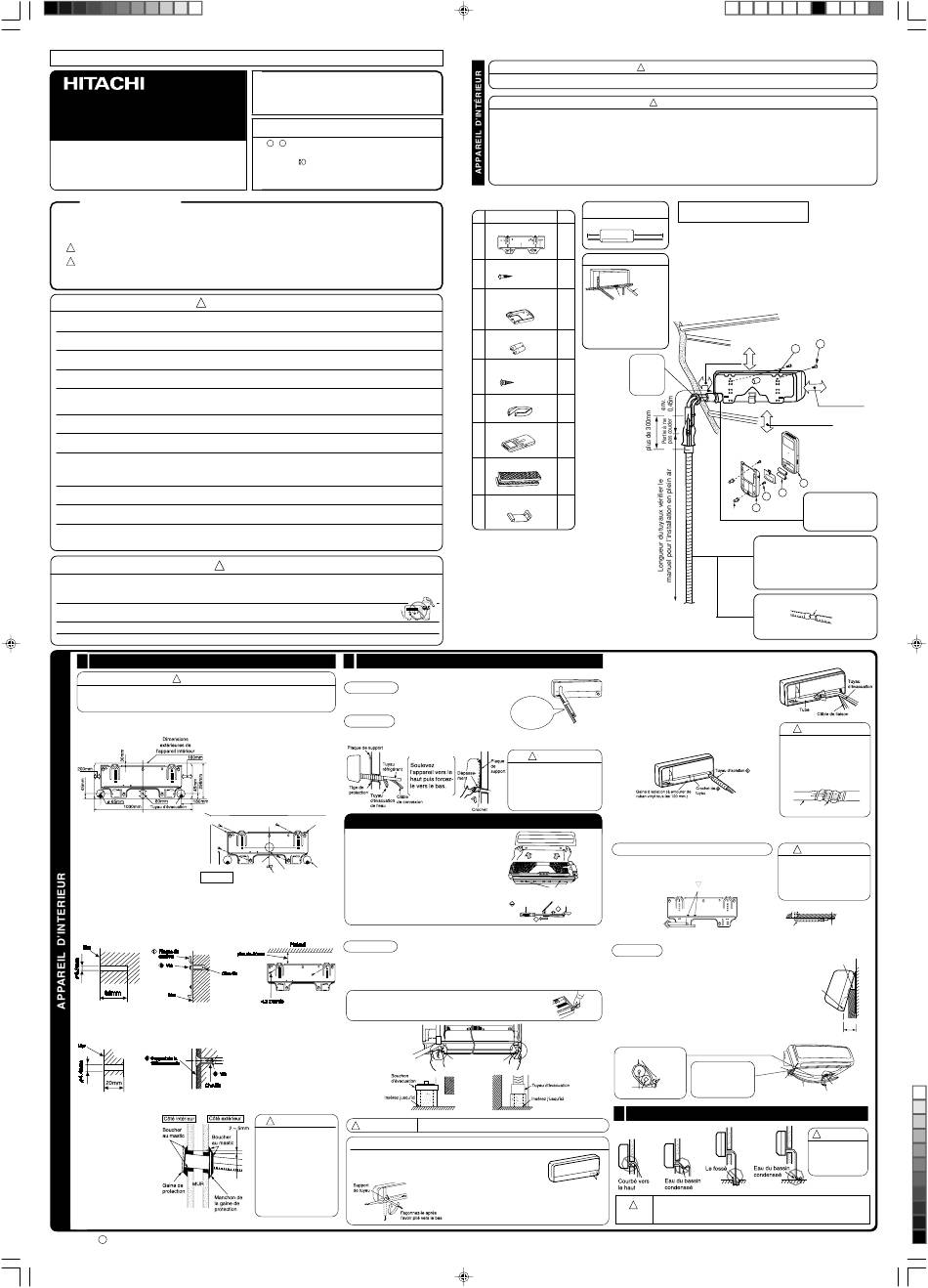

POUR LE SERVICE PERSONNEL SEULEMENT
SYSTEME ONDULATEUR MULTITYPE
INSTALLATION MANUELLE
Appareil d'intérieur
RAK-65NH5A
PRÉCAUTIONS
G
Lisez les précautions à prendre attentivement avant de mettre l'appareil en marche.
G
Le contenu de cette section est important pour assurer une parfaite sécurité. Veuillez prêter une attention particulière aux
signes suivants.
!
AVERTISSEMENT ....... Des mauvaises méthodes d'installation peuvent causer la mort ou des blessures.
!
ATTENTION .............. Une installation inappropriée peut avoir de sérieuses conséquences.
Veuillez vous assurer que l'appareil opère correctement après l'installation. Expliquez au client la façon appropriée d'opérer
l'appareil comme il est décrit dans le guide de l'utilisateur.
!
AVERTISSEMENT
G
Veuillez demander à votre vendeur ou technicien qualifié d'installer votre appareil. Des fuites d'eau ou même des risques de
feu sont possibles si vous essayez d'installer votre appareil vous-même.
G
Veuillez suivre les instructions d'installation décrites dans le manuel. Une installation inappropriée pourrait causer des fuites
d'eau, une électrocution ou un feu.
G
Veuillez vous assurer que les appareils sont installés à des endroits où leur poids est totalement supporté. Sinon les appareils
pourraient tomber ou s'affaisser et devenir une source de danger.
G
Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez des fils
électriques approuvés par les autorités de votre pays.
G
Assurez vous que vous utilisez le câble de raccordement adéquat pour connecter l'appareil d'extérieur à celui d'intérieur.
Vérifiez que les connexions sont fermes après que vous ayiez placé les extrémités du câble dans les bornes. Une insertion
inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
G
Veuillez utiliser les composants spécifiques à l'installation. Autrement les appareils pourraient s'affaisser et causer des fuites
d'eau, une électrocution ou un feu.
G
Assurez-vous d'utiliser la tuyauterie spécifiée pour R410A, sous peine de briser les tuyaux en cuivre ou de provoquer des
dysfonctionnements.
G
Lors de l'installation ou du déplacement du conditionneur d'air dans un autre endroit, assurez-vous que l'air différent des
réfrigérants recommandés (R410A) ne pénètre pas dans le cycle de refroidissement. Si un air différent devait entrer, le niveau
de pression du cycle de refroidssement pourrait augmenter anormalement et cela pourait entraîner des ruptures et des
blessures.
G
Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en
contact avec du feu, il peut devenir toxique.
G
Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la
pièce et entre en contact avec du feu dans un convecteur, un radiateur, etc., il peut devenir toxique.
G
Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien
ou un électricien spécialisé en systèmes de climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau,
des décharges électriques, des incendies, etc.
!
G
Il est nécessaire d'installer un disjoncteur ou fusible (délai 20A). Sans disjoncteur ou fusible, vous vous exposez à des risques
de décharges électriques.
Un interrupteur avec un interstice de contact de plus de 3m à installer le long du fil électrique vers l'unité extérieure.
G
Veuillez ne pas installer votre appareil près de gaz inflammables.
L' appareil d'extérieur peut prendre feu s'il y a fuite de gaz inflammable.
G
Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.
G
Les tuyaux doivent être supportés convenablement, avec un espace maximum d'un mètre entre les supports.
1
Installation Du Crochet, Pénétration Dans Le Mur Et Installation Du Tuyau Protecteur
ATTENTION
!
G
L'évacuation de l'eau contenue dans le récipient d'eau à l'intérieur de l'appareil d'intérieur est
faite à gauche. C'est pourquoi le crochet doit être montée horizontalement ou un peu inclinée
vers le côté du tuyau d'évacuation. Autrement, l'eau condensée ferait déborder le réservoir.
Fixé directement au mur
Veuillez utiliser des poutres cachées pour soutenir le crochet.
G
Plaque de
support
Vis de la plaque de support
Veuillez utiliser
plus de 4 vis
Méthodes d'installation et précautions
G
Méthodes de montage du crochet.
1. Percez des trous
2. Pousser le cheville dans
dans le mur. (Comme
les trous.
indiqué ci-dessous)
(Comme indiqué ci-dessous)
G
Méthodes pour fixer le support de la télécommande.
1. Percez des trous dans
2. Pousser le cheville dans
le mur comme indiqué
les trous.
dans la figure ci-dessous.
(Comme indiqué ci-dessous)
Pénétration du mur et installation du tuyau de raccordement
Percez un trou de 65mm
G
de diamètre qui est
légèrement incliné vers
l'extérieur. Percez le mur
à un petit angle.
G
Coupez le tuyau de
protection
suivant
l'épaisseur du mur.
G
Les espaces libres autour
des tuyaux devraient être
bouchés avec du mastic
pour empêcher toute
pénétration de la pluie.
<
>
IA420: A
INS RAK-65NH5A (FR1)
1
Black
G
Veuillez lire les instructions attentivement avant de
commencer l'installation.
G
Le vendeur devrait informer les clients de la méthode
d'installation.
Outils nécessaires à l'installation
G
Tournevis
G
Mètre
G
Couteau
+
G
Une perceuse de 65mm
G
Clef à molette
hexagonal (
4mm)
G
Clef (14, 17, 22, 26, 27mm )
G
Détecteur de fuite de gaz
G
Coupeur de tuyau
Mastic
G
Ruban vinylique
G
Tenailles
G
Outil d' éclairage
ATTENTION
2
Installation de l'appareil d'intérieur
TUYAUTERIE VERTICALE DESCENDANTE
Préparation
G
Connectez le câble de connexion du courant.
G
Retirez le tuyau, le câble de connexion et le tuyau d'évacuation.
Installation
La partie supérieure de l'appareil d'intérieur est suspendue au crochet.
G
La partie de l'appareil d'intérieur qui dépasse est accrochée au crochet.
G
ENLÈVEMENT DE L'APPAREIL INTÉRIEUR
Niveau
G
Tirez vers le bas la section PULL sur le bas de
l'appareil d'intérieur et tirez-la ensuite vers vous
jusqu'à ce que les languettes sortent de leur logement.
(Indiqué par 2 flèches dans le dessin à droite.)
Fil
G
Si vous n'avez pas assez de place pour manipuler le
Ouverture
Marque
pour tuyau
Poids
bas de l'appareil d'intérieur en raison d'obstacles, etc.,
enlevez le couvercle frontal, introduisez un tournevis
dans le trou circulaire, tirez les languettes vers le bas
et tirez l'appareil d'intérieur vers vous.
G
Apprenez dans ce mode d'emploi la façon dont il faut
3. Montez le crochet sur le mur
enlever et remettre le couvercle frontal.
en utilisant les vis 4.1 x 32.
(Comme indiqué dans
TUYAU HORIZONTAL
la figure ci-dessous)
Préparation
Changement du tuyau d'évacuation et méthodes d'installation.
G
Changez l'emplacement du tuyau et du bouchon d'évacuation en installant la tuyauterie
horizontale comme indiqué dans la figure. Vous assurer que le tuyau d'évacuation est
bien branché jusqu'à ce que le matériel d'isolation se soit replié sur lui-même.
Utilisez une pince pour retirer les bouchons
G
d'évacuation.
Ceci est une manière plus facile de retirer les bouchons.
!
ATTENTION
ATTENTION
!
Vérifiez que le câble n'est pas
en contact avec des pièces
INSTALLATION DE LA TUYAUTERIE HORIZONTALE VERS LE BAS – EN FAISANT DES OUVERTURES
métalliques dans le mur. Utilisez
la gaine de protection pour
G
Lors de l'installation de la tuyauterie à l' horizontale ou vers le bas,
passer le câble dans le creux
utilisez un couteau pour couper des ouvertures comme indiqué dans la
du mur, pour éviter que le câble
figure ci-dessous. Puis limez les bords des ouvertures pour adoucir.
ne soit endommagé par des
souris.
A moins que l'étanchéité ne soit
parfaite,
de
l'air
chargé
d'humidité peut entrer de
l'extérieur et des gouttes de
condensation peuvent se former.
CHOIX DE L'ENDROIT DE L'INSTALLATION
G
L'appareil devrait être monté à un emplacement stable, qui ne vibre pas afin de fournir un total support.
G
Installez loin d'une source de chaleur ou de quoi que ce soit qui pourrait obstruer la sortie d'air.
G
Les distances à respecter sur les côtés sont spécifiées dans la figure ci-dessous.
G
L'endroit de l'installation doit être choisi afin que l'écoulement d'eau ainsi que la connexion du tuyau avec l'appareil extérieur
soient possibles.
G
Scie
G
Pour éviter l'interefence du bruit, placez svp l'unité et son fom à distance du contrôleur au moins 1mm la lampe flouresent de
type de radio, de télévision et d'inverseur.
G
Pour éviter toute erreur dans la transmission des signaux de la télécommande, veuillez la placer loin de machines à hautes
G
fréquences et de sytèmes électriques sans fils.
G
La hauteur d'installation de l'unité intérieure doit être de 2,3m ou plus dans un lieu non-publique.
Noms des composants internes
connexion de l'appareil d'intérieur
Pièce
Qté
env
Le crochet
0,9m
1
1
Vis de montage
2
6
( 4 . 1 x 3 2 )
Support pour la
télécommande
3
1
Il y a 6 directions permises, à
savoir, horizontalement, la
verticale à l'unité, verticalement
en bas du droit, horizontalement
Piles de type AAA
du droit et horizontalement
4
dehors à gauche.
2
Vis pour le support de la
5
télécommande
2
( 3 . 1 x 1 6 )
Tuyau d'isolation
6
1
Télécommande
7
1
Filtre purifiant
8
1
Crochet de fixation
9
1
Le câble connexion,
le tuyau et le tuyau
d'évacuation doivent
être tenus fermement
ensemble en utilisant
du ruban vinylique.
ATTENTION
!
Veuillez tirer la partie inférieure
de l'appareil d'intérieur vers
l'extérieur pour vérifier que
l'appareil est bien accroché au
crochet.
Une
installation
inappropriée pourrait causer des
vibrations et du bruit.
Trou circulaire
Griffe de l'appareil
Tourne-vis
1
intérieur
2
Tuyau
Bouchon
d'évacuation
d'évacuation
De l'eau condensée pourrait fuire s'ils ne sont pas bien insérés.
Ouverture
G
Façonnez les tuyaux en maintenant en place la
partie inférieure du support de tuyau.
5/5/08, 10:54
(Veuillez prendre en considération les données suivantes et obtenir la permission du client avant toute installation).
AVERTISSEMENT
!
!
ATTENTION
La longueur du câble de
Figure montrant l'installation des
appareils d'intérieur et d'extérieur.
env 1,6m
Direction des tuyaux
Horizontal et
perpendiculaire
à l'appareil
Raccordement
plus de 50mm
plus de 100mm
Veuillez vous
assurer de
boucher tous
les espaces
avec du
mastic.
5
3
Cheville
G
La différence de hauteur entre l'appareil
d'intérieur et celui d'extérieur devrait être de
moins de 10m.
G
Le tuyau de raccorde-ment, qu'il soit grand ou
petit, doit être isolé avec le tuyau d'isolation et
ensuite entouré de ruban vinylique (l'isolant se
détériorera s'il n'est pas entouré de ruban
adhésif).
Raccordement du tuyau d'évacuation isolé.
Utiliser un tuyau isolé pour l'évacuation de l'eau
de l'appareil intérieur (produit du marché).
INSTALLATION DE LA TUYAUTERIE REFRIGERANT APRES CONNEXION
G
La tuyauterie réfrigérant devrait être ajustée pour s'insérer
dans un trou dans le mur et être prêtà une future connexion.
G
Les extrémités des 2 tuyaux connectés doivent être
couvertes de l'isolant utilisé lors de la connexion finale.
Puis les tuyaux sont enveloppés dans des tuyaux d'isolation.
Connectent la corde unissante (connectante) après
G
l'enlèvement de la couverture électrique. (Voir
"Raccordement du cordon d'alimentation")
G
Après avoir ajusté, insérer le câble de connexion et les
tuyaux dans les espaces disponibles sous l'appareil
d'intérieur. Utilisez des crochets pour les fixer fermement
en place.
G
Le support peut être fixé aux deux endroits.
Choisissez la position la plus adéquate.
LA CONNEXION DES TUYAUX DU REFRIGERANT LORS DE
L'INSTALLATION DE L'APPAREIL D'INTERIEUR
Préparation pour installer les tuyaux réfrigérant
G
Les tuyaux de réfrigération et le cordon d'alimentation
sont façonnés et attachés.
G
L'extrémité des tuyaux de réfrigération doivent se trouver
à la hauteur des marques "
" .
Installation
Placez l'appareil d'intérieur sur le crochet. Utilisez le support temporaire au
dos de l'appareil pour pousser sa partie inférieure de 15cm, vers l'avant.
G
Placez le tuyau d'évacuation à travers le trou dans le mur.
G
Après avoir raccordé les tuyaux de réfrigération, enveloppez-les dans
des matériaux isolants.
G
Connectent la corde unissante (connectante) après l'enlèvement de la
couverture électrique. (Voir "Raccordement du cordon d'alimentation")
G
Après ajustement, le câble de connexion et les tuyaux réfrigérant sont
placés dans les espaces disponibles sous l'appareil d'intérieur.
G
Les parties qui dépassent de l'appareil d'intérieur doivent être accrochés
au crochet.
Gaine d'isolation thermique
Gaine de
Tirez cette partie vers
protection
l'avant
pendant
le
Câble de
raccordement du tube
liaison
frigorifique pour vous
faciliter la tâche.
Tube frigorifique
3
Installation de la tuyauterie d'évacuation de l'eau
Vous êtes libre de choisir le côté de l'installation du tuyau d'évacuation d'eau.
!
Veuillez vous assurer que l'écoulement de l'eau condensée se fait normalement
ATTENTION
pendant l'installation. (une mauvaise installation peut causer des fuites d'eau.)
2
1
plus de 100mm
2,300mm ou plus
7
4
Les
tuyaux
intérieurs
devraient être isolés en
utilisant le tuyau d'isolation
(si l'isolant est insuffisant,
veuillez utiliser des produits
commerciaux).
diamètre intérieur ø 16mm
ATTENTION
!
G
La bande en caoutchouc
utilisée pour fixer l'isolant ne
doit pas être attacher trop
fermement. Ceci pourrait
endommager l'isolation à la
chaleur et favoriser la
condensation de l'eau.
Tuyau
Bande de caoutchouc
d'évacuation
attaché avec force
!
ATTENTION
G
Veuillez fixer dans la partie
centrale du plastique après
évasement afin d'éviter
des copeaux de plastiques
à l'intérieur des tuyaux.
moins de
5mm
Veuillez plier à un petit
rayon pour former un arc
Support provisoire
Avancée
env.15cm
Tuyau
d vacuation
Raccord
C ble de liaison
Crochet de fixation
!
ATTENTION
Vous assurer que
la tuyauterie n'est
pas branlante ou
courbée.

Publicité

loading

Sommaire des Matières pour Hitachi RAK-65NH5A

  • Page 1 Veuillez vous assurer que l'écoulement de l'eau condensée se fait normalement condensation peuvent se former. partie inférieure du support de tuyau. ATTENTION pendant l'installation. (une mauvaise installation peut causer des fuites d'eau.) < > IA420: A INS RAK-65NH5A (FR1) 5/5/08, 10:54 Black...
  • Page 2 Veuillez garder une longueur de plus pour le câble et ne soumettez pas la prise mâle à des forces externes qui pourraient altérer le branchement électrique. Ne pas fixer le câble de raccordement en utilisant un clou en U. < > IA420: A INS RAK-65NH5A (FR2) 5/5/08, 10:55 Black...
