Hitachi RAK-60PPA Manuel D'installation

HITACHI SYSTÈME DE CLIMATISATION
SPLIT MANUEL D'INSTALLATION

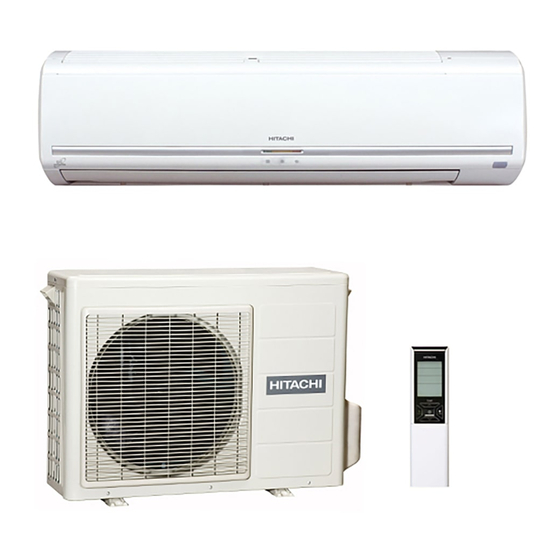

Unité intérieure Groupe extérieur
RAK-60PPA RAC-60WPA
CONSIGNES DE SÉCURITÉ
● Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
● Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute
particulière au symbole suivant.
AVERTISSEMENT ........ L'utilisation de méthodes d'installation incorrectes peut causer de graves
blessures ou causer la mort.
ATTENTION ......... Une installation incorrecte peut avoir de graves conséquences.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le mode d'emploi de l'appareil
tel que décrit dans le guide de l'utilisateur.
AVERTISSEMENT
Contactez votre agent commercial ou un technicien qualiÀ é pour procéder à l'installation de votre unité. Si vous le faisiez
●
vous-même, vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un
●
risque de fuite d'eau, d'électrocution ou d'incendie.
Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se
●
décrocher et entraîner de graves conséquences.
● Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le
manuel d'installation. N'utilisez que des câbles d'alimentation approuvés par les autorités compétentes de votre pays.
● Veillez à utiliser le câble adéquat pour la connexion des unités intérieures et des groupes extérieurs. VériÀ ez le serrage
des connexions après avoir inséré les conducteurs de chaque câble dans les bornes correspondantes. Tout branchement
incorrect ou mauvais contact peut provoquer une surchauffe, puis un incendie.
Veillez à n'utiliser que les composants spéciÀ és pour les travaux d'installation. Dans le cas contraire, les appareils peuvent
●
se décrocher, ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie.
Installez les tuyauteries conformément à la norme R-410A. Sinon, les tuyaux de cuivre risquent de se À ssurer.
●
Ne laissez pas d'air ou d'humidité dans le circuit de réfrigération lorsque vous installez ou enlevez le climatiseur, sous peine
●
de provoquer des ruptures à cause de la pression anormalement élevée dans le circuit de réfrigération.
● En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se
déclarait, le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
Une fois les travaux d'installation terminés, vériÀ ez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce
●
dernier pourrait entrer en contact avec un radiateur soufÁ ant ou un chauffage d'appoint présent dans la pièce, et générer
des gaz toxiques.
Toute modiÀ cation non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé
●
ou un électricien qualiÀ é. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
● Un disjoncteur ou un fusible (délai d'attente 20 A) doit être installé. L'absence d'un tel dispositif vous expose à un risque
d'électrocution. Un interrupteur principal avec un intervalle de contact de plus de 3 mm doit être installé sur le circuit
d'alimentation électrique du groupe extérieur.
● N'installez pas l'appareil à côté d'une source de gaz inÁ ammable. Si une fuite de gaz se produisait à
proximité, le groupe extérieur risquerait de prendre feu.
VériÀ ez que le Á ux d'eau est continu lorsque vous installez le tuyau d'évacuation.
●
La tuyauterie doit être correctement À xée, en plaçant les supports au maximum tous les 1 m.
●
1 Installation de la plaque de montage, perforation du mur et installation du tube de protection
ATTENTION
● L'évacuation du bac de condensats situé à l'intérieur de l'unité peut s'effectuer par la gauche.
Pour cette raison, la plaque de montage doit être À xée horizontalement ou légèrement inclinée
vers le côté du tuyau d'évacuation. Dans le cas contraire, les condensats déborderaient du bac.
Montage direct sur le mur
● Pour À xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
Plaque de montage
Vis de la plaque de montage
Veuillez utiliser plus
de 4 vis.
Ligne
Procédure d'installation et précautions
Fixation de la plaque de montage
●
1. Percez des oriÀ ces dans le mur 2. Fixez la plaque de montage au
(comme indiqué ci-dessous). mur à l'aide de vis 4,1 x 32
(comme indiqué à la À gure
ci-dessous).
Mur
Plaque de
montage
Vis
32 mm
Mur
Fixation du support de la télécommande.
●
1. Percez des oriÀ ces dans le mur
(comme indiqué ci-dessous).
Mur
Support de la
télécommande
25 mm
Perforation du mur et installation du tube de protection
Percez un trou de 65 mm
●
de diamètre dans le mur, Intérieur
légèrement incliné vers le
côté extérieur. Percez le mur
en formant un léger angle.
● D é c o u p e z l e t u b e d e
protection en fonction de
l'épaisseur du mur.
Étanchéisa-
L ' e s p a c e v i d e c r é é à
●
tion avec
l'intérieur du manchon du
du mastic
Tube de
tube de protection doit être
protection
Manchon
entièrement rempli de mastic
de tube de
MUR
aÀ n d'éviter la pénétration
protection
d'eau de pluie dans la pièce.
< >
IA919: A
Avant de commencer, lisez attentivement la
●
procédure d'installation.
L'agent commercial est tenu d'informer les clients
●
sur la procédure d'installation.
Outils nécessaires pour l'installation
+ – Tournevis Mètre
● ● ●
Une perceuse de 65mm Allen Key (
● ●
Clef (14, 17, 19, 22mm ) Détecteur de fuite de
● ●
gaz Coupeur de tuyau Ruban vinylique
● ●
Tenailles Outil d' éclairage
● ●
ATTENTION
2
Installation de l'unité intérieure
TUYAUTERIE VERTICALE ORIENTÉE VERS LE BAS
Préparation
Branchez le câble de connexion.
●
Débranchez le tuyau, le câble de connexion et
●
le tuyau d'évacuation.
Installation
La partie supérieure de l'unité intérieure s'accroche à la plaque de montage.
●
La projection de la partie inférieure de l'unité intérieure s'encastre dans la plaque
●
de montage.
Plaque de montage
Tube de
protection
Tuyau
d'évacuation
Niveler
TUYAUTERIE HORIZONTALE
Préparation
Changement du tuyau d'évacuation et installation.
Changez l'emplacement du tuyau et du bouchon d'évacuation en cas de tuyauterie
●
horizontale, comme le montre la À gure ci-dessous. Assurez-vous de bien enfoncer le
OriÀ ce pour
bouchon d'évacuation jusqu'à ce que le matériau d'isolation se replie sur lui-même.
les tuyaux
Marquer
Utilisez des pinces pour extraire le bouchon d'évacuation.
●
(C'est la manière la plus simple de retirer le bouchon
d'évacuation.)
Plafond
plus de 50 mm
Cheville
Bouchon
Vis 4,1 x 32
d'évacuation
● Retirez le bouchon du tuyau d'évacuation.
Cheville
Bouchon d'évacuation
Vis
Insérer jusqu'ici
ATTENTION
Extérieur
Tuyauterie horizontale et verticale – Réalisation des oriÀ ces
AVERTISSEMENT
2 à 5 mm
Ve i l l e z à c e q u e l e
● Aussi bien dans le cas des tuyauteries horizontales que
câble ne touche aucune verticales, utilisez un couteau pour découper les oriÀ ces
partie métallique dans le comme le montre l'illustration. Éliminez les aspérités des
mur. Utilisez le tube de bords des oriÀ ces à l'aide d'une lime.
protection comme passe-
Support
câbles à travers les cavités
de tuyau
du mur pour éviter tout
dommage éventuel par les
rongeurs.
Choix de l'emplacement de montage
● L'appareil doit être monté à un endroit stable, sans vibration,
susceptible de fournir un support adéquat.
No nearby heat source and no obstruction near the air outlet is
●
allowed.
Couteau Scie
●
● The clearance distances from top, right and left are speciÀ ed in
À gure below.
4mm)
● The location must be convenient for water drainage and pipe
connection with the Outdoor unit.
● To avoid interference from noise please place the unit and its
remote controller at least 1m from the radio, television and inverter
type Á uorescent lamp.
● To avoid any error in signal transmission from the remote controller,
please put the controller far away from high-frequency machines
and high-power wireless systems.
● La hauteur d'installation de l'unité intérieure doit être de 2,3m
ou plus dans un lieu non-publique.
Nom des composants
de l'unité intérieure
nº Élément
Plaque de montage
1
Vis de la plaque de
montage
2
( 4 . 1 x 3 2 )
Support de la
télécommande
3
Pile AAA
4
Vis du support de la
télécommande
5
( 3 . 1 x 1 6 )
Télécommande
6
Filtre de puriÀ cation de
l'air
7
Nom des composants
du groupe extérieur
nº Élément
Bague
8
Bague
9
Tuyau d'évacuation
10
Les câbles de connexion,
les tuyauteries et le
tuyau d'évacua tion des
condensats doivent être
attachés ensemble avec
du ruban adhésif.
Plaque de montage
Soulevez Tentez de tirer la partie
Tuyau de
inférieure de l'unité
l'unité vers
réfrigérant
intérieure vers vous pour
le haut, puis
Projection
vérifier la fixation à la
poussez vers
plaque de montage. Une
le bas.
installation incorrecte
Câble de peut être à l'origine
connexion
de vibrations et de bruits.
Crochet
Tuyau
Bouchon
d'évacuation
d'évacuation
Tuyau d'évacuation
Tuyau d'évacuation
Insérer jusqu'ici
S'il n'est pas inséré correctement, il peut se produire une fuite
de condensats.
Faites tourner la tuyauterie tout en
●
Ramener le tuyau vers
maintenant la partie inférieure du
le haut après l'avoir
support avec la main.
plié vers le bas
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
AVERTISSEMENT
● Le groupe extérieur doit être monté à un emplacement susceptible
de supporter une lourde charge. Dans le cas contraire, les niveaux
de bruit et de vibration risquent d'augmenter.
ATTENTION
● L'unité ne doit pas être directement exposée au soleil ni à l'eau
de pluie. Par ailleurs, la ventilation doit être sufÀ sante et sans
aucune obstruction.
● L'air évacué de l'unité ne doit pas être dirigé sur des animaux
ou des plantes.
● Les espaces libres nécessaires en haut, à droite, à gauche et à
l'avant de l'unité sont indiqués sur la À gure ci-dessous. Au moins
3 de ces côtés doivent être à l'air libre.
● Veillez à ce que la circulation de l'air chaud et le bruit émis par
l'appareil ne gênent pas le voisinage.
● N'installez pas l'appareil à côté d'une source de gaz inÁ ammable,
de vapeur, d'huile et de fumée.
● L'emplacement doit être adéquat pour l'évacuation des condensats.
● Placez le groupe extérieur et son câble de raccordement à au
moins 1 m de l'antenne ou de la ligne du signal de télévision,
radio ou téléphone, aÀ n d'éviter les interférences.
Qté
Illustration de l'installation de l'unité
intérieure et du groupe extérieur
1
6
Assurez-
Direction de la tuyauterie
vous de
bien remplir
Horizontalement et le moindre
perpendiculairement
espace vide
à l'unité
1 avec du
mastic.
Connexion
Il existe 4 directions possibles,
à savoir horizontale perpendiculaire
2
à l'unité, verticale vers le bas depuis
la droite, horizontale vers l'extérieur
depuis la droite et horizontale vers
l'extérieur depuis la gauche.
2
N'installez pas la tuyauterie vers
le bas du côté gauche de l'unité.
Dimensions du support de
montage du groupe extérieur.
1
(unité : mm)
support de montage
2
plus de 200 mm
plus de 50 mm
Qté
lorsqu'il est installé au
plafond d'un balcon
1
plus de 100 mm
3
plus de 700 mm
1
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
Les tuyauteries de réfrigérant doivent être ajustées de
●
façon à passer à travers l'oriÀ ce mural, et préparées
pour un raccordement ultérieur.
● Les extrémités des 2 tuyaux raccordés doivent être
recouvertes de l'isolant utilisé pour la connexion des
bornes. Les tuyaux sont ensuite recouverts du tuyau
d'isolation.
Branchez le câble de connexion après avoir retiré
●
le couvercle du boîtier électrique. (Reportez-vous à
« CONNEXION DU CÂBLE D'ALIMENTATION ».)
● Après ajustement, installez le câble de connexion
et les tuyaux dans l'espace disponible sous l'unité
intérieure. Utilisez une attache pour bien les serrer.
ATTENTION
Tuyau
CONNEXION DE LA TUYAUTERIE DE RÉFRIGÉRANT PENDANT
L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Préparation de l'installation des tuyaux de réfrigérant
● Les tuyaux de réfrigérant et le câble de connexion
sont unis.
Les extrémités des tuyaux de réfrigérant sont situées
●
à des endroits repérés par le symbole «
Installation
Accrochez l'unité intérieure à la plaque de montage. Placez la cale
temporaire à l'arrière de l'unité intérieure pour maintenir sa partie inférieure
soulevée de 15 cm en avant.
● Introduisez le tuyau d'évacuation à travers l'oriÀ ce du mur.
Après raccordement, enveloppez les tuyaux de réfrigérant avec un
●
tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle du boîtier
●
électrique. (Reportez-vous à « Connexion du câble d'alimentation ».)
● Après ajustement, placez le câble de connexion et les tuyaux de
réfrigérant dans l'espace disponible sous l'unité intérieure.
La projection de l'unité intérieure doit s'encastrer dans la plaque
●
de montage.
Tuyau d'isolation thermique
Pour vous faciliter la
tâche, tirez cet ensemble
Câble de vers l'avant de l'appareil
connexion
pendant le raccordement
des tuyaux de réfrigérant.
Tuyau de réfrigérant
3 Installation du tuyau d'évacuation
OriÀ ces
Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
d'évacuation des condensats. Pendant l'installation, vériÀ ez la continuité du Á ux
des condensats de l'unité intérieure. (Toute négligence pourrait entraîner des
ATTENTION
fuites d'eau.)
AVERTISSEMENT
ATTENTION
plus de 50 mm
plus de 100 mm
plus de 100 mm
2 300 mm ou plus
Cheville
● Le dénivelé entre l'unité
intérieure et le groupe
extérieur ne doit pas
dépasser 5 m.
● Le tuyau de raccordement,
quelle que soit sa taille,
d o i t ê t r e e n t i è r e m e n t
isolé à l'aide d'un tuyau
d'isolation, puis entouré
de ruban adhésif. (Dans le
cas contraire, l'isolant se
plus de 100 mm
détériore.)
laisser un espace
aussi large que
Raccordement du tuyau
possible
d'évacuation isolé.
diamètre intérieur ø 16 mm
plus de 200 mm
Utilisez un tuyau d'évacuation
isolé pour la tuyauterie
intérieure (produit disponible
dans le commerce).
Tuyau
d'évacuation
Tuyau
Câble de connexion
ATTENTION
● Le ruban adhésif utilisé pour
À xer l'isolant ne doit pas
être trop serré, aÀ n d'éviter
d'endommager l'isolation
thermique et de provoquer
une condensation.
Tuyau Ruban adhésif très serré
ATTENTION
● Fixez la partie centrale en
plastique après l'évasement
pour éviter la pénétration de
copeaux de plastique dans
».
les tuyaux.
Courber
moins
suivant un
faible de 5 mm
rayon pour
former un arc
Support temporaire
Projection
Crochet
environ 15 cm
Tube de protection
Tuyau
Partie
d'évacuation
raccordée
Câble de connexion
ATTENTION
Assurez-vous que le
tuyau d'évacuation
n'est ni desserré
ni plié.
