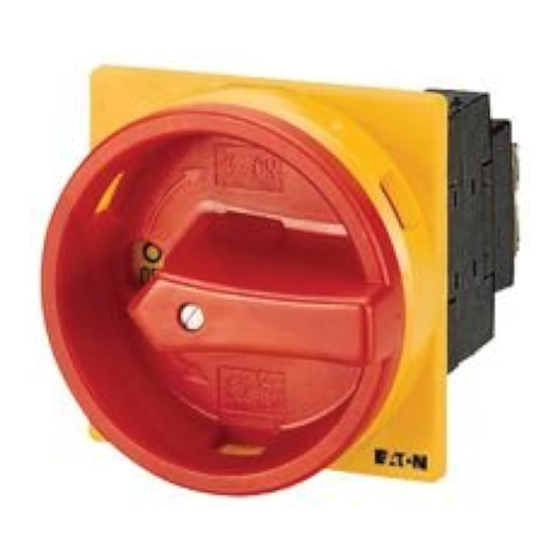

Eaton P1 /Z Serie Notice D'installation

07/16 IL03802004Z
(AWA1150-1891)
P1.../Z(+SVB)
P1.../V/SVB
P1.../IVS
P1-.../Z
P1.../Z
P1.../Z + SVB(-SW)-T0
ZFS...T0
4 x ST 3.9 x 19
1 Nm
(8.85 lb-in)
0.6 Nm
0.6 Nm
(5.31 lb-in)
(5.31 lb-in)
L1 L2 L3 L1 L2 L3
1 3 5 1 3 5
2 4 6 2 4 6
T1 T2 T3 T1 T2 T3
I I
0 0
P1... P1.../N
Emergency On Call Service: Local representative (www.eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)
P1.../V/SVB
d
d = 4 - 8 mm (d = 0.16 - 0.31")
≦ 3 x b + d ≦ 47 mm (b + d ≦ 1.85")
ZAV-T0 (≦ 4)
Fig. 2
4 x ST 3.9 x 19
(8.85 lb-in)
L1 L2 L3
N 1 3 5 13 21
N 2 4 6 14 22
T1 T2 T3
I
0
P1.../HI11
P1.../IVS
Fig. 1
AZ-T0
DE-T0
DE-T0
1 Nm
L1 L2 L3
1 3 5 N 13 21
2 4 6 N 14 22
T1 T2 T3
I
0
P1.../N/HI11
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安 安 装 装 说 说 明 明
Инструкция по монтажу
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh
触 触 电 电 危 危 险 险 ！ ！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
HI11-P1/P3
0.5 - 1.5 mm
0.75 - 2.5 mm
AWG 18 - AWG 14
P1...
1 x 1.0 - 4.0 mm
2 x 1.0 - 4.0 mm
1 x 1.5 - 6.0 mm
2 x 1.5 - 6.0 mm
AWG 14 - AWG 8
75 °C Cu wire only
UL-File: E 36 332
Suitable For Use As Motor Disconnecting Means
With Suffix SVB
Break All Lines
L1 L2 L3
1 3 5 13 21 31 43
2 4 6 14 22 32 44
T1 T2 T3
I
0
P1.../2HI11
tightening
torque
2
1 Nm
(8.85 lb-in)
2
tightening
torque
2
1.6 Nm
2
(14.16 lb-in)
2
2
1/2
