AKO -D14120 Instructions D'installation

D141H233 Ed.03
F
Instructions d'installation
AKO-D14120 AKO-D14123
AKO-D14023 AKO-D14023-C AKO-D14024
AKO-D14124 AKO-D14125
3- Branchement
La sonde et son câble ne doivent JAMAIS être installés dans une conduction avec les câbles de puissance, de contrôle ou d'alimentation.
AKO-D14123, AKO-D14124, AKO-D14125
I max.:
Mode: CHAUD
16 A
16 A
L N
(P0=1)
1 2 3 4 5 6
230 V~
50/60 Hz
Sonde 1
RES.
AKO-D14023, AKO-D14024
1 2 3 4 5 6
230 V~
50/60 Hz
Sonde 1
4- Fonctionnement

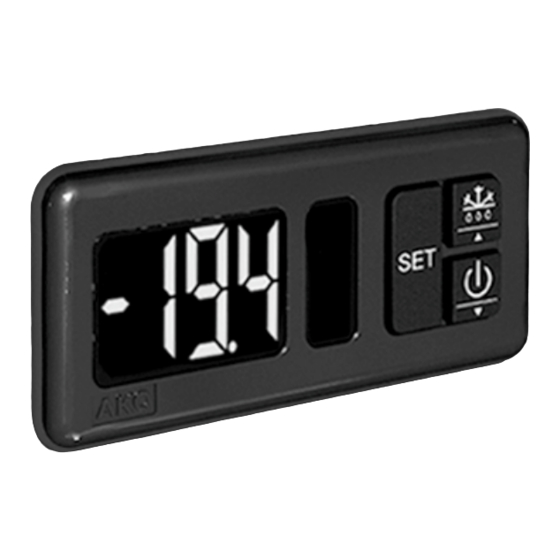

Appareils à 3 touches
Écran
Mode
programmation
Relais COOL activé (P0=0)
SET
Stand-by
Relais RES activé (P0=1)
mode
Touche SET
En appuyant pendant 5 secondes, elle permet de changer le
point de consigne SP (Set Point).
En appuyant pendant 10 secondes, vous accédez au menu de
programmation.
Dans le menu de programmation, elle permet d'accéder au
niveau affiché sur l'écran ou, pendant le réglage d'un paramètre,
d'accepter la nouvelle valeur.
N
H
Touche haut /
En appuyant pendant 5 secondes, vous démarrez/arrêtez le
dégivrage.
Dans le menu de programmation, elle permet de se déplacer
dans les différents niveaux ou, pendant le réglage d'un
paramètre, de changer la valeur de celui-ci.
Q m
Touche bas /
En appuyant pendant 5 secondes, vous activez le mode Stand-
by, en appuyant pendant 2 secondes, l'appareil revient en
mode normal. En mode Stand-by, l'appareil ne réalise aucune
action et l'écran affiche seulement l'indicateur . m
Dans le menu de programmation, elle permet de se déplacer
dans les différents niveaux ou, pendant le réglage d'un
paramètre, de changer la valeur de celui-ci.
1- Avertissements
Ne pas respecter les instructions du fabricant lors de l'utilisation de
-
l'équipement peut mettre en danger la sécurité de l'appareil. Pour le bon
fonctionnement de l'appareil, seules les sondes fournies par AKO doivent
être utilisées.
-L'équipement doit être installé dans un lieu protégé des vibrations,
de l'eau et des gaz corrosifs, où la température ambiante n'excède
pas la valeur indiquée dans les données techniques.
-Pour que la lecture soit correcte, la sonde doit être placée dans un lieu sans
influences thermiques éloignées de la température à mesurer ou contrôler.
-Le circuit d'alimentation doit être doté d'un interrupteur de déconnexion
de 2 A, 230 V minimum, situé à proximité de l'appareil. Les câbles
entreront par la partie postérieure et seront de type H05VV-F ou H05V-K.
-La section à utiliser dépendra de la norme locale en vigueur mais ne
devra jamais être inférieure à 1 mm .
-Les câbles de branchement des contacts des relais devront avoir une
section mesurant 2,5 mm .
-Entre -40 °C et +20 °C, si la sonde NTC est prolongée jusqu'à 1000 m
avec un câble de minimum 0,5 mm², la déviation maximale sera de
0,25 °C (câble prolongement des sondes réf. AKO-15586)
AKO-D14012
ATTENTION : Équipement non compatible avec AKO-14917 (Module
externe de communication) et AKO-14918 (Clé de programmation)
Mode: FROID
16 A
(P0=0)
1 2 3 4 5 6
230 V~
50/60 Hz
Sonde 1
COOL
AKO-D14012
1 2 3 4 5 6
_ ~
12 V
Sonde 1
_ ~
24 V
Appareils à 1 touche
Mode
programmation
Stand-by
Touches
mode
Touche SET /
En appuyant pendant 5 secondes, vous activez le mode Stand-by, en
appuyant pendant 2 secondes, l'appareil revient en mode normal. En
mode Stand-by, l'appareil ne réalise aucune action et l'écran affiche
seulement l'indicateur m.
En appuyant pendant 10 secondes, vous accédez au menu de
programmation.
En appuyant pendant 5 secondes dans le menu de programmation,
elle permet d'accéder au niveau affiché sur l'écran ou, pendant le
réglage d'un paramètre, d'accepter la nouvelle valeur.
Dans le menu de programmation, appuyer brièvement permet de
se déplacer dans les différents niveaux ou, pendant le réglage
d'un paramètre, de changer la valeur de celui-ci, toujours vers le
haut. Lorsque la limite supérieure est atteinte, elle recommence à
partir de la limite inférieure.
5- Mise en marche
(Modèles à 3 touches seulement)
Lorsque vous le branchez, l'appareil démarre en mode WIZARD
(P3 / 1 clignotant), appuyez sur N ou Q pour sélectionner
l'application la mieux adaptée et appuyez sur SET.
1: Produits variés
4: Poisson frais
7: Climatisation
L'assistant configure les paramètres de l'appareil en fonction du
type d'application choisi (voir tableau "paramètres par défaut selon
l'application").
2
2
I max.:
16 A Mode: CHAUD
L N
(P0=1)
1 2
120 V~
50/60 Hz
Modbus
AKO-D14023-C
12 13 14 15
1 2 3 4 5
90-260 V~
50/60 Hz
Sonde 1
Écran
SET
Touche
m
2: Surgelés 3: Fruits et légumes
5: Boissons fraîches 6: Stockage de bouteilles
8: Chaud / Incubateurs
2- Installation
AKO-D14120
I max.:
Mode: FROID
16 A
16 A
L N
(P0=0)
3 4 5 6
50/60 Hz
Sonde 1
RES.
6 7 8 9 10 11
5.1- Accéder au point de consigne et à la programma-
tion
Appareils à 3 touches
5 seg.
/ m
SET
Indication Relâcher la touche
température SET pour accéder au
point de consigne
Appareils à 1 touche
5 seg.
SET
Indication Relâcher la touche
température
SET pour passer
7 1 m m
I max.:
16 A
16 A
L N
1 2 3 4 5 6
120 V~
Sonde 1
COOL
10 seg.
t
Relâcher la touche
SET pour accéder
à la programmation
10 seg.
t
Relâcher la touche
SET pour accéder
en Stand-by à la programmation
