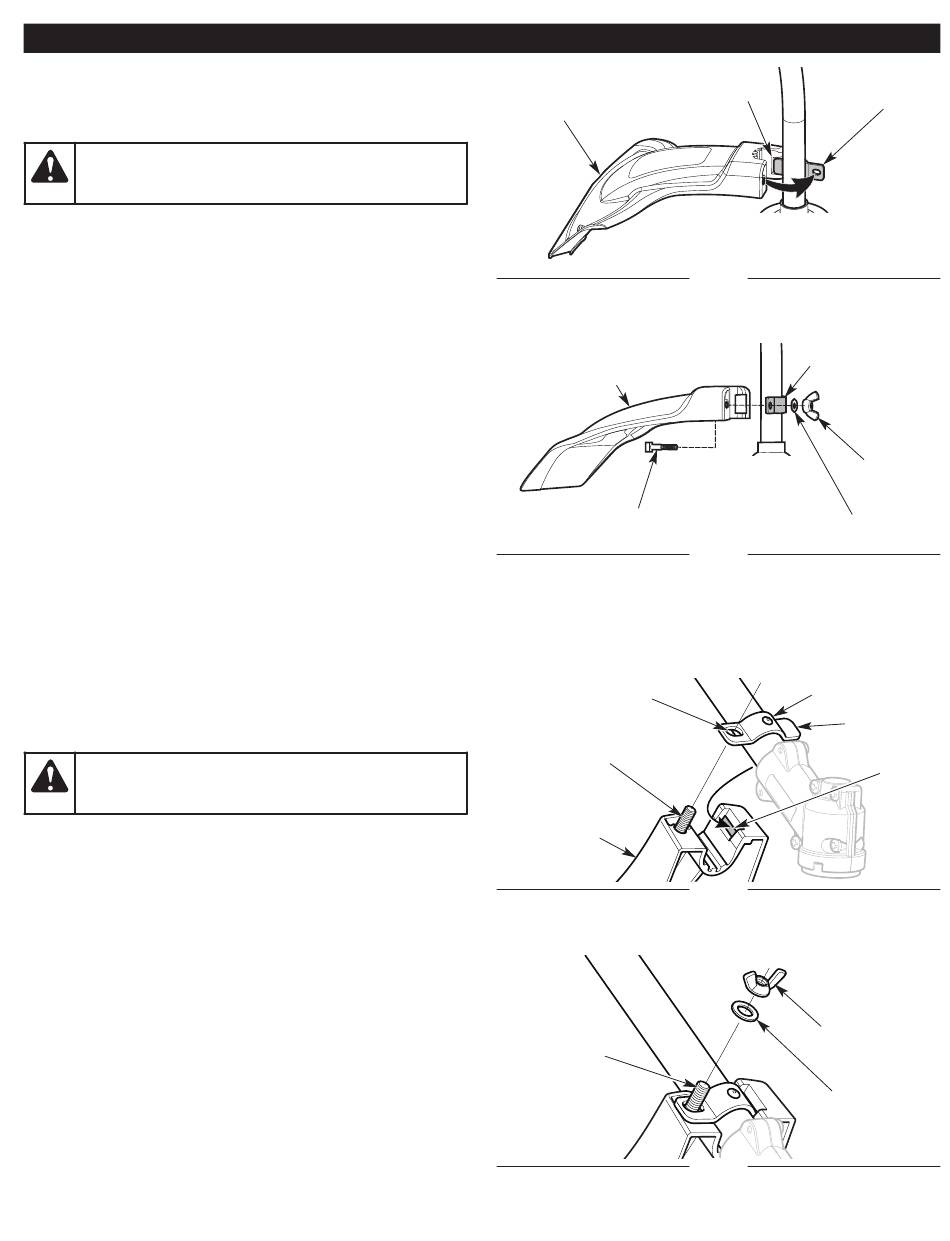

INSTALLATION DU CARTER DE PROTECTION DE LA
TÊTE DE COUPE
RM2530
AVERTISSEMENT :
n'utilisez jamais cet appareil quand le carter de protection
de la tête de coupe n'est pas en place.
1. Retirez l'écrou à oreilles et la rondelle du carter de protection.
2. Insérez la patte courte (celle sans orifice) du support de fixation
dans l'encoche du carter de protection (Fig. 1).
3. Faites tourner le carter de protection dans le sens horaire
inverse afin d'aligner le trou du carter de protection avec le trou
du support de fixation (Fig. 1).
4. Insérez le boulon à tête carrée dans le trou situé en-dessous du
carter de protection (Fig. 2). Poussez le boulon à travers le carter
de protection et le support de fixation.
5. Placez la rondelle sur le boulon carré (Fig. 2).
6. Vissez l'écrou à oreilles sur le boulon à tête carrée jusqu'à ce que
le carter de protection soit correctement fixé en position (Fig. 2).
INSTALLATION DU CARTER DE PROTECTION DE LA
TÊTE DE COUPE
RM2580
AVERTISSEMENT :
n'utilisez jamais cet appareil quand le carter de protection
de la tête de coupe n'est pas en place.
1. Retirez l'écrou à oreilles et la rondelle du carter de protection.
2. Insérez la patte courte (celle sans orifice) du support de fixation
dans l'encoche du carter de protection (Fig. 3).
3. Faites tourner le bouclier de la tête de coupe jusqu'à ce que les
boulons du bouclier de la tête de coupe dépassent des orifices
du support de fixation (Fig. 3).
4. Placez la rondelle sur le boulon (Fig. 4).
5. Vissez l'écrou à oreilles sur le boulon jusqu'à ce que le bouclier
de la tête de coupe soit bien en place (Fig. 4).
ASSEMBLAGE
pour éviter toute blessure grave,
pour éviter toute blessure grave,
Carter de protection
de la tête de coupe
Carter de protection
de la tête de coupe
Boulon à tête carrée
Orifice
Boulon
Carter de
protection de la
tête de coupe
Boulon
28
Fente
Support de fixation
Fig. 1
Support de fixation
Écrou à
oreilles
Rondelle
Fig. 2
Support de fixation
Languette
Fig. 3
Écrou à oreilles
Rondelle
Fig. 4
Fente
