Installation

Instructions

"If you have questions, call 800.GE.CARES or visit our website at: ge.com"

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

IMPORTANT

•

for local inspector's use.

IMPORTANT

•

codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions

for future reference.

• Product failure due to improper installation is

not covered under the Warranty.

WARNING

— This appliance must be

properly grounded.

ATTENTION INSTALLER

•

COOKTOPS MUST BE HARD WIRED (DIRECT

WIRED) INTO AN APPROVED JUNCTION BOX.

A "PLUG AND RECEPTACLE" IS NOT PERMITTED

ON THESE PRODUCTS.

• Proper installation is the responsibility

of the installer and product failure due to

improper installation is NOT covered under

warranty.

PARTS INCLUDED

Baffle

(For all installations

except over an oven.)

Foam Tape

31-10668

(06 -07 JR)

All manuals and user guides at all-guides.com

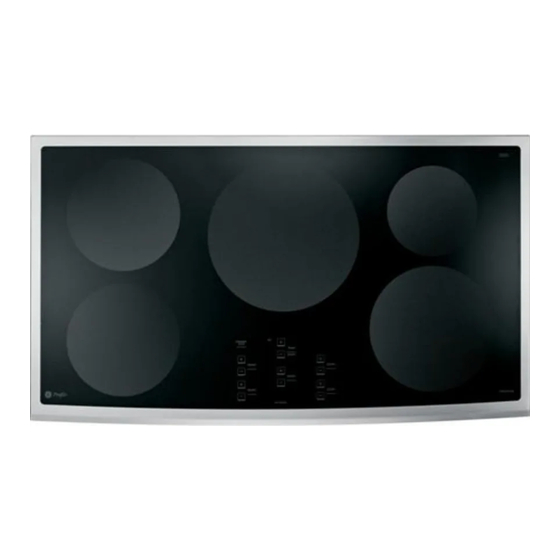

36" Induction Cooktop

PHP960, ZHU36

— Save these instructions

— Observe all governing

— ALL

2 Hold-Down Brackets

6 Hex-Head Screws

2 Thumbscrews

MATERIALS YOU WILL NEED

Junction Box

(Sized for conduit

per local electrical

codes.)

TOOLS YOU WILL NEED

Pencil

Phillips Head

Screwdriver

1/4" Nut Driver

Ruler or Straightedge

Safety Glasses

90º or Straight

Large Size

Wire Nuts

Squeeze Connector

for 1" Conduit

Saber Saw

1/8" Drill Bit & Electric or

Hand Drill

Sommaire des Matières pour GE ZHU36

Page 1 All manuals and user guides at all-guides.com Installation 36″ Induction Cooktop Instructions PHP960, ZHU36 “If you have questions, call 800.GE.CARES or visit our website at: ge.com” BEFORE YOU BEGIN MATERIALS YOU WILL NEED Read these instructions completely and carefully. IMPORTANT •...
Page 2 All manuals and user guides at all-guides.com Installation Instructions IMPORTANT SAFETY INSTRUCTIONS FOR YOUR SAFETY ELECTRICAL REQUIREMENTS • For Personal Safety, remove house fuse or open This appliance must be supplied with the proper circuit breaker before beginning installation. voltage and frequency, and connected to an Failure to do so could result in serious injury individual, properly grounded branch circuit, or death.
Page 3 All manuals and user guides at all-guides.com Installation Instructions PRE-INSTALLATION CHECKLIST BEFORE YOU BEGIN ADVANCE PLANNING Combination Installations WARNING – The electrical power to These cooktops may be installed in combination the cooktop supply line must be shut off while with an approved downdraft vent or a single oven.
Page 4 All manuals and user guides at all-guides.com Installation Instructions PREPARING THE OPENING VERTICAL CLEARANCES (CONT.) The following MINIMUM clearance dimensions must be maintained. IMPORTANT: To ensure long life of the 13″ MAX. Depth of uprotected 2″ MIN. Clearance electronic components, allow a minimum of overhead cabinets from cutout to 12″...
Page 5 Installation Instructions INSTALLING OPTIONS COOKTOP INSTALLATION WITH COOKTOP REQUIREMENTS A GE OR GE MONOGRAM 30″ The countertop must have a deep flat surface to DOWNDRAFT VENT accommodate the cooktop and vent. Countertops with a rolled front edge and backsplash will not The installation of the downdraft vent with provide the flat surface area required.
Page 6 INSTALLING OPTIONS COOKTOP INSTALLATION OVER A POWER SUPPLY GE OR GE MONOGRAM SINGLE OVEN The oven requires a separate, properly grounded 20 Amp, 3-wire 208 or 240 volt, 60 Hz power supply. These cooktops may be installed over a single The cooktop requires a separate 50 Amp, 3-wire, oven.
Page 7 All manuals and user guides at all-guides.com Installation Instructions ELECTRICAL CONNECTIONS NEW CONSTRUCTION AND BRANCH THREE-CONDUCTOR BRANCH CIRCUIT CIRCUIT CONNECTION CONNECTION When connecting to a three-conductor branch WARNING: circuit, if local codes permit: Improper connection of aluminum house wiring to copper a.
Page 8 All manuals and user guides at all-guides.com Installation Instructions INSTALLING THE COOKTOP PROTECT SURFACE OF COOKTOP ATTACH FOAM TAPE Place a towel or tablecloth onto the countertop. Apply the foam tape around the outer edge of the Lay the cooktop upside down onto the protected glass.
Page 9 All manuals and user guides at all-guides.com Installation Instructions INSERT COOKTOP INTO CUTOUT ATTACH HOLD-DOWN BRACKETS TO CABINET Insert the cooktop centered into the cutout opening. Make sure the front edge of the countertop is Open the cabinet door. Install the second screw parallel to the cooktop.
Page 10 All manuals and user guides at all-guides.com Installation Instructions CHECKLISTS PRE-TEST CHECKLIST OPERATION CHECKLIST Remove all protective film, if present, and any Remove all items from the top stickers. of the cooktop surface. Check to be sure that all wiring is secure and Turn on the power to the cooktop.
Page 11 Instructions Table de cuisson à induction de 36″ d’installation PHP960, ZHU36 « Si vous avez des questions, appelez au 800.561.3344 ou visitez notre site web : electromenagersge.ca » AVANT DE COMMENCER ÉQUIPEMENTS DONT VOUS AUREZ BESOIN Lisez attentivement la totalité de ces instructions.
Page 12 All manuals and user guides at all-guides.com Instructions d’installation CONSIGNES DE SÉCURITÉ IMPORTANTES POUR VOTRE SÉCURITÉ CONDITIONS ÉLECTRIQUES REQUISES • Pour votre sécurité personnelle, enlevez le fusible Cet appareil doit être alimenté avec la tension et la ou coupez le disjoncteur avant de commencer fréquence correcte, branché...
Page 13 All manuals and user guides at all-guides.com Instructions d’installation CHECK-LIST DE PRÉPARATION AVANT DE COMMENCER PLANIFICATION AVANCÉE AVERTISSEMENT – Installations combinées L’alimentation électrique de la table de cuisson doit être coupée Ces tables de cuisson peuvent être installées en pour effectuer les raccordements. Le non-respect combinaison avec un extracteur agréé...
Page 14 All manuals and user guides at all-guides.com Instructions d’installation PRÉPARATION DE L’OUVERTURE ESPACES LIBRES VERTICAUX (SUITE) L’espace libre doit avoir AU MINIMUM les dimensions suivantes. IMPORTANT : pour garantir la longévité des 33 cm (13″) MAX. de profondeur des 5 cm (2″) MIN. composants électroniques, laissez un espace placards supérieurs non protégés d’espace libre sur la...
Page 15 OPTION D’INSTALLATION—POUR GE MONOGRAM INSTALLATION COMBINÉE DE LA TABLE CONDITIONS REQUISES DU PLAN DE TRAVAIL DE CUISSON À INDUCTION GE OU GE Le plan de travail doit disposer d’une surface plate et MONOGRAM ET DE L’EXTRACTEUR 30” profonde pour accepter l’installation de la table de cuisson et de l’extracteur.
Page 16 ALIMENTATION ÉLECTRIQUE CUISSON AU-DESSUS D’UN FOUR Le four nécessite une alimentation indépendante, SIMPLE GE OU GE MONOGRAM correctement raccordée à la terre de 20 ampères, à trois fils de 208/240 V CA, 60 Hz. La table de cuisson Ces tables de cuisson peuvent être installées nécessite une alimentation indépendante de 40...
Page 17 All manuals and user guides at all-guides.com Instructions d’installation BRANCHEMENTS ÉLECTRIQUES CONSTRUCTION NEUVE ET RACCORDEMENT AU CIRCUIT DÉRIVÉ À RACCORDEMENT AU CIRCUIT DÉRIVÉ TROIS CONDUCTEURS Lors du branchement à un circuit dérivé à trois AVERTISSEMENT : conducteurs, si les normes locales le permettent : raccordement incorrect entre le a.
Page 18 All manuals and user guides at all-guides.com Instructions d’installation INSTALLATION DE LA TABLE DE CUISSON PROTÉGER LA SURFACE DE LA FIXEZ L’ISOLANT ADHÉSIF TABLE DE CUISSON Appliquez l’isolant adhésif autour de la bordure extérieure de la vitre. Ne faites pas chevaucher Placez une serviette ou une nappe sur le plan de l’isolant adhésif.
Page 19 All manuals and user guides at all-guides.com Instructions d’installation INSÉREZ LA TABLE DE CUISSON SERREZ LES FIXATIONS DE DANS LA DÉCOUPE MAINTIEN AU MEUBLE Insérez la table de cuisson centrée dans l’ouverture Ouvrez la porte du meuble. Installez la deuxième vis découpée.
Page 20 All manuals and user guides at all-guides.com Instructions d’installation CHECK-LISTS CHECK-LIST DE PRÉTEST CHECK-LIST DE FONCTIONNEMENT Enlevez la totalité du film protecteur, si applicable, et tous les autocollants. Enlevez tous les objets de la surface de la table de cuisson. Assurez-vous que tout le câblage est bien fixé...
Page 21 All manuals and user guides at all-guides.com Instrucciones Anafe de inducción de 36″ de instalación PHP900, ZHU30 “Si tiene alguna pregunta, llame a 800.GE.CARES o visite nuestro sitio Web en: ge.com” ANTES DE COMENZAR MATERIALES NECESARIOS Lea estas instrucciones por completo y con detenimiento.
Page 22 All manuals and user guides at all-guides.com Instrucciones de instalación INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA SU SEGURIDAD REQUERIMIENTOS ELÉCTRICOS • Para seguridad personal, quite los fusibles o abra Este artefacto debe abastecerse con el voltaje y el disyuntor antes de comenzar la instalación. No frecuencia adecuados y debe conectarse en un hacerlo puede provocar la muerte o una lesión circuito derivado individual con correcta conexión a...
Page 23 All manuals and user guides at all-guides.com Instrucciones de instalación LISTA DE CONTROL PRE-INSTALACIÓN ANTES DE COMENZAR PLANIFICACIÓN PREVIA Instalaciones en combinación ADVERTENCIA – La energía eléctrica Estos anafes pueden instalarse en combinación de la línea de abastecimiento del anafe debe con una ventilación de corriente descendente estar desconectada mientras se realizan las aprobada o un horno único.
Page 24 All manuals and user guides at all-guides.com Instrucciones de instalación CÓMO PREPARAR LA ABERTURA ESPACIOS LIBRES VERTICALES Deben mantenerse las siguientes dimensiones (CONT.) MÍNIMAS de espacio libre. 13″ de profundidad MÁX en 2″ de espacio libre IMPORTANTE: Para garantizar una larga vida gabinetes aéreos sin protección MÍN desde el corte útil de los componentes electrónicos, deje 12″...
Page 25 All manuals and user guides at all-guides.com Instrucciones de instalación OPCIÓN DE INSTALACIÓN—PARA EL GE MONOGRAM SÓLO PARA LA INSTALACIÓN DE REQUERIMIENTOS DEL ANAFE COMBINACIÓN DE ANAFE DE La mesada debe contar con una superficie plana y INDUCCIÓN MONOGRAM Y profunda para que entren el anafe y la ventilación.
Page 26 Instrucciones de instalación OPCIONES DE INSTALACIÓN INSTALACIÓN DEL ANAFE SOBRE UN SUMINISTRO DE ENERGÍA HORNO GE O UN HORNO ÚNICO GE El horno requiere un suministro de energía individual MONOGRAM con adecuada conexión a tierra de 20 amperios, tres hilos 208 o 240 voltios, y 60 hercios. El anafe requiere Estos anafes pueden instalarse sobre un horno un suministro de energía individual de 40 amperios,...
Page 27 All manuals and user guides at all-guides.com Instrucciones de instalación CONEXIONES ELÉCTRICAS CONEXIÓN DE CONSTRUCCIÓN NUEVA CONEXIÓN DE CIRCUITO DERIVADO DE Y DE CIRCUITO DERIVADO TRES CONDUCTORES Cuando conecte un circuito derivado de tres ADVERTENCIA: conductores, si lo permiten los códigos locales: Una conexión inadecuada de cableado doméstico de a.
Page 28 All manuals and user guides at all-guides.com Instrucciones de instalación CÓMO INSTALAR EL ANAFE PROTEJA LA SUPERFICIE DEL ANAFE COLOQUE CINTA DE ESPUMA Coloque una toalla o mantel sobre la mesada. Aplique la cinta de espuma alrededor de los Deposite el anafe dado vuelta sobre la superficie extremos exteriores del vidrio.
Page 29 All manuals and user guides at all-guides.com Instrucciones de instalación INTRODUZCA EL ANAFE EN LA CONECTE LOS SOPORTES DE ABERTURA SUJECIÓN AL GABINETE Coloque el anafe centrado dentro de la abertura Abra la puerta del gabinete. Instale el segundo cortada. Asegúrese de que el extremo frontal de la tornillo a través del soporte y ajuste.
Page 30 All manuals and user guides at all-guides.com Instrucciones de instalación LISTAS DE CONTROL LISTA DE CONTROL PREVIA A LA LISTA DE CONTROL DE PRUEBA FUNCIONAMIENTO Quite toda la película protectora, si la hubiera, Quite todos los elementos de la superficie del y todos los autoadhesivos.
Page 31 All manuals and user guides at all-guides.com Instrucciones de instalación NOTAS...
Page 32 All manuals and user guides at all-guides.com Instrucciones de instalación NOTAS...
