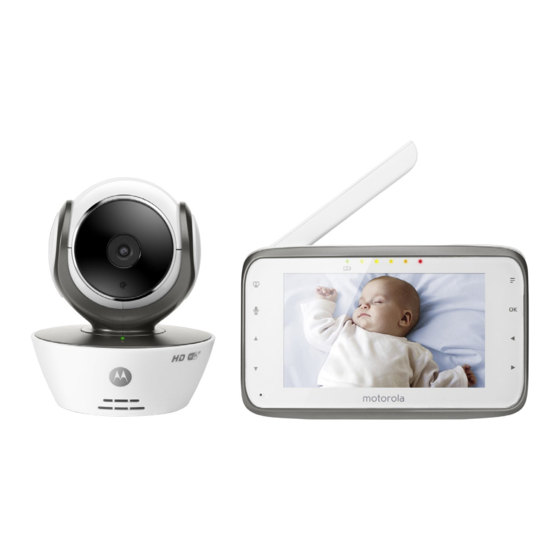

Motorola MBP854CONNECT Guide De Démarrage Rapide

QUICK START GUIDE
For a full explanation of all features and instructions, please refer to the User's Guide.
1. Setting up your Digital Video Baby Monitor
MODELS:
A. Connecting the power supply for the Baby Unit
MBP854CONNECT
MBP854CONNECT-2
Connect the micro USB plug of the power adapter to the Baby Unit and the
Power adapter plug
MBP854CONNECT-3
other end to a suitable mains power socket.
Only use the enclosed adapter (5V DC/1500mA). Ensure the ON/OFF switch is
MBP854CONNECT-4
at "ON" position.
ON OFF
Switch to turn ON the camera
B. Connecting the power supply for the Parent Unit
Connect the micro USB plug of the power adapter to the Parent Unit and the
other end to a suitable mains power socket.
Only use the enclosed adapter (5V DC/1500mA). Recommend charging time
of at least 16 hours before first use.
WARNING:
Strangulation Hazard: Children have STRANGLED in cords. Keep this cord out of the reach of children (more than 3ft (1m) away).
Never use extension cords with AC Adapters. Only use the AC Adapters provided.
2. Basic operation of the keys
Parent Unit
0
ON/OFF button Press and hold to switch on/off the Unit.
+-
UP/DOWN buttons Press to tilt the camera upward or downward. Press to adjust menu settings.
<>
LEFT/RIGHT buttons Press to pan the camera left or right. Press to access different menu options.
M
MENU button Press to open menu options or exit.
O OK button Press to confirm a selection.
V VIDEO button Press to turn on/off the LCD display.
T
TALK button Press and hold to talk to your baby.
Volume button Press -/+ to select volume level.
RESET button Press and hold with small pin for resetting the unit.
Baby Unit
ON/OFF switch Push power switch to the left to switch on the Unit. Push power switch to the right to switch off the Unit.
3. Setting up the Camera Unit for Wi-Fi
A. Install Hubble for Motorola Monitors App.
Download the Hubble for Motorola Monitors App from the App Store for iOS
devices or from the Google Play
B. View on Compatible Smartphones, Tablets and Computers.
1. Open the Hubble for Motorola Monitors app on your compatible smartphone
or tablet.
2. Follow the in-app instructions to create your Hubble account and connect to
your Wi-Fi
3. Log in to your account on your compatible smartphone, tablet or via
Wi-Fi ® Camera Connect to Internet Compatible
https://app.hubbleconnected.com/#login on your PC to access your live
Viewing Devices
via Wi-Fi ®
camera stream.
Please take note of the following minimum system requirements:
Smartphones/Tablets: iOS 7, Android™ 4.2
® ®
PC (only for viewing - NOT setup): Windows 7, Mac OS 10.7, Chrome™ 24, Internet Explorer
Wi-Fi ® Requirements:
At least 0.6 Mbps upload bandwidth per camera. Test your Internet speed at: http://www.speedtest.net/
4. Customer Support
If you are experiencing any issues with your Motorola Digital Video Baby Monitor, you can contact
our customer support team.
+49 (0) 1805 938 802 in Europe
Email: motorola-mbp@tdm.de
or visit our help section on our website www.motorola.com
Manufactured, distributed or sold by Binatone Electronics International LTD., official licensee for this product.
MOTOROLA and the Stylized M logo are trademarks or registered trademarks of Motorola Trademark Holdings,
LLC. and are used under license. Apple logo and Safari are trademarks of Apple Inc., registered in the U.S. and
other countries. App Store is a service mark of Apple Inc. Google Play, Android, and Chrome are trademarks of
Google Inc. Wi-Fi is a trademark of the Wi-Fi Alliance. Internet Explorer and Windows are trademarks of the
Microsoft group of companies. Firefox is a registered trademark of the Mozilla Foundation. Adobe and Flash are
either registered trademarks or trademarks of Adobe Systems Incorporated. Java is a registered trademark of
Oracle and/or its affiliates. All other trademarks are the property of their respective owners. © 2015 Motorola
Mobility LLC. All rights reserved.
EN
MODELLE:
MBP854CONNECT
MBP854CONNECT-2
MBP854CONNECT-3
MBP854CONNECT-4
®
Internet Viewing
TM TM
Store for Android devices.
®
Camera.
® ® ® ® ®
9, Safari 6, Firefox 18, Adobe Flash 15, Java™ 7
Printed in China
EN_EU Version 3.0
KURZANLEITUNG
Eine vollständige Erklärung aller Funktionen und Anweisungen finden Sie in der Bedienungsanleitung.
1. Einrichten Ihres Digitales Babyphone mit Farbdisplay und Wi-Fi
Internet konnektivität
A. Anschließen des Babygeräts an die Stromversorgung
Schließen Sie den Micro USB-Stecker des Netzteils an das Babygerät und den
Netzteilstecker
anderen Stecker an eine geeignete Netzsteckdose an.
Verwenden Sie nur das mitgelieferte Netzteil (5V DC/1500 mA). Vergewissern
Sie sich, dass der EIN/AUS-Schalter in der Position EIN ist.
ON OFF
Schalter zum Einschalten der Kamera
B. Anschließen des Elterngeräts an die Stromversorgung
Schließen Sie den Micro USB-Stecker des Netzteils an das Elterngerät und den
anderen Stecker an eine geeignete Netzsteckdose an.
Verwenden Sie nur das mitgelieferte Netzteil (5V DC/1500 mA). Ein 16-
stündiges Aufladen vor dem erstmaligen Gebrauch wird empfohlen.
WARNUNG:
Strangulierungsgefahr: Kinder haben sich mit den Kabeln STRANGULIERT. Dieses Kabel außerhalb der Reichweite von Kindern aufbewahren (mehr als 1 m
entfernt).
Verwenden Sie keine Verlängerungskabel mit Netzteilen. Verwenden Sie nur das mitgelieferte Netzteil.
2. Grundlegende Bedienung der Tasten
Elterngerät
0
EIN/AUS-Taste Halten Sie diese Taste gedrückt, um das Gerät ein-/auszuschalten.
+- Tasten NACH OBEN/NACH Drücken Sie diese Taste, um die Kamera nach oben oder nach unten zu neigen. Drücken Sie diese Taste,
UNTEN um die Menüeinstellungen vorzunehmen.
Tasten NACH LINKS/NACH Drücken Sie diese Taste, um die Kamera nach links oder nach rechts zu schwenken. Drücken Sie diese
<>
RECHTS Taste, um die verschiedenen Menüoptionen aufzurufen.
M
MENÜ-Taste Drücken Sie diese Taste, um die Menüoptionen zu öffnen oder um zu beenden.
O OK-Taste Drücken Sie diese Taste, um eine Auswahl zu bestätigen.
V VIDEO-Taste Drücken Sie diese Taste, um das LCD-Display ein-/auszuschalten.
T
SPRECH-Taste Halten Sie diese Taste gedrückt, um mit Ihrem Baby zu sprechen.
Lautstärketaste Drücken Sie -/+, um die Lautstärke auszuwählen.
RESET-Taste Drücken Sie mit einem kleinen Stift, um das Gerät zurückzusetzen.
Babygerät
Drücken Sie den Power-Schalter nach links, um das Gerät einzuschalten. Drücken Sie den Power-Schalter
EIN/AUS-Schalter
nach rechts, um das Gerät auszuschalten.
®
3. Einstellen der Kamera für die Wi-Fi -Internet-Anzeige
A. Installation der „Hubble for Motorola Monitors"-App.
Laden Sie die App „Hubble for Motorola Monitors" vom App Store für iOS-Geräte
TM TM
oder vom Google Play Store für Android -Geräte herunter.
B. Anzeige auf kompatiblen Smartphones, Tablets und Computern.
1. Öffnen Sie die App „Hubble for Motorola Monitors" auf einem kompatiblen
Smartphone oder Tablet.
2. Befolgen Sie die Anweisungen in der App, um Ihr Hubble-Konto zu erstellen
®
und sich mit Ihrer Wi-Fi -Kamera zu verbinden.
3. Melden Sie sich auf Ihrem kompatiblen Smartphone, Tablet oder über
Wi-Fi ® -Kamera Verbinden mit dem Kompatible
https://app.hubbleconnected.com/#login auf Ihrem PC an, um auf Ihren Live-
Internet über Wi-Fi ® Anzeigegeräte
Kamerastream zuzugreifen.
Bitte beachten Sie die folgenden Mindestsystemanforderungen:
Smartphones/Tablets: iOS 7, Android™ 4.2
PC (nur für das Anzeigen – NICHT für das Einrichten): Windows ® 7, Mac OS ® 10.7, Chrome™ 24, Internet Explorer ® 9, Safari
15, Java™ 7
Wi-Fi ® -Anforderungen:
Mindestens 0,6 Mbps Upload-Bandbreite pro Kamera. Testen Sie Ihre Internet-Geschwindigkeit unter: http://www.speedtest.net/
4. Kundensupport
Wenn Sie Probleme mit Ihrem digitalen Video-Baby-Monitor haben, können Sie sich an unser
Kundensupportteam wenden.
+49 (0) 1805 938 802 in Europa
E-Mail: motorola-mbp@tdm.de
oder besuchen Sie den Hilfebereich unserer Website www.motorola.com
Gefertigt, vertrieben oder verkauft durch Binatone Electronics International LTD., dem offiziellen Lizenznehmer
für dieses Produkte. MOTOROLA und das Stylized M Logo sind Marken oder eingetragene Marken von Motorola
Trademark Holdings, LLC. und werden unter Lizenz verwendet. Das Apple-Logo und Safari sind Marken von
Apple Inc., eingetragen in den USA und in anderen Ländern. App Store ist eine Dienstleistungsmarke von Apple
Inc. Android und Chrome sind Marken von Google Inc. Wi-Fi ist eine Marke der Wi-Fi Alliance. Internet Explorer
und Windows sind Marken der Microsoft-Unternehmensgruppe. Firefox ist eine eingetragene Marke der Mozilla
Foundation. Adobe und Flash sind eingetragene Marken oder Marken von Adobe Systems Incorporated. Java ist
eine eingetragene Marke von Oracle und/oder verbundenen Unternehmen. Alle anderen Marken sind das
Eigentum ihrer jeweiligen Inhaber. © 2015 Motorola Mobility LLC. Alle Rechte vorbehalten.
GUIDE DE DÉMARRAGE RAPIDE
DE
Pour le détail des fonctionnalités et les instructions d'utilisation, veuillez consulter le Guide de l'utilisateur.
®
1. Installation de votre Ecoute bébé vidéo digital avec écran couleur et
-
visionnage en ligne par Wi-Fi
MODÈLES :
A. Alimentation électrique de l'unité bébé
MBP854CONNECT
MBP854CONNECT-2
MBP854CONNECT-3
MBP854CONNECT-4
ON OFF
Poussez pour allumer la caméra
B. Alimentation électrique de l'unité parents
ATTENTION :
Danger d'étranglement : des enfants se sont accidentellement ÉTRANGLÉS avec les cordons. Tenez ce cordon hors de portée des enfants, à plus d'un mètre
(3 pieds) de distance.
N'utilisez jamais de prolongateurs avec les adaptateurs secteur. Utilisez uniquement les adaptateurs secteur fournis.
2. Fonction de base des touches
Unité parents
0
Touche MARCHE/ARRÊT
+-
Touches HAUT/BAS
<>
Touches GAUCHE/DROITE
M
Touche MENU
O
Touche OK
V Touche VIDÉO
T
Touche PAROLE
Touche de volume
Touche de
RÉINITIALISATION
Unité bébé
Commutateur MARCHE/ARRÊT
3. Installation de la caméra avec visionnage Wi-Fi
A. Installation de l'application Hubble for Motorola Monitors
B. Visionner les images sur un Smartphone, une tablette ou un ordinateur compatible.
Caméra Wi-Fi ® Connexion à Internet
via le Wi-Fi
Veuillez noter les configurations système minimales suivantes :
Smartphones/Tablettes : iOS 7, Android™ 4.2
® 6, Firefox ® 18, Adobe ® Flash ® PC (seulement pour la visualisation, PAS pour la configuration) : Windows
®
Flash 15, Java™ 7
Configuration Wi-Fi ® minimale :
Bande passante de téléchargement ≥ 0,6 Mbps par caméra. Vérifiez la vitesse de votre connexion Internet sur http://www.speedtest.net/
4. Service clientèle
Si vous avez des problèmes avec votre moniteur vidéo numérique pour bébé Motorola, veuillez
vous adresser à notre service clientèle.
+49 (0) 1805 938 802 en Europe
Courriel : motorola-mbp@tdm.de
ou visiter la page d'aide de notre site Internet www.motorola.com
Fabriqué, distribué ou vendu par Binatone Electronics International LTD., détenteur officiel de la licence pour ce
produit. MOTOROLA et le logo M stylisé sont des marques déposées ou brevetées de Motorola Trademark
Holdings, LLC. et sont utilisés sous licence. Le logo Apple et Safari sont des marques commerciales d'Apple Inc.,
déposées aux États-Unis et dans d'autres pays. App Store est une marque de service d'Apple Inc. Google Play,
Android et Chrome sont des marques commerciales de Google Inc. Wi-Fi est une marque commerciale de Wi-Fi
Alliance. Internet Explorer et Windows sont des marques commerciales du groupe Microsoft. Firefox est une
marque déposée de la Mozilla Foundation. Adobe et Flash sont des marques déposées ou commerciales d'Adobe
Gedruckt in China
Systems Incorporated. Java est une marque déposée d'Oracle et/ou de ses filiales. Toutes les autres marques
commerciales sont la propriété de leurs détenteurs respectifs. © 2015 Motorola Mobility LLC. Tous droits réservés.
DE_EU Version 2.0
FR
®
Connecteur micro USB
Insérez le connecteur micro USB de l'adaptateur secteur dans la prise micro USB
de l'adaptateur secteur
de l'unité bébé et branchez l'adaptateur à une prise de courant adéquate. Si
cette dernière comporte un interrupteur, veillez à ce que celui-ci soit sur ON.
Utilisez uniquement l'adaptateur secteur fourni (5 Vcc/1500 mA). Vérifiez que le
commutateur ON/OFF est sur « ON ».
Insérez le connecteur micro USB de l'adaptateur secteur dans la prise micro USB
de l'unité parents et branchez l'adaptateur à une prise de courant adéquate.
Si cette dernière comporte un interrupteur, veillez à ce que celui-ci soit sur ON.
Utilisez uniquement l'adaptateur secteur fourni (5 Vcc/1500 mA). Nous vous
recommandons de charger le bloc-piles pendant au moins 16 heures avant la
première utilisation.
Appuyez longuement pour allumer ou éteindre l'appareil.
Appuyez pour incliner la caméra vers le haut ou le bas. Appuyez pour effectuer les réglages.
Appuyez pour faire pivoter la caméra vers la gauche ou la droite. Appuyez pour accéder aux différentes
options du menu.
Appuyez pour afficher le menu ou pour sortir.
Appuyez pour confirmer une sélection.
Appuyez pour activer ou désactiver l'écran LCD.
Maintenez cette touche enfoncée pour parler à votre bébé.
Appuyez sur -/+ pour régler le volume.
Appuyez longuement avec un objet pointu (épingle) pour réinitialiser l'appareil.
Poussez-le vers la gauche pour allumer l'appareil. Poussez-le vers la droite pour éteindre l'appareil.
®
sur Internet
Téléchargez l'application Hubble for Motorola Monitors sur l'App Store pour les
TM TM
appareils iOS ou sur Google Play Store pour les appareils Android .
1. Ouvrez l'application Hubble for Motorola Monitors sur votre smartphone ou
votre tablette compatible.
2. Suivez les instructions pour créer votre compte Hubble et vous connecter à
®
votre caméra Wi-Fi .
3. Connectez-vous à votre compte via votre smartphone ou votre tablette
Appareils compatibles
compatible, ou via https://app.hubbleconnected.com/#login sur votre PC
® pour le visionnage
pour accéder à votre flux vidéo en direct.
® 7, Mac OS ® 10.7, Chrome™ 24, Internet Explorer ® 9, Safari ® 6, Firefox ® 18, Adobe
Imprimé en Chine
FR_EU Version 2.0
®
