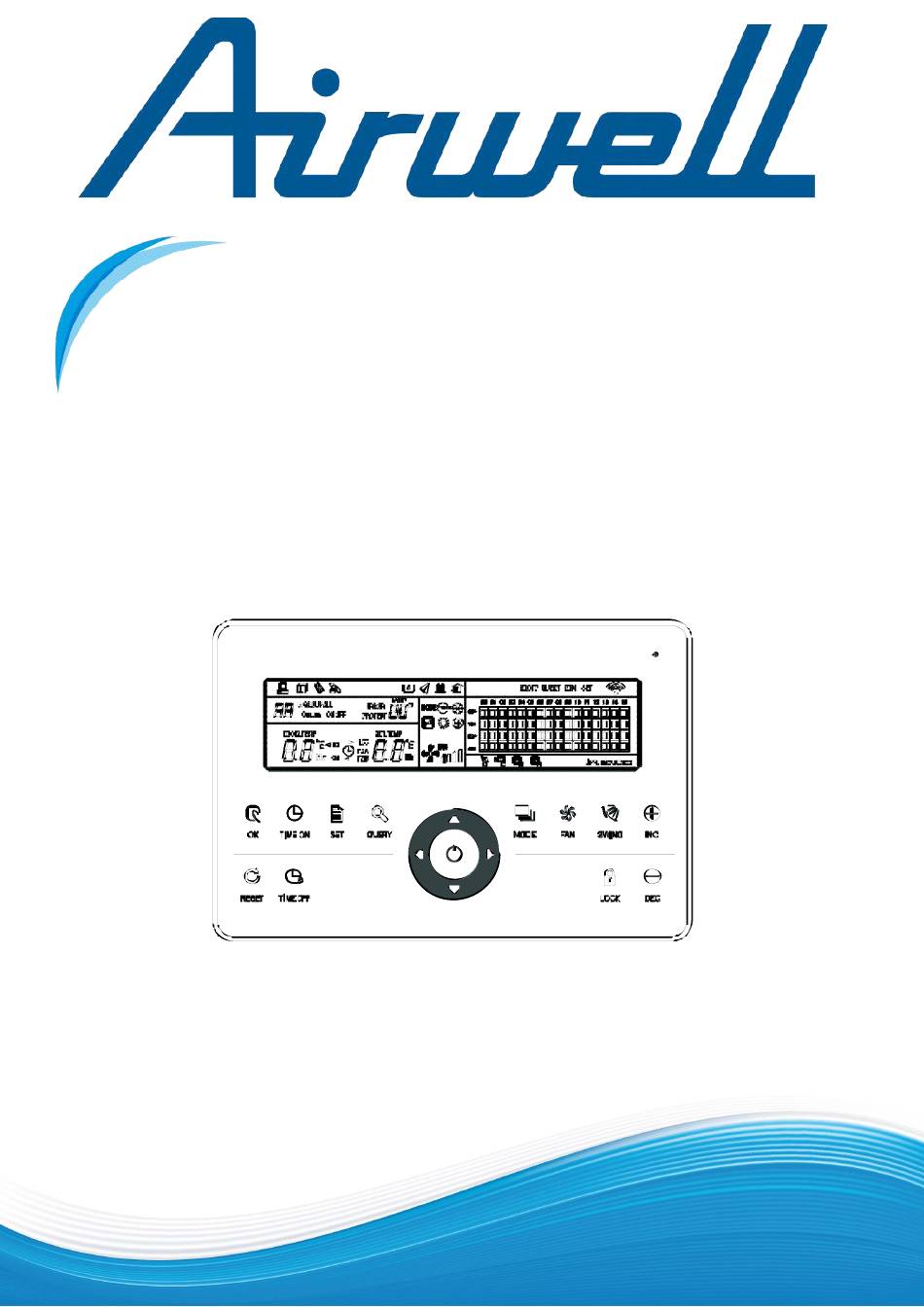

- Page 1 Manuel d'Installation et de contrôle Commande centralisée RCW21 20.AW.RCW21.IOM.FR.17.06.01...
- Page 2 CONTENU PARTE INSTALLATION ......................3 Liste des pièces et des composants d’installation ............. 4 Notes pour l’installation ...................... 5 Procédure d’installation ..................... 5 Instructions de câblage du système .................. 7 Mesures de sécurité ......................8 Instructions de cÂblage du système .................. 9 PARTIE FONCTIONNEMENT ....................
- Page 3 PARTE INSTALLATION...
- Page 4 1.1 Liste des pièces et des composants d’installation Liste de la boite d’emballage du dispositif de contrôle centralisé RCW21 e l’unité intérieure. Vérifier si le paquet est complet N° Quantité Remarques Unité intérieure centralisée ____________ Serrer la vis cruciforme à tête ronde...
- Page 5 Procédure d’installation du boitier de distribution électrique d’un dispositif de contrôle centralisé. La taille du câble du dispositif de contrôle centralisé dépend de la longueur nécessaire. Utiliser une gaine adaptable aux câbles du dispositif de contrôle centralisé pour réaliser l’installation. RCW21 RCW21 Fig.1.1 Dimension de l’installation (unité: mm)
- Page 6 Insérer le tornevis à tête plate dans la partie concave située sur la partie supérieure du boitier, et tourner doucement pour ouvrir le couvercle supérieure (3 endroits) Fixer les vis du dispositif de contrôle centralisé (GB845/ST.3 9*25) Base Composer le code Localiser le code Couvercle avant Position d’indicatif...
- Page 7 1.4 Instructions de câblage du système Schéma de câblage en réseau du climatiseur (deux tuyaux pour l’unité intérieure: l’un d’entre eux est le tableau de contrôle principal et nécessite un module d’interface en réseau externe; l’autre est le module d’interface en réseau et est monté sur le tableau de contrôle principal). Boucle manchonnée RS232: insérer le port COM de l’ordinateur Fig.1.4 Schéma de câblage...
- Page 8 Indication Les modules RS485 à RS232 sur le schéma de câblage et les câbles sont mis en fonctionnement uniquement lorsque le système en réseau nécessite une connexion avec l’ordinateur. Un seul ordinateur peut être connecté à 16 dispositifs de contrôle centralisés maximum. A savoir, un maximum de 16X64=1024 unités intérieures peuvent être connectées.
- Page 9 1.6 Instructions de cÂblage du système 1) Schéma de câblage de construction en réseau du système de climatisation. (a) Schéma de câblage avec un bon effet de communication (recommandé) (b) Schéma de câblage avec un mauvais effet de communication (non recommandé car cela pourrait mener à...
- Page 10 PARTIE FONCTIONNEMENT...
- Page 11 2.1 Instructions concernant les fonctions 1. Un dispositif de contrôle centralisé est utilisé pour les climatiseurs en réseau afin de contrôler de façon centralisée et de récupérer des données. Chaque dispositif de contrôle centralisé peut être connecté à 64 unités intérieures maximum, via les 485 communications qui peuvent former un climatiseur LAN et composer le réseau de contrôle centralisé...
- Page 12 2.3 Instructions concernant les fonctions 2.3.1 Indications de statut 1. Témoin LED 1) État normal 1- Allumé normalement Le témoin LED sera normalement allumé lorsqu’aucun des situations suivantes s’affiche: a) Sur le réseau du dispositif de contrôle centralisé, un climatiseur ou plus est en sous- fonctionnement.
- Page 13 2.3.4 Tous les types d’états de verrouillage 1. Verrouillage du contrôleur centralisé L'état de verrouillage du dispositif de contrôle centralisé sera enregistré lorsqu’il sera éteint et reviendra lorsqu’il sera rallumé, sans recevoir d’ordre de verrouillage. 1) Effet 1- Lorsque le dispositif de contrôle centralisé se trouve dans l'état de verrouillage, il est impossible de modifier l'état de fonctionnement du climatiseur via le dispositif de contrôle centralisé...
- Page 14 2- Peut être mis en marche par un dispositif de contrôle centralisé. Dans l’interface de paramétrage du dispositif de contrôle centralisé, choisir l'objet du paramétrage parmi tous les climatiseurs du réseau du dispositif de contrôle centralisé, appuyer sur « » et maintenir la touche appuyée, puis appuyer sur «...
- Page 15 dans le réseau du dispositif de contrôle centralisé, il est possible de rencontrer les cas suivants: 1) Un climatiseur ou plus en mode ON (y compris avec la minuterie ON et OFF) La touche « » n’a qu’une fonction brève. Envoyer la commande OFF seulement aux climatiseurs à...
- Page 16 2.4 Instructions concernant la fonction de contrôle électrique Touches du dispositif de contrôle centralisé...
- Page 17 2.4.1. Instructions concernant l’activité des touches Chercher la touche « » A chaque appui sur une touche, le mode de fonctionnement sélectionné consiste à rechercher l'état de fonctionnement du climatiseur. Par défaut, le premier climatiseur en service sera recherché. Paramétrer la touche « »...
- Page 18 Touche de défilement vers la droite « » Sur la page principale, appuyer sur la touche « » permet d'accéder au mode de recherche. Par défaut, il s'agit du premier climatiseur en service. A n’importe quel autre moment, appuyer sur la touche « »...
- Page 19 13. Touche Réduire « » 1) Mode de recherche Appuyer sur la touche « » pour afficher les données de la page précédente. S'il s'agit maintenant de la première page, appuyer de nouveau sur la touche « » pour faire apparaître la dernière page.
- Page 21 2.4.1 Instructions écran LCD 1. Entrées de données d’affichage général 1) Les données d’affichage général sont affichées sur toutes les pages d’affichage. Sous le contrôle interconnecté de l’ordinateur ou de la passerelle, les données sont affichées sous forme de graphique .
- Page 22 a) Le tableau de l’afficheur à cristaux liquides se compose de 4 x 16 grilles, et chaque grille se compose de deux blocs de différentes tailles (comme illustré sur la figure ci-dessus). Le tableau d'indication du statut se présente comme suit: Constamment Clignote Clignote...
- Page 23 Description de la page de recherche Fig 2.6 Exemple de schéma de la page de recherche • L'écran LCD affiche la page de recherche et le climatiseur titulaire de la localisation de 01 est recherché. • Le mode du climatiseur titulaire de l’adresse 01 est: Climatisation, air fort, balayage activé, température intérieure 22 °C, température paramétrée 20 °C, mode climatisation «...
- Page 24 Autres précisions 1. Précision concernant l’operation de code de composition Code de composition 1 Tableau 2-1 Définition des codes de composition Code de composition 2 Code de composition 3 RCW21 trois RCW21 deux Code de tuyaux tuyaux composition 1 Code de...
- Page 25 « » pour passer à la sélection des paramètres. • Après avoir entré la sélection des paramètres, la sélection de la fonction représentée par un double huit sera éclairée, la sélection du paramètre représenté par un double huit (Fig.2.9 b) sera éclairée à une fréquence de 1 Hz, et affichera le code de paramètre optionnel.
- Page 26 2.4.3 Tableau des codes d’erreur Code de Défaut contenu Description défaut Autres anomalies Défauts de détection du niveau d'eau Défaut de nettoyage Protection du module onduleur Surintensité du compresseur (4 fois) Défaut de communication entre le tableau principal et le tableau d'affichage La vitesse du ventilateur est hors de contrôle Erreur de l'EEPROM Erreur de détection en dessous de zéro...
- Page 27 2.5 Index technique et conditions 1. EMC, EMI respectent les conditions de certification CE. 2. La sécurité électrique respecte les normes GB4706.32-2004, GB/T7725-2004...
- Page 28 Manuel d'Installation et de contrôle RCW21 REMARQUE : La conception et les spécifications sont sujettes à changement sans préavis pour l'amélioration du produit. Consultez votre revendeur ou le fabricant pour plus de détails. 20.AW.RCW21.IOM.FR.17.06.01...
