Manuels Connexes pour Airwell RCW16
Sommaire des Matières pour Airwell RCW16

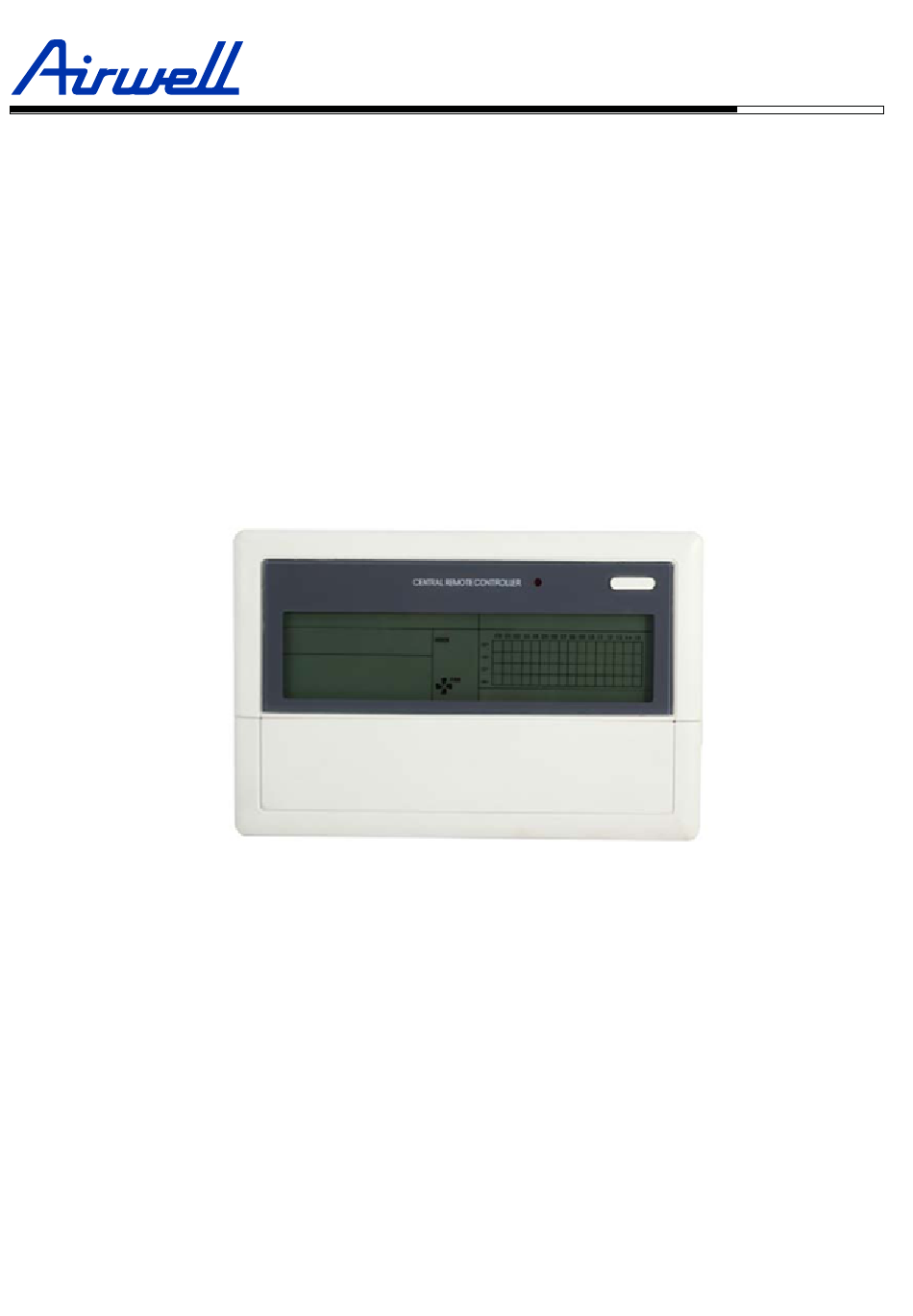

- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION RCW16 7ACEL1707 ACCRAC-RCW16-IOM FR V1 05 2018...
-
Page 2: Table Des Matières
Modèle applicable : RCW16 (7ACEL1707) 2. Installation des sous-ensembles préparés sur site N° de Quantité Modèle Remarques série (montage sélectionné mural) SOMMAIRE PAGE RVVP- I. Installation Câble blindé de 2 pièces Un pour la commande 3 300/300 communication Liste de colisage et précautions .......... -
Page 3: Procédure D'installation
Procédure d’installation (voir le schéma 1) Instructions concernant le câblage du système I. Procédure d’installation du boîtier électrique de la 1. Schéma de câblage du réseau de climatisation du bâtiment. Télécommande centralisée La taille du câble de Télécommande centralisée dépend de la longueur. -
Page 4: Structure Du Système
Structure du système La télécommande peut avoir le statut verrouillé ou déverrouillé séparément par l’ordinateur ou la télécommande centralisée. La télécommande centralisée assure la commande centralisée et Le statut de verrouillage de la télécommande centralisée est l’interrogation de données pour le réseau de climatisation. Chaque mémorisé... - Page 5 Touche Fan (Ventilateur) 11) Touche Haut En mode d’interrogation, dès que vous appuyez sur la touche, les En mode réglage, appuyez sur cette touche pour spécifier le mode données de statut de fonctionnement de l’unité de climatisation ventilateur l’unité intérieure fonctionnement correspondant à...
-
Page 6: Entrées De Données D'affichage Générales
14) Touche ON/OFF (Marche/Arrêt) Chaque fois que vous appuyez sur la touche, le mode 17) Touche Reset (Réinitialiser) Dès que la touche Reset est utilisée, la télécommande centralisée démarrage/arrêt centralisé est exécuté pour toutes les unités de climatisation actuellement en service sur le réseau de la est réinitialisée. -
Page 7: Description De L'écran Lcd
Description d’affichage de matrice à cristaux liquides : (voir le Description de la page de réglage (voir le schéma 8) schéma 5) L’écran LCD affiche la page de réglage et la requête concerne l’unité de climatisation ayant l’adresse 08. Le mode de l’unité de climatisation ayant l’adresse 08 est le suivant : Froid, vitesse de ventilation élevée, fonction Swing activée, température intérieure 28 °C, température réglée 22 °C, froid. -
Page 8: Dimensions De La Télécommande
Dimensions de la télécommande 4 trous pour la fixation Tournez le tournevis plat légèrement pour ouvrir le couvercle supérieur (aux emplacements signalés). Vis de fixation de la télécommande centralisée (GB845/ST3.9*25) Support Bits d’adresse Plage d’adresse Emplacement de bit 00 à 15 Capot supérieur Interface de câble d’alimentation de la télécommande centralisée (198 V~242 V) / (50/60 Hz) -
Page 9: Schéma 2
Broche RS232 : pour la connexion au port COM de l’ordinateur La résistance associée de l’extrémité de communication est 120 Ω. Module RS485- RS232 Une télécommande centralisée peut être connectée à maximum 64 unités intérieures ALIMENTATION Une télécommande centralisée peut être connectée à maximum 64 unités intérieures ALIMENTATION Une télécommande centralisée peut être connectée à... -
Page 10: Interface Réseau
Unité de climatisation télécommande centralisée Ordinateur local Interface réseau L’interface réseau peut être intégrée à l’unité intérieure ou à la carte de commande principale. Maximum de 64 unités Maximum de 16 unités (Schéma 3) - Page 11 (Schéma 4)
- Page 12 (Schéma...
- Page 13 (Schéma 6) (Schéma 7) (Schéma 8) (Schéma 9)
