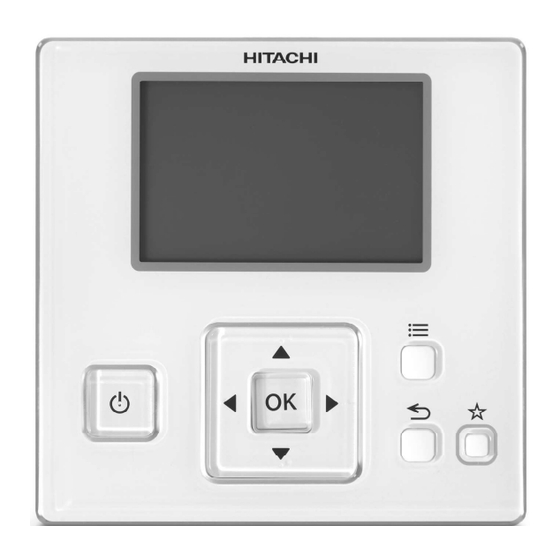

- Page 1 – MANUEL D’INSTALLATION ET DE FONCTIONNEMENT – TÉLÉCOMMANDE CÂBLÉE MODÈLES PC-ARFH1E1(02/03) PMML0626 rev.0 - 07/2022...
- Page 3 Specifikationerna i den här handboken kan ändras utan föregående meddelande för att HITACHI ska kunna leverera de senaste innovationerna till kunderna. Vi på HITACHI gör allt vi kan för att se till att alla specifikationer stämmer, men vi har ingen kontroll över tryckfel och kan därför inte hållas ansvariga för den typen av fel.
- Page 4 C A U T I O N This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way. Due to the refrigerant, oil and other components contained in heat pump, its dismantling must be done by a professional installer according to the applicable regulations.
- Page 5 Important note: Please, check, according to the model name, which is your heat pump system, how it is abbreviated and referred to in this instruction manual. MODELS CODIFICATION This Installation and Operation Manual is related to YUTAKI Units. Nota importante: compruebe, de acuerdo con el nombre del modelo, el tipo de bomba CODIFICACIÓN DE de calor, su abreviatura y su referencia en el presente manual de instrucciones.
- Page 6 The English version is the original one; other languages are translated from English. Should any discrepancy occur between the Eng- lish and the translated versions, the English version shall prevail. La versión en inglés es la original, y las versiones en otros idiomas son traducciones de la inglesa. En caso de discrepancias entre la versión inglesa y las versiones traducidas, prevalecerá...
- Page 7 INDEX GÉNÉRAL Index général 1 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) .................1 Définition des commutateurs ..........................1 Description des icônes ............................2 1.2.1 Icônes communes ................................2 1.2.2 Icônes de la vue générale ..............................3 1.2.3 Icônes de la vue télécommande ............................4 Contenu du thermostat d'ambiance ........................
- Page 8 INDEX GÉNÉRAL 2 DÉPANNAGE ..........................52 Indication du code d'alarme sur la télécommande (PC-ARFH1E1(02/03)) ............52 2.1.1 Alarmes des unités intérieures ............................52 2.1.2 Alarmes des groupes extérieurs ............................. 54 2.1.3 Alarmes du LCD ................................55 VIII PMML0626 rev.0 - 07/2022...
- Page 9 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Le nouveau contrôleur d’unité des séries YUTAKI (PC-ARFH1E1(02/03)) est une télécommande facile à utiliser qui garantit une communication H-LINK performante et sans défaillances. Disponible pour les modèles d’unités suivants : • RWM-(2.0-10.0)(N/R)1E • RWD-(4.0-6.0)(N/R)W1E-220S(-K) •...
- Page 10 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.2 DESCRIPTION DES ICÔNES 1.2.1 Icônes communes Icône Explication Le circuit I ou II est en « Pas de demande » Le circuit I ou II est en Thermo-OFF États des circuits Le circuit I ou II fonctionne entre 0 < X ≤ 33 % de la température souhaitée de sortie de l'eau 1, 2, d’ECS et de la piscine Le circuit I ou II fonctionne entre 33 <...
- Page 11 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.2.2 Icônes de la vue générale Icône Explication Cette icône donne des informations sur le fonctionnement de la pompe. Trois pompes sont disponibles sur le système. Chacune d'elle est numérotée et leur numéro s'affiche sous Pompe l'icône de la pompe lorsqu'elle est en fonctionnement Étapes du chauffe- Indique laquelle des 3 étapes du chauffe-eau est appliquée au chauffage.
- Page 12 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.2.3 Icônes de la vue télécommande Icône Explication Mode manuel Mode auto avec configuration du programmateur Mode manuel/auto Mode auto sans configuration du programmateur Température de consigne Température de réglage/de la pièce Température de la zone Fin de délai du L’heure de fin de période du programmateur s’affiche sous cette icône programmateur Fin de période de...
- Page 13 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.3 CONTENU DU THERMOSTAT D'AMBIANCE Contenus de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Informations de fonctionnement Information générale Circuit 1 Circuit 2 Piscine Détails PAC Chauffe-eau électrique Combinaison de chaudière Combinaisons solaire Historique des alarmes Configuration du système...
- Page 14 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Contenus de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Régler date et heure Horaire d'été Fuseau horaire Réglages écran Sélection langue À propos de Informations système Information de contact Restaurer paramètres usine Retour au mode utilisateur PMML0626 rev.0 - 07/2022...
- Page 15 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.4 CONTENU DU CONTRÔLEUR DE L’UNITÉ Contenus de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Informations de fonctionnement Information générale Circuit 1 Circuit 2 Piscine Détails PAC Chauffe-eau électrique Combinaison de chaudière Combinaisons solaire Historique des alarmes Consommation d'énergie...
- Page 16 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Contenus de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Chauffage Circuit 1 Choix de la loi d’eau Écart ECO Limites de fonctionnement Circuit 2 Choix de la loi d’eau Écart ECO Limites de fonctionnement Vanne de mélange Refroidissement...
- Page 17 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Contenus de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Chauffage auto Marche/Arrêt Chaud/Froid auto Pompe bouclage Programme de recirculation Forçage ECS Fonctionnement de secours E/S et sondes Entrées Sorties Sondes auxiliaires Réglages contrôleur Options du contrôleur Noms des pièces...
- Page 18 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.5 CONTENU DU CONTRÔLEUR DE L’UNITÉ + THERMOSTAT D'AMBIANCE Contenu de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Informations de fonctionnement Information générale Circuit 1 Circuit 2 Piscine Détails PAC Chauffe-eau électrique Combinaison de chaudière Combinaisons solaire Historique des alarmes...
- Page 19 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Contenu de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 Simple Programmation Supprimer tout Prog. Hebdo Chauffage Circuit 1 Choix de la loi d’eau Écart ECO Limites de fonctionnement Circuit 2 Choix de la loi d’eau Écart ECO Limites de fonctionnement Vanne de mélange...
- Page 20 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Contenu de menu Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Niveau 6 État du sép. hydraulique Configuration énergie Fonctions configurables Fonctions chauffage Chauffage auto Marche/Arrêt Chaud/Froid auto Pompe bouclage Programme de recirculation Forçage ECS Fonctionnement de secours E/S et sondes Entrées...
- Page 21 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Mode Installateur indique que ce menu, pour configurer le système, ne peut être utilisé que par l’installeur ou un utilisateur particulier L’icône disposant d’autorisations d’accès supérieures. Pour accéder au contrôleur en tant qu’installeur, appuyez sur les boutons « OK » et «...
- Page 22 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.6 CONFIGURATION DU CONTRÔLEUR Sélectionnez la langue souhaitée à l’aide de flèches. • • Appuyez sur le bouton OK. Date et heure Format de l'heure AAAA MM JJ hh mm Sélectionnez la date et l'heure à l'aide des flèches. •...
- Page 23 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) • Sélectionnez « Non » lorsque le dispositif est uniquement utilisé comme une télécommande. Il ne contrôle pas l’unité. • Appuyez sur le bouton OK. • Sélectionnez « Non » lorsque le dispositif n’est pas utilisé comme une télécommande. •...
- Page 24 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Sélectionnez « Oui » si un ballon d'eau chaude sanitaire est installé. • • Appuyez sur le bouton OK. • Sélectionnez « Oui » si une piscine est installée. • Appuyez sur le bouton OK. ...
- Page 25 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Sélectionnez le point de bivalence de la chaudière ou du chauffe-eau électrique d’appoint (de -20 ºC à 20 ºC). • • Appuyez sur le bouton OK. Sélectionnez le type de télécommande installé sur les circuits 1 ou 2 (en fonction des réglages précédents). Aucun, filaire ou •...
- Page 26 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.6.2 Configuration avancée Sélectionnez la configuration avancée pour une configuration exhaustive. • • Appuyez sur le bouton OK. • Sélectionnez le type de contrôleur : PAC : le dispositif contrôle l’unité. Télé-cde : le dispositif agît comme télécommande d’une zone. PAC + Télé-cde : le dispositif contrôle l’unité...
- Page 27 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Configure les options du circuit 1 et du circuit 2 : Désactivé, par points, par courbe, fixe. • • Uniquement disponible en mode refroidissement. Configure la télécommande 1 ou 2 (en fonction des réglages précédents) : Aucun, filaire ou sans fil. •...
- Page 28 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.6.2.1 Exemples de configurations possibles R E M A R Q U E D’autres types de configuration d’installation sont possibles. Les exemples ne sont donnés qu’à titre indicatif. • Il est recommandé de commencer par la configuration du dispositif maître afin de simplifier par la suite la configuration des dispositifs esclaves. •...
- Page 29 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Exemple 2 1 Placez le contrôleur de l’unité dans la salle de séjour (utiliser comme contrôleur de l’unité + thermostat d’ambiance) 2 Contrôleur de l’unité maître dans la zone 1 de la salle de séjour 3 Contrôleur esclave comme thermostat d’ambiance pour la zone 2 Chambre Zone 2 Unité...
- Page 30 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Exemple 3 1 Placez le contrôleur de l’unité dans la salle de séjour (utiliser comme contrôleur de l’unité + thermostat d’ambiance) 2 Contrôleur de l’unité filaire comme télécommande pour la zone 1 3 Sonde de température ambiante câblée pour zone 2 Chambre Zone 2 Unité...
- Page 31 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Exemple 4 1 Le PC-ARFH1E1(02/03) intégré dans l’unité et utilisé comme contrôleur de l’unité et thermostat d’ambiance pour les deux zones. 2 Sonde de température ambiante câblée pour zone 1 3 Sonde de température ambiante câblée pour zone 2 Chambre Zone 2 Unité...
- Page 32 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Exemple 5 1 Contrôleur d’unité maître en tant que configuration d’unité. 2 Thermostat intelligent sans fil pour zone 1 (ATW-RTU-07) (récepteur + thermostat d’ambiance) 3 Thermostat intelligent sans fil pour zone 2 (ATW-RTU-06) (uniquement thermostat d’ambiance) Chambre Zone 2 Unité...
- Page 33 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Configurations mixtes (sans fil + câblée) 1 Placez le contrôleur de l’unité dans la salle de séjour (utiliser comme contrôleur de l’unité + thermostat d’ambiance) 2 Contrôleur de l’unité maître dans la zone 1 de la salle de séjour 3 Thermostat intelligent sans fil pour zone 2 (ATW-RTU-07) (récepteur + thermostat d’ambiance) Chambre Zone 2 Unité...
- Page 34 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.7 ÉCRAN PRINCIPAL L’écran principal s’affiche de différentes façons en fonction du mode de fonctionnement du contrôleur de l’utilisateur. Lorsque le contrôleur de l’utilisateur fonctionne en tant que contrôleur maître d’unité, une vue générale de tous les éléments s’affiche, alors que lorsque le contrôleur de l’utilisateur fonctionne en tant que télécommande (dans l’une des zones contrôlées), l’écran principal affiche des informations simplifiées.
- Page 35 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.7.2 Vue générale En appuyant sur le bouton OK, les actions rapides suivantes Date et heure s’affichent : La date et l'heure actuelles sont affichées. Vous pouvez Programmateur : Dans ce menu vous pouvez sélectionner modifier les informations qui s'affichent à...
- Page 36 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.7.3 Fonction d’actions rapides Les actions rapides suivantes s’affichent en appuyant sur le bouton « OK » de la zone sélectionnée dans la vue globale ou la vue de la télécommande : Actions rapides de la vue globale ...
- Page 37 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8 MENU 1.8.1 Informations de fonctionnement Le menu d’informations de fonctionnement permet d’accéder aux paramètres de réglage du système les plus importants ainsi qu’aux informations relatives aux conditions de fonctionnement. Informations détaillées à propos de : • État de fonctionnement Informations détaillées de pompe à...
- Page 38 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 2 / 3 Informations détaillées à propos de la piscine : • Fonctionnement (Demande M/A) Informations détaillées à propos du • Température actuelle solaire : • Température de consigne • Fonctionnement(Demande M/A) Informations détaillées à propos de l’appoint •...
- Page 39 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2 Configuration du système Vous pouvez, depuis le menu « Configuration Système », configurer tous les paramètres du système. Réglage consignes (eau) : (Cet écran n’apparaît que pour les télécommandes) Configuration générale : • Chauffage 1 / 2 •...
- Page 40 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.1 Configuration des options générales Mode vacances : Configuration de la date/heure de retour des vacances • Année • Mois • Jour T. max consigne (air) : • Heure de retour • Circuit 1 • Température de consigne •...
- Page 41 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.2 Réglage du programmateur R E M A R Q U E Les réglages du programmateur ne sont valides que si la correspondante zone est en fonctionnement au moment de la programmation du respective programmateur. Le contrôleur LCD doit être réglé à la date et à l'heure correcte avant de pouvoir utiliser la fonction de programmation. Sélectionner la zone à...
- Page 42 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1 / 2 Type de programmateur : Mode : Sélection du mode de fonctionnement Sélection du type de programmateur • Eco • Désactivé • Confort • Unique • Température de consigne : si vous • Programmation sélectionnez cette option, vous pouvez configurer la température au moyen des Fréquence : flèches.
- Page 43 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Configuration du programmateur comme température de consigne Configuration du programmateur comme mode Pour afficher un menu qui vous permettra de copier la configuration journalière et la transposer à d’autres jours de la semaine ou pour supprimer l’événement de programmateur sélectionné, appuyez sur le bouton « Menu » pendant l’édition des événements de programmateur d’un jour particulier.
- Page 44 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.3 Configuration du réglage consignes (eau) Ce menu de télécommande n’est visible que si le contrôleur ne contrôle pas l’unité. Sélectionner la zone à laquelle s’appliquera la configuration du réglage consignes (eau) : Réglage consignes (eau) chauffage ou refroidissement Température fixée : Pour sélectionner la température du circuit 1 ou du circuit 2 (mode...
- Page 45 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.4 Configuration du chauffage / refroidissement Vous permet de contrôler la température de chauffage ou du refroidissement en configurant les paramètres suivants. Choix de la loi d'eau : Pour sélectionner le point de consigne de l'eau du circuit 1 ou du circuit 2 (mode chauffage ou refroidissement).
- Page 46 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Choix de la loi d'eau Désactivé L'option « Désactivé » règle le circuit sur désactivé. Par points Par points est le type de calcul le plus polyvalent. Établissez 4 points et un point sommet pour créer une ligne représentant la fonction que la pompe à...
- Page 47 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.5 Configuration de l’eau chaude sanitaire (ECS) État de l’ECS : • Désactivé • Activé. Température de consigne : Mode : Seulement disponible lorsque la résistance Réglage de la température de l'eau électrique ECS est activée (broche 3 du DSW4 sur chaude sanitaire sélectionné...
- Page 48 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Résistance électrique ECS : Seulement disponible lorsque la résistance électrique ECS Température de chauffage est activée (broche 3 du DSW4 sur ON). prioritaire : • Temps d'attente : Permet d’activer ou de Valeur de seuil de la température désactiver le temps d'attente de la résistance ambiante extérieure requise pour électrique ECS.
- Page 49 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.7 Configuration des sources chauffage Source(s) : • PAC seule • PAC + Ap. Elec. • PAC + Chaudière • PAC + Ap.Elec.+ Chaud. (YUTAKI S et YUTAKI S COMBI uniquement) Appoint électrique : (Seulement lorsque la(es) source(s) est(sont) établie(s) sur PAC + Ap.
- Page 50 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Solaire - Contrôle total Temps maxi ECS : ΔT activation : • Temps maxi permis par l’unité YUTAKI pour chauffer le ballon au moyen d’énergie solaire. Une • Permet d’établir la différence de fois ce laps de temps écoulé, la pompe solaire température requise entre la température est mise à...
- Page 51 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.8 Configuration de la pompe à chaleur Durée température extérieure moyenne : La compensation de la température extérieure moyenne permet de neutraliser l’impact des variations Configuration du circulateur : 1 / 2 de température occasionnelles. La valeur moyenne de la température extérieure Permet de configurer le circulateur de la pompe à...
- Page 52 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Configuration du circulateur Mode de fonctionnement : • ΔT : Permet de contrôler la vitesse de la pompe 1 / 2 afin de garantir ΔT entre Two et Twi. Vitesse de piscine : • Fixe : La pompe à eau fonctionne à un % de vitesse donné.
- Page 53 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.9 Configuration fonctions optionnelles Ce menu vous permet de configurer les fonctions optionnelles du système, du chauffage ou du refroidissement, de l’ECS et du fonctionnement de secours. Système : Permet de configurer les fonctions optionnelles du système. Voir les informations détaillées ci-dessous.
- Page 54 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Fonctions configurables Choix fonctions : État : Vérifier que fonction Intel./SG1 est établi sur «1.8.2.10 l’entrée 5 (se reporter à la section Permet d’activer ou désactiver les fonctions configurables. Configuration d’entrées, sorties et sondes»). 1 / 2 •...
- Page 55 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Fonctions optionnelles ECS Pompe bouclage : En utilisant cette sortie, l'utilisateur peut chauffer toute l'eau du système d'ECS. Cette sortie doit être configurée depuis le menu entrée/ «1.8.2.10 sortie et sondes. (Voir la section Configuration d’entrées, sorties et sondes») •...
- Page 56 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.2.10 Configuration d’entrées, sorties et sondes Entrées : Le système permet d’établir 7 entrées en Sondes auxiliaires : fonction des opérations et des préférences Il existe 7 sondes auxiliaires pouvant être d’installation. configurées. Sorties : Il existe 8 sorties pouvant être configurées. Il existe différentes conditions de configuration en fonction de l’installation.
- Page 57 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) Liste des sorties disponibles : • Désactivé Vanne 3 v piscine : (Fixe sur sortie 1 si piscine est activée) : Contrôle du signal de la vanne à 3 voies de la piscine. • Pompe à eau 3 : (Fixe sur sortie 2 si un séparateur hydraulique ou un ballon tampon est installé) : Contrôle du signal de la •...
- Page 58 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.4 Réglages du contrôleur Le menu de réglages contrôleur permet de régler divers paramètres : Options du contrôleur : • Vue de fonctionnement (Unité / Pièce) • Bouton favoris (Eco/Confort, forçage ECS, Mode Nuit, programmateur) • Compensation sonde température Nom des pièces : •...
- Page 59 CONTRÔLEUR D’UNITÉ (PC-ARFH1E1(02/03)) 1.8.6 Restaurer paramètres usine Seul l’installateur peut accéder à cette fonction. Cette fonction lui permet d’effacer les réglages et de restaurer la configuration des paramètres d’usine. 1.8.7 Retour au mode utilisateur Cette fonction vous permet de quitter le « Mode Installateur ». PMML0626 rev.0 - 07/2022...
- Page 60 DÉPANNAGE 2 DÉPANNAGE R E M A R Q U E (o) : Option configurable à partir du contrôleur de l'unité. Cette alarme sera affichée si le système a été configuré. • o : Défaut. Cette alarme sera affichée dans le contrôleur de l'unité. •...
- Page 61 DÉPANNAGE Code d'ar- YUTAKI Code YUTAKI rêt nouvel S/SC/H/ Origine Détails de l'anomalie Facteurs principaux d'alarme M/HS essai Anomalie de la thermistance de Connecteur déconnecté, cassé ou court- Intérieur -/-/-/ l’arrivée d’eau (THMwi) circuité Anomalie de la thermistance de la Connecteur déconnecté, cassé...
- Page 62 DÉPANNAGE Code d'ar- YUTAKI Code YUTAKI rêt nouvel S/SC/H/ Origine Détails de l'anomalie Facteurs principaux d'alarme M/HS essai Erreur de transmission Aucune communication H-LINK pendant une Intérieur télécommande H-LINK LCD période continue d'1 minute entre l'intérieur et le contrôle LCD de l'utilisateur par câblage (S'il n’existe pas de télécommande de raccordement (disjoncteur, erreur de H-LINK)
- Page 63 DÉPANNAGE Code Catégorie Type d'anomalie Cause principale Réglage de puissance ou puissance Réglage de code de puissance incorrect, code de puissance totale d'unité combinée incorrect entre unités intérieures intérieure excessif ou insuffisant. et groupes extérieurs Duplication du numéro de l’unité intérieure, nº de l’unité intérieure selon Réglage incorrect du numéro d'unité...
