- Page 1 MARQUE : ACER REFERENCE : P1341 CODIC : 3834131...

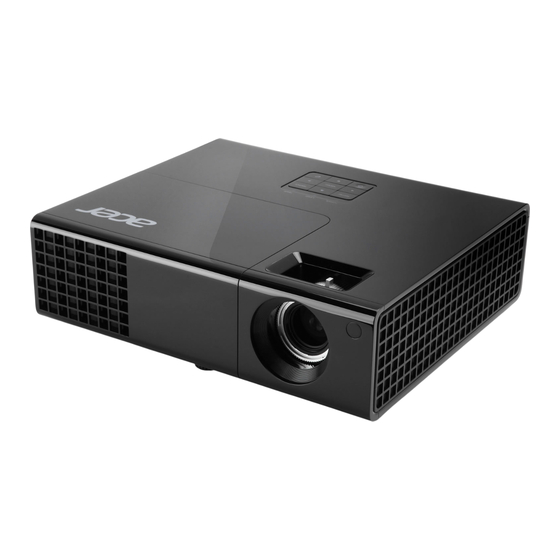

- Page 2 Projecteur Acer X1140/X1140A/X1240/X1340W Series Guide Utilisateur...
- Page 3 Informations concernant votre sécurité et votre confort Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Eteindre le produit avant tout nettoyage Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol.
- Page 4 • N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
- Page 5 Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié...
- Page 6 Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages. • Ce produit est capable d’afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu’il est solidement installé.
- Page 7 Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez- vous sur le site web à l’adresse http://www.acer-group.com/public/Sustainabilty/sustainability01.htm Avertissement concernant le Mercure Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :...
- Page 8 viii Commencer par le début Avis d'Utilisation A faire: • Eteindre le produit avant tout nettoyage. • Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. • Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé...
- Page 9 Réglage de la Hauteur de l'Image Projetée Comment optimiser la taille de l’image et la distance Comment obtenir une taille d’image préférée en réglant la distance et le zoom Commandes Utilisateur Menu d’installation Technologie Empowering Acer Menus OSD (Affichage à l’écran) Couleur Image Réglage Gestion Audio...
- Page 10 Appendices Dépannage Tableau de Définition des DELs & Alertes Remplacement de la lampe Installation au plafond Spécifications Modes de compatibilité Avis concernant les Réglementations et la Sécurité...
- Page 11 X1340W : Résolution WXGA 1 280 x 800 Native Compatible avec rapports d’aspect Auto/ Plein / 4:3 /16:9 / Boîte aux lettres • La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et naturelles, pour des images expressives et vivantes. •...
- Page 12 Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l’un des articles est manquant. Projecteur Cordon d'alimentation Câble VGA Acer Projector Security Card Acer Projector This CD contains • User’s manual • Quick Start Guide •...
- Page 13 Vue d’ensemble du projecteur Vue Externe du Projecteur Côté Avant / Supérieur Description Description Panneau de commandes Bague de réglage du Zoom Objectif de projection Bague de réglage de la focale Molette de réglage de Récepteur de la télécommande l'inclinaison Interrupteur et DEL indicatrice de courant Côté...
- Page 14 Pressez "SOURCE" pour choisir parmi les sources RVB, Composant, S-Vidéo, Composite et HDTV . Quatre Touches de Sélection Sélectionne les éléments ou permet Directionnelles d'ajuster votre sélection. 10 Empowering key (Touche Fonctions Acer exclusives: eView, eTimer, Empowering) ePower Management, e3D.
- Page 15 Disposition des touches de la télécommande BACK ENTER PgUp PgDn SD/USB A HDMI/DVI LAN/WiFi USBB Fonction Description POWER (Courant) Référez-vous à la section "Mise sous/hors tension du projecteur". ASPECT RATIO Pour choisir le rapport d'aspect souhaité. (Rapport d’Aspect) ZOOM Permet d’effectuer le zoom avant ou arrière sur l’affichage du projecteur.
- Page 16 Fonction Description 11 Infrared transmitter Envoie des signaux au projecteur. (Transmetteur Infrarouge) 12 Empowering key Fonctions Acer exclusives: eView, eTimer, ePower (Touche Management, e3D. Empowering) 13 FREEZE (FIGER) Pour mettre l'image sur l'écran en pause. 14 HIDE (CACHER) Pressez "HIDE" pour masquer l'image, pressez de nouveau pour restaurer l'affichage de l'image.
- Page 17 Bien débuter Connexion du Projecteur Sortie Vidéo/ S-Vidéo Lecteur DVD, RS232 Affichage Décodeur, D-Sub Récepteur HDTV R B G D-Sub RS232 R B G Haut- parleurs HDTV adapter D-Sub D-Sub RS232 Description Description Cordon d'alimentation Câble S-Vidéo Câble VGA Câble RS232 Adaptateur VGA vers Composant Câble USB vidéo/HDTV...
- Page 18 Mise sous/hors tension du projecteur Mise sous tension du projecteur Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d’alimentation clignotera en rouge. Allumez le projecteur en appuyant sur le bouton Marche/Arrêt du panneau de commande ou de la télécommande : la DEL du témoin d'alimentation s'allumera en bleu.
- Page 19 Mise hors tension du projecteur Pour éteindre le projecteur, appuyez sur le bouton de puissance. Ce message apparaît : "Veuillez appuyer à nouveau sur le bouton de puissance pour terminer le processus de mise hors service." Appuyez à nouveau sur le bouton de puissance. L'indicateur DEL d'alimentation reste allumé...
- Page 20 Réglage de l'Image Projetée Réglage de la Hauteur de l'Image Projetée Le projecteur est équipé de deux pieds réglables permettant d’ajuster la hauteur de l’image. Pour faire monter l'image : Utilisez la Molette de réglage de l’inclinaison avant pour élever l’image à...
- Page 21 Comment optimiser la taille de l’image et la distance Consultez le tableau ci-dessous pour connaître des tailles d’image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l’écran. • X1140/X1140A/X1240 Si le projecteur est à 3 m de l’écran, les tailles d’image peuvent varier entre 72 pouces et 79 pouces pour obtenir une image de bonne qualité.
- Page 22 • X1340W Si le projecteur est à 3 m de l’écran, les tailles d’image peuvent varier entre 84 pouces et 93 pouces pour obtenir une image de bonne qualité. Remarque :Nous vous rappelons que, selon la figure illustrée ci- dessous, il est obligatoire d’obtenir un espace de hauteur de 142 cm lorsque le projecteur est situé...
- Page 23 Comment obtenir une taille d’image préférée en réglant la distance et le zoom Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en réglant soit la position soit la bague de réglage du zoom. • X1140/X1140A/X1240 Pour obtenir une taille d’image de 70 pouces, réglez le projecteur sur une distance de 2,6 m à...
- Page 24 • X1340W Pour obtenir une taille d’image de 70 pouces, réglez le projecteur sur une distance de 2,3 m à 2,5 m de l’écran et réglez le niveau du zoom en fonction. 70" Taille d’image Hauteur: désirée 107 cm Du bas en haut de l’image 2,3 m...
- Page 25 Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu. Appuyez sur "MENU" à tout moment pour quitter le menu et retourner à l'écran de bienvenue Acer.
- Page 26 Technologie Empowering Acer Touche Empowering La touche Empowering permet d’accéder à quatre fonctions uniques d’Acer : "Acer eView Management", "Acer eTimer Management", "Acer ePower Management", et "Acer e3D Management". Appuyez sur " " à plusieurs reprises pour faire défiler ces fonctions.
- Page 27 Menus OSD (Affichage à l’écran) Le projecteur possède des menus d'affichage à l'écran (OSD) dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Utiliser les menus OSD • Pour ouvrir le menu OSD, appuyez sur "MENU" sur la télécommande ou le panneau de contrôle.
- Page 28 Couleur Il existe de nombreux préréglages d’usine optimisés pour toute une gamme de types d'images. • Lumineux : pour optimiser la luminosité. • Présentation: Pour les présentations pendant les réunions avec plus de luminosité. • Standard : pour un environnement commun. Mode Affichage •...
- Page 29 Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées. • Appuyez sur pour diminuer la quantité de Saturation couleurs sur l'image. • Appuyez sur pour augmenter la quantité de couleurs sur l'image. Règle la balance des couleurs du rouge et du vert. •...
- Page 30 Image • Avan: Le paramètre d'usine par défaut. Mode de • Arrière : Inverse l'image pour que vous puissiez projection projetez depuis derrière un écran translucide. • Auto : Ajuste automatiquement la position de projection de l'image. Emplacement • Ordinateur de bureau de projection •...
- Page 31 Ajuste manuellement la distorsion de l'image générée par une projection inclinée (±40 degrés). Trapèze manuel <Remarque> La fonction Trapèze manuel n'est pas disponible lorsque Trapèze auto est réglé sur " Activé ". Règle la netteté de l'image. • Appuyez sur pour diminuer la netteté.
- Page 32 Réglage Choisissez un mode de sous-titrage préféré entre CC1, CC2, CC3 et CC4 (CC1 affiche les sous-titres dans la langue par défaut de votre pays). Choisissez "Arrêt" pour éteindre la Sous-titrage fonction de soustitrage. Cette fonction n'est disponible que lorsqu'un signal d'entrée vidéo composite ou S-Vidéo a été sélectionné...
- Page 33 Sécurité Ce projecteur dispose d’une fonction de sécurité pratique permettant à l'administrateur de gérer l'utilisation du projecteur. Appuyez sur pour modifier le paramètre "Sécurité". Si la fonction de la sécurité est activée, vous devez saisir le "Mot Sécurité de passe admin" avant de modifier le paramétrage de la sécurité.
- Page 34 Ce mot de passe exclusif sera accepté par le projecteur, quel que soit le mot de passe administrateur. • En cas de perte de la carte de sécurité, veuillez contacter votre centre de dépannage Acer local.
- Page 35 Gestion Choisissez "Activé" pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée Mode ECO de vie de la lampe et réduire le bruit. Choisissez "Arrêt" pour retourner en mode normal. Choisissez "Activé" pour activer le mode Haute altitude. Lorsque cette fonction est activée, les ventilateurs du Haute Altitude projecteur tournent à...
- Page 36 Audio • Appuyez sur pour diminuer le volume. Volume • Appuyez sur pour augmenter le volume. • Choisissez "Activé" pour couper le son. Silence • Choisissez "Arrêt" pour remettre le son. Sélectionnez "Activé" pour activer la fonction 3D prise en charge par la technologie 3D DLP TI.
- Page 37 Si vous voyez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la Inverser sync 3D fonction "Inversion" pour obtenir la meilleure séquence d’image gauche/droite pour voir une image correctement (pour 3D LDP). Choisissez "Activé" pour afficher le message d'avertissement Message avertissement Note : Synchronisations du signal 3D prises en charge :...
- Page 38 Langue Choisir une langue pour les menus OSD. Utilisez les Langue touches pour choisir votre langue préférée.
- Page 39 Appendices Dépannage Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service. Problèmes d’Image et Solutions Problème Solution Aucune image • Assurez-vous que tous les câbles sont bien branchés, n'apparaît à...
- Page 40 Image affichée • Appuyez sur la touche " RESYNC" du panneau de partiellement, en commande ou de la télécommande. défilement ou • Pour une image affichée incorrectement: incorrecte (pour ordinateurs • Suivez les étapes du point 2 (ci-dessus) pour portables) régler la résolution de votre ordinateur.
- Page 41 L'image est étirée Lorsque vous regardez un DVD d’encodage anamorphosé lors de l'affichage ou au format 16:9, vous devez régler les paramètres ci- d'un DVD au dessous: format « écran • Si vous regardez un DVD au format 4:3, veuillez large »...
- Page 42 Messages OSD Condition Rappel de Lampe Message Panne ventilateur – le ventilateur du système ne fonctionne pas. Panne ventilateur. La lampe s’éteindra bientôt. Surchauffe Project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé.
- Page 43 Tableau de Définition des DELs & Alertes Messages des DELs Message DEL d'Alimentation DEL de la DEL de la Lampe Température Rouge Bleue Rouge Rouge Veille (cordon d'alimentation connecté) Bouton Marche/ Arrêt sur Marche (ON) Nouvelle Clignotement rapide tentative de la lampe En cours d’arrêt Clignotement...
- Page 44 Remplacement de la lampe Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Vous verrez le message d’avertissement suivant "La lampe a presque atteint la fin de sa durée de vie en mode pleine puissance.
- Page 45 Installation au plafond Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous: Percez quatre trous dans une partie solide et structurellement saine du plafond et fixez la base de monture. Remarque : Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.
- Page 46 Utilisez un nombre de vis suffisant par rapport à la taille du projecteur pour fixer le projecteur au support de la monture du plafond. Vis de Type B Grande rondelle Petite rondelle Support pour Projecteur Permet de soutenir le projecteur et de réaliser des réglages Buse intermédiaire - Permet la dissipation...
- Page 47 Réglez l’angle et le positionnement s’il le faut. Vis de fixation Clé hexagonale Clé hexagonale Vis de fixation Remarque : Les types appropriés de vis et de rondelles pour chaque modèle sont listés dans le tableau ci-dessous. Les vis au diamètre de 3 mm sont fournies dans le sachet des vis.
- Page 48 Spécifications Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer. Système de projection ™ Résolution • X1140/X1140A: Native : SVGA (800 x 600) Maximum : UXGA (1600 x 1200), 1080p (1920 x 1080) •...
- Page 49 Source d’alimentation Entrée CA universelle 100 - 240 V, fréquence d'entrée 50/60 Hz Consommation électrique (type) 240 W Température de fonctionnement 0ºC à 35ºC / 32ºF à 95ºF Connecteurs E/S • Prise d'alimentation x 1 • USB (Type mini B) x 1 •...
- Page 50 Modes de compatibilité Analogique VGA - Signal PC Mode Résolution Fréquence V. [Hz] Fréquence H. [KHz] 31,47 37,86 640 x 480 37,50 43,27 61,91 35,20 37,88 48,08 SVGA 800 x 600 46,88 53,67 77,42 48,36 56,48 1024 x 768 60,02 68,67 98,96 63,85...
- Page 51 1280 x 768 47,78 1280 x 768 60,29 1280 x 768 68,63 1280 x 720 45,00 1280 x 800 49,70 WXGA 1440 x 900 55,94 1680 x 1050 65,29 1366 x 768 47,71 1920 x 1080-RB 66,60 1920 x 1080-EIA 67,50 1024 x 600 37,50...
- Page 52 Avis concernant les Réglementations et la Sécurité Notice FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle.
- Page 53 Canada. Déclaration de Conformité pour les pays dans l'Union Européenne Acer déclare par la présente que cette série de projecteur est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC. Compatible avec la Certification réglementaire Russe Avis de réglementation sur les appareils radio...
- Page 54 Listes des pays concernés Cet appareil doit tre utilisé en stricte conformité avec les réglementations et contraintes applicables dans le pays d'utilisation. Pour plus d'informations, veuillez contacter un bureau local dans le pays d'utilisation. Pour la liste mise à jour des pays, veuillez aller sur http://ec.europa.eu/enterprise/rtte/implem.htm.
- Page 55 New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru_jan@acer.com.tw And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913, www.acer.it...
- Page 56 -. EN301 489-1 -. EN301 489-17 • Article 3.2 Spectrum Usages -. EN300 328 -. EN301 893 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking 2012. April. 02, 2012 - RU Jan/Sr. Manager Date Regulation Center, Acer Inc.
- Page 57 Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 58 Projection 3D Acer Guide d’utilisation...
- Page 59 © 2010Tous droits réservés. Guide d'utilisation de la série de projecteurs Acer Version originale : 09/2010 Numéro de modèle : __________________________ Numéro de série : _____________________________ Date d’achat : ________________________________ Lieu d’achat : _________________________________...
- Page 60 Le projecteur Acer que vous avez acheté utilise les technologies intégrées DLP et NVIDIA 3D. Important : Si vous activez la technologie 3D, vous verrez un avertissement que la 3D est activée. Si vous ne voulez pas regarder le contenu en 3D, il est recommandé de la désactiver autrement l'image peut ne pas être projetée avec la luminosité...
- Page 61 Cliquez avec le bouton droit n'importe où sur le bureau et sélectionnez Panneau de contrôle NVIDIA. Cela ouvrira l'assistant de configuration si vous n'avez pas encore configuré l'environnement 3D. Suivez les instructions sur l’écran pour configurer l'environnement 3D. Cochez la case Enable Stereoscopic et sélectionnez le bon appareil d'affichage.
- Page 62 Vous pouvez aussi appuyer sur la touche Empowering de la télécommande du projecteur pour ouvrir la fenêtre Acer eView Management (Gestion Acer eView). Dans les options 3D, sélectionnez NVIDIA 3D Vision. Utilisation du lecteur stéréoscopique Vous avez besoin d'un lecteur stéréoscopique pour pouvoir regarder les contenus en 3D.
- Page 63 Utilisation de la technologie DLP Avant de pouvoir utiliser la technologie DLP 3D, vous aurez besoin de ce qui suit. Assurez-vous que votre carte vidéo supporte l'affichage 3D. Remarque: Référez-vous au manuel de votre carte vidéo. Téléchargez et installez les pilotes les plus récents de votre carte vidéo. Remarque: Référez-vous au site Web du vendeur de votre carte vidéo pour la version la plus récente du pilote.
- Page 64 Vous pouvez aussi appuyer sur la touche Empowering de la télécommande du projecteur pour ouvrir la fenêtre Acer eView Management (Gestion Acer eView). Dans les options 3D, sélectionnez DLP 3D. Si vous trouvez que le contenu en 3D ne s'affiche pas correctement, essayez de sélectionner Inverser sync 3D dans le menu OSD du projecteur...
- Page 65 Utilisation du lecteur stéréoscopique Vous avez besoin d'un lecteur stéréoscopique pour pouvoir regarder les contenus en 3D. Les instructions suivantes expliquent comment faire pour regarder des contenus en 3D en utilisant le lecteur stéréoscopique disponible sur www.3dtv.at. La méthode peut être différentes avec d'autres lecteurs. Ouvrez le lecteur stéréoscopique et réglez la méthode d'affichage en allant dans View >...
- Page 66 Regarder des DVD en 3D Si vous avez un lecteur de DVD qui est compatible avec l'affichage en 3D, vous pouvez regarder des DVD en 3D en utilisant votre projecteur Acer 3D. Connectez votre lecteur de DVD au projecteur en utilisant l'un des différents formats d'entrée disponibles.
