CONFIGURATION
Alimentation : La Profile Panel RGBA d'American DJ est équipée d'un ballast électronique qui
détecte automatiquement le voltage une fois l'unité branchée à l'alimentation électrique. Grâce au
ballast électronique, vous n'avez pas à vous soucier du voltage local, cette unité peut être branchée
où que ce soit.
DMX-512
DMX est l'abréviation de Digital Multiplex. Le DMX est un protocole universel utilisé
:
comme moyen de communication entre appareils et console DMX intelligents. Une console DMX
envoie des instructions DMX au format data (données) du jeu d'orgues à l'appareil. Les data DMX
sont envoyés en série de data qui voyagent d'un appareil à l'autre via terminaux XLR (entrée) DATA
« IN » et (sortie) DATA « OUT » situés sur tous les appareils DMX (la majorité des jeux d'orgues ne
possèdent qu'un terminal de sortie DATA).
Chaînage DMX : Le langage DMX permet aux appareils de toutes marques et modèles des
différents constructeurs d'être raccordés entre eux et d'être pilotés depuis une seule commande,
pour peu que tous les appareils et les commandes soient compatibles DMX. Lors de l'utilisation de
plusieurs unités, pour s'assurer d'une bonne transmission DATA, essayez au possible d'utiliser le
chaînage par câble le plus court. L'ordre dans lequel les unités sont chaînées dans un circuit DMX
n'influence en aucun cas le pilotage DMX. Par exemple, une unité à laquelle on aurait affecté
l'adresse 1 peut être placée à n'importe quel endroit de la chaîne, au début, à la fin ou n'importe où
au milieu. Quand on affecte l'adresse 1 à une unité, la console DMX sait qu'il doit envoyer les DATA
affectées à l'adresse 1 à cette unité, où qu'elle se trouve dans la chaîne DMX.
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : La Profile Panel RGBA
peut-être pilotée via le protocole DMX-512. Le Profile Panel RGBA compte
4 modes de canaux DMX, veuillez-vous référer aux pages 13-16 pour les
différents modes. L'adresse DMX est située sur le panneau arrière de la Profile

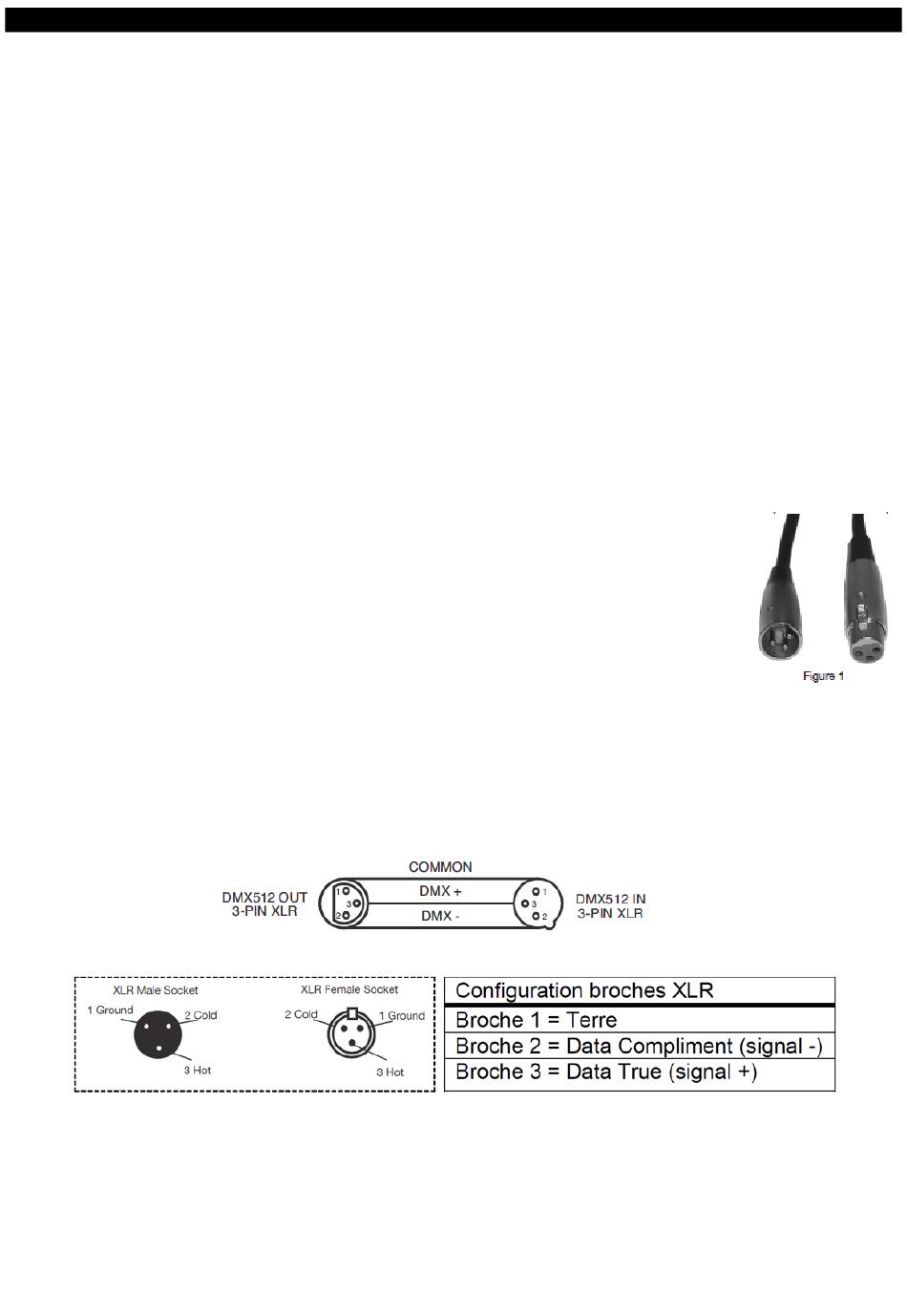

Panel RGBA. Votre unité et votre console DMX nécessitent un connecteur XLR
standard 3 broches pour les données entrée DATA « IN » et sortie DATA « OUT »
(Figure 1). Nous recommandons l'utilisation de câbles DMX Accu-Cable. Si vous
faites vos câbles vous-même, veillez à bien utiliser un câble blindé standard 110-
120 Ohm. (Ce câble peut être acheté chez tous les revendeurs d'éclairage
professionnel.) Vos câbles doivent comporter des connecteurs mâle et femelle à chaque extrémité.
Rappelez-vous que les câble DMX se montent en Daisy Chain et ne se divisent pas.
Remarque : Assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication
artisanale de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le
blindage du connecteur de votre câble à la prise de terre et ne permettez pas au blindage du
conducteur d'entrer en contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait
entraîner un court-circuit et un fonctionnement erratique.
Figure 2
Figure3
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que
vous soyez amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique.
Le bouchon est une résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche
3 du connecteur XLR mâle
A.D.J. Supply Europe B.V. – www.americandj.eu –Profile Panel RGBA Manuel d'utilisation Page 6
