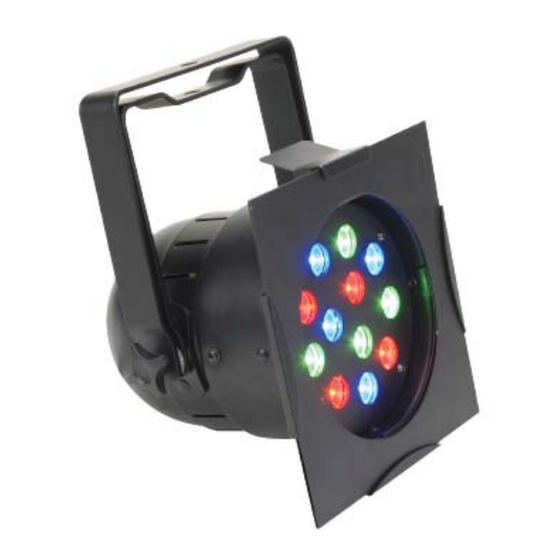

Manuels Connexes pour ADJ PRO 38B LED RC
Sommaire des Matières pour ADJ PRO 38B LED RC

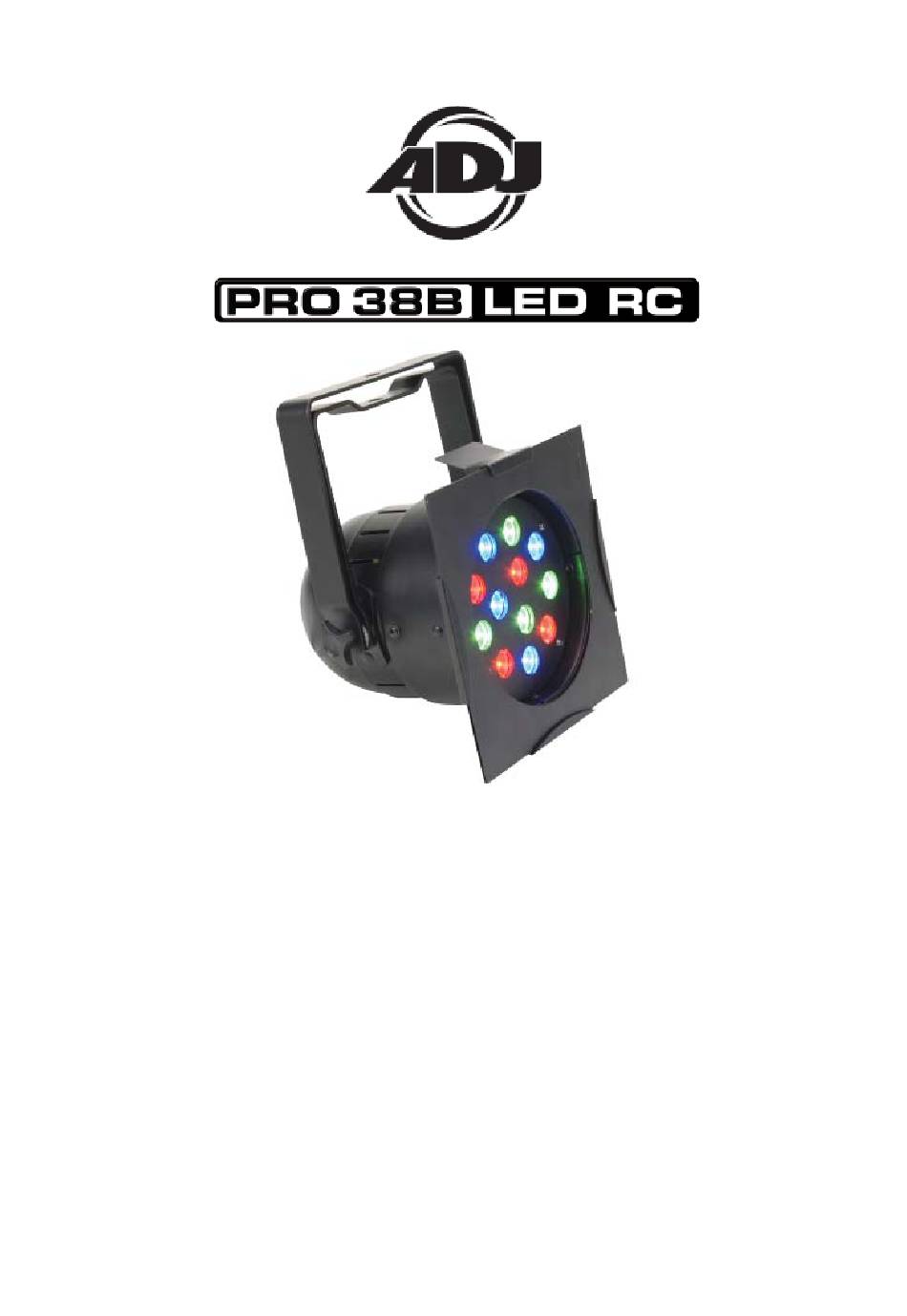

- Page 1 Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 9/10...
-
Page 2: Table Des Matières
INSTRUCTIONS GÉNÉRALES .............................. 3 CARACTÉRISTIQUES ................................ 3 CONSIGNES DE SÉCURITÉ ............................... 3 CONFIGURATION .................................. 4 INSTRUCTIONS DE FONCTIONNEMENT .......................... 6 CONSIGNES DE FONCTIONNEMENT DE LA TÉLÉCOMMANDE LED ADJ .................. 7 MODE 1 CANAL – VALEURS ET FONCTIONS DMX ........................ 9 MODE 2 CANAUX – VALEURS ET FONCTIONS DMX ........................ 9 MODE 3 CANAUX – VALEURS ET FONCTIONS DMX ........................ 9 MODE 4 CANAUX – VALEURS ET FONCTIONS DMX ...................... 1 0 MODE 5 CANAUX – VALEURS ET FONCTIONS DMX ...................... 1 0 ... -
Page 3: Informations Générales
à l’utilisation et l’entretien de cette unité. Veuillez garder ce manuel avec votre unité pour consultation future. CARACTÉRISTIQUES • Télécommande LED ADJ (Télécommande infrarouge) • Mélange de couleurs RVB • 32 macros de couleur intégrées •... -
Page 4: Configuration
CONSIGNES DE SÉCURITÉ (suite) • Veillez à ne pas renverser d’eau ou d’autre liquide dans ou sur l’unité. • Assurez-vous que l’alimentation électrique locale est adaptée à celle requise pour la bonne utilisation de l’appareil. • N’essayez en aucun cas d’utiliser l’appareil si vous vous apercevez que le cordon d’alimentation est dénudé ou cassé. -
Page 5: Configuration (Suite)
Daisy Chain pour terminer la ligne. L’utilisation un bouchon de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. Le bouchon réduit les erreurs de signal et évite les problèmes de transmission de signal et Figure 4 les interférences. -
Page 6: Instructions De Fonctionnement
CONFIGURATION (suite) Conversion XLR 3 broches en XLR 5 broches Conducteur XLR 3 broches femelle (sortie) XLR 5 broches mâle (entrée) Terre / Blindage Broche 1 Broche 1 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisé... -
Page 7: Consignes De Fonctionnement De La Télécommande Led Adj
CONSIGNES DE FONCTIONNEMENT DE LA TÉLÉCOMMANDE LED ADJ La télécommande infrarouge à LED « ADJ LED RC » possède différentes fonctions et permet une commande complète de votre PRO38B LED RC. Afin de piloter l’unité que vous souhaitez, vous devez diriger la télécommande vers l’avant de votre unité... - Page 8 TÉLÉCOMMANDE LED ADJ (suite) Pour choisir une couleur statique, appuyez sur le bouton « PROG » jusqu’à ce que la LED ne brille plus puis appuyez sur les boutons 1 à 7 afin de sélectionner la couleur statique de votre choix ou appuyez sur « + »...
-
Page 9: Mode 1 Canal - Valeurs Et Fonctions Dmx
MODE 1 CANAL – VALEURS ET FONCTIONS DMX Canal Valeur Fonction MACROS COULEURS 1 - 7 AMBRE BASTARD 8 - 15 AMBRE MOYEN 16 - 23 AMBRE DORÉ PALE 24 - 31 OR GALLO 32 - 39 AMBRE DORÉ 40 - 47 ROUGE CLAIR 48 - 55 ROUGE MOYEN... -
Page 10: Mode 4 Canaux - Valeurs Et Fonctions Dmx
MODE 4 CANAUX – VALEURS ET FONCTIONS DMX Canal Valeur Fonction 1 - 255 ROUGE 0% - 100% 1 - 255 VERT 0% - 100% 1 - 255 BLEU 0% - 100% 1 - 255 Î GRADATEUR MA 0% - 100% MODE 5 CANAUX –... -
Page 11: Mode 7 Canaux - Valeurs Et Fonctions Dmx (Suite)
MODE 7 CANAUX – VALEURS ET FONCTIONS DMX (suite) 1 - 255 MACROS COULEURS (voir mode 1 canal DMX pour les couleurs) STROBOSCOPE 0 – 15 AUCUNE FONCTION STROBOSCOPE LENT - RAPIDE 16 - 255 MODE 0 – 127 AJUSTEMENT DE LA COULEUR 128 –... -
Page 12: Graphiques Photométriques (Suite)
GRAPHIQUES PHOTOMÉTRIQUES (suite) BLEU Distance (pieds) Distance (mètres) Diamètre (pieds) Diamètre (mètres) RVB pleine puissance Distance (pieds) Distance (mètres) Diamètre (pieds) Diamètre (mètres) A.D.J. Supply Europe B.V. – www.americandj.eu – Pro38 LED RC Manuel d’utilisation Page 12... -
Page 13: Remplacement Du Fusible
REMPLACEMENT DU FUSIBLE Tout d’abord, débranchez le cordon d’alimentation de l’unité. Le porte-fusible est situé près du cordon d’alimentation. Insérez soit un tournevis Phillips soit tournevis à tête plate dans la prise et extrayez délicatement le porte-fusible. Ôtez le fusible obsolète et remplacez-le par un nouveau. DÉPANNAGE Vous retrouverez ci-après certains problèmes courants et leurs solutions. -
Page 14: Spécificités
SPÉCIFICITÉS Modèle : PRO38B LED RC LED : 12 LED de 1 W (4 rouges, 4 vertes, 4 bleues) Position de fonctionnement : Toute position sécurisée Voltage : 90 V – 240 V / 47 – 63 Hz Consommation électrique : 15 W Angle du faisceau lumineux : 30 degrés... -
Page 15: Rohs Et Deee
ROHS ET DEEE Cher client, RoHS – Une contribution sans précédent à la préservation de l’environnement L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). - Page 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Pro38 LED RC Manuel d’utilisation Page 16...
