12. Connecteur pour port audio en façade
Ce connecteur est dédié au module E/S audio disponible en façade de certains
boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du
module E/S audio en façade à ce connecteur.
Il est recommandé de brancher un module HD Audio sur ce connecteur pour
bénéficier d'un son de qualité HD.
13. Connecteur pour haut-parleur
Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit
haut-parleur vous permet d'entendre les bips d'alerte système.
14. Connecteur SPI TPM
Ce connecteur intègre un système TPM (Trusted Platform Module) avec une
interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de
vos clés de cryptage, certificats numériques, mots de passe et données. Un
système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités
numériques et garantir l'intégrité de la plateforme.
Le module TPM est vendu séparément.
15. Connecteur panneau système
Le connecteur panneau système prend en charges plusieurs fonctions relatives au
châssis.
•
Connecteur pour LED d'alimentation système (+PWR_LED-)
Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation
système. La LED d'alimentation système s'allume lorsque vous démarrez le
système et clignote lorsque ce dernier est en veille.
•
LED d'activité du périphérique de stockage (+HDD_LED-)
Ce connecteur à 2 broches vous permet de connecter la LED d'activité du
périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote
lorsque des données sont lues ou écrites sur le support de stockage.
•
Bouton d'alimentation/arrêt piloté (PWR_BTN)
Ce connecteur à 2 broches vous permet de connecter bouton d'alimentation du système.
Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou
mode soft-off (selon les paramètres du système d'exploitation).
•
Connecteur pour bouton de réinitialisation (RESET)
Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis.
Appuyez sur ce bouton pour redémarrer le système.

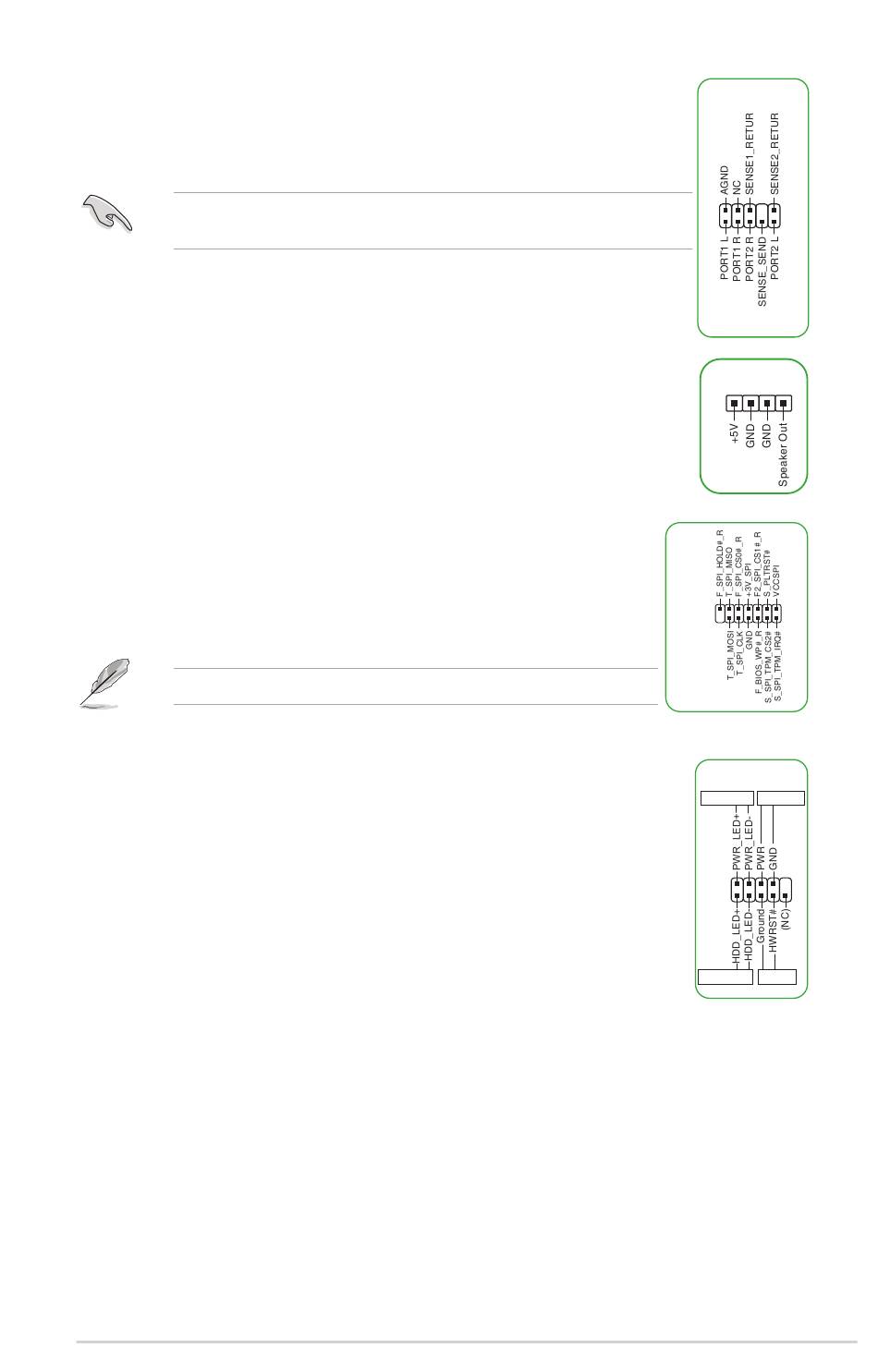

PRIME H510M-R R2.0
AAFP
HD-audio-compliant
pin definition
SPEAKER
PIN 1
PIN 1
TPM
F_PANEL
+PWR_LED-
PWR_BTN
PIN 1
+HDD_LED-
RESET
1-5
