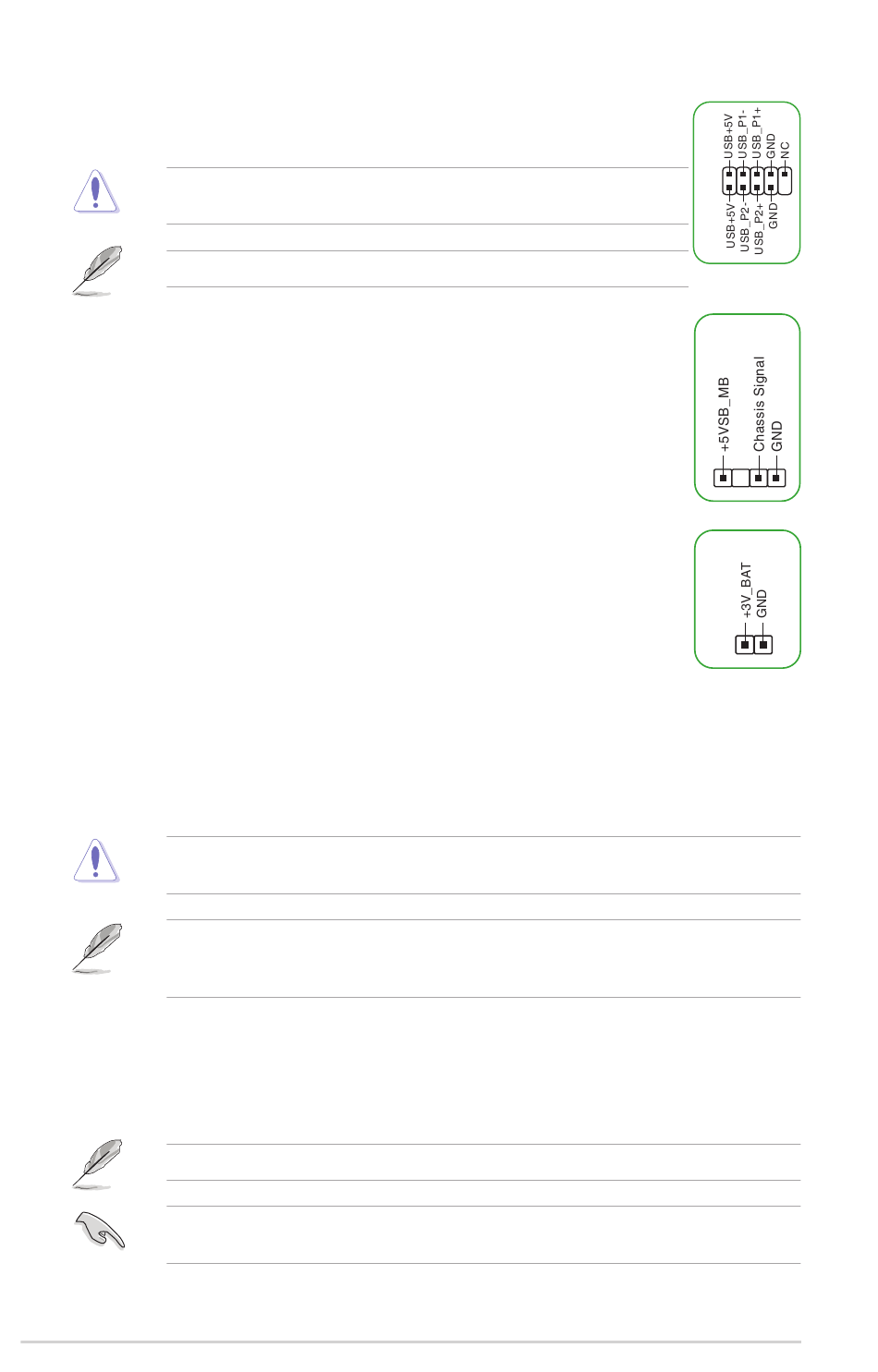

8. Connecteurs USB 2.0
Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires.
Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s.
Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la
carte mère !
Le module USB 2.0 est vendu séparément.
9. Connecteur pour détecteur d'intrusion (4-1 pin CHASSIS)
Ce connecteur permet de connecter un interrupteur ou détecteur d'intrusion intégré
au châssis. Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur.
Le détecteur enverra un signal de haute intensité à ce connecteur si un composant
du boîtier est retiré ou remplacé. Le signal généré est détecté comme étant une
intrusion du châssis.
10. Cavalier d'effacement de mémoire CMOS (Clear CMOS)
Le cavalier Clear CMOS permet de réinitialiser l'Horloge à temps réel (RTC) dans le
CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système.
Pour effacer la mémoire RTC :
1.
Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2.
Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de
cavalier pendant 5 à 10 secondes.
3.
Branchez le cordon d'alimentation et démarrez l'ordinateur.
4.
Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le
BIOS pour saisir à nouveau les données.
Ne court-circuitez jamais les broches, sauf en cas d'effacement de la mémoire RTC RAM. Un court-
circuit ou le placement d'un cavalier empêchera le démarrage du système !
Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée
et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis,
réinstallez la pile.
11. Connecteur pour port série (COM)
Le connecteur de port série (COM) vous permet de connecter un module de port
série. Connectez le câble du module de port série à ce connecteur, puis installez le
module sur un slot libre à l'arrière du châssis.
Le module de port série est vendu séparément.
Utilisez un bloc d'alimentation avec un connecteur fournissant une tension de -12 V lors de
l'installation du module de port série (COM).
1-4
PIN 1
CC2
D+
D-
GND
RX2-
RX2+
GND
TX2-
TX2+
VBUS
Chapitre 1 : Introduction au produit
CHASSIS
CLRTC
PIN 1
VBUS
TX1+
TX1-
GND
RX1+
RX1-
VBUS
CC1
NC
NC
