Sommaire des Matières pour Asus PRIME H510M-K R2.0
- Page 1 PRIME H510M-K R2.0...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vi Résumé des caractéristiques de la PRIME H510M-K R2.0 .............vi Introduction au produit Avant de commencer ....................1-1 Vue d'ensemble de la carte mère ................1-2 Processeur ........................
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
- Page 6 Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Processeur Boost Max 3.0** * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé...
- Page 7 Résumé des caractéristiques de la PRIME H510M-K R2.0 Ethernet 1 x Contrôleur Ethernet Realtek 1Gb USB sur panneau E/S arrière (6 ports au total) 4 x Ports USB 3.2 Gen 1 (4 x Type-A) 2 x Ports USB 2.0 (2 x Type-A) USB en façade (6 ports au total)
- Page 8 Format 8.9 22,6 cm x 20,3 cm • Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère. • Pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère, scannez le code QR ci-dessous :...
- Page 9 Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier. • Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code QR ci-dessous : PRIME H510M-K R2.0...

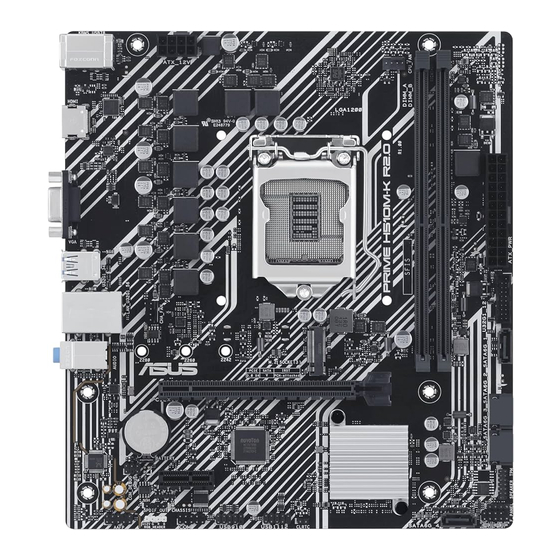

- Page 10 Vue d'ensemble de la carte mère 20.3cm(8.0in) KBMS_USB78 ATX_12V DIGI+ CPU_FAN HDMI Placez ce côté LGA1200 vers l'arrière du châssis U32G1_34 LAN_U32G1_56 AUDIO 2280 2260 2242 M.2(SOCKET3) PCIE SATA IRST 3.0 X4 PCH-attached Ethernet PCIEX16 Super Intel ® Audio Codec H470 COM_DEBUG PCIEX1...
- Page 11 Le connecteur USB 3.2 Gen 1 fournit des vitesses de USB3+5V IntA_P3_SSRX- IntA_P4_SSRX- IntA_P3_SSRX+ IntA_P4_SSRX+ transfert jusqu'à 5 Gb/s. IntA_P3_SSTX- IntA_P4_SSTX- IntA_P3_SSTX+ IntA_P4_SSTX+ IntA_P3_D- Le module USB 3.2 Gen 1 est vendu séparément. IntA_P4_D- IntA_P3_D+ IntA_P4_D+ PRIME H510M-K R2.0...
- Page 12 9. Connecteurs USB 2.0 Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s. PIN 1 Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère ! Le module USB 2.0 est vendu séparément.
- Page 13 Un PIN 1 système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme. Le module TPM est vendu séparément. PRIME H510M-K R2.0...
- Page 14 17. Connecteur panneau système 10-1 broches F_PANEL Le connecteur panneau système prend en charges plusieurs fonctions relatives au +PWR_LED- PWR_BTN châssis. • Connecteur pour LED d'alimentation système (+PWR_LED-) Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système.
- Page 15 Vert (Panneau Sortie haut-parleurs avant) latéraux Rose (Panneau avant) Pour configurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. PRIME H510M-K R2.0...
- Page 16 • Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1200.
- Page 17 Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitez https://www.asus.com/support/. Configurations mémoire recommandées DIMM_A DIMM_A DIMM_B DIMM_B PRIME H510M-K R2.0...
- Page 18 Installer un module de mémoire Retirer un module de mémoire 1-10 Chapitre 1 : Introduction au produit...
- Page 19 Informations BIOS Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
- Page 20 Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>...
- Page 21 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Page 22 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.
- Page 23 Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 24 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 25 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 26 Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l’UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support.
- Page 27 • ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant. • ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS. • Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à...
- Page 28 ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne ASUSTeK (UK) LIMITED Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni Service et assistance Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support. Annexes...
