3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et le placer sur la position la plus
haute.

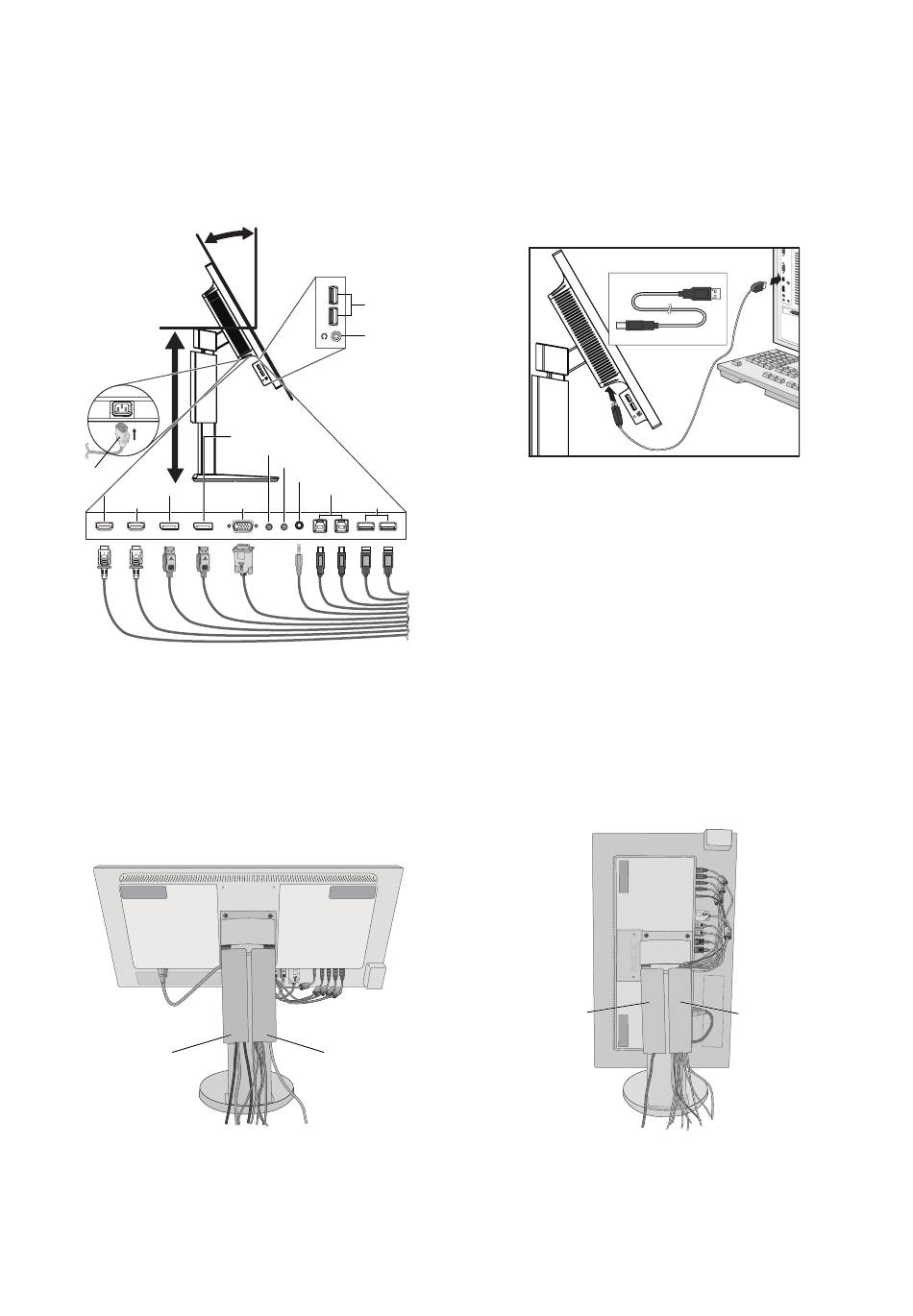

4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l'aide du câble USB, branchez la prise de type B au
port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l'ordinateur
(Figure C.1a). Si vous utilisez le cordon d'un appareil USB, branchez-le au port descendant du moniteur.
REMARQUE : une mauvaise connexion des câbles risque de provoquer une panne, d'endommager des composants, de nuire
à la qualité d'affi chage du module LCD ou encore de réduire la durée de vie du module.
REMARQUE : utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible.
Inclinaison de 30°
Hauteur
maximale du
support
Cordon d'alimentation
Cordon d'alimentation
HDMI2
HDMI2
Entrée DisplayPort
Entrée DisplayPort
HDMI1
Figure C.1
1
*
: reportez-vous à la page 10.
*
2
: retirez le cache du connecteur de sortie DisplayPort lorsque vous utilisez ce dernier. Reportez-vous à la page 10.
5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support.
Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).
REMARQUE : vous ne pouvez pas retirer le cache-câble.
6. Vérifi ez que vous pouvez toujours pivoter, lever et baisser l'écran du moniteur après l'installation des câbles.
Cordon d'alimentation
Câble DisplayPort
Câbles D-SUB
Figure C.2
3
*
: mini prise stéréo ø 3,5.
7. Connectez une extrémité du cordon d'alimentation à la prise CA à l'arrière du moniteur et l'autre à la prise de courant.
REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d'un cordon d'alimentation CA adapté.
USB 2.0 descendant (type A)
Casque
Sortie DisplayPort
Sortie DisplayPort*
2
Entrée ControlSync
Sortie ControlSync*
1
Entrée audio
Entrée audio
USB 3.1 Gen 1 montant (type B)
USB 3.1 Gen 1 montant (type B)
D-SUB
USB 3.1 Gen 1 descendant (type A)
USB 3.1 Gen 1 descendant (type A)
Câbles HDMI
Câble audio*
3
Câbles ControlSync
Câbles USB
Type B
Cordon d'alimentation
Câble DisplayPort
Câbles D-SUB
Français-6
Type A
Type A
Type B
Figure C.1a
Câbles HDMI
Câble audio*
Câbles ControlSync
Câbles USB
Figure C.3
3
