Démarrage rapide
Pour en savoir plus sur le sommaire, reportez-vous à la fi che applicable.
Pour fi xer la base au socle LCD :
1. Placez le moniteur face vers le bas sur une surface non abrasive (Figure 1).
2. Faites tourner le support de 90 degrés, comme illustré par la Figure 1.
REMARQUE : manipulez le moniteur avec soin en tirant le support.
3. Fixez le socle au support et serrez les vis situées au bas du socle (Figure 2).
REMARQUE : inversez cette procédure si vous devez remettre le moniteur dans son
emballage.
Pour connecter le moniteur LCD à votre système, suivez ces instructions :
REMARQUE : lisez les « Conseils d'utilisation » (page 3) avant l'installation.
Les accessoires inclus dépendent de l'endroit où le moniteur LCD est expédié.
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : branchez le câble de
signal DVI vers HDMI au connecteur de la carte graphique de votre système (Figure A.1).
Serrez toutes les vis.
Pour un PC équipé d'une sortie analogique : branchez un mini-connecteur D-SUB à 15 broches du câble vidéo sur le
connecteur de la carte vidéo de votre ordinateur (Figure A.2).
Avec un Mac doté d'une sortie Thunderbolt ou Mini DisplayPort : reliez un câble Mini DisplayPort vers DisplayPort à un
connecteur vidéo de votre système.
Vous pouvez également utiliser un câble Mini DisplayPort vers DisplayPort agréé pour relier l'ordinateur à l'écran
(Figure A.3).
Pour un PC avec une sortie DisplayPort : branchez le câble DisplayPort au connecteur de la carte graphique de votre
système (Figure A.4).
Pour un PC équipé d'une sortie HDMI : raccordez le câble HDMI au connecteur de la carte graphique de votre système
(Figure A.5).
Câble DVI vers HDMI
Figure A.1
Câble DisplayPort
REMARQUE : 1. Lors du retrait du câble du port d'affi chage, appuyez sur le bouton du haut pour déverrouiller.
2. Utilisez un câble HDMI haute vitesse portant le logo HDMI.
3. Utilisez un câble DisplayPort certifi é.
Câble mini D-SUB à 15 broches
Figure A.2
Figure A.4
Français-5
Câble Mini DisplayPort vers DisplayPort
Figure A.5
Câble HDMI

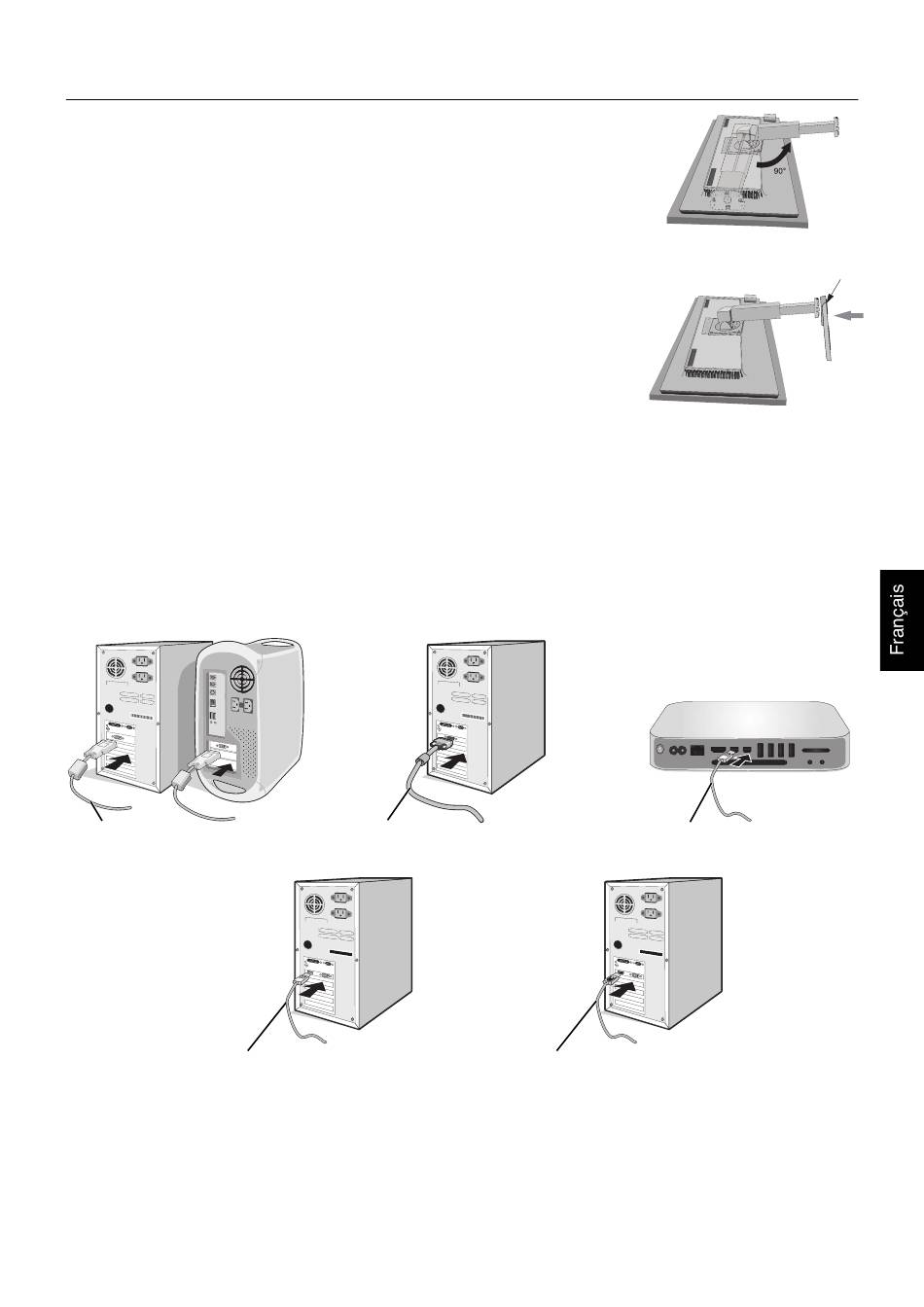

Figure 1
Vis
Figure 2
Figure A.3
