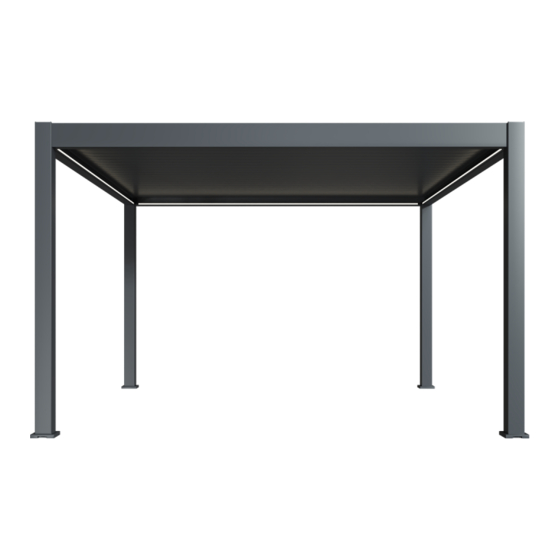

- Page 1 Pergola Bioclimatique Autoportante 4x4M ELMO Anthracite : 15-721159, Blanc : 15-721210, Anthracite et Blanc : 15-721272 NOTICE DE MONTAGE All languages : Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com...
- Page 2 FRANÇAIS Pergola Bioclimatique Autoportante 4x4M ELMO Antracite : 15-721159 / Blanc : 15-721210 / Anthracite et Blanc : 15-721272 Notice à conserver pendant toute la durée de vie du produit. Nous vous demandons de lire attentivement la notice avant de procéder au montage. L’utilisateur sera responsable des dommages ou blessures causés par une utilisation non conforme.
- Page 3 Le lieu d’emplacement doit être choisi de manière appropriée. Il est recommandé d’éviter de monter votre pergola, par temps de pluie, face aux vents dominants et sous un arbre. La pergola doit être montée sur une fondation adéquate stable et nivelée, il est recommandé de l’installer sur une dalle en béton ou sur des plots en béton 25x25 cm au niveau de chaque poteau.
- Page 4 5. LISTE DES PIÈCES (PAR CARTON) Avant de procéder au montage de votre pergola bioclimatique, il est nécessaire de vérifier que toutes les pièces soient présentes et ne soient pas endommagées. Toute pièce manquante doit être signalée dans les 10 jours suivant l’achat. Vous pouvez passer par votre revendeur ou faire la demande directement sur notre site sav.comintes.
- Page 5 Clé allen 4mm Embout visseuse 6mm Embout visseuse 4mm Clé plate 10mm Clé allen 6mm Embout visseuse PH2 PIÈCES POUR LA MOTORISATION Référence Schèma Quantité Controleur Télécommande Cable (M15) Joint étanche (2) Joint étanche (3) CARTON 2/5 (POUTRES) Référence Schèma Quantité...
- Page 6 CARTON 2/5 (POUTRES) Transformateur Avant de procéder au montage de votre pergola bioclimatique, il est nécessaire de retirer la barre de connexion FO ainsi que la brosse qui se trouve à l’intérieur de la poutre principale BO. CARTON 3/5 ET 4/5 (LAMES) Référence Schèma Quantité...
- Page 7 7. CONTACT Soucieux de nous améliorer, n’hésitez pas à nous faire part de vos remarques et suggestions à l’adresse suivante : contact@pergola-ombrea.com Nous serions ravis de recevoir les belles photos de votre installation. L’équipe Ombréa vous remercie pour votre achat et vous souhaite des jours heureux sous votre pergola! 8.
- Page 8 9. ÉTAPES DE MONTAGE ÉTAPE 1 : CADRE ET POTEAUX ÉTAPE 2 : INSTALLATION ÉLECTRIQUE ÉTAPE 3 : INSTALLATION DES LAMES ÉTAPE 4 : FINITION ET FIXATION Afin d’éviter tout endommagement de votre pergola durant le processus de montage, nous vous recommandons d’effectuer le montage sur une table, sur des tréteaux ou d’aménager une surface plate et propre.
- Page 9 ÉTAPE 1 Glisser les caches IO sur les poteaux AO en positionnant l’ouverture dans le même sens que l’ouverture située sur le poteau en forme de demi-lune. Comme indiqué sur le schéma. Puis fixé la platine JO avec les vis XO-1 à l’aide d’une visseuse et de l’embout ZO-2. Commencer par serrer légèrement, puis complètement une fois que toutes les vis sont positionnées.
- Page 10 ÉTAPE 1 Le transformateur est composé d’une partie Intput qui sera relié à votre habitation et d’une partie Output qui sera relier au controlleur.
- Page 11 ÉTAPE 1 Insérer le transformateur E-T dans la poutre CO-1 comme indiqué sur le schéma. Faite ressortir la partie Output et Input de la poutre. Visser le joint waterproof E-W2 sur le câble Output puis ajouter le cable E-P, comme indiqué sur le schéma.
- Page 12 ÉTAPE 1 Insérer la poutre CO-1 dans les poteaux AO insérer le câble de la pièce E-T dans le poteau AO en le faisant ressortir par l’évacuation d’eau. Comme indiqué sur le schéma.
- Page 13 Fixer la poutre CO-1 de chaque côté en assemblant les pièces QO-1, QO-2, QO-3 pour le haut de la poutre aider vous de l’embout ZO-4. Pour la partie basse de la fixation visser la pièce QO à l’aide de l’embout ZO-4. Répeter le même processus de fixation pour la poutre CO.
- Page 14 ÉTAPE 1 Dévisser la plaque présente sur la poutre B1, assurer vous de faire ressortir le câble moteur input de la lame. Garder la plaque et les vis pour une étape ultérieure.
- Page 15 Insérer les poutres BO-1 et B1 sur les poteaux AO, afin de terminer l’assemblage de la structure. Pour la fixation utiliser les pièces QO-1, QO-2, QO-3 pour la partie haute de la poutre, aider vous de l’embout ZO-4. Pour la partie basse de la fixation visser la pièce QO à l’aide de l’embout ZO-4. Répéter la même opération pour chaque côté...
- Page 16 Insérer le contrôleur E-C dans la poutre CO-1, assurez-vous que le câble INTPUT E-T ressorte du poteau. ÉTAPE 2...
- Page 17 Voici les différents éléments électriques qui composent votre raccordement. ÉTAPE 2 Contrôleur Transformateur...
- Page 18 ÉTAPE 2 Raccordement Contrôleur Raccordement Effectuer les branchements électriques en procédant de la manière suivante : • Relier le moteur présent dans la poutre BO au controlleur E-C à l’aide du branchement correspondant, • Le contrôleur doit être raccordé au câble d’alimentation E-P puis au joint waterproof (2) E-W2, •...
- Page 19 Installation du kit LED ÉTAPE 1 : Les barres LED s’accrochent directement sur les gouttières situés sur les poutres comme indiqué sur le schéma. Référez vous aux instructions de la pergola motorisée et assurer vous de la position correcte du transformateur et du connecteur. ÉTAPE 2 : Branchez le contrôleur LED L-C1 au contrôleur de la pergola E-C d’un côté...
- Page 20 ÉTAPE 3 : Après avoir connecté le contrôleur LC-1 au contrôleur E-C, placer l’ensemble dans la cavité de la poutre. ÉTAPE 4 : Le câble “input” du transformateur passe par le poteau et sort par l’évacuation du poteau pour être connecté à l’alimentation de la maison. La partie “output”...
- Page 21 CONNEXION À L’APPLICATION L’éclairage de la Pergola fonctionne grâce à une application. Veuillez télécharger l’application Tuya Smart ou Smart Life (en fonction du pays dans lequel vous vous situez) depuis l’App Store ou Google Play ÉTAPE 1 : Appuyez sur la touche Match/Set et maintenez-la enfoncée pendant 2 secondes, ou appuyez deux fois sur la touche Match/Set rapidement puis effacer la connexion réseau précédente et entrer dans le mode Smart.
- Page 22 INTERFACE DE L’APPLICATION TUYA INTERFACE DE LA LUMIÈRE BLANCHE : Touchez le curseur, la lumière blanche apparaitra puis vous pourrez réglez la luminosité. INTERFACE DE LA LUMIÈRE DE COULEUR : Touchez le cercle pour choisir la couleur puis avec le premier curseur, vous pouvez régler la luminosité...
- Page 23 ÉTAPE 3 La pergola est composée de 25 lames : 24 lames GO et 1 lame GO-1 différente des autres qui sera la lame principale.
- Page 24 ÉTAPE 3 Constituer et fixer l’ergot correspondant à l’ensemble des pièces XO, MO et UO dans les caches lames LO et LO-1. S’assurer que l’ergot est bien installé dans le bon sens pour la pièce LO et pour la pièce LO-1, comme indiqué sur le schéma. Utiliser une visseuse et l’embout ZO-2 pour faciliter l’insertion du boulon XO dans l’écrou UO.
- Page 25 ÉTAPE 3 Afin de constituer votre lame GO-1 fixer le cache lame KO à droite et LO-1 à gauche. Utiliser les vis WO, pour effectuer l’opération utiliser l’embout de visseuse ZO-6 comme indiquée sur le schéma.
- Page 26 Répéter la même opération avec les autres lames GO, en fixant les caches-lames LO-1 à gauche et LO à droite. ÉTAPE 3...
- Page 27 ÉTAPE 4 Insérer la lame principale en seconde position en partant de la droite sur la poutre B1. Le cache lame KO doit être installé du côté de la poutre B1.
- Page 28 Insérer le bras du moteur sur la broche puis resserrer l’écrou UO-3, à l’aide d’une clé plate. ÉTAPE 4...
- Page 29 ÉTAPE 4 Étape 1 : Munissez-vous de la télécommande. Étape 2 & 3 : Presser et maintenir le premier bouton “up” du haut de la télécommande pendant 5 secondes jusqu’à entendre le signal sonore qui indique l’appairage entre la télécommande et le moteur.
- Page 30 Utiliser la télécommande pour placer la lame principale en position verticale à 90°.
- Page 31 ÉTAPE 4 Installer les 24 lames sur les poutres B1 et BO-1. Puis, insérer les cales demi-lune SO comme indiqué sur le schéma. L’ouverture en demi-lune doit se situer sur la partie inférieure de la cale.
- Page 32 ÉTAPE 4 Fixer la barre de connexion FO sur toutes les lames en respectant l’ordre suivant : - Insérer deux pièces VO dans le boulon XO-2, - Faite passer l’ensemble dans le cache lame puis ajouter l’écrou en plastique UO-1, - Passer l’ensemble dans la barre de connexion FO, - Ajouter une pièce VO ainsi qu’un écrou UO.
- Page 33 ÉTAPE 4 Insérer les boutons de finition RO pour masquer les trous situés dans les coins du cadre, comme indiqué sur le schéma.
- Page 34 Procéder à un test moteur avec la télécommande pour s’assurer du bon fonctionnement de l’inclinaison des lames, puis revisser les vis de la plaque qui donne accès à la lame principale. Terminer en fixant la pergola sur un sol dur et plat en béton, avec les chevilles à expansion TO à l’aide d’un perforateur et d’un foret 12mm (non fourni).
