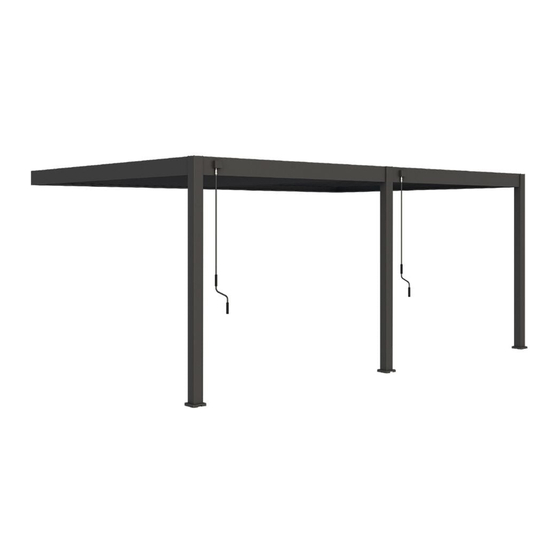

Pergola Bioclimatique Adossée 3x6M
FR
3x6M Wall-mounted louvered pergola /
EN
Anthracite/Dark Grey/Antracita/Antracite : 15-729216, Blanc/White/Blanco/Bianco : 15-729278, Anthracite et Blanc/
Installation Guide for Pergola 3m x 6m
FR
Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com
Pergola bioclimatica addossata 3x6M
IT
Dark Grey & White/Antracita y Blanco/Antracite e Bianco : 15-729339
NOTICE DE MONTAGE p.2
INSTRUCTIONS MANUAL p.29
EN
INSTRUCCIONES DE MONTAJE p.56
ES
ISTRUZIONI DI MONTAGGIO p.83
IT
Pérgola Bioclimática adosada 3x6M
ES
Publicité
Manuels Connexes pour Ombréa 15-729216
Sommaire des Matières pour Ombréa 15-729216
- Page 1 3x6M Wall-mounted louvered pergola / Pérgola Bioclimática adosada 3x6M Pergola bioclimatica addossata 3x6M Anthracite/Dark Grey/Antracita/Antracite : 15-729216, Blanc/White/Blanco/Bianco : 15-729278, Anthracite et Blanc/ Dark Grey & White/Antracita y Blanco/Antracite e Bianco : 15-729339 Installation Guide for Pergola 3m x 6m NOTICE DE MONTAGE p.2...
- Page 2 FRANÇAIS Pergola Bioclimatique Adossée 3x6M Anthracite : 15-729216 / Blanc : 15-729278 / Anhtracite et Blanc : 15-729339 Notice à conserver pendant toute la durée de vie du produit. Nous vous demandons de lire attentivement la notice avant de procéder au montage.
- Page 3 Le lieu d’emplacement doit être choisi de manière appropriée. Il est recommandé d’éviter de monter votre pergola, par temps de pluie, face aux vents dominants et sous un arbre. La pergola doit être montée sur une fondation adéquate stable et nivelée, il est recommandé de l’installer sur une dalle en béton ou sur des plots en béton 25x25 cm au niveau de chaque poteau.
- Page 4 5. LISTE DES PIÈCES (PAR CARTON) Avant de procéder au montage de votre pergola bioclimatique, il est nécessaire de vérifier que toutes les pièces soient présentes et ne soient pas endommagées. Toute pièce manquante doit être signalée dans les 10 jours suivant l’achat. Vous pouvez passer par votre revendeur ou faire la demande directement sur notre site sav.comintes.com.
- Page 5 BO-2 1PCS 2PCS BO-1 BO-2 1PCS 1PCS BO-3 2PCS BO-1 BO-2 1PCS BO-3 1PCS BO-2 1PCS CARTON 2/6 (POUTRE ET QUINCAILLERIE) BO-3 1PCS BO-2 1PCS BO-3 1PCS 1PCS BO-2 1PCS CO-1 BO-3 1PCS Référence Schéma Quantité 1PCS 1PCS BO-3 CO-1 1PCS CO-1 1PCS...
- Page 6 ZO-2 1PCS 2PCS ZO-3 1PCS 2PCS Référence Schéma Quantité Référence Schéma Quantité ZO-4 1PCS 12PCS QO-1 ZO-5 QO-1 1PCS 2PCS 6x45 10mm Patte de raccordement Boulon 6x45 ZO-6 12PCS 1PCS ZO-1 ZO-7 76PCS 1PCS Capuchon de finition Clé allen 4mm ZO-8 12PCS 1PCS...
- Page 7 PICTURE PICTURE TO-1 16PCS 3PCS 2PCS 8×100 TO-1 16PCS 3PCS 8×100 Référence Schéma Quantité Référence Schéma Quantité 74PCS 3PCS 36PCS lock nut 74PCS 3PCS lock nut LO-1 WO-1 38PCS LO-1 2PCS 38PCS 38PCS 2PCS Cache lame principal Cache lame B LO-2 308PCS 36PCS...
- Page 8 8. PLAN DE MONTAGE (dimensions en mm) 2944.5 2944.5 2773 2773 104.4...
