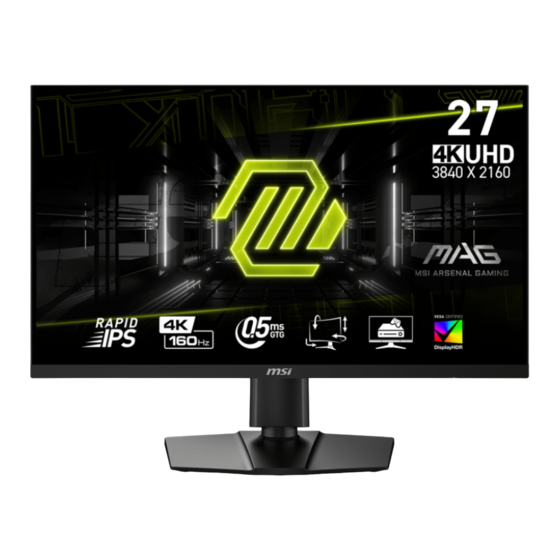

- Page 1 Série MAG Écran LCD MAG 274UPF E2 (3CC2) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................5 Vue d’ensemble de l’écran ..................6 Connexion de l’écran au PC ................... 8 Configuration de l’OSD ....................9 Bouton de navigation ....................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran MAG 274UPF E2 Documentation Guide de démarrage rapide Accessoires Pied de support avec vis...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Fixez le pied de support avec les vis dédiées. 3. Raccordez la base au pied de support et serrez la vis pour la fixer. 4.
- Page 5 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ Veuillez incliner légèrement l’écran vers l’arrière avant de le faire pivoter. ∙...
- Page 6 Vue d’ensemble de l’écran...
- Page 7 LED d’alimentation La LED s’allumera en blanc après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, elle s’allumera en orange. La LED s’allumera également en orange lorsque l’écran sera en mode veille. Trou pour routage des câbles Bouton d’alimentation et Bouton de navigation Prise d’alimentation Prise casque...
- Page 8 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’alimentation externe et le cordon d’alimentation. (Figure A) 4. Connectez l’alimentation externe à la prise d’alimentation de l’écran. (Figure B) 5.
- Page 9 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 10 Menus OSD ⚠ Important Les paramètres suivants sont grisés lors de la réception de signaux HDR : Night Vision (Vision nocturne) Contrast (Contraste) ∙ ∙ A.I. Vision Color Temperature (Température de ∙ ∙ couleur) Low Blue Light (Faible lumière bleue) ∙...
- Page 11 G.I. Menu de 1er niveau Menu de 2ème/3ème niveau Description Smart Crosshair Icon None (Aucun) ∙ Grâce à l’algorithme AI, cette fonction améliore (Réticule intelligent) (Icône) la visibilité du viseur dans le jeu. ∙ Les utilisateurs peuvent sélectionner la couleur et la position du viseur.
- Page 12 Gaming (Jeu) Menu de 1er niveau Menu de 2ème/3ème niveau Description Game Mode User (Utilisateur) ∙ Utilisez le bouton Haut ou Bas pour sélectionner (Mode Jeu) et prévisualiser les effets du mode. ∙ Appuyez sur le bouton OK pour confirmer et appliquer votre mode.
- Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description Refresh Rate Location Left Top (En ∙ L’emplacement est réglable dans le menu (Taux de (Emplace- haut à gauche) OSD. Appuyez sur le bouton OK pour confirmer rafraîchissement) ment) et appliquer votre emplacement du taux de Right Top (En rafraîchissement.
- Page 14 Professional (Professionnel) Menu de 1er niveau Menu de 2ème niveau Description Pro Mode Eco (Éco) ∙ Utilisez le bouton Haut ou Bas pour sélectionner et (Mode Pro) prévisualiser les effets du mode. User (Utilisateur) ∙ Appuyez sur le bouton OK pour confirmer et appliquer votre mode.
- Page 15 Image Menu de 1er niveau Menu de 2ème/3ème niveau Description Brightness 0-100 ∙ Ajustez correctement la luminosité en fonction de (Luminosité) l’éclairage environnant. Contrast 0-100 ∙ Ajustez correctement le contraste pour détendre (Contraste) vos yeux. Sharpness ∙ La netteté améliore la clarté et les détails des (Netteté) images.
- Page 16 PIP/PBP Menu de 1er niveau Menu de 2ème/3ème niveau Description OFF (ARRÊT) ∙ PIP (Image dans l’image) permet aux utilisateurs d’afficher simultanément Source HDMI™ 1 plusieurs sources vidéo sur un écran. Un programme est affiché en plein écran en HDMI™ 2 même temps qu’un ou plusieurs autres programmes sont affichés dans les fenêtres en incrustation.
- Page 17 Navi Key (Bouton de navigation) Menu de 1er niveau Menu de 2ème niveau Description Up (Haut) OFF (ARRÊT) ∙ Tous les éléments du bouton de navigation peuvent être ajustés via les menus OSD. Down (Bas) Brightness (Luminosité) Left (Gauche) Game Mode (Mode Jeu) Right (Droite) Smart Crosshair (Réticule intelligent)
- Page 18 Menu de 1er niveau Menu de 2ème niveau Description Transparency ∙ Les utilisateurs peuvent ajuster la transparence dans (Transparence) n’importe quel mode. OSD Time Out 5~30s ∙ Les utilisateurs peuvent ajuster la temporisation OSD (Temporisation dans n’importe quel mode. OSD) Power Button OFF (ARRÊT) ∙...
- Page 19 Caractéristiques Écran MAG 274UPF E2 Taille 27 pouces Courbure Plat Type de dalle Rapid IPS Résolution 3840x2160 (UHD) Ratio 16:9 Luminosité ∙ SDR typique : 400 nits ∙ Pic HDR : 400 nits Rapport de contraste 1000:1 Taux de rafraîchissement 160 Hz Temps de réponse...
- Page 20 Écran MAG 274UPF E2 Montage VESA ∙ Type de plaque : 75 x 75 mm ∙ Type de vis : M4 x 10 mm • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 21 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Mode Standard Standard Résolution HDMI™ USB-C Full HD 1920x1080 @60Hz 2560x1440 @60Hz @120Hz 3840x2160 @60Hz @120Hz @144Hz @160Hz Résolution de 720P synchronisation 720P @120Hz vidéo 1080P @60Hz @120Hz 2160P...
- Page 22 Mode PIP (ne supporte pas HDR) Standard Résolution HDMI™ USB-C Résolution de 720P synchronisation 1080P @60Hz vidéo @120Hz 2160P @50Hz @60Hz @120Hz Mode PBP 1 (ne supporte pas HDR) Standard Résolution HDMI™ USB-C Résolution de 720P synchronisation 1080P @60Hz vidéo 2160P @30Hz @50Hz...
- Page 23 Format de l’écran 16:10 (ne supporte pas HDR) Standard Résolution HDMI™ USB-C QHD+ 2560x1600 @60Hz @120Hz @144Hz @160Hz * La fonction HDMI™ VRR (taux de rafraîchissement variable) se synchronise avec Adaptive-Sync (ON/OFF).
- Page 24 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 25 Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Environnement ∙ Pour réduire les risques de blessures liées à la chaleur ou les risques de surchauffe de l’appareil, ne le placez pas sur une surface inégale ou instable et n’obstruez pas...
- Page 26 ∙ Si l’une des situations suivantes survient, faites vérifier l’appareil par du personnel de réparation : • Le cordon d’alimentation ou la prise est endommagé. • Du liquide est entré dans l’appareil. • L’appareil a été exposé à l’humidité. • L’appareil ne fonctionne pas correctement ou vous n’arrivez pas à l’utiliser selon le guide d’utilisation.
- Page 27 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 28 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 29 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 30 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
