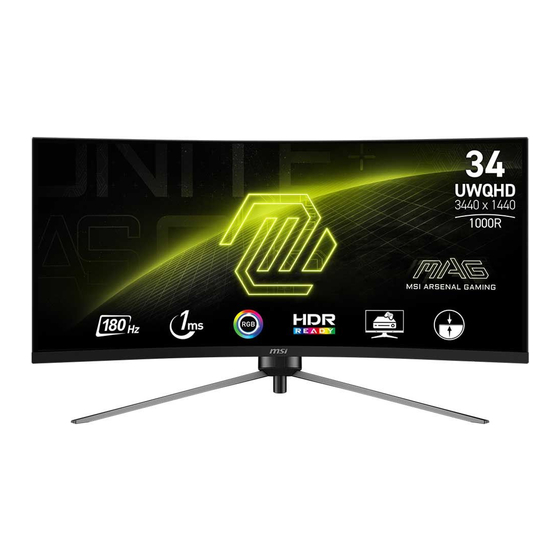

- Page 1 Série MAG Écran LCD MAG 345CQR (3DD1) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................5 Vue d’ensemble de l’écran ..................6 Connexion de l’écran au PC ................... 8 Configuration de l’OSD ....................9 Bouton de navigation ....................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran MAG 345CQR Documentation Guide de démarrage rapide Cordon d’alimentation Accessoires...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection. Alignez le pied de support sur la rainure de l’écran. 2. Poussez le pied de support vers la rainure de l’écran jusqu’à ce qu’il se verrouille en place. 3.
- Page 5 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ Veuillez incliner légèrement l’écran vers l’arrière avant de le faire pivoter. ∙...
- Page 6 Vue d’ensemble de l’écran...
- Page 7 LED d’alimentation La LED s’allumera en blanc après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, elle s’allumera en orange. La LED s’allumera également en orange lorsque l’écran sera en mode veille. Bouton d’alimentation et Bouton de navigation Encoche de sécurité...
- Page 8 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’alimentation externe et le cordon d’alimentation. (Figure A) 4. Connectez l’alimentation externe à la prise d’alimentation de l’écran. (Figure B) 5.
- Page 9 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 10 Menus OSD ⚠ Important Les paramètres suivants sont grisés lors de la réception de signaux HDR : Night Vision (Vision nocturne) Brightness (Luminosité) ∙ ∙ MPRT Contrast (Contraste) ∙ ∙ Low Blue Light (Faible lumière bleue) Color Temperature (Température de ∙...
- Page 11 Menu de 1er niveau Menu de 2ème/3ème niveau Description A.I. Vision OFF (ARRÊT) ∙ A.I. Vision améliore la qualité de l’image en augmentant le contraste des images et la ON (MARCHE) luminosité de l’arrière-plan. ∙ L’activation de A.I. Vision affectera : Fonction affectée État de la fonction »...
- Page 12 Menu de 1er niveau Menu de 2ème/3ème niveau Description Alarm Clock Location Left Top ∙ Après avoir réglé l’heure, appuyez sur le (Réveil) (Emplace- (En haut à gauche) bouton OK pour activer la minuterie. ment) ∙ Les utilisateurs doivent restaurer Right Top manuellement leur alarme préréglée après (En haut à...
- Page 13 Professional (Professionnel) Menu de 1er niveau Menu de 2ème niveau Description Pro Mode Eco (Éco) ∙ Utilisez le bouton Haut ou Bas pour sélectionner et (Mode Pro) prévisualiser les effets du mode. User (Utilisateur) ∙ Appuyez sur le bouton OK pour confirmer et appliquer votre mode.
- Page 14 Image Menu de 1er niveau Menu de 2ème/3ème niveau Description Brightness 0-100 ∙ Ajustez correctement la luminosité en (Luminosité) fonction de l’éclairage environnant. Contrast 0-100 ∙ Ajustez correctement le contraste pour (Contraste) détendre vos yeux. Sharpness ∙ La netteté améliore la clarté et les détails (Netteté) des images.
- Page 15 PIP/PBP Menu de 1er niveau Menu de 2ème/3ème niveau Description OFF (ARRÊT) ∙ PIP (Image dans l’image) permet aux utilisateurs d’afficher simultanément Source HDMI™1 plusieurs sources vidéo sur un écran. Un programme est affiché en plein écran en HDMI™2 même temps qu’un ou plusieurs autres programmes sont affichés dans les fenêtres en incrustation.
- Page 16 Navi Key (Bouton de navigation) Menu de 1er niveau Menu de 2ème niveau Description Up (Haut) OFF (ARRÊT) ∙ Tous les éléments du bouton de navigation peuvent être ajustés via les menus OSD. Down (Bas) Brightness (Luminosité) Left (Gauche) Game Mode (Mode Jeu) Right (Droite) Screen Assistance (Aide à...
- Page 17 Menu de 1er niveau Menu de 2ème niveau Description Transparency ∙ Les utilisateurs peuvent ajuster la transparence (Transparence) dans n’importe quel mode. OSD Time Out 5~30s ∙ Les utilisateurs peuvent ajuster la temporisation (Temporisation OSD) OSD dans n’importe quel mode. RGB LED (LED RGB) Red (Rouge) ∙...
- Page 18 Caractéristiques Écran MAG 345CQR Taille 34 pouces Courbure Courbe 1000R Type de panneau Résolution 3440 x 1440 (UWQHD) Format d’image 21:9 Luminosité SDR typique 300 nits Rapport de contraste 3000:1 Taux de rafraîchissement 180 Hz 1 ms (MPRT) Temps de réponse 4 ms (GtG) ∙...
- Page 19 Écran MAG 345CQR ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 20 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Mode Standard Standard Résolution HDMI™ Full HD 1920x1080 @60Hz @60Hz 2560x1440 @120Hz @50Hz @60Hz @100Hz UWQHD 3440x1440 @120Hz @165Hz @180Hz 720P @60Hz 1080P @120Hz Résolution de @30Hz synchronisation vidéo 2160P...
- Page 21 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 22 Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Environnement ∙ Pour réduire les risques de blessures liées à la chaleur ou les risques de surchauffe de l’appareil, ne le placez pas sur une surface inégale ou instable et n’obstruez pas...
- Page 23 ∙ Si l’une des situations suivantes survient, faites vérifier l’appareil par du personnel de réparation : • Le cordon d’alimentation ou la prise est endommagé. • Du liquide est entré dans l’appareil. • L’appareil a été exposé à l’humidité. • L’appareil ne fonctionne pas correctement ou vous n’arrivez pas à l’utiliser selon le guide d’utilisation.
- Page 24 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 25 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 26 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 27 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
