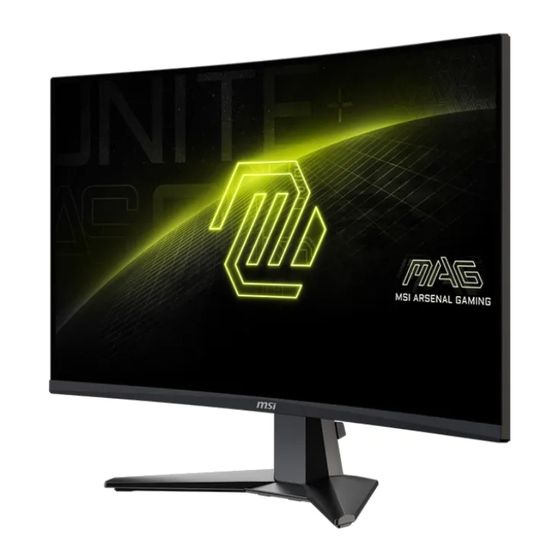

- Page 1 Série MAG Écran LCD MAG 27CQ6F (3CD9) MAG 27CQ6PF (3CD9) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................6 Vue d’ensemble de l’écran ..................8 Connexion de l’écran au PC ................. 11 Configuration de l’OSD ....................12 Touche Navi ......................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran MAG 27CQ6F MAG 27CQ6PF Documentation Guide de démarrage rapide Accessoires...
- Page 4 MAG 27CQ6F 1. Laissez l’écran dans son emballage de protection. Alignez et poussez doucement le pied de support vers la rainure de l’écran jusqu’à ce qu’il se verrouille en place.
- Page 5 MAG 27CQ6PF 1. Laissez l’écran dans son emballage de protection. Alignez le pied de support sur la rainure de l’écran. 2. Fixez le pied de support avec les vis dédiées. 3. Raccordez la base au pied de support et serrez la vis pour la fixer. 4.
- Page 6 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. MAG 27CQ6F -5° 20°...
- Page 7 MAG 27CQ6PF 130mm 30° 30° -5° 20°...
- Page 8 Vue d’ensemble de l’écran MAG 27CQ6F...
- Page 9 MAG 27CQ6PF...
- Page 10 Bouton d’alimentation et Touche Navi LED d’alimentation La LED s’allumera en blanc après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, elle s’allumera en orange. La LED s’allumera également en orange lorsque l’écran sera en mode veille. Prise d’alimentation Organisateur de câble Trou pour routage des câbles...
- Page 11 3. Connectez le cordon d’alimentation à la prise d’alimentation de l’écran. (Figure A) 4. Branchez le cordon d’alimentation dans la prise électrique. (Figure B) 5. Allumez l’écran. (Figure C) 6. Allumez l’ordinateur puis attendez que l’écran détecte automatiquement la source du signal. MAG 27CQ6F MAG 27CQ6PF...
- Page 12 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Touche Navi L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙...
- Page 13 Menus OSD ⚠ Important Les paramètres suivants sont grisés lors de la réception de signaux HDR : Night Vision (Vision nocturne) A.I. Vision ∙ ∙ MPRT Brightness (Luminosité) ∙ ∙ Low Blue Light (Faible lumière bleue) Contrast (Contraste) ∙ ∙ HDCR Color Temperature ∙...
- Page 14 Menu de 1er niveau Menu de 2ème/3ème niveau Description A.I. Vision OFF (ARRÊT) ∙ A.I. Vision améliore la qualité de l’image en augmentant le contraste des images et la luminosité de l’arrière-plan. ON (MARCHE) ∙ L’activation de A.I. Vision affectera : Fonction affectée État de la fonction »...
- Page 15 Menu de 1er niveau Menu de 2ème/3ème niveau Description Alarm Clock Location Left Top ∙ Après avoir réglé l’heure, appuyez sur le (Réveil) (Emplace- (En haut à gauche) bouton OK pour activer la minuterie. ment) ∙ Les utilisateurs doivent restaurer Right Top manuellement leur alarme préréglée après la (En haut à...
- Page 16 Menu de 1er niveau Menu de 2ème/3ème niveau Description Adaptive-Sync OFF (ARRÊT) ∙ La technologie Adaptive-Sync empêche la distorsion de l’écran. ON (MARCHE) ∙ Lorsque la technologie Adaptive-Sync est activée, il est obligatoire d’activer la fonction HDMI™ VRR*. ∙ La fonction HDMI™ VRR (taux de rafraîchissement variable) se synchronise avec Adaptive-Sync (ON/OFF) et est désactivée lorsque l’option Format de l’écran...
- Page 17 Menu de 1er niveau Menu de 2ème niveau Description MPRT OFF (ARRÊT) ∙ La fonction MPRT est disponible lorsque le taux de rafraîchissement est supérieur à 85 Hz. ON (MARCHE) ∙ L’activation de MPRT affectera : Fonction affectée État de la fonction »...
- Page 18 Menu de 1er niveau Menu de 2ème/3ème niveau Description Screen Size Auto ∙ Les utilisateurs peuvent ajuster la taille de (Taille de l’écran) l’écran dans n’importe quel mode, n’importe quelle résolution et n’importe quel taux de rafraîchissement de l’écran. 16:9 16:10 Source d’entrée Menu de 1er niveau...
- Page 19 Settings Menu de 1er niveau Menu de 2ème niveau Description Language (Langue) 繁體中文 ∙ Les utilisateurs doivent appuyer sur le bouton OK pour confirmer et appliquer le réglage de la langue. English ∙ La langue est un réglage indépendant. Le réglage de la langue des utilisateurs remplacera la valeur Français d’usine par défaut.
- Page 20 Menu de 1er niveau Menu de 2ème niveau Description HDMI™ CEC OFF (ARRÊT) ∙ La technologie HDMI™ CEC (Consumer Electronics Control) supporte les appareils de marque Sony PlayStation®, Nintendo® Switch™, Xbox Series ON (MARCHE) X|S ainsi que d’autres appareils audiovisuels compatibles avec la fonction CEC.
- Page 21 Caractéristiques Écran MAG 27CQ6F MAG 27CQ6PF Taille 27 pouces Courbure 1500R Type de dalle Rapid VA Résolution 2560x1440 (WQHD) Ratio 16:9 Luminosité SDR (nits) Rapport de contraste 5000:1 Taux de rafraîchissement 180 Hz Temps de réponse ∙ 1 ms (MPRT) ∙...
- Page 22 Écran MAG 27CQ6F MAG 27CQ6PF Montage VESA ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm...
- Page 23 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Mode standard par défaut Standard Résolution HDMI™ 640x480 @60Hz @67Hz @72Hz @75Hz Mode Dos 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA...
- Page 24 Mode standard par défaut Standard Résolution HDMI™ Résolution de 480P synchronisation 576P vidéo 720P 1080P @50Hz @60Hz @120Hz 2160P @50Hz @60Hz Fonction HDMI™ VRR* * La fonction HDMI™ VRR (taux de rafraîchissement variable) se synchronise avec Adaptive-Sync (ON/OFF). Pour activer ou désactiver le VRR, veuillez utiliser Adaptive-Sync.
- Page 25 Format de l’écran 16:10 (ne supporte pas HDR) Standard Résolution HDMI™ 2560x1600 @60Hz @85Hz @120Hz @144Hz Résolution de 480P synchronisation 576P vidéo 720P 1080P @50Hz @60Hz @120Hz 2160P @50Hz @60Hz...
- Page 26 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 27 Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Environnement ∙ Pour réduire les risques de blessures liées à la chaleur ou les risques de surchauffe de l’appareil, ne le placez pas sur une surface inégale ou instable et n’obstruez pas...
- Page 28 ∙ Si l’une des situations suivantes survient, faites vérifier l’appareil par du personnel de réparation : • Le cordon d’alimentation ou la prise est endommagé. • Du liquide est entré dans l’appareil. • L’appareil a été exposé à l’humidité. • L’appareil ne fonctionne pas correctement ou vous n’arrivez pas à l’utiliser selon le guide d’utilisation.
- Page 29 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la...
- Page 30 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 31 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 32 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
