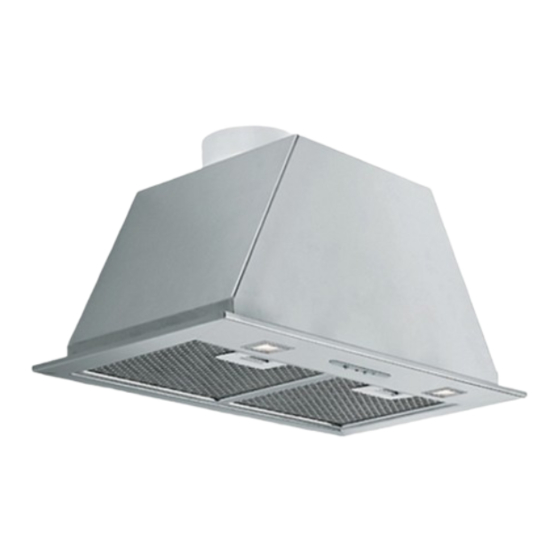

- Page 1 MARA SECONDO INSERT FIMAR22B5SS FIMAR28B5SS FIMAR28B9SS AISEC22B5SS AISEC28B5SS AISEC28B9SS INSTRUCTIONS BOOKLET LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES Ed. 2008...
- Page 2 Dear Sir/Madam, congratulations! You have purchased a prestigious range hood of guaranteed quality. For best results, we suggest that you carefully follow the operating and maintenance instructions provided in this booklet; in addition, to order spare charcoal filters, use the special coupon on the cover. Chère Madame/Cher Monsieur, félicitations! Vous venez d’acheter une hotte haut de gamme.
- Page 6 HOOD INSERT Fig. C Fig. O...
- Page 7 OPTIONAL: Duct transition kit (only for 2 motors version) (Seulement pour modéle 2 moteurs) (Solo por versión 2 motores) 10 13/16" 9 13/16" 10 3/16" 16 3/4" 8 11/16" 17 5/8"...
- Page 9 INSTRUCTIONS BOOKLET WARNINGS This instruction booklet must be kept together with the appliance for future reference. If the appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings.
- Page 10 TECHNICAL SPECIFICATIONS The technical data pertaining to the electric appliance The technical specifica- tions of the appliance are shown on the rating plates located inside the range hood. INSTALLATION (Section reserved for qualified installers of the range hood) Minimum distance: distance between the main top of the cooking appliance and the bottom-most section of the hood.
- Page 11 - the brown/black wire must be used for the phase; the cable must not come into contact with hot parts (over 75°C). - fit a plug that is suitable for the load to the power cable, and connect it to a suitable power outlet.
- Page 12 OPERATION TWO BUTTON CONTROL PANEL LIGHT - Switch A Position 0: the light is off. Position 1: the light is on. SPEED - Switch B This is used to start and set the speed of the motor, from 1 to 3, or with continuous speed variator, depending on the version.
- Page 13 LIGHTING ASSEMBLY AND REPLACEMENT SPOTLIGHT How to replace a square halogen light: a) Check that the equipment is disconnected from the power supply. b) Open the panel completely till 90° (see figure) pressing the PUSH button c) Replace the lamp with a similar one (halogen, max 20 W, 12 Volt, G4 con- nection).
- Page 14 designed for cleaning steel. Using abrasive substances or rough cloths will inevitably damage the finish of steel. The steel surface will be irrevocably damaged if the instructions above are not complied with. Keep these instructions together with the instructions for use of your hood. The manufacturer accepts no liability for any damage caused by non-compli- ance with the instructions above.
- Page 15 ASSEMBLY INSTRUCTIONS (fig. O) Step 1: - Remove the metal filters Step 2: - Screw off the screws (A) and remove the botton part. Step 3: - Insert the hood into the forniture hole fix the hood using 8 screws for wood (B).
- Page 16 LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de be- soin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondan- La notice a été...
- Page 17 Pour exécuter cette opération, le constructeur recommande l’utilisation des lingettes détergentes fournies avec la lampe. Le fabricant décline toute responsabilité pour les dommages éventuels en cas d’emploi d’autres types de détergents. CARACTÉRISTIQUES TECHNIQUES Les données techniques de l’appareil sont reportées sur les plaques qui se trouvent à...
- Page 18 Important: La hotte est fournie équipée d’un câble d’alimentation de 1,5 m (5 pieds) avec une fiche moulée NEMA 5-15 pour la connexion à une prise de courant de 120 Vca, 60 Hz, 15 A. Cette prise de courant doit être située dans la zone de la couverture du tuyau d’évacuation au-dessus de la hotte.
- Page 19 Indication spécifique pour l’Allemagne : Quand la hotte fonctionne en même temps que des appareils alimentés avec de l’énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar). HOTTE VERSION À...
- Page 20 2. FILTRES AU CHARBON ACTIF Procéder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d’accéder facilement aux deux filtres qui sont accrochés sur le côté droit et gauche du convoyeur.
- Page 21 ENTRETIEN ET NETTOYAGE L ’entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage fréquent des filtres et du support correspondant évite à...
- Page 22 Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la com- bustion (chaudières, cheminées, etc.). Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l’intérieur de la hotte. La distance minimale de sécurité entre la table de cuisson et la hotte doit être d’au moins 65 cm (25,6”).
- Page 23 MANUAL DE INSTRUCCIONES ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspon- dientes.
- Page 24 eliminar los resíduos de plásticos protecto y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta. La utilización de otra tipologia de detergentes exime al fabricante de la re- sponsabilidad de los daños que se puedan derivar.
- Page 25 HAY QUE EQUIPAR ESTE APARATO DE UNA INSTALACIÓN DE PUESTA A TIERRA. Importante: La campana está equipada de un cable de alimentación de 1,5 metros (5 pies) con un enchufe NEMA 5-15 para la conexión a una toma de 120 VAC, 60 Hz, 15 A.
- Page 26 CAMPANA EXTRACTORA EN LA VERSIÓN CON RECICLADO INTERIOR (filtrante) En esta versión el aire pasa a través de los filtros de carbón activo para ser purificado y ser reciclado en el ambiente de la cocina. Controle que los filtros de carbón activo estén montados en el motor, en caso contrario debe montarlos siguiendo las instrucciones del punto H.
- Page 27 2. FILTROS DE CARBÓN ACTIVO Para sustituir el filtro de carbono proceder de la forma siguiente: saque el filtro metálico como se indica arriba. De este modo se accede fácilmente a los 2 filtros que están sujetos a los lados, derecho e izquierdo del mo- tor.
- Page 28 Para las operaciones de desmontaje - montaje le rogamos consultar las instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante. 2. FILTROS DE CARBÓN ACTIVO Su función es retener los olores presentes en el flujo del aire que pasa por ellos.
- Page 29 Antes de proceder a cualquier operación de limpieza o manutención, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos de- rivados de la omisión de las prescripciones indicadas en el libro de instruc- ciones adjunto y concernientes especialmente, a las indicaciones en tema de instalación, uso y mantenimiento del aparato.
- Page 30 Note...
