Manuels Connexes pour YSI EcoSense EC300A
Sommaire des Matières pour YSI EcoSense EC300A

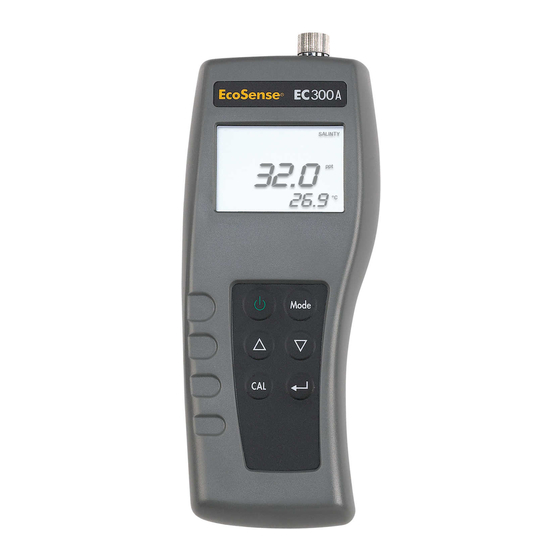

- Page 1 Guide d’Utilisation DOCUMENT nº 606042REF ® EcoSense EC300A ® EcoSense EC300M Appareil de mesure conductivité, la salinité et la température G UI DE D’UTILISAT ION França is...
-
Page 2: Comment Nous Contacter Ysi
: (i) installation, exploitation ou utilisation du produit d’une façon non conforme aux instructions écrites d’YSI ; (ii) abus ou mésusage du produit ; (iii) manquement à l’entretien du produit conformément aux instructions écrites d’YSI ou aux procédures industrielles normales ;... -
Page 3: Table Des Matières
C O N T E N U Consignes de sécurité ................1 Le Boîtier de l’appareil ............1 Contenu de l'emballage ..............1 Déballage .....................2 Installation ....................2 Mise en place de la pile ............2 Utilisation prévue et exposé sommaire ..........2 Explications de l’affichage ..............4 Explications des touches de fonctionnement ........5 Méthodes de fonctionnement ..............7... - Page 4 Accessoires/Numéros de pièces .............14 Service Technique ................14 Fiche technique .................15...
-
Page 5: Consignes De Sécurité
4. Si l’appareil ne fonctionne pas correctement après l’étape 3, contactez YSI en vue d’une réparation ou d’un remplacement éventuels. C O N T E N U D E L' E M B A L L A G E Cat. -
Page 6: Déballage
été endommagés lors de l'expédition. Comparez les pièces reçues aux matériaux répertoriés dans la section des contenus du paquet. Notifiez immédiatement YSI s'il s'avère que des pièces sont endommagées ou manquantes. Conservez les matériaux d'emballage jusqu'à ce que le fonctionnement correct de l'appareil soit confirmé. - Page 7 élimination du bruit de 50/60 Hz c. a. Cet appareil de mesure est convivial et particulièrement souple dans les applications sur le terrain, industrielles et en laboratoire. Les principales différences entre les YSI EC300A et EC300M incluent : • Le EC300A peut stocker 50 bases de données, tandis que le EC300M peut stocker 250 bases de données.
-
Page 8: Explications De L'affichage
E X P L I C A T I O N S D E L ’ A F F I C H A G E Figure 2 Nombre La description S’affiche lors de la mesure de la conductivité Indicateur de pile déchargée. Indicateur de Minuterie Recal (EC300M uniquement) Affichage principal des valeurs de conductivité... -
Page 9: Explications Des Touches De Fonctionnement
F O N C T I O N N E M E N T Mode EcoSense INPU Date Recal Timer Time Figure 3 Numéro Touche Explication Touche Marche-Arrêt. Allume et éteint l’appareil. Mode EcoSense ® YSI EcoSense Handheld Overlay 12/19/2016... - Page 10 EcoSense DO200M l’étalonnage actuel et d’afficher le ® parameter d’étalonnage suivant. Lors de la configuration de YSI EcoSense Handheld Overlay YSI EcoSense Handheld Overlay oSense Handheld Overlay l’étalonnage, appuyez sur cette 12/19/2016 12/19/2016 2016 touche pour enregistrer le INPUT paramètre actuel en mémoire.
-
Page 11: Méthodes De Fonctionnement
M É T H O D E S D E F O N C T I O N N E M E N T Modes de mesure 1. Température – La température actuelle de la solution s’affiche constamment. 2. Conductivité compensée par la température – Mesure de conductivité, compensée de 25 °C ou d’une autre valeur spécifiée entre 15 et 25 °C. -
Page 12: Cell
CELL Le deuxième écran affiche CELL et la valeur actuelle de la cellule. La valeur par défaut de la cellule, affichée dans la partie inférieure droite de l’écran, est de 5,00. L’appareil accepte une variation de ±0,50 avant d’afficher un message d’erreur. -
Page 13: Mesure De La Conductivité
régler la valeur de conductivité sur celle du standard de conductivité à 25 °C. Appuyez sur Entrée pour étalonner. L’appareil émet deux signaux sonores pour indiquer que l’étalonnage est réussi, puis passe automatiquement en mode de fonctionnement normal. Mesure de la conductivité 1. -
Page 14: Télécharger Des Données Dans Un Ordinateur - Ec300M Uniquement
Télécharger des données dans un ordinateur - EC300M uniquement Le EC300M comporte une connexion micro USB qui permet à l’instrument d’être connecté à un ordinateur doté du système d’exploitation Windows 7 ou Windows 10. Une fois la connexion établie, les données enregistrées par l’appareil peuvent être téléchargées dans un ordinateur. -
Page 15: Dépannage
Maintenez la touche Date et Heure enfoncée pendant 3 secondes pour régler les informations de date et d’heure. Utilisez les touches de déplacement vers le haut ou vers le bas pour régler l’heure, les minutes (Min) et les secondes (Sec). Appuyez sur Entrée pour confirmer chaque sélection. -
Page 16: Ouverture Du Fichier De Données Avec Excel
AFFICHAGE AFFICHAGE PROBLÈME SOLUTION POSSIBLE PRINCIPAL SECONDAIRE OvEr/Undr OvEr Température • Augmentez/Diminuez > 90,0 °C la température de l’échantillon. temperature. Undr Température < -10,0 °C • Retournez l’appareil au centre de service. Ouverture du fichier de données avec Excel ® Selon les paramètres de région et de langue de votre ordinateur, les données de mesures peuvent être formatées incorrectement par Excel ®... -
Page 17: Entretien
5. À l’étape 2 de l’assistant d’importation de texte, choisissez Point- virgule. 6. À l’étape 3, cliquez sur la colonne contenant les données mal formatées. Cette colonne sera surlignée en noir. Choisissez le Texte sous le Format de données de colonne. Effectuez cette action pour chaque colonne contenant des données mal formatées. - Page 18 Téléphone : 800 897 4151 (États-Unis) +1 937 767 2762 (monde entier), du lundi au vendredi, de 8h00 à 17h00, heure de l’Est des États-Unis E-mail : info@ysi.com Adresse postale : YSI Incorporated 1725 Brannum Lane Yellow Springs, OH 45387 États-Unis Internet : ysi.com...
- Page 19 F I C H E T E C H N I Q U E Cette fiche technique représente un fonctionnement typique; elle est susceptible d’être modifiée sans préavis. Visiter le site Web de YSI pour prendre connaissance des toutes dernières caractéristiques techniques.
- Page 20 RoHS 2011/65/EU WEEE 2012/19/EU Normes EN61326-1:2013 (IEC 61326-1:2012) harmonisées : IEC 61000-3-2:2005 IEC 61000-3-3:2008 IEC 61000-4-2:2008 IEC 61000-4-3:2006 IEC 61000-4-4:2004 IEC 61000-4-6:2008 IEC 61000-4-8:2009 Article n° 606042REF Révision B ; Décembre 2017 Pour la dernière version de ce manuel, visite www.ysi.com...
