Manuels Connexes pour Denon PMA1520AEBKE2
Sommaire des Matières pour Denon PMA1520AEBKE2
- Page 1 DENON MARQUE: PMA1520AEBKE2 REFERENCE: 4086791 CODIC:...

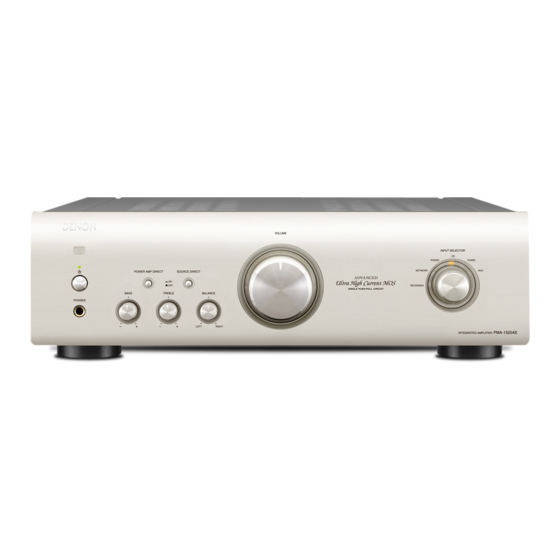

- Page 2 Contenu Connexions Lecture Réglages Conseils Annexe PMA-1520AE AMPLIFICATEUR INTÉGRÉ Manuel de l’Utilisateur Vous pouvez imprimer plus d’une page d’un PDF sur une seule feuille de papier. Panneau avant Panneau arrière Télécommande Index...
- Page 3 Contenu Connexions Lecture Réglages Conseils Annexe Contenu Lecture Accessoires ························································································ 3 Insertion des piles ············································································ 4 Mise sous tension ·········································································· 22 Portée de la télécommande ····························································· 4 Sélection de la source d’entrée ······················································ 23 Caractéristiques ··············································································· 5 Réglage du volume········································································· 23 Nomenclature et fonctions Coupure temporaire du son ···························································...
- Page 4 Lecture Réglages Conseils Annexe Nous vous remercions d’avoir acquis cet appareil Denon. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après avoir lu le manuel, veuillez le conserver pour toute référence future. Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil.
- Page 5 Contenu Connexions Lecture Réglages Conseils Annexe Insertion des piles Portée de la télécommande q Déplacez le couvercle arrière dans la Pointez la télécommande vers le capteur de télécommande de l’unité. direction de la flèche et retirez-le. Environ 7 m 30° 30°...
- Page 6 Contenu Connexions Lecture Réglages Conseils Annexe Caractéristiques • Advanced UHC-MOS Single Push-pull Circuit • Borne Pre Out Des transistors à effet de champ (FET) UHC-MOS nouvelle génération La borne Pre Out permet d’étendre les possibilités du système en sont utilisés pour l’étage de sortie de l’amplificateur de puissance. La utilisant un autre amplificateur de puissance qui pilote un amplificateur recommandation de puissance d’utilisation a été...
- Page 7 Contenu Connexions Lecture Réglages Conseils Annexe Nomenclature et fonctions Pour les touches non décrites ici, voir la page indiquée entre parenthèses ( ). Panneau avant Panneau avant Panneau arrière Télécommande Index...
- Page 8 Contenu Connexions Lecture Réglages Conseils Annexe Commande BASS Pour ajuster les basses (vpage 23). Commande TREBLE Pour ajuster les aigus (vpage 23). Commande BALANCE Pour ajuster l’équilibre de sortie du volume depuis les enceintes gauche et droite (vpage 23). Commande VOLUME Pour ajuster le niveau du volume (vpage 23). q w e Molette INPUT SELECTOR Pour sélectionner la source d’entrée (vpage 23).
- Page 9 Contenu Connexions Lecture Réglages Conseils Annexe REMARQUE • Les fonctions r, t et y sont uniquement disponibles lorsque la touche SOURCE DIRECT est désactivée. • Lorsque la commande VOLUME est réglée juste après la position 12:00 (au-delà du milieu), les réglages qui peuvent être effectués avec les commandes BASS et TREBLE sont réduits.
- Page 10 Contenu Connexions Lecture Réglages Conseils Annexe Panneau arrière Connecteurs audio (AUDIO) Prise CA (AC IN) Utilisés pour connecter les lecteurs (vpage 17 , 18). Utilisée pour brancher le cordon d’alimentation (vpage 20). Connecteurs REC OUT (RECORDER) Prises REMOTE CONTROL Utilisés pour connecter la borne d’entrée d’un enregistreur Prise d’extension pour utilisation future.
- Page 11 Elles permettent d’ajuster le niveau du volume (vpage 23). Touche MUTE (:) Elle permet de mettre l’audio en sourdine (vpage 23) • La télécommande fournie permet de piloter les lecteurs CD Denon ainsi que le lecteur audio réseau. Lorsque vous l’utilisez, référez-vous également au mode d’emploi des autres périphériques.
- Page 12 Conseils Annexe Fonctionnement du lecteur CD Pour utiliser le lecteur CD Denon, appuyez sur la touche REMOTE MODE CD pour basculer la télécommande sur le mode de fonctionnement du lecteur CD. • La touche REMOTE MODE CD s’allume pendant environ deux secondes.
- Page 13 Réglages Conseils Annexe Fonctionnement du lecteur audio réseau Pour utiliser le lecteur audio réseau Denon, appuyez sur la touche REMOTE MODE NET pour basculer la télécommande sur le mode de fonctionnement NETWORK. • REMOTE MODE NET s’allume pendant deux secondes environ.
- Page 14 Contenu Connexions Lecture Réglages Conseils Annexe Connexions 2 Câbles utilisés pour les connexions Connexion des enceintes (vpage 14) Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter. Connexion d’un dispositif de lecture (vpage 17) Connexion d’un dispositif d’enregistrement (vpage 18) Câble audio Connexion du cordon d’alimentation (vpage 20) Câble d’enceinte...
- Page 15 Contenu Connexions Lecture Réglages Conseils Annexe Connexion des enceintes REMARQUE Connexion des câbles d’enceintes • Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les • Connectez les câbles d’enceinte de façon à...
- Page 16 Contenu Connexions Lecture Réglages Conseils Annexe Connexion des enceintes A/B • Un signal identique sort des bornes SPEAKERS A et SPEAKERS B. • Pour la connexion d’un seul ensemble d’enceintes, utilisez les bornes SPEAKERS A ou SPEAKERS B. SPEAKERS A SPEAKERS B Panneau avant Panneau arrière Télécommande...
- Page 17 Contenu Connexions Lecture Réglages Conseils Annexe Connexion à double câblage • Lors du double câblage d’enceintes qui peuvent être bi-câblées, connectez les bornes des gammes moyenne et haute aux bornes SPEAKERS A (ou SPEAKERS B), et connectez les bornes de la gamme basse aux bornes SPEAKERS B (ou SPEAKERS A). • Cette connexion limite l’effet d’interférence de signaux entre les enceintes de la gamme haute et les enceintes de la gamme basse, vous permettant de profiter de lecture haute qualité.
- Page 18 Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un dispositif de lecture Vous pouvez connecter des platines, des tuners, des lecteurs CD et des lecteurs audio réseau à cet appareil. Un bruit “retentissant” provenant des enceintes peut se produire lorsque vous sélectionnez la source d’entrée “PHONO” sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine.
- Page 19 Contenu Connexions Lecture Réglages Conseils Annexe Connexion d’un dispositif d’enregistrement Périphérique d’enregistrement AUDIO AUDIO AUDIO AUDIO REMARQUE • N’insérez jamais la fiche à broche de court-circuit dans les bornes de sortie pour l’enregistrement (RECORDER). Cela pourrait endommager l’appareil. Panneau avant Panneau arrière Télécommande Index...
- Page 20 Contenu Connexions Lecture Réglages Conseils Annexe Connexion des amplificateurs Amplificateur de puissance Préamplificateur AUDIO AUDIO AUDIO AUDIO AC IN REMARQUE • N’insérez jamais la fiche à broche de court-circuit dans les bornes PRE OUT. Cela pourrait endommager l’appareil. Panneau avant Panneau arrière Télécommande Index...
- Page 21 Contenu Connexions Lecture Réglages Conseils Annexe Connexion du cordon d’alimentation Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. AC IN Cordon d’alimentation (fourni) Vers la prise murale (CA 230 V, 50/60 Hz) Panneau avant Panneau arrière Télécommande Index...
- Page 22 Contenu Connexions Lecture Réglages Conseils Annexe Lecture Mise sous tension (vpage 22) Réglage de la tonalité (vpage 23) Lecture de CD (vpage 24) Sélection de la source d’entrée (vpage 23) Réglage du volume (vpage 23) Enregistrement (vpage 24) Coupure temporaire du son (vpage 23) Panneau avant Panneau arrière Télécommande Index...
- Page 23 Contenu Connexions Lecture Réglages Conseils Annexe Mise sous tension AMP POWER Appuyez sur X sur cet appareil pour mettre l’appareil Touches de sous tension. sélection de la Le témoin d’entrée de la source sélectionnée s’allume. source d’entrée • Appuyez sur AMP POWER pour mettre l’appareil sous tension à...
- Page 24 Contenu Connexions Lecture Réglages Conseils Annexe Sélection de la source d’entrée Coupure temporaire du son Appuyez sur la touche de sélection de la source d’entrée Appuyez sur MUTE :. pour la lecture. L ’indicateur d’alimentation de l’unité principale clignote en rouge. Le témoin de la source d’entrée sélectionnée s’allume.
- Page 25 Contenu Connexions Lecture Réglages Conseils Annexe Lecture de CD Enregistrement Cette section utilise la lecture d’un CD comme exemple. Appuyez sur la touche de sélection de la source d’entrée (CD, NETWORK, PHONO, AUX ou TUNER) à lire. Appuyez sur X sur cet appareil pour mettre l’appareil sous tension.
- Page 26 Contenu Connexions Lecture Réglages Conseils Annexe Réglages Réglage du mode Veille automatique (vpage 26) Réglage du mode Power Amp Direct (vpage 27) Panneau avant Panneau arrière Télécommande Index...
- Page 27 Contenu Connexions Lecture Réglages Conseils Annexe Réglage du mode Veille automatique Vous pouvez régler l’appareil pour basculer automatiquement en mode Mise hors tension du mode Veille auto veille s’il n’est pas utilisé pendant 30 minutes lorsqu’il n’y a aucune entrée audio.
- Page 28 Contenu Connexions Lecture Réglages Conseils Annexe Réglage du mode Power Amp Direct Lorsqu’un préamplificateur est connecté à cet appareil et que ce dernier Activation du mode Power Amp Direct est utilisé en tant qu’amplificateur de puissance, suivez les instructions ci-dessous pour activer le mode Power Amp Direct. Appuyez sur POWER AMP DIRECT sur l’unité...
- Page 29 Le son est interrompu ou on entend des bruits........(33) Je souhaite utiliser cet appareil comme préamplificateur ....(29) Je souhaite faire fonctionner un lecteur CD Denon ou un lecteur audio réseau à l’aide de la télécommande de cet appareil ....(29) Je souhaite empêcher l’appareil de basculer automatiquement en mode veille ..................(29)
- Page 30 Je souhaite utiliser cet appareil comme préamplificateur • Branchez l’amplificateur de puissance sur les bornes PRE OUT de cet appareil (vpage 19). Je souhaite faire fonctionner un lecteur CD Denon ou un lecteur audio réseau à l’aide de la télécommande de cet appareil • Basculez le mode de fonctionnement de la télécommande (vpage 11, 12).
- Page 31 Contenu Connexions Lecture Réglages Conseils Annexe Dépistage des pannes En cas de problème, vérifiez d’abord les éléments suivants: 1. Les connexions sont-elles correctes ? 2. Avez-vous suivi les instructions du manuel ? 3 Les autres composants fonctionnement-ils correctement ? Si l’appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s’agit peut-être d’un dysfonctionnement.
- Page 32 • Baissez le volume et mettez l’appareil à nouveau sous tension. 22, 23 • Le circuit de l’amplificateur de cet appareil est défaillant. Coupez l’alimentation et contactez – le conseiller du service Denon. 2 Les opérations ne peuvent pas être effectuées via la télécommande Symptôme Cause / Solution Page Les opérations ne peuvent pas être...
- Page 33 Contenu Connexions Lecture Réglages Conseils Annexe 2 Aucun son n’est émis Symptôme Cause / Solution Page Aucun son n’est transmis aux • Vérifiez les connexions de tous les appareils. enceintes. • Insérez complètement les câbles de connexion. – • Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées. –...
- Page 34 Contenu Connexions Lecture Réglages Conseils Annexe 2 L’audio souhaité n’est pas émis Symptôme Cause / Solution Page Aucun son n’est transmis à une • Vérifiez que le câble des enceintes est correctement connecté. enceinte spécifique. • Ajustez la commande BALANCE. Pour le son en stéréo, les positions • Vérifiez si les enceintes droite et gauche sont connectées aux bornes d’enceintes correctes.
- Page 35 Contenu Connexions Lecture Réglages Conseils Annexe Annexe Explication des termes Circuit de protection Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu’une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque. Si un dysfonctionnement se produit sur cet appareil, le témoin d’alimentation clignote en rouge et l’appareil passe en mode veille. Connexion à...
- Page 36 Contenu Connexions Lecture Réglages Conseils Annexe Spécifications 2 Partie amplificateur de puissance Puissance nominale : alimentée par deux canaux (CD IN– SPEAKER OUT) 70 W + 70 W (8 Ω/ohms, 20 Hz – 20 kHz, T.H.D. 0,07 %) Puissance dynamique : 140 W + 140 W (4 Ω/ohms, DIN, 1 kHz, T.H.D.
- Page 37 Contenu Connexions Lecture Réglages Conseils Annexe 2 Performances générales Ratio S/N (réseau A : PHONO (MM) : 89 dB (avec les bornes d’entrée court-circuitées, signal d’entrée 5 mV) PHONO (MC) : 74 dB (avec les bornes d’entrée court-circuitées, signal d’entrée 0,5 mV) CD, TUNER, AUX, NETWORK, RECORDER : 108 dB (bornes d’entrée court-circuitées) Commande de tonalités (graves) : BASS : 100 Hz ±8 dB...
- Page 38 Contenu Connexions Lecture Réglages Conseils Annexe Index Accessoires ······························································ 3 Mise sous tension ·················································· 22 Mode veille automatique ········································ 26 Câbles utilisés pour les connexions ························13 Circuit de protection ··············································· 34 Réglage de la tonalité ············································· 23 Connexion BALANCE ···························································· 23 Amplificateur de puissance ··································19 BASS ···································································...
- Page 39 Contenu Connexions Lecture Réglages Conseils Annexe 2 Dimensions Unité : mm 2 Poids : 16,1 kg Panneau avant Panneau arrière Télécommande Index...
- Page 40 D&M Holdings Inc. 3520 10253 10AD...
