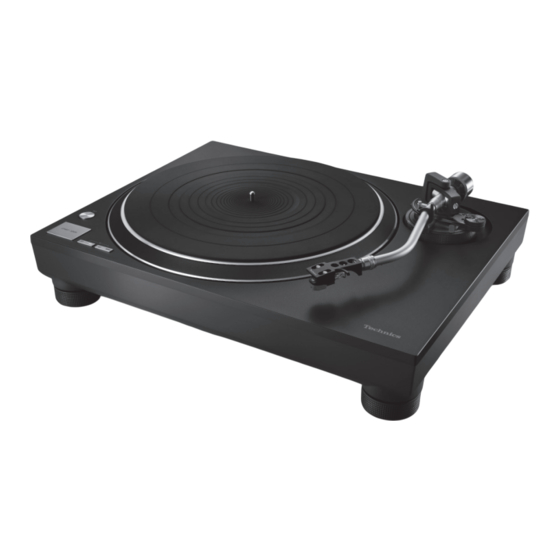

SL-100C
Direct Drive Turntable System
Owner's Manual
Manuel d'utilisation
Platine tourne-disque à entraînement direct

Publicité

loading

Manuels Connexes pour Technics SL-100C

Sommaire des Matières pour Technics SL-100C

  • Page 1 SL-100C Direct Drive Turntable System Owner’s Manual Manuel d’utilisation Platine tourne-disque à entraînement direct...
  • Page 2 Permettez-nous de vous emmener en voyage pour redécouvrir la musique. Delivering the Ultimate Emotive Musical Experience to All At Technics we understand that the listening experience is not purely about technology but the magical and emotional relationship between people and music.
  • Page 3 Introduction Table of contents Thank you for purchasing this product. Please read these instructions carefully before  Before use using this product, and save this manual for IMPORTANT SAFETY INSTRUCTIONS .... 04 future use.  About descriptions in these operating instructions Accessories ...........
  • Page 4 IMPORTANT SAFETY INSTRUCTIONS Read these operating instructions carefully before using AC power supply cord the unit. Follow the safety instructions on the unit and  The power plug is the disconnecting device. the applicable safety instructions listed below. Install this unit so that the power plug can be Keep these operating instructions handy for future unplugged from the socket outlet immediately.
  • Page 5 (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Supplier’s Declaration of Conformity Trade Name: Technics Model No.: SL-100C Responsible Party: Panasonic Corporation of North America Two Riverfront Plaza, Newark, NJ 07102-5490 Support Contact: http://shop.panasonic.com/support...
  • Page 6 Accessories In order to prevent damage during shipping some of the equipment has been disassembled. Please check and identify the supplied accessories. (Some accessories parts are supplied in a bag.) Turntable (1 pc.) Turntable mat (1 pc.) Dust cover (1 pc.) (TYL0422) (TEFX5019) (TTFA0457)
  • Page 7  The model numbers of the accessories are as of April 2022. They are subject to change without notice.  Keep the packaging materials after taking out the goods. You will need them when carrying the product over long distances. ...
  • Page 8 Parts Name Numbers such as (  00) indicate reference pages. Front Arm clamp (  14) Tone arm (  14,16) Arm rest (  14) Locking nut (  11,21) Cue lever (  14,19) Head shell (  11,21) Balance weight ( ...
  • Page 9 Back Dust cover fitting part (  13) AC ( ) input terminal (  12) Auto lift-up switch (  19) PHONO output terminal (  12) PHONO earth terminal (  12) (09) English...
  • Page 10 Putting the player together In order to prevent damage during shipping, some of the equipment has been disassembled. Put the player together in the following order. Attention  Before setting up, put on the stylus guard to protect the stylus tip (  18), return the tone arm to the arm rest and fix it with the arm clamp.
  • Page 11 Before fitting the turntable Attaching the head shell Remove the magnet cover from Fit the head shell with the the turntable. cartridge into the tone arm.  There is a magnet and its cover on the Keep the head shell horizontal back side of the turntable.
  • Page 12 Connections and installation  Turn off all units and disconnect the AC power supply cord from the socket before making any connections.  Connect the AC power supply cord only after all other connections are completed.  Be sure to connect the PHONO earth lead. Otherwise mains hum may occur. ...
  • Page 13 Installation   Install the unit on a horizontal surface Notes for installation protected from vibrations.  Before you move the unit, turn the unit off, Keep this unit as far as possible from speakers. pull out the power plug and disconnect all connected devices.
  • Page 14 Adjustment Horizontal balance Stylus pressure Preparation Preparation  First, remove the dust cover.  Return the tone arm to the arm rest and fix it  Remove the stylus cover ( 18), taking care with the arm clamp. not to damage the stylus, then release the arm clamp.
  • Page 15 Anti-skating Turn the balance weight to adjust Turn the anti-skating control to to the appropriate stylus pressure adjust it to the same value as the for the cartridge. stylus pressure control.  The stylus pressure control will turn together with the balance weight. ...
  • Page 16 Adjustment (continued) Tone arm height Make this adjustment only if the cartridge you  Hold the arm-height adjuster and slide it up are using makes it necessary. or down to align the position mark with the index line. 0 to 6 mm (0 to “) are marked Preparation on the arm height adjuster.
  • Page 17 Armlift height After arm height adjustment is Make an adjustment according to your cartridge if necessary. finished, lock the tone arm by turning the arm lock knob. Preparation  Be sure to turn the arm lock knob to the  Put a record on the turntable. end as shown in the figure below.
  • Page 18 Playing records Preparation 1 Put a record (not included) on the turntable. 2 Take off the stylus cover and release the arm clamp. Press [ ] to turn the unit on. Press [START-STOP]. rpm is automatically selected and The turntable starts revolving. the indicator [33] lights.
  • Page 19  Auto lift-up function Lift the cue lever and move the tone arm over the record. This function automatically lifts up the tone arm after a record finishes playing. It prevents the last groove from playing back repeatedly. (It does not stop the turntable rotation.) This function requires the following setting to become active.
  • Page 20 Maintenance     Care of the parts Moving the unit Thoroughly clean dust off the stylus and Repackage the unit in the packaging it came record.  Take off the head shell with the cartridge and Keep the packaging materials after taking out clean the stylus using a soft brush.
  • Page 21 Replacing the cartridge The cartridge can be replaced with one of your preference. Adjust the overhang. Removing the supplied cartridge  Be careful not to touch the stylus tip. Attach the stylus cover (  18) and loosen the locking nut to remove ...
  • Page 22 Troubleshooting guide Before requesting service, make the below checks. If you are in doubt about some of the check points, or if the remedies indicated in the chart do not solve the problem, contact your dealer. No power.  Is the AC power supply cord plugged in? Plug the AC power supply cord in firmly.
  • Page 23 Specifications General Tone arm section Power supply AC 120 V, 60 Hz Type Static Balance Power 8.0 W (Power ON) Effective length 230 mm (9- “) consumption Approx. 0.2 W (Power OFF) Overhang 15 mm ( “) Dimensions 453 x 169 x 372 mm Tracking error Within 2°...
  • Page 24 Limited Warranty (ONLY FOR U.S.A.) Technics Products – Limited Warranty Limited Warranty Coverage THERE ARE NO EXPRESS WARRANTIES EXCEPT AS LISTED UNDER “LIMITED WARRANTY COVERAGE”. (For USA Only) THE WARRANTOR IS NOT LIABLE FOR INCIDENTAL OR If your product does not work properly because of a defect in materials...
  • Page 25 (SL-100C) This warranty is given only to the original purchaser, or the person for whom it was purchased as a gift, of a Technics brand product mentioned above sold by an authorized Panasonic dealer in Canada and purchased and used in Canada, which product was not sold “as is”, and which product was delivered to you in new condition in the original packaging.
  • Page 26 Introduction Nous vous remercions d’avoir arrêté votre choix sur cet appareil. Veuillez lire attentivement ces instructions avant d’utiliser ce produit et conservez ce manuel pour une utilisation future.  À propos des descriptions dans ce manuel d’utilisation - Les pages auxquelles se reporter sont indiquées comme suit « (  00) ». - Les illustrations présentées peuvent différer de votre tourne-disque.
  • Page 27 Table des matières  Avant toute utilisation IMPORTANTES MISES EN GARDE ........04 Accessoires ................. 06 Nom des pièces ..............08  Démarrage Assemblage du tourne-disque ..........10  Avant la mise en place du plateau ......11  Mise en place du plateau ........11 ...
  • Page 28 IMPORTANTES MISES EN GARDE Avant d’utiliser l’appareil, lire attentivement les instructions Cordon d’alimentation c.a. qui suivent. Se conformer tout particulièrement aux  La fiche d’alimentation permet de déconnecter avertissements inscrits sur l’appareil et aux consignes de l’appareil. L’appareil doit être installé à proximité d’une sécurité...
  • Page 29 La marque et le symbole suivants sont situés CE QUI SUIT NE S’APPLIQUE QU’AU CANADA. sous le fond de l’appareil. CAN ICES-3(B)/NMB-3(B) AVIS Information sur la mise au rebut dans les pays n’appartenant pas à l’Union RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR européenne AVIS: AFIN DE PRÉVENIR LE RISQUE DE CHOCS...
  • Page 30 Accessoires Dans le but de prévenir tout risque de dommages pendant l’expédition, le tourne-disque a été démonté. Vérifiez la présence et l’état des pièces et accessoires suivants. (Certaines pièces sont fournies dans un sac.) Plateau (1 pc.) Tapis du plateau (1 pc.) Couvercle (1 pc.) (TYL0422) (TEFX5019)
  • Page 31  Les numéros de modèle des accessoires datent d'avril 2022. Ils sont sujets à changements sans préavis.  Conservez les matériaux d’emballage après avoir sorti les marchandises. Vous en aurez besoin lors du transport du produit sur une longue distance. ...
  • Page 32 Nom des pièces Les numéros tels que (  00) indiquent les pages de référence. Avant Levier de positionnement du bras (  14,19) Touche de marche/arrêt de la Agrafe du bras (  14) rotation [START/STOP] (  18) Contrepoids ( ...
  • Page 33 Arrière Pièces de fixation du couvercle (  13) Connecteur d’entrée c.a. (  12) Interrupteur de levage automatique (  19) Connecteur de sortie PHONO (  12) Connecteur de mise à la terre PHONO (  12) (33) (33) Français Français...
  • Page 34 Assemblage du tourne-disque Dans le but de prévenir tout risque de dommages pendant l’expédition, le tourne-disque a été démonté. Assemblez le tourne-disque dans l’ordre suivant. Attention  Avant la mise en place, installez la protection sur la pointe de lecture pour protéger son extrémité ( ...
  • Page 35 Avant la mise en place du plateau Mise en place de la coquille Fixez la coquille avec la cartouche Retirez le couvercle aimanté du dans le bras de lecture. plateau. Maintenez la coquille horizontale  L’aimant et son couvercle se trouvent à et serrez l’écrou de blocage.
  • Page 36 Raccordements et installation  Mettez tous les appareils hors marche et débranchez le cordon d’alimentation de la prise avant d’effectuer tout branchement.  Branchez les cordons d’alimentation seulement après avoir terminé tous les autres raccordements.  Veillez à connecter le fil de terre PHONO. Sinon des ronflements peuvent se produire. ...
  • Page 37 Installation   Installez le tourne-disque sur une surface de Remarques pour l’installation niveau, à l’abri de toute vibration.  Avant de déplacer l’appareil, mettez-le hors Éloignez le tourne-disque le plus loin possible marche, débranchez la fiche et tous les des enceintes.
  • Page 38 Réglage Équilibrage horizontal Force d’appui de la pointe de lecture Préparatifs Préparatifs  Tout d'abord, retirez le couvercle.  Ramenez le bras sur le reposoir et fixez-le  Retirez le couvercle de la pointe de lecture avec l’agrafe du bras. (...
  • Page 39 Antipatinage Tournez le contrepoids de Tournez la commande manière à régler la force d’appui antipatinage pour la régler sur de la pointe de lecture appropriée la même valeur que celle de la pour la cellule. commande de la force d’appui de la pointe de lecture.
  • Page 40 Réglage (suite) Hauteur du bras de lecture  Tenez le dispositif de réglage de la hauteur Ne faites ce réglage que si la cellule utilisée le rend nécessaire. du bras et faites-le glisser vers le haut ou le bas pour aligner le repère de position sur Préparatifs la ligne d’index.
  • Page 41 Hauteur du lève-bras Procédez à un ajustement en fonction de votre Après le réglage de la hauteur du cellule, si nécessaire. bras, verrouillez le bras de lecture en tournant le verrou du bras. Préparatifs  Assurez-vous de tourner le bouton de ...
  • Page 42 Lecture de disques Préparatifs 1 Mettez un disque (non inclus) en place sur le plateau. 2 Retirez le couvercle de la pointe de lecture et dégagez l’agrafe. Appuyez sur [ ] pour mettre Appuyez sur [START-STOP]. l’appareil en marche. La rotation du plateau s’amorce. La lumière stroboscopique s’allume.
  • Page 43  Soulevez le levier de Fonction de levage automatique positionnement du bras et Cette fonction lève automatiquement le bras de déplacez le bras au-dessus de la lecture à la fin de la lecture d’un disque. Cela empêche la lecture répétée du dernier sillon. surface du disque.
  • Page 44 Entretien     Entretien des pièces Transport du tourne-disque Enlevez toute poussière sur la pointe de Remettez l’appareil dans son emballage lecture et sur le disque. d’origine.  Enlevez la coquille avec la cellule et nettoyez Conservez les matériaux d’emballage après la pointe de lecture à...
  • Page 45 Remplacement de la cellule La cellule peut être remplacée par une cellule de votre préférence. Réglez le porte-à-faux. Retrait de la cellule fournie  Veillez à ne pas toucher la pointe de lecture. Fixez la protection de la pointe de lecture ...
  • Page 46 Guide de dépannage Avant de faire appel au service, procédez aux vérifications ci-dessous. Si vous avez un doute concernant certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème, communiquez avec votre revendeur. Pas d’alimentation.
  • Page 47 Spécifications Divers Section bras de lecture Type Type statique équilibré Alimentation 120 V c.a., 60 Hz Longueur 230 mm (9 Consommation 8,0 W (EN MARCHE) effective Environ 0,2 W (HORS MARCHE) Porte-à-faux 15 mm ( Dimensions 453 x 169 x 372 mm Angle d’erreur de Moins de 2°...
  • Page 48 (SL-100C) La présente garantie n’est fournie qu’à l’acheteur original d’un des produits de marque Technics indiqués plus haut, ou à la personne l’ayant reçu en cadeau, vendu par un détaillant Panasonic agréé au Canada et utilisé au Canada. Le produit ne doit pas avoir été...
  • Page 49 (49) Français Canada...
  • Page 50 (50) Français Canada...
  • Page 51 (51) Français Canada...
  • Page 52 Panasonic Corporation of North America Panasonic Canada Inc. Two Riverfront Plaza, Newark, NJ 07102-5490 5770 Ambler Drive, http://www.panasonic.com Mississauga, Ontario, L4W 2T3 www.panasonic.com TQBM0844 © Panasonic Corporation 2022 S0422AK0...
