2. Présentation
2.1. Les éléments communs
Tous les Yocto-modules ont un certain nombre de fonctionnalités en commun.
Le connecteur USB
Les modules de Yoctopuce sont tous équipés d'une connectique au format micro-USB. Les câbles
correspondants ne sont pas forcément les plus faciles à trouver, mais ces connecteurs ont
l'avantage d'occuper un minimum de place.
Attention le connecteur USB est simplement soudé en surface et peut être arraché si la prise USB
venait à faire levier. Si les pistes sont restées en place, le connecteur peut être ressoudé à l'aide
d'un bon fer et de flux. Alternativement, vous pouvez souder un fil USB directement dans les trous
espacés de 1.27mm prévus à cet effet, prêt du connecteur.
Le Yocto-bouton
Le Yocto-bouton a deux fonctions. Premièrement, il permet d'activer la Yocto-balise (voir la Yocto-led
ci-dessous). Deuxièmement, si vous branchez un Yocto-module en maintenant ce bouton appuyé, il
vous sera possible de reprogrammer son firmware avec une nouvelle version. Notez qu'il existe une
méthode plus simple pour mettre à jour le firmware depuis l'interface utilisateur, mais cette méthode-
là peut fonctionner même lorsque le firmware chargé sur le module est incomplet ou corrompu.
www.yoctopuce.com

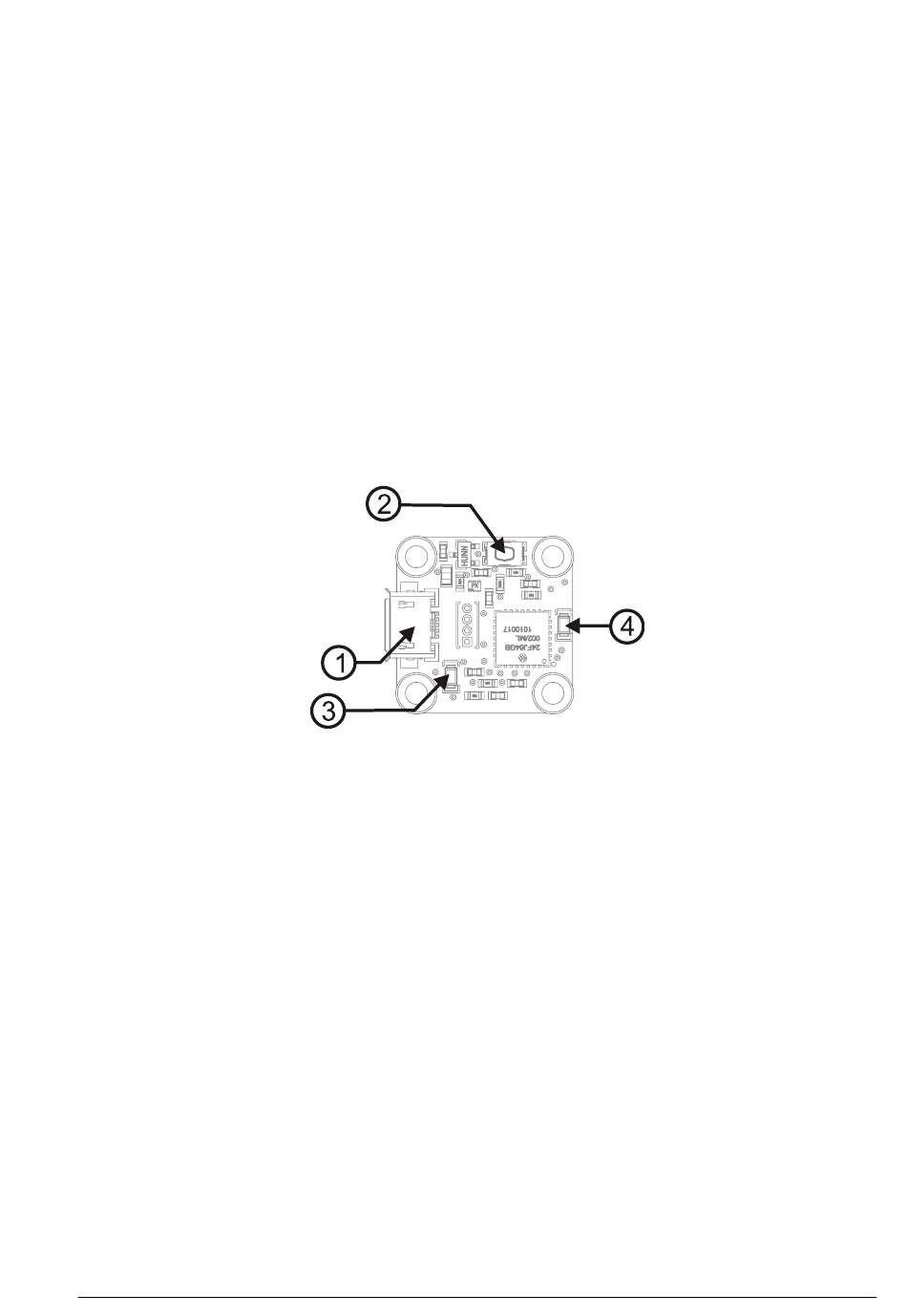

1: prise USB
3: Yocto-led
2: Yocto-bouton 4: led de test
5
