G U I D E D ' U T I L I S A T I O N
G1100/G1101

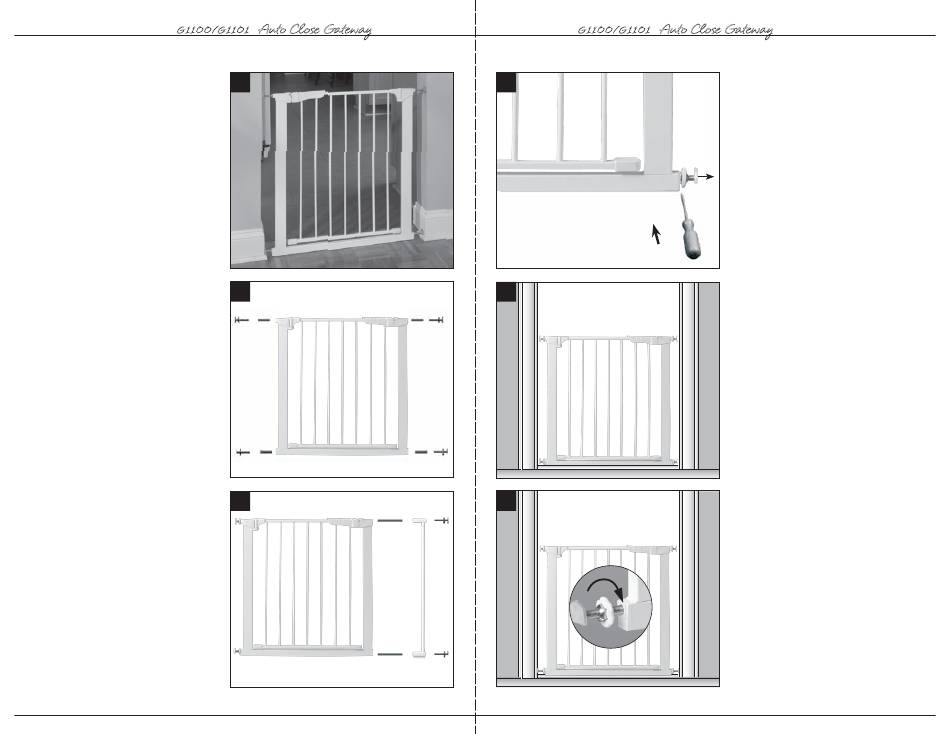

Installation
1
La barrière doit être installée dans une
ouverture structurellement solide. Ne jamais
l'installer entre deux rampes ou montants
d'escalier. S'assurer que la surface de
fixation (mur, embrasure de porte, etc.) est
solide, rigide et lisse, propre et sans graisse.
Si l'installation se fait sur de la brique, une
cloison sèche ou d'autres surfaces, un
ensemble d'installation de barrière en option,
une planche en bois fixée à la surface ou
une visserie supplémentaire pourra être
nécessaire pour donner une surface lisse
et solide. Mesurer l'ouverture pour
déterminer si des rallonges sont nécessaires.
La largeur correcte sera atteinte en ajustant
les 4 axes de coin. Chaque axe se règle
individuellement à des largeurs diverses
(4,4 cm max.) en fonction des moulures,
irrégularités des murs, etc. Cette barrière
peut être utilisée dans une embrasure de
porte fermée. Ne jamais installer la barrière
au haut d'un escalier.
2
La fixation des axes est différente
selon que l'on utilise des rallonges ou
non. Si aucune rallonge n'est utilisée,
glisser les axes supérieurs (a) et inférieurs
(c) dans l'extrémité du boîtier qui leur est
réservée (b). Pousser l'ensemble dans les
coins de la barrière.
3
Si une ou des rallonges sont utilisées (cf.
Guide de mise en place des rallonges), insérer
les tubes d'extension carrés (f) dans les
extrémités de la barrière. Connecter la barre
d'extension (g) à un boîtier d'extension
supérieur (d) et un boîtier d'extension inférieur
(e). Pousser l'ensemble sur les tubes
d'extension. Aucune partie métallique ne doit
dépasser des tubes d'extension. Il faudra
peut-être appuyer sur les tubes pour garantir
leur insertion complète dans les extrémités de
la barrière. Glisser les axes supérieurs (a) et
inférieurs (c) dans les tubes d'extension.
10
Auto Close Gateway
®
1
2
(a)
(b)
(b)
(c)
(b)
(b)
3
(f)
(f)
G1100/G1101
4
5
(a)
(c)
6
(d)
(a)
(g)
(c)
(e) (c)
Auto Close Gateway
G U I D E D ' U T I L I S A T I O N
®
4
Les boîtiers d'axe ne sont pas utilisés si
des tubes d'extension carrés sont requis. Si
les boîtiers ont été insérés, les retirer avec
un tournevis.
5
Centrer la barrière dans l'ouverture,
avec le rail inférieur en appui par terre. Les
espaces de chaque côté doivent être de
longueur identique. IMPORTANT : La
barrière doit être installée de niveau et au
carré sur la hauteur et sur la largeur, sinon
sa porte à fermeture automatique ne
fonctionnera pas correctement.
6
Tirer vers l'extérieur sur les deux axes
inférieurs (c) jusqu'à ce qu'ils touchent la
surface de montage et reposent sur le haut
de la moulure du plancher (le cas échéant).
Serrer les volants VERS LE CADRE DE LA
BARRIÈRE le plus possible. Chaque axe se
règle individuellement à des largeurs
diverses en fonction des moulures,
irrégularités des murs, etc.
(c)
11
