Le module de transmission téléphonique peut être intégré dans la centrale afin de la transformer en centrale-transmetteur.
Dans la suite de cette notice la centrale sera appelée centrale-transmetteur.
La centrale-transmetteur transmet les appels via le réseau de communication GSM/GPRS :
• vers un particulier (message vocal, SMS et MMS),
• vers un centre de télésurveillance (message codé selon le protocole Contact ID ou ViewCom IP).

Programmation

La centrale-transmetteur se programme localement par le clavier intégré (cf. GUIDE D'INSTALLATION RAPIDE DU MODULE
DE TRANSMISION GSM/GPRS).
Description
La centrale-transmetteur est équipée en face avant d'un clavier comprenant :
• 12 touches de programmation (touches de numérotation de 0 à 9, touches * et #) permettant d'effectuer la mise en œuvre,
à savoir : - l'apprentissage de certains éléments du système,
- la programmation et la vérification des différents paramètres,
- le test d'appel des correspondants ou de la société de télésurveillance.

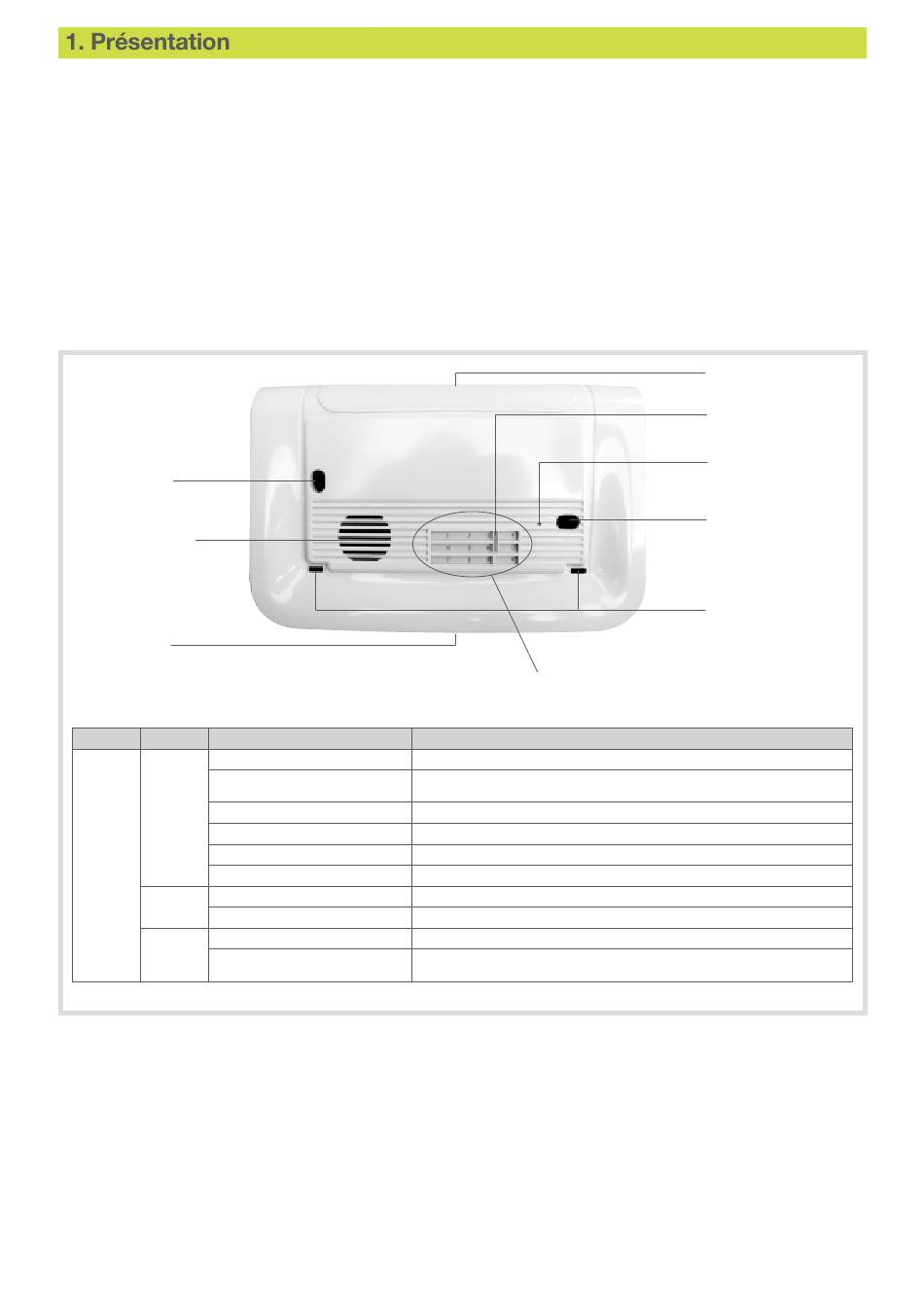

Vue de face
Trou de fixation
Haut-parleur
de synthèse vocale
Sirène intégrée

Signalisation des voyants

Voyants
Couleurs
Etat du voyant
Voyant
rouge
fixe
tricolore
clignotements rapides permanents
(3 min. max.)
clignotements rapides 12 s
1 clignotement toutes les 5 s
2 clignotements toutes les 10 s
3 clignotements rapides
vert
fixe pendant 10 secondes
fixe
orange
clignotements rapides
1 clignotement toutes les 20 s (1)
(1) Lorque le système est à l'arrêt en mode utilisation.
Clavier pour le code d'accès principal,
l'apprentissage et la programmation
Signification
appui touche ou prise de ligne (appel entrant/sortant)
blocage à la mise sous tension (alimentation, radio, liaison module de
transmission
test connexion, date et référence
signalisation permanente du mode essai
signalisation permanente du mode installation
erreur
code d'accès valide
enregistrement du message vocal 10 s maximum
transfert de zone mémoire
anomalie système (défaut tension, défaut d'un moyen de transmission ou perte
de liaison radio d'un produit du système)
Bouton de verrouillage
du capot
Voyant de signalisation
Microphone
Trou de fixation
Encoches de fixations
du capot
