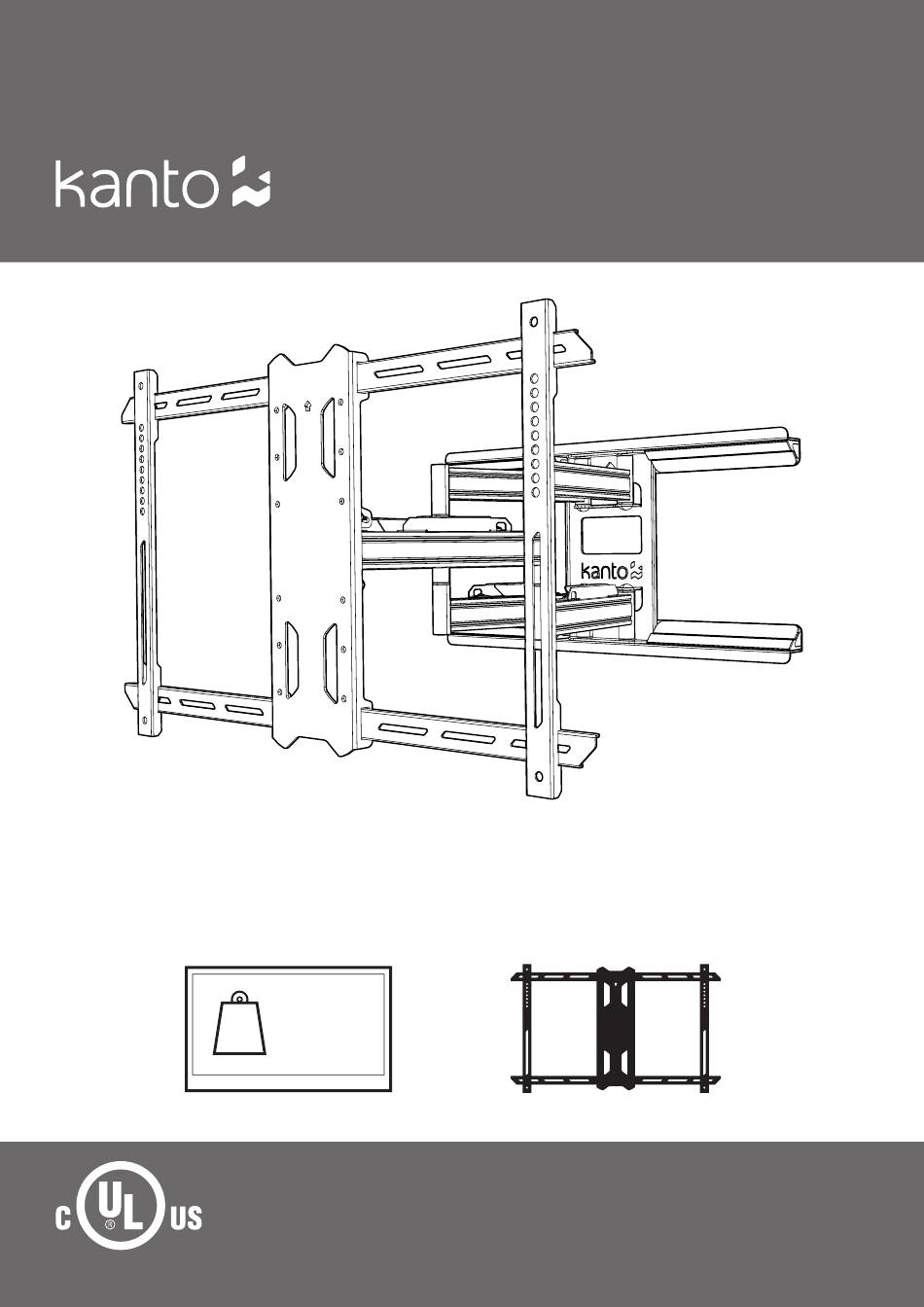

User Manual
Manuel de l'utilisateur
Manual del usuario
RCAD370
DUAL STUD ARTICULATING TV MOUNT
SUPPORT DE TÉLÉVISEUR ARTICULANT À DOUBLE MONTANT
SOPORTE DE TELEVISOR ARTICULADO DE DOBLE ESPÁRRAGO
+15
125 lb
7" - 75"
100 x 100
±80°
-
2" – 21.7"
600 x 400
- 190 cm
(57 kg)
VESA COMPLIANT
(5 – 55 cm)
Supporting your digital lifestyle ™
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
Publicité
Manuels Connexes pour Kanto RCAD370
Sommaire des Matières pour Kanto RCAD370
- Page 1 User Manual Manuel de l’utilisateur Manual del usuario RCAD370 DUAL STUD ARTICULATING TV MOUNT SUPPORT DE TÉLÉVISEUR ARTICULANT À DOUBLE MONTANT SOPORTE DE TELEVISOR ARTICULADO DE DOBLE ESPÁRRAGO 125 lb 7” - 75” 100 x 100 ±80° 2” – 21.7”...
- Page 2 Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you plan to affix the Kanto mount to must be able to support more than 5 times the weight of the television and the mount combined.
- Page 3 Supplied Parts and Hardware Pièces et matériels fournis Piezas y hardware suministrados E: M8 x 20 mm A: M5 x 12 mm B: M5 x 30 mm C: M6 x 16 mm D: M6 x 35 mm F: M8 x 35 mm K: M5 / M6 L : M8 G: M8 x 50 mm...
- Page 4 Project Overview Le projet, en bref Descripción del proyecto Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor Select Spacers for Irregular TVs IMPORTANT!: Please read Choisissez les entretoises pour téléviseurs irregulières this entire document before Seleccione los espaciadores para televisores irregulares attempting assembly.
- Page 5 TV. with curved TVs, and TVs that have Kanto provides several sizes and lengths of recessed mount holes, protrusions, or screws. This guide will help you select the inputs in the way.
- Page 6 2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares Optional Optionnel Opcional Spacers can be used to provide clearance around protrusions on the back of your TV, or to accommodate a curved TV. You may need to use longer screws. Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à...
- Page 7 3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur. No deje el televisor posado sobre la pantalla.
- Page 8 WARNING / AVERTISSEMENT / PRECAUCIÓN Do not lay the TV face down on its front. Use a wall or TV stand. Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur. No deje el televisor posado sobre la pantalla. Utilice una pared o un soporte de televisor. Use whichever holes and slots work with your TV’s VESA pattern.
- Page 9 3b. cont'd. 10 mm 13 mm...
- Page 10 4a. Mount Wall Plate Assembly (Wood Stud Wall) Montez l'ensemble de plaque murale (montant en bois) Monte el ensamblaje de la placa de pared (muro de madera) TEMPLATE MODЀLE PLANTILLA Mount height depends on TV size, viewing position, and personal preference.
- Page 11 4b. Mount Wall Plate Assembly (Concrete Wall) Montez l’ensemble de plaque murale (mur en béton) Monte el ensamblaje de la placa de pared (muro de concreto) 2.5” (65 mm) 3/8” (10 mm) Mount height depends on TV size, viewing position, and personal preference.
- Page 12 5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor 5 mm 13 mm...
- Page 13 6. Level TV Nivellez le téléviseur Nivelar el televisor 13 mm...
- Page 14 7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes 10 mm...
- Page 15 8. Manage Cables Gérez les câbles Organice los cables...
- Page 16 Kanto Living Inc. (Kanto) garantiza que el equipo que fabrica está libre de defectos en materiales el período de garantía limitada de 10 anõs. Si el equipo falla debido a tales defectos y se notifica a Kanto dentro de los 10 anõs a partir de la fecha de envío con un comprobante de la factura original de un distribuidor autorizado, Kanto proporcionará, a su elección, piezas de repuesto o reemplazará...
