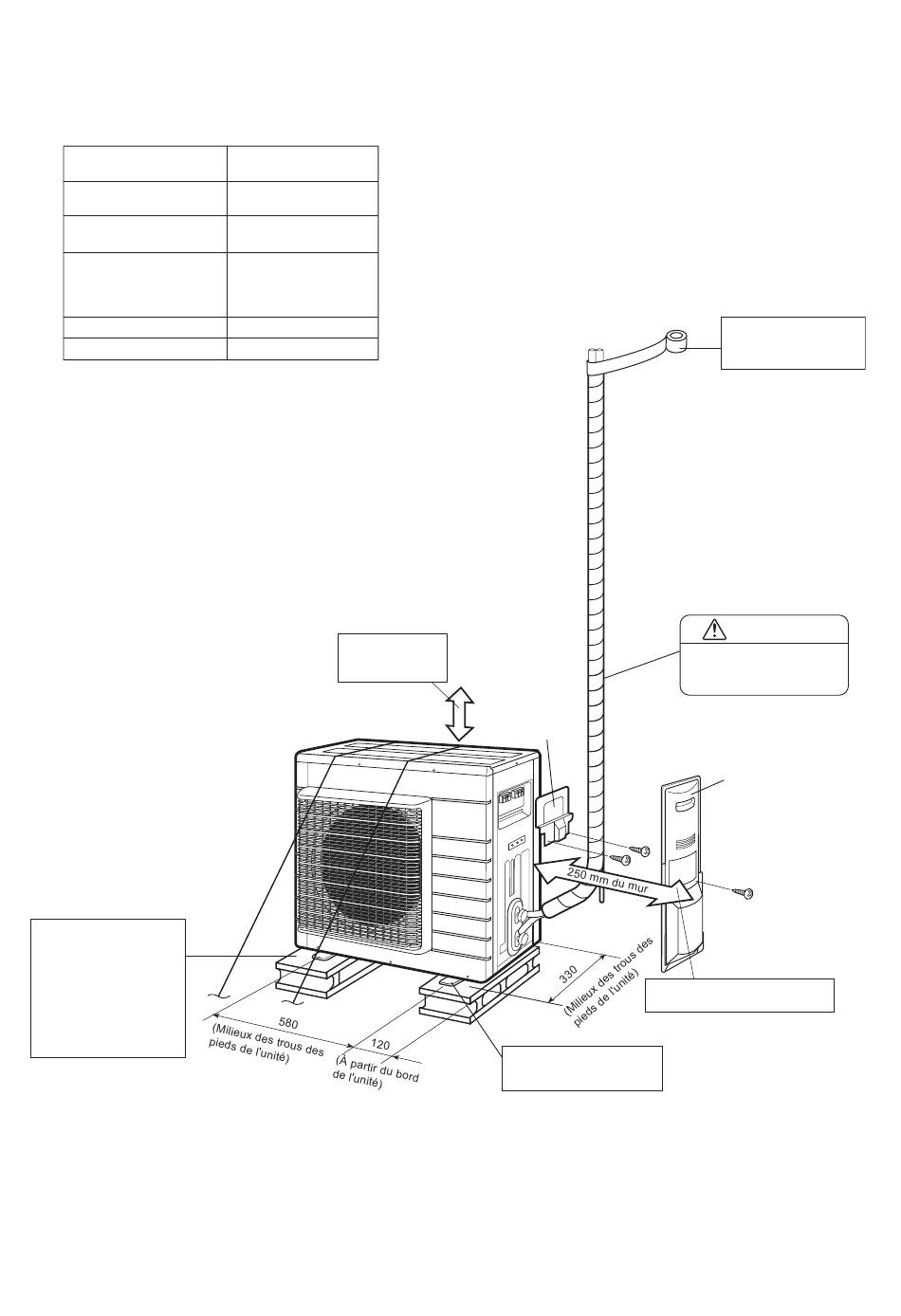

Schéma d'installation de l'unité
extérieure
Longueur maximale de
tuyauterie autorisée
Longueur minimale de
**
tuyauterie autorisée
Hauteur maximale de
tuyauterie autorisée
*
Réfrigérant supplémentaire
requis pour les tuyaux de
réfrigérant dont la longueur
dépasse 10 mètres
Tuyau de gaz
Tuyau de liquide
*
Veillez à ajouter une quantité supplémentaire adaptée de réfrigérant.
Dans le cas contraire, les performances risqueraient d'être réduites.
**
La plus petite longueur de tuyau suggérée est de 1,5 m afin d'éviter
le bruit et les vibrations de l'unité extérieure.
(Les bruits mécaniques et les vibrations peuvent survenir selon la manière
dont l'unité est installée et selon l'environnement dans lequel elle es utilisée.)
Lorsque vous raccordez l'unité intérieure FVXG, la tuyauterie
ne doit pas mesurer moins de 2,5 mètres environ.
Dans les endroits où l'eau
s'écoule difficilement,
placez des blocs sous
l'unité extérieure.
Ajustez la hauteur des pieds
jusqu'à ce que l'unité soit de
niveau. Sinon, des fuites
d'eau pourraient survenir
ou de l'eau pourrait stagner.
4
30 m
1,5 m
20 m
20 g/m
Diam. ext. 12,7 mm
Diam. ext. 6,4 mm
Laissez 300 mm
d'espace libre entre
l'unité et le plafond.
Couvercle
de service
Laissez de la place pour l'entretien
électrique et de la tuyauterie.
S'il existe un risque de chute
de l'unité, fixez-la avec des
boulons ou des câbles.
Enroulez le tuyau
d'isolation de ruban
de finition de bas en haut.
ATTENTION
**La longueur de la tuyauterie
doit être comprise entre 1,5
et 30 mètres.
Couvercle de la vanne
d'arrêt
unité: mm
