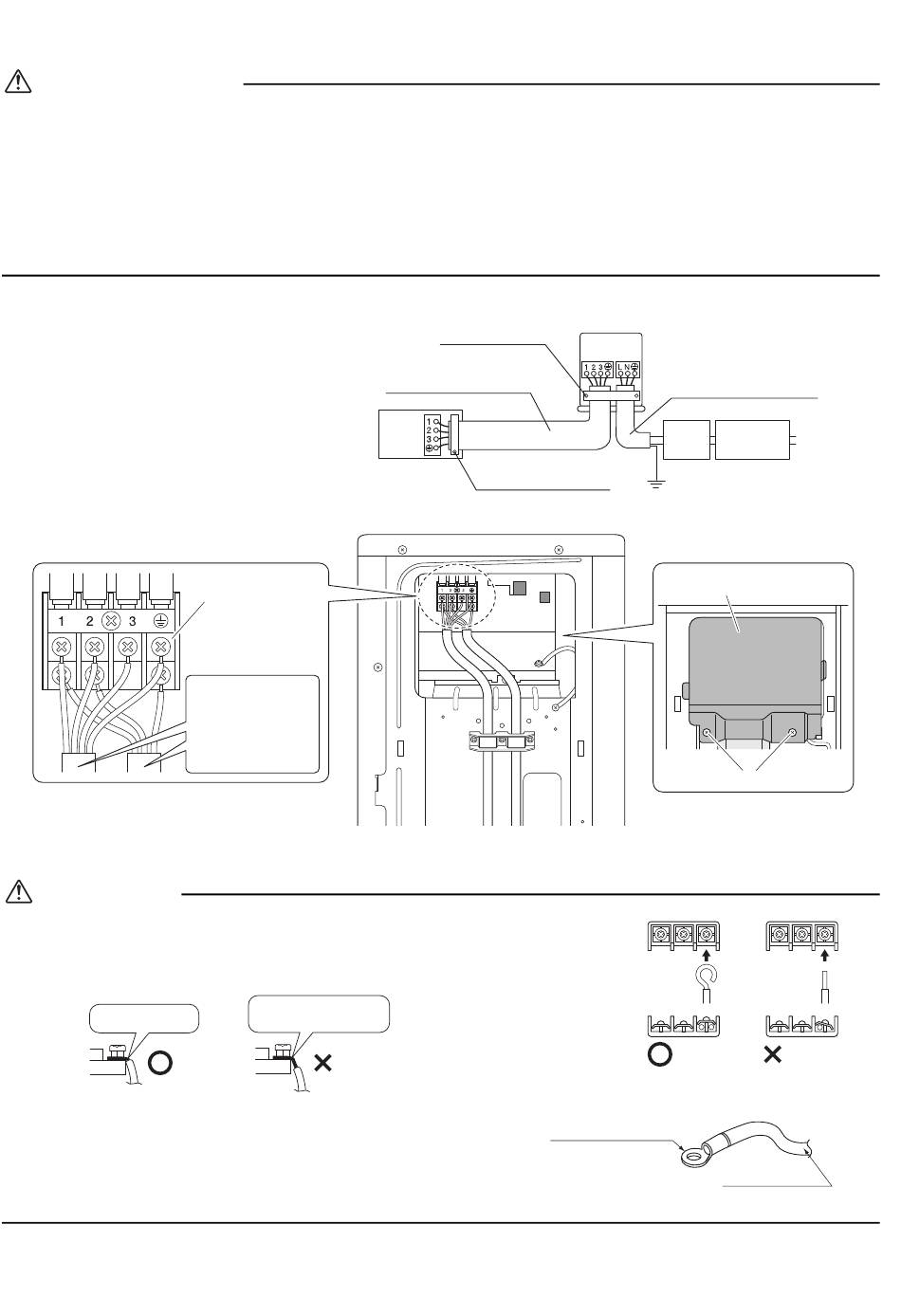

Câblage
AVERTISSEMENT
• N'utilisez pas de câbles taraudés, de rallonge ou de raccords en étoile car ils peuvent entraîner une surchauffe, une décharge
électrique ou un incendie.
• N'utilisez pas d'éléments électriques achetés localement, à l'intérieur du produit. (Ne branchez pas l'alimentation de la pompe
d'évacuation, etc. sur le bornier.) Cela pourrait provoquer une décharge électrique ou un incendie.
• Veillez à installer un capteur de fuite à la terre (un interrupteur supportant des courants harmoniques importants).
(Cette unité utilise un inverseur, ce qui signifie qu'un détecteur de fuites à la terre capable de supporter des courants
harmoniques importants peut être utilisé afin d'empêcher ses propres dysfonctionnements.)
• Utilisez un disjoncteur de type omnipolaire disposant de bornes séparées d'au moins 3 mm.
• Ne branchez pas le câble d'alimentation à l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un incendie.
• N'activez pas le disjoncteur de sécurité tant que tous les travaux ne sont pas terminés.
1) Dénudez l'isolation du fil (20 mm).
2) Raccordez le fil de raccordement entre les
unités intérieure et extérieure de manière à ce
que les numéros de borne correspondent.
Serrez bien les vis des bornes. Nous vous
recommandons d'utiliser un tournevis à tête
plate pour serrer les vis.
Conformez-vous aux remarques mentionnées ci-dessous lors du câblage au bornier pour alimentation.
Précautions à prendre pour les câbles d'alimentation.
ATTENTION
• Lors du raccordement des fils au bornier, à l'aide d'un fil à un
conducteur, veillez à procéder au bordage.
Dans le cas contraire, cela risquerait de causer une chaleur
anormale et des incendies.
Dénudez l'extrémité
du fil jusqu'à ce point.
• Si des câbles toronnés doivent être utilisés, veillez à utiliser une
borne à sertissure ronde pour les raccorder au bornier
d'alimentation. Placez les bornes à sertissure ronde dans la partie
supérieure couverte des câbles et faites-les tenir.
3) Tirez sur le câble et vérifiez qu'il ne se déconnecte pas. Fixez ensuite le câble avec une butée.
10
Bornier de
l'alimentation
Placez les fils de
manière à ce que le
couvercle de service
et le couvercle de la
vanne d'arrêt
s'insèrent bien.
Une longueur dénudée
excessive peut provoquer
une fuite ou un choc électrique.
Correct
Erroné
Fixez fermement les fils
avec les vis de borne.
Câblage entre les unités
4 conducteurs, 1,5 mm² ou plus
H05RN
Unité
intérieure
Fixez fermement les fils avec
les vis de borne.
Borne à sertissure
ronde
Unité
extérieure
Câble d'alimentation
3 conducteurs, 2,5 mm² ou plus
H05RN
Disjoncteur
Disjoncteur de
de sécurité
protection de
20A
fuite à la terre
Terre
Couvercle de service
Vis
Correct
Dénudation du fil au bornier
Fil toronné
Alimentation
électrique
50 Hz 220-240 V
Erroné
