Instruction manual

Please read these instructions care ful ly

and make sure you un der stand them

before using this ma chine.

Anleitungshandbuch

Bitte lesen Sie diese Anleitungen sorg-

fältig durch und vergewissern Sie sich,

daß Sie diese verstehen, bevor Sie die

Maschine in Betrieb nehmen.

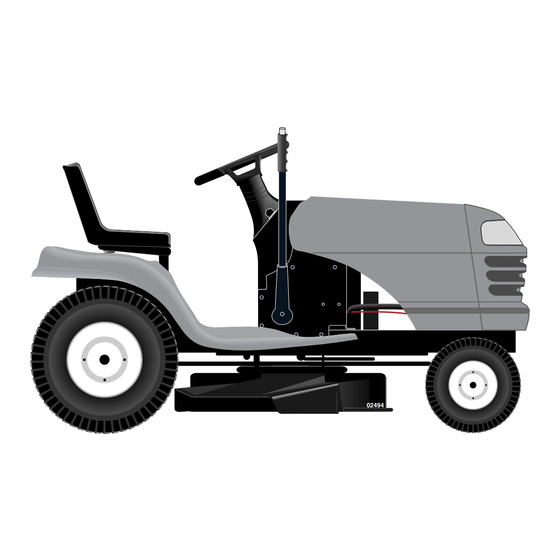

PM1850SBH

180H122

Manuel d'instructions

Merci de lire trés attentivement le

manuel d'instructions. Assurez-vous

d'avoir tout compris avant d'utiliser ce

tracteur.

Manual de las instrucciones

Por favor lea cuidadosamente y com-

prenda estas intrucciones antes de

usar esta maquina.

02494

Manuale di istruzioni

Prima di utilizzare la macchina leggete

queste istruzioni con attenzione ed ac-

certatevi di averle comprese bene.

Instructieboekje

Lees deze instructies aandachtig en

zorg dat u ze begrijpt voordat u deze

machine gebruikt.

02480

Sommaire des Matières pour Electrolux PM1850SBH

Page 1 02480 PM1850SBH 180H122 02494 Instruction manual Manuel d’instructions Manuale di istruzioni Please read these instructions care ful ly Merci de lire trés attentivement le Prima di utilizzare la macchina leggete and make sure you un der stand them manuel d'instructions. Assurez-vous queste istruzioni con attenzione ed ac- before using this ma chine.
Page 2 Safety rules. Reglas de seguridad. Sicherheitsvorschriften. Norme antinfortunistiche. Règles de sécurité. Veiligheidsregels. Assembly. Montaje. Zusammenbau. Montaggio. Montage. Montering. Functional description. Descripción del funcionamiento. Funktionsbeschreibung. Funzionamento. Description du fonctionnement. Beschrijving van functies. Before starting. Antes del arranque. Maßnahmen vor dem Anlassen. Prima dell’avviamento.
Page 3 1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. Training III. Operation •...
Page 4 • Stop the engine and disengage drive to attachment - before refueling; - before removing the grass catcher; - before making height adjustment unless ad just ment can be made from the op er a tor’s position. • Reduce the throttle setting during engine run-out and, if the engine is provided with a shut-off valve, turn the fuel off at the conclusion of mowing.
Page 5 1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- I.
Page 6 • Vor dem Verlassen der Bedienungsstation: - Die Zapfwelle abstellen und alle Anbaugeräte absen- ken. - In Leerlauf schalten und die Feststellbremse einle- gen. - Den Motor abstellen und den Zündschlüssel abzie- hen. • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw.
Page 7 1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.
Page 8 • Avant de quitter le siége : - débrayer les lames et abaisser le carter de coupe, - mettre le levier de vitesse au point mort et enclencher le frein de parking, - arrêter le moteur et retirer les clés, •...
Page 9 1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE. I.
Page 10 • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición - antes de limpiar bloqueos o desatrancar del con- ducto; - antes de inspeccionar, limpiar o trabajar sobre la segadora;...
Page 11 1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. •...
Page 12 • Disinnestare la trasmissione del moto agli accessori, spegnere il motore e scollegare i ﬁ li delle candele op- pure togliere la chiavetta di accensione: - prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; - prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;...
Page 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III. BEDIENING • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...
Page 14 - nadat u een ongewenst voorwerp heeft geraakt. 180H122 PM1850SBH Inspecteer de maaimachine op schade en voer reparaties uit voordat u de machine weer start en gebruikt; - als de machine abnormaal begint te trillen (onmid- dellijk controleren). - vor dem Entfernen von Verstopfungen aus dem Mäh-...
Page 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole ﬁ nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
Page 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole ﬁ nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut.
Page 17 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- ZÜGLICH MIT WASSER AUGEN SCHÜTZEN • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE AUSSPÜLEN. SOFORT ODER SCHWERE VERÄT- • FEUER KÖNNEN ERBLINDUNG ÄRZTLICHE HILFE ZUNGEN VERURSA- UND KÖRPERVERLET- • RAUCHEN AUFSUCHEN. CHEN. ZUNGEN VERURSAC- HEN. ZWAVELZUUR OGEN ONMIDDELLIJK GEVAAR GEEN...
Page 18 2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Antes de poder utilizar el tractor, hay que montar algunas Before the tractor can be used certain parts must be as- piezas que, por razones de transporte, van empaquetadas sem bled, which for transportation reasons are enclosed in en el embalaje.
Page 19 Siège Retirer le bouton de réglage et la rondelle plate qui ﬁ xent le siège à l'emballage de carton, le conserver pour le montage du siège sur le tracteur. Basculer le siège vers le haut et le sortir de l'emballage de carton.
Page 20 REMARQUE: Vériﬁ er que le câble électrique est bien connecté sur le con- tacteur de sécurité (3) placé sous l'embase du siège. NOTA: Controlar que el cable está correctamente acoplado al inter- ruptor de seguridad (3) en el soporte del asiento. NOTA: NOTE: Controllare che il cavo sia ben collegato all’interruttore disi-...
Page 21 ASSEMBLE NOSE ROLLER VORDERE ROLLE MONTIEREN ENSEMBLE DU ROULEAU-GUIDE ANSAMBLE DEL RODILLO DELANTERO ASSEMBLAGGIO DEL RULLO ANTERIORE VOORSTE ROL MONTEREN ASSEMBLE GAUGE WHEELS The gauge wheels are designed to keep the mower deck in proper position when op er at ing mower. Be sure they are properly ad just ed to ensure optimum mower performance.
Page 22 ENSAMBLAJE DE LAS RUEDAS LIMITADORAS Las ruedas limitadoras están diseñadas para mantener la cubierta del cortacésped en la posición correcta mientras el aparato está en función. Asegurarse de que estén bien reguladas para tener el máximo rendimiento. • Deslizar la barra de ajuste en el canal de la abrazadera. Asegurarse de que los taladros de alineación de la barra de ajuste estén arriba.
Page 23 INSTALL MOWER AND DRIVE BELT NOTE: To assist in locating hole in ﬂ anged pin (6), the hole in pin is inline with notch on head of pin. Be sure tractor is on level surface and mower suspension arms (2) are raised with attachment lift control. Engage •...
Page 24 HINWEIS: Als Hilfe beim Aufﬁ nden der Öffnung im geﬂ an- INSTALLATION VON MÄHER UND FÖRDER- schten Stift (6), ist diese in einer Linie mit der Kerbe auf dem BAND Stiftkopf ausgerichtet. Versichern Sie sich, dass sich der Traktor auf einer ebenen •...
Page 25 MONTAGE DE LA TONDEUSE ET DE LA COUR- REMARQUE : Pour qu’il soit plus facile de localiser l’oriﬁ ce de la goupille à bride (6), l’oriﬁ ce de la goupille est aligné avec ROIE D’ENTRAÎNEMENT l’encoche qui se trouve sur la tête de la goupille. Assurez-vous que le tracteur soit bien à...
Page 26 NOTA: Para ayudar la individuación de los taladros en los INSTALAR EL CORTACÉSPED Y LA CORREA DE pasadores de aletas (6), el taladro en el pasador está en TRANSMISIÓN línea con la ranura en la cabeza del pasador. Asegurarse de que el tractor esté en una superﬁ cie plana y los brazos de suspensión del cortacésped (2) estén levantados con el mando de levantamiento.
Page 27 COME INSTALLARE LA TOSAERBA E LA CINGHIA NOTA: per una migliore localizzazione del foro del perno DI TRASMISSIONE ﬂ angiato (6), il foro del perno è perfettamente allineato alla tacca sulla testa del perno stesso. Veriﬁ care che il trattore si trovi su una superﬁ cie piana e che i bracci di sospensione della tosaerba (2) siano sollevati •...
Page 28 INSTALLEER MAAIER EN AANDRIJVER N.B.: Het gat in de ﬂ ens-pin (6) is makkelijk te vinden aangezien deze op dezelfde lijn ligt als de inkeping in de Verzeker u dat de traktor waterpas staat en dat de armophang- kop van de pin. ing (2) van de maaier omhoog staat met behulp van het lift- hulpstuk.
Page 29 PARA AJUSTAR LAS RUEDAS CALIBRADO- Las ruedas calibradoras están bien ajustadas cuando se en- cuentran un poco a distancia del terreno al mismo tiempo que la segadora esté a la altura de corte deseada. Enton- ces las ruedas calibradoras mantienen el conjunto segador en posición para prevenir el corte raspeo en casi todos los terrenos.
Page 30 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light Switch Position. 1. Lichtschalter. 2. Throttle control. 2. Gashebel. 3. Brake pedal. 3. Bremspedal. 4.
Page 31 Emplacement des commandes Comandi 1. Interrupteur de commande des phares. 1. Interruttore luci. 2. Commande des gaz (Accélérateur). 2. Acceleratore. 3. Pédale de frein. 3. Pedale dei freni. 4. Levier de commande dela transmission hydrostatique 4. Leva del cambio. 5. Embrayage/débrayage du carter de coupe. 5.
Page 32 1. Light switch Position 1. Lichtschalter 1. Interrupteur des phares 1. Interruptor de alumbrado 1. Interruttore luci 1. Schakelaar verlichting 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades. = Full speed = Idling speed 2.
Page 33 3. Bremspedal Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abge- bremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus. 3.Pédale de frein En enfonçant cette pédale, on freine et en même temps on débraye la transmission. 3. Pedal del freno Al apretarlo se frena el vehículo y al mismo tiempo se desa copla el motor deteniéndose la propulsión.
Page 34 5. Attachment clutch switch. 5. Ein- und Ausschalten des Mähaggregats. 5. Commande d'embrayage et de débrayage du carter de coupe. 5. Acoplamiento y desacoplamiento de la uni- dad de corte. 5. Leva inserimento tagliaerba. 5. Aan- en uitschakeling van de maaikast. 6.
Page 35 01949 START 7. Ignition Lock 7. Cerradura de encendido There are three different positions for the ignition key: La llave de encendido puede hallarse en tres posiciones diferentes: All electric current bro ken. Corriente eléctrica cortada Electric current connected. Corriente eléctrica conectada START Start motor connected.
Page 36 8. Parking brake Connect the parking brake in the following way: 1. Press down the brake pedal to bottom position. 2. Move the parking brake lever upwards and hold in this position. 3. Release the brake pedal. To release the parking brake all that is nec es sary is to push down the brake pedal.
Page 37 9. Blocage et déblocage de la roue libre Pour remorquer ou déplacer le tracteur sans l'aide du moteur, la commande de roue libre, qui se trouvesur le tablier arrière du châssis du tracteur, doit être tirée vers l'extérieur et bloquée dans cette position.
Page 38 11. Choke control When the engine is cold the choke should be pulled out before starting. When the engine has started and is running smooth ly push the choke in. 11. Kaltstartregler Bei kaltem Motor ist der Kaltstartregler herauszuziehen, bevor ein Startversuch gemacht wird.
Page 39 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Reposición de combustible Filling up El motor ha de funcionar con gasolina pura (sin mezcia de The en gine should be run of pure (not oil mixed) un lead ed aceite), sin plomo.
Page 40 Nivel de aceite Oil level La tapa combinada para el llenado de aceite y para la varilla The combined oil reﬁ lling cap and the oil stick is ac ces si ble de nivel queda accesible después de haber levantado hacia when the bonnet is lifted for wards.
Page 41 Tire air pressure Check the tire pressure regularly. The pres sure in the front tire should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tires. Reifendruck Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.
Page 42 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S'assurer préalablement, que le carter de coupe est en posi- tion de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée"...
Page 43 Pull out the choke control (if engine is cold). Den Kaltstarthebel herausziehen (nur bei kaltem Motor). Si le moteur est froid : Tirer la commande de starter. Extraer el estrangulador (únicamente si el motor está frío). Estrarre il comando dello choke (in caso di partenza a freddo).
Page 44 Amener la clé de contact sur la position "Démarrage" ("START"). REMARQUE! Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative. Ponga la llave de encendido en la posición de arranque ”START”.
Page 45 IMPORTANT! COLD STARTING FOR HYDRO • Disengage transmission by placing freewheel con trol in free wheel ing position. COLD STARTING FOR HYDRO (BE LOW 40°F[4°C]) - AF TER STARTING ENGINE AND BEFORE DRIVING, LET TRANS- • Start engine and move throttle control to slow position. MISSION WARM UP FOR ONE (1) MINUTE BY PLACING Be sure parking brake is not engaged.
Page 46 • Placer le tracteur sur une surface plane aﬁ n qu'il ne SPURGO DELLA TRASMISSIONE puisse pas rouler dans aucune direction. Le frein de sta- Per assicurare il buon funzionamento prestazionale del trat- tionnement doit être desserré pour effectuer les opérations tore, si raccomanda di spurgare la trasmissione prima di met- suivantes.
Page 47 NOTA! NOTE! La máquina tiene un interruptor de seguridad que corta The machine is equipped with a safety switch which la corriente al motor si el con duc tor sale del asiento con immediately breaks the current to the en gine if the driver el motor en marcha y con la palanca de acoplamiento/ leaves the seat with en gine run ning and with the con nec tion/ desacoplamiento en la posición de acoplamiento.
Page 48 Cutting tips Conseils pour la tonte • Clear the lawn from stones and other objects which can • Retirer de la pelouse, les pierres et autres objets qui be thrown away by the blades. pourraient être propulsés par les lames et devenir ainsi des pro jec tiles dangereux.
Page 49 Consejos para el corte Maaitips • Limpie el césped de piedras y otros objetos que puedan • Verwijder stenen en andere voorwerpen van het gazon, ser proyectados por las cuchillas. die weggeworpen kunnen worden door de messen. • Localiseer en markeer grotere stenen of andere vastevoor- •...
Page 50 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 10°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
Page 51 Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover. Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge mäht ca.
Page 52 Switching off the engine Move the gas control to “ ”. Disconnect the cutting unit by moving the connect/disconnect lever downwards. Lift up the cutting unit and turn the ignition key to “OFF” position. Allow the engine to idle for 1-2 minutes to cool down before switching off after a hard work.
Page 53 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Before servicing the engine or cutting unit the fol low ing Antes de proceder a efectuar el servicio en el motor o en el shall be carried out: equipo de corte, hay que hacer lo siguiente: •...
Page 54 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
Page 55 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a NOTA: El mantenimiento periódico ha de hacerse con regu- regular basis in order to keep your tractor in good running laridad a ﬁ n de mantener el tractor en buen estado. condition.
Page 56 Pour assurer l'entretien du moteur Se référer au manuel d'utilisation du moteur. Vidange de l'huile du moteur • Retirer le bouchon (1) et placer le tuyau de vidange (2). • Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.
Page 57 SERVICE RECORD Fill in dates as you complete regular service Every 8 Every Every. Every. Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil ﬁ lter) ........... • Change engine oil (with oil ﬁ lter) ................•...
Page 58 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans ﬁ ltre à huile ..................
Page 59 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio Necessità Ogni Ogni Ogni . Ogni . Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza ﬁ ltro dell’olio)..........• Cambio dell'olio (Con ﬁ ltro dell’olio) ............... •...
Page 60 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder bes- chädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
Page 61 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben afﬁ late. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante afﬁ lare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
Page 62 44mm Brakes The brakes are located inside the right rear wheel. The wheel should be dismantled for best ac cess. • Press down the clutch/brake pedal and engage the park- ing brake. Bremse Die Bremse sitzt innerhalb des rechten Hinterrades. Für beste Zugänglichkeit ist das Rad auszubauen.
Page 63 Dismantling of the cutting unit Work from the right side of the machine. 1. Take off the belt from the engine pulley (1). 2. Remove the two rear retainer springs (2) and knock off the axle taps with a hammer. Demontage des Mähdecks Arbeiten Sie auf der rechten Seite der Maschine.
Page 64 Assembly of the cutting unit 3. Remove the retainer springs (3), (4), (5) and axles. • Push in the cutting unit under the machine. 4. Pull the lever for lifting/lowering the cutting unit back- wards. • Assemble in the reverse order to dismantling. 5.
Page 65 Remplacement de la courroie d'entraînement du carter de coupe 1. Déposer le carter de coupe (voir chapitre précédent). 2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies. 3.
Page 66 Adjustment of the cutting unit Ajuste de la unidad de corte A. In the direction of travel A. En el sentido de la marcha 1. Check that the air pressure is correct in all four tires. 1. Controlar que la presión de inﬂ ado es la correcta en los cuatro neumáticos.
Page 67 To obtain the best cutting results, the mower blades should del cortacésped tiene que ser reguladas de manera que la be adjusted so the front tip (B) is approximately 1/8” to 1/2” punta delantera (B) esté aproximadamente entre 1/8 y ½ 2 lower than the rear tip (A) when the mower is in itshighest más abajo que la punta trasera (A) cuando el cortacésped está...
Page 68 REGLAGE TRANSVERSAL • Relever le carter de coupe au maximum. • A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rap- port au sol. “A” “A” • La distance (A) doit être la même des deux côtés à 6 mm près.
Page 69 Cambio de correa propulsora 1. Desmontar el equipo de corte del tractor. 2. Despiezar el contacto de cable de la conexión eléctrica (1). 3. Desmontar el limitador de movimientos del acoplamiento (2). 4. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (3), de la acoplamiento (4).
Page 70 ENFRIAMIENTO DEL TRANSEJE TRANSAXLE COOLING Las aletas de enfriamiento y el ventilador de la trans mi sión The fan and cooling ﬁ ns of transmission should be kept clean to assure proper cooling. tienen que mantenerse limpios para asegurar el enfriamiento adecuado.
Page 71 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
Page 72 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3. Le câblage de la bougie d'allumage défectueux. 3.
Page 73 7. Ricerca guasti. 7. Het localiseren van fouten. De motor start niet Il motore non parte 1. Er is geen benzine in de tank. 1. Manca il carburante. 2. De bougie is defect. 2. Difetto di candela. 3. De bougie-aansluiting is defect. 3.
Page 74 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. The following steps should be taken when mowing Suivre la procédure suivante une fois la saison termi- née: season is over: • En ﬁ n de saison, suivre la procédure suivante pour le •...
Page 75 8. Rismessaggio. 8. Stallen. Al termine della stagione effettuare i seguenti inter- Aan het einde van elk maaisezoen moeten de vol gen de venti: maatregelen worden genomen: • Pulire tutto il tagliaerba e particolarmente sotto il co per chio • Maak de hele machine schoon, in het bijzonder de bin- della falciatrice.
Page 76 532 18 30-33 Rev. 5 04.25.03 RD/RH/TR Printed in U.S.A. 02480...
