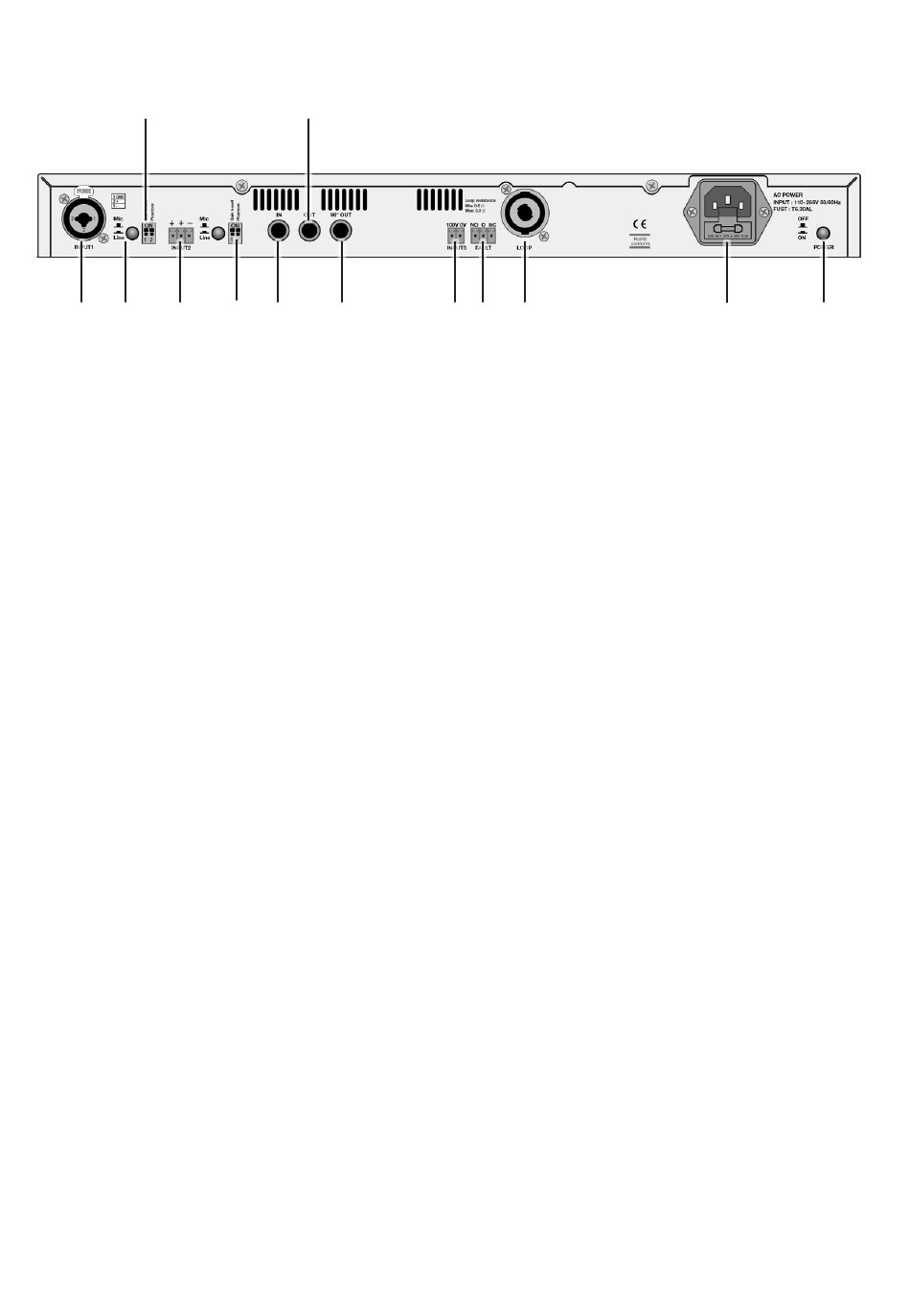

4.3 Face arrière, connexions et commandes
16
18
14 15
17
14 INPUT 1 Combo: entrée micro ou ligne.
15 Sélecteur pour INPUT 1 : commute entre le niveau microphone et le niveau ligne.
16 Alimentation fantôme : Active l'alimentation fantôme 48V sur INPUT 1.
17 INPUT 2 : entrée micro ou ligne.
18 Sélecteur d'entrée pour INPUT 2. commute entre les types d'entrée «Micro» ou «Ligne».
19 Commutateur d'alimentation fantôme. Active le courant d'alimentation pour les micro-
phones sur INPUT 2.
20 Entrée Link : utilisée en combinaison avec la sortie d'un autre amplificateur de boucle
magnétique PRO LOOP NX.
21 Sortie Link : utilisée en combinaison avec l'entrée d'un autre amplificateur de boucle
magnétique PRO LOOP NX.
22 Sortie Link 90° : utilisée en combinaison avec l'entrée Link d'un autre amplificateur
PRO LOOP NX.
23 100V Input : entrée pour les signaux audio d'un système 100V
24 Fault : relais de sortie pour l'état d'erreur de l'appareil sous forme de circuit libre de
potentiel.
25 Sortie boucle : NL4 Speaker Twist Connexion du canal d'amplification.
26 Prise d'alimentation avec porte-fusible.
27 Interrupteur d'alimentation pour allumer et éteindre l'appareil.
34 Français
