Amplificateur de boucle
magnétique pour surface
Jusqu'à 170 m²

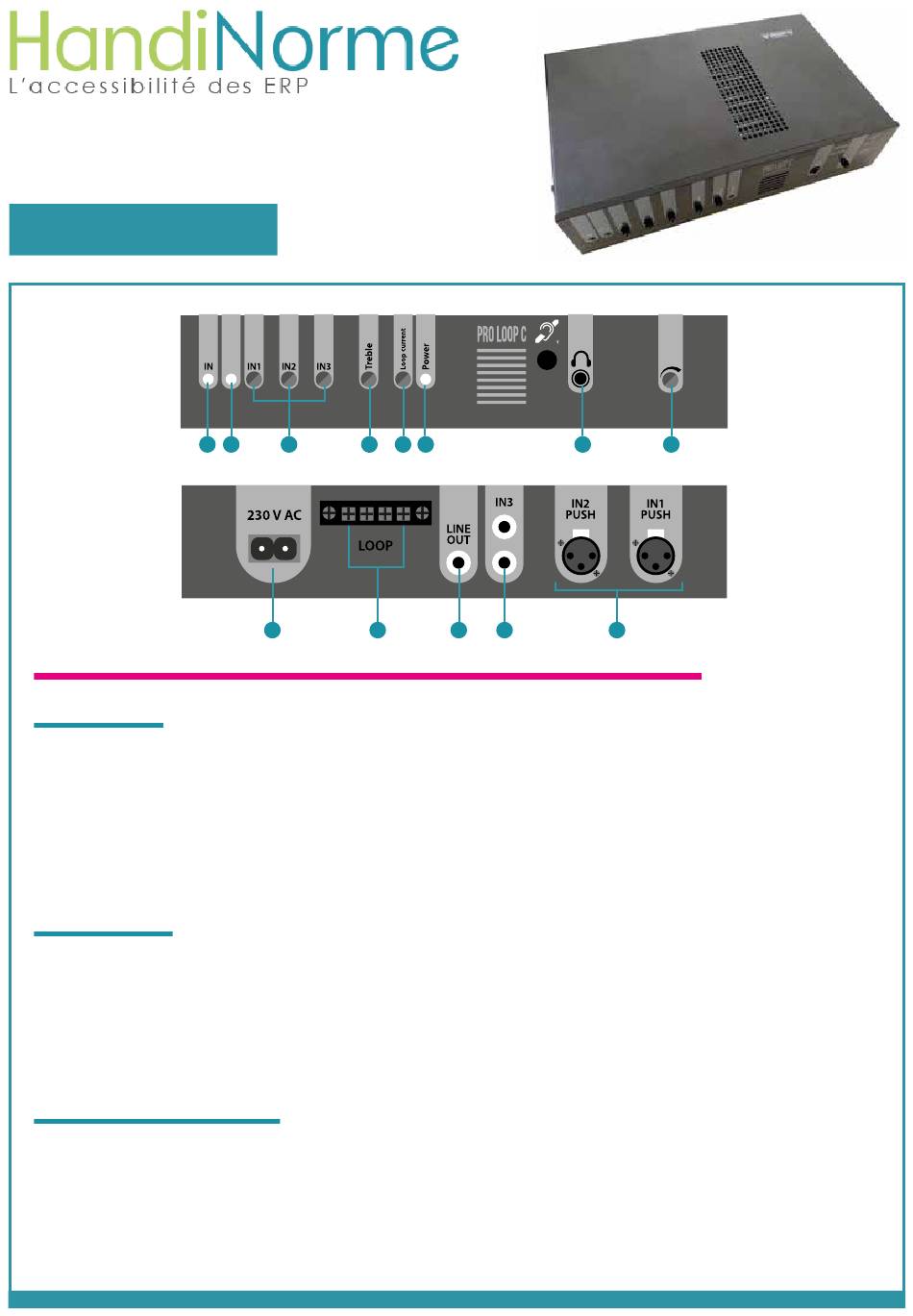

1/ SYNOPTIQUE DES RACCORDS ET DES ÉLÉMENTS DE COMMANDE
1.1/ Face avant
1•
Voyant signal d'entrée
2•
Voyant boucle magnétique
3•
Potentiomètre de réglage de la sensibilité des 3 entrées
4•
Potentiomètre de réglage des aigus
5•
Potentiomètre de réglage du courant de boucle
6•
Voyant d'alimentation du secteur
7•
Sortie casque
8•
Potentiomètre de réglage sortie casque
1.2/ Face arrière
9•
Prise secteur 230 V/50 Hz
10•
Borniers à vis pour le raccordement de la boucle magnétique
11•
LINE OUT, sortie audio monitoring RCA
12•
LINE IN, entrée audio RCA pour appareils avec niveau de ligne (de 25 mV à 4 V)
13•
Entrées audio XLR symétriques programmables par cavalier. Sensibilité d'entrée sélectionnable par cavalier de 0,5
mV à 100 mV pour microphones et de 25 mV à 4 V pour appareils avec niveau de ligne. Une tension fantôme peut être
connectée.
1.3/ Contenu de l'emballage
Les pièces suivantes font partie de la livraison :
• Amplificateur de boucle magnétique PROLOOP C
• Câble de raccordement secteur
• 2 équerres de montage
• Mode d'emploi
• Certificat de garantie
En cas de pièces manquantes, veuillez vous adresser à Handinorme.
Réf : 6280022
1
2
3
4
9
10
5 6
11
12
7
8
13
