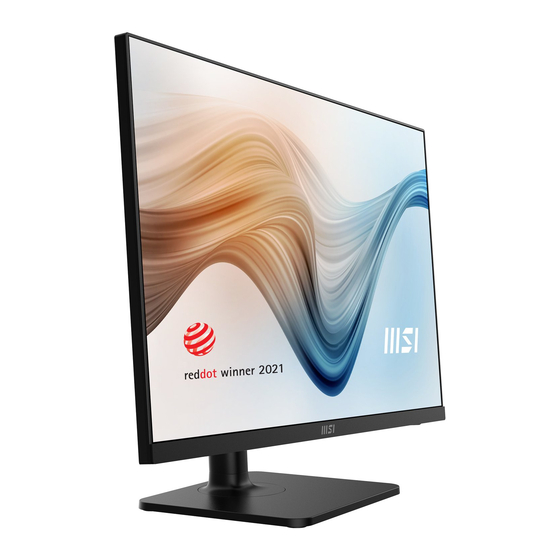

- Page 1 Série Modern Écran LCD Modern MD272XP (3PB1) Modern MD272XPW (3PB1) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................6 Vue d’ensemble de l’écran ..................7 Connexion de l’écran au PC ................... 9 Configuration de l’OSD ....................10 Boutons OSD ......................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Modern MD272XP Écran Modern MD272XPW Documentation Guide de démarrage rapide...
- Page 4 Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Poussez le pied de support vers la rainure de l’écran jusqu’à ce qu’il se verrouille en place.
- Page 5 ⚠ Important ∙ Placez l’écran sur une surface souple et protégée pour éviter de rayer le panneau d’affichage. ∙ N’utilisez aucun objet pointu sur l’écran. La rainure de fixation du pied de support peut également servir à fixer l’écran sur ∙...
- Page 6 Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ Veuillez incliner légèrement l’écran vers l’arrière avant de le faire pivoter. ∙...
- Page 7 Vue d’ensemble de l’écran Pour commencer...
- Page 8 Boutons OSD Bouton d’alimentation / LED d’alimentation La LED s’allumera en blanc après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, elle s’allumera en orange. La LED s’allumera également en orange lorsque l’écran sera en mode veille. Encoche de sécurité...
- Page 9 Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’alimentation externe et le cordon d’alimentation. (Figure A) 4. Connectez l’alimentation externe à la prise d’alimentation de l’écran. (Figure B) 5.
- Page 10 Configuration de l’OSD Ce chapitre fournit des informations essentielles sur la configuration de l’OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Boutons OSD L’écran dispose d’un ensemble de boutons de réglages qui permettent de contrôler le menu de l’affichage à...
- Page 11 Menus OSD ⚠ Important Les paramètres suivants sont grisés lors de la réception de signaux HDR : Low Blue Light (Faible lumière bleue) Contrast (Contraste) ∙ ∙ HDCR Color Temperature (Température de ∙ ∙ couleur) Brightness (Luminosité) ∙ Professional (Professionnel) Menu de 1er niveau Menu de 2ème/3ème niveau Description...
- Page 12 Menu de 1er niveau Menu de 2ème/3ème niveau Description MPRT OFF (ARRÊT) ∙ La fonction MPRT est disponible lorsque le taux de rafraîchissement est de 75 Hz. ON (MARCHE) ∙ L’activation de MPRT affectera : Fonction affectée État de la fonction »...
- Page 13 Menu de 1er niveau Menu de 2ème/3ème niveau Description Screen Assistance Eye-Q Check OFF (ARRÊT) ∙ Sélectionnez ARRÊT pour désactiver la (Aide à l’écran) (Vérification vérification Eye-Q. Amsler Grid Eye-Q) ∙ Sélectionnez Grille d’Amsler pour vérifier (Grille d’Amsler) votre champ visuel central. Astigmatism ∙...
- Page 14 Image Menu de 1er niveau Menu de 2ème/3ème niveau Description Brightness 0-100 ∙ Ajustez correctement la luminosité en fonction (Luminosité) de l’éclairage environnant. Contrast (Contraste) 0-100 ∙ Ajustez correctement le contraste pour détendre vos yeux. Sharpness (Netteté) ∙ La netteté améliore la clarté et les détails des images.
- Page 15 Input Source (Source d’entrée) Menu de 1er niveau Menu de 2ème niveau Description HDMI™ ∙ Sélectionnez une source d’entrée dans la liste. Type C Auto Scan OFF (ARRÊT) ∙ L’utilisateur peut appuyer sur le bouton de (Balayage auto) navigation puis sélectionner la source d’entrée dans ON (MARCHE) les cas suivants : •...
- Page 16 Setting Menu de 1er niveau Menu de 2ème niveau Description Language (Langue) 繁體中文 ∙ Les utilisateurs doivent appuyer sur le bouton E pour confirmer et appliquer le réglage de la langue. English ∙ La langue est un réglage indépendant. Le réglage de la langue des utilisateurs remplacera la valeur Français d’usine par défaut.
- Page 17 Menu de 1er niveau Menu de 2ème niveau Description Type C PD Charge OFF (ARRÊT) ∙ La fonction de charge PD Type-C permet aux (Charge PD Type C) utilisateurs de recharger leurs appareils par ON (MARCHE) l’intermédiaire d’un connecteur USB Type-C, capable de fournir une alimentation allant jusqu’à...
- Page 18 Caractéristiques Modern MD272XP Écran Modern MD272XPW Taille 27 pouces Courbure Plat Type de panneau Résolution 1920 x 1080 (FHD) 16:9 Format d’image Luminosité 300 nits (typ.) Rapport de contraste 1000:1 Taux de rafraîchissement 100 Hz 4 ms (GTG) Temps de réponse...
- Page 19 Modern MD272XP Écran Modern MD272XPW Encoche de sécurité Kensington ∙ Type de plaque : 75 x 75 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm •...
- Page 20 Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Standard Résolution HDMI™ USB-C Full HD 1920x1080 @60Hz @85Hz @100Hz Résolution de 720P synchronisation vidéo 1080P @60Hz Modes d’affichage prédéfinis...
- Page 21 Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. •...
- Page 22 ∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil.
- Page 23 BSMI: 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
- Page 24 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 25 Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU).
- Page 26 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 27 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
