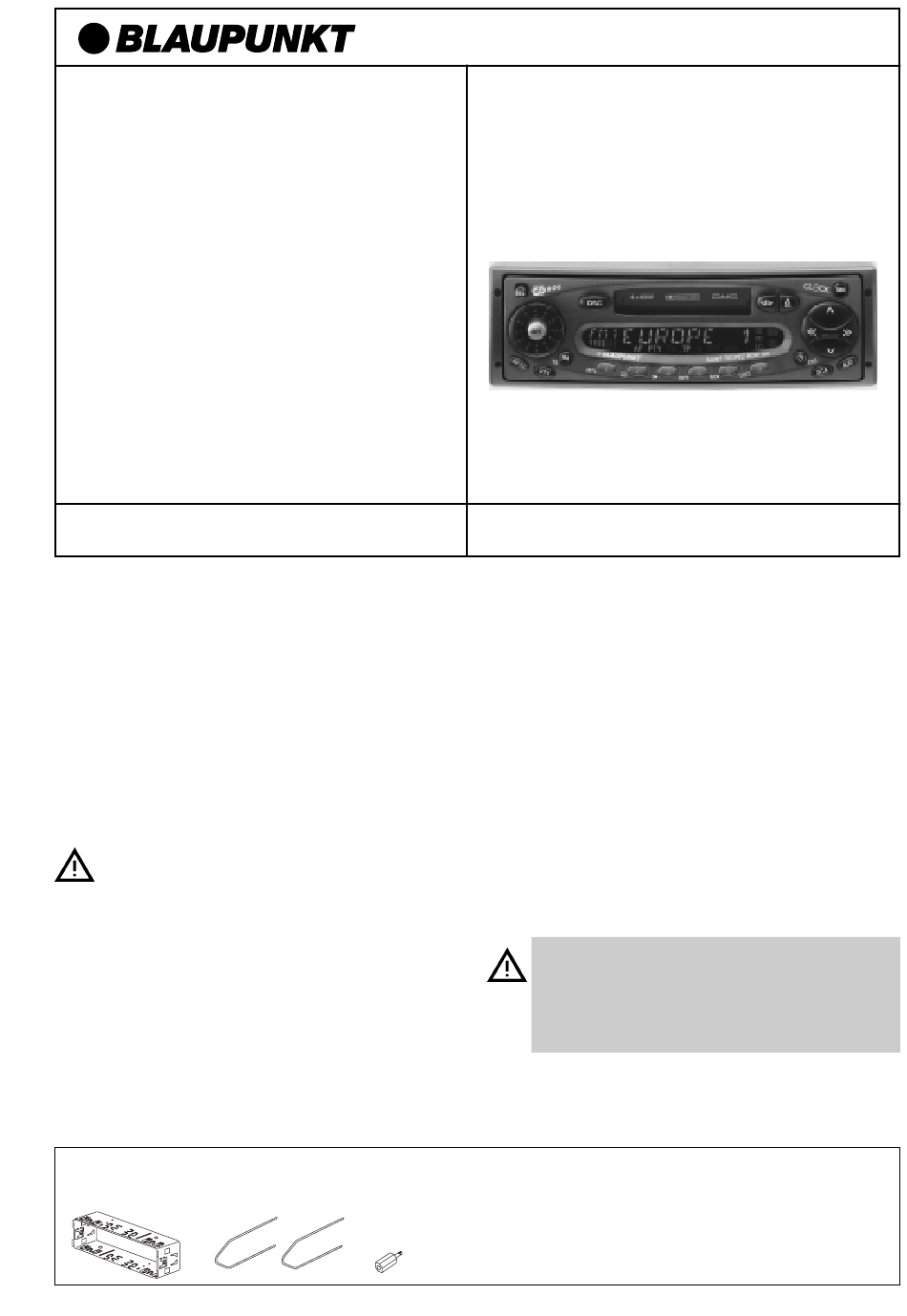

Saint Tropez RCM 168

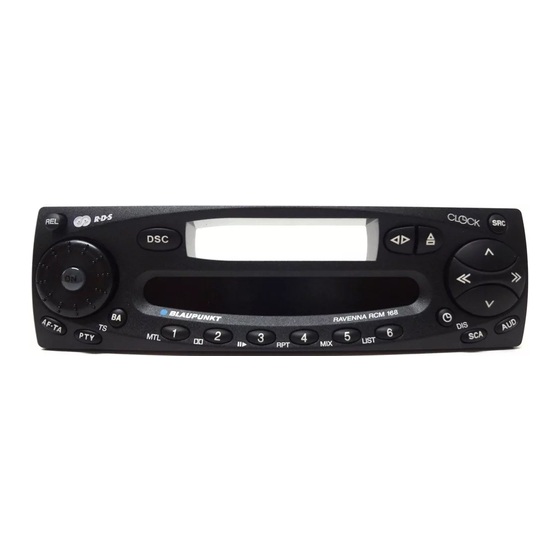

Ravenna RCM 168
Las Vegas DJ
Rimini RCM 169
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisninsida
Instrucciones de montaje
Instruções de montagem
8 622 401 843 /7.99St.
Sicherheitshinweise
Vor Einbau Ihres Autoradios die Einbau- und Anschluß-
vorschriften lesen.
Für die Dauer der Montage und des Anschlusses
ist der Minuspol der Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-Herstellers
(Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren)
zu beachten.
Beim Bohren von Löchern darauf achten, daß keine Fahr-
zeugteile (Batterie, Kabel, Sicherungskasten) beschädigt
werden.
Der Querschnitt des Plus- und Minuskabels darf 1,5 mm
nicht unterschreiten. Das Gerät ist mit einer Sicherung,
10 A flink, abgesichert.
Mitgelieferte Montage- und Anschlußteile - Supplied Mounting Hardware - Materiel de montage fourni - Ferretería de montaje
suministrada - Componenti di fissaggio comprese nella fornitura - Meegeleverde montagematerialen - Medföljande monteringsdetaljer
- Elementos de fixação fornecidos.
(D)
Seite
1
(GB) page
5
(F)
page
7
(I)
pagina 9
(NL) pagina 11
(S)
sida
13
(E)
página 15
(P)
página 17
2
- 1 -
Das Seitenteil des Autoradios wird im Betrieb sehr heiß.
Es ist darauf zu achten, daß keine Kabel am Gehäuse an-
liegen.
In einigen Fahrzeugen liegt ein 20poliger Stecker im Ein-
bauschacht. Dieser Stecker darf nicht am Autoradio an-
geschlossen werden.
In allen Fahrzeugen darf der fahrzeugseitige 8polige +/-
ISO-Stecker nicht direkt an Ihr Radio angeschlossen wer-
den.
Immer Adapterkabel benutzen!
Achtung! Bei Falschanschluß erlöscht der Garantiean-
spruch!
