Manuels Connexes pour Onkyo TX-SR393DAB
Sommaire des Matières pour Onkyo TX-SR393DAB

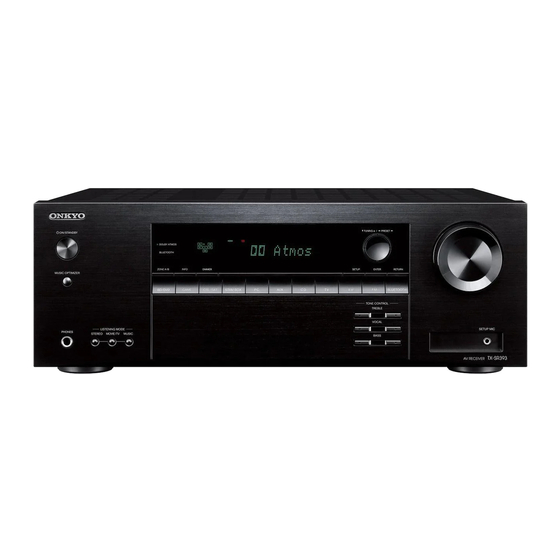

- Page 1 AMPLI-TUNER AUDIO-VIDEO ≫ Table des matières TX-SR393DAB ≫ Raccordements Mode d'emploi ≫ - Raccorder les enceintes ≫ Lecture ≫ Configuration ≫ Dépannage ≫ Appendice ≫ Informations supplémentaires Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 2 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ce que contient la boîte Raccorder un appareil AV dans une autre pièce (Connexion ZONE B) Fonction supplémentaire (Mise à jour du micrologiciel) 5 Raccorder un amplificateur principal (ZONE B) Mise à jour des informations du micrologiciel Brancher les antennes Utilisation des nouvelles fonctions ajoutées Branchement du cordon d'alimentation Procédure de mise à jour du micrologiciel Lecture Nom des pièces...
- Page 3 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Dépannage Mode d'écoute Sélection d'un mode d'écoute Lorsque l'appareil fonctionne de façon irrégulière Disposition d'enceinte et Modes d'écoute Dépannage sélectionnables Appendice Les effets du mode d'écoute Formats d'entrée et Modes d'écoute sélectionnables 57 À propos de l'interface HDMI Configuration Caractéristiques générales Changement de format du signal HDMI 4K entrant et sortant par cet appareil Menu configuration Liste des menus...
- Page 4 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ce que contient la boîte 1. Appareil principal (1) 2. Télécommande (RC-970R) (1), Piles (AAA/R03) (2) 3. Microphone de configuration d'enceintes (1) • Utilisé durant Initial Setup 4. Antenne DAB/FM (1) • Guide de Configuration Initiale (1) * C e document est un mode d'emploi en ligne. Il n'est pas inclus comme accessoire. • Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. • Le cordon d'alimentation ne devra être branché que lorsque tous les autres raccordements de câbles seront effectués. • Nous déclinons toute responsabilité concernant des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés. • Les spécifications et l'aspect peuvent changer sans préavis. Panneau frontal≫...
- Page 5 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Fonction supplémentaire (Mise à jour du micrologiciel) Cette unité est équipée d'une fonction permettant de mettre à jour le micrologiciel via le port USB lorsque une mise à jour du micrologiciel est annoncée après l'achat. Cela permet d'ajouter différentes fonctions et d'améliorer les opérations. En fonction de la période de fabrication de l'appareil, le micrologiciel peut être commuté sur la version mise jour. En pareil cas, de nouvelles fonctions peuvent être ajoutées dès le début. Pour savoir comment confirmer le contenu du dernier micrologiciel et de la dernière version du micrologiciel de votre appareil, consultez la section suivante. Mise à jour des informations du micrologiciel Pour le contenu du dernier micrologiciel et la dernière version du micrologiciel, consultez le site Web de notre compagnie. Si la version du micrologiciel diffère de la précédente, il est recommandé de mettre à jour le micrologiciel. Pour confirmer la version du micrologiciel de votre appareil, appuyez sur la touche de la télécommande, et consultez "6.Miscellaneous" - "Firmware Update" - "Version" ( p80). Utilisation des nouvelles fonctions ajoutées Si des fonctions sont ajoutées ou modifiées par rapport au contenu décrit dans le mode d'emploi, consultez la référence suivante. Informations supplémentaires ≫ ❏...
- Page 6 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Procédure de mise à jour du micrologiciel 30 minutes environ sont requises pour la mise à jour. Les réglages existants sont * En fonction du périphérique de stockage USB ou de son contenu, ils peuvent prendre du temps à charger, risquent de ne pas être chargés correctement, ou conservés après la mise à jour. peuvent ne pas être correctement alimentés. Avertissement : Le programme et la documentation en ligne qui l'accompagne * Notre société ne pourra être tenu responsable de toute perte ou de dommage de vous sont fournis pour une utilisation à vos propres risques. données, ou de défaillance de stockage causée par l'utilisation d'un périphérique de stockage USB. Veuillez noter cela au préalable. Notre société ne sera pas tenu responsable et vous n'aurez aucun recours en * Les descriptions peuvent être différentes de l'affichage à l'écran mais cela ne dommages et intérêts pour toute réclamation de quelque nature que ce soit changera pas les commandes ni les fonctions. concernant votre utilisation du programme ou la documentation en ligne qui l'accompagne, quelle que soit la théorie juridique et si délictuelle ou contractuelle. Mise à jour En aucun cas, notre société est tenue responsable envers vous ou un tiers pour 1. Connectez le périphérique de stockage USB à votre PC. tous dommages spéciaux, indirects, accessoires ou consécutifs de toute nature, 2. Téléchargez le fichie du micrologiciel sur votre ordinateur depuis le site Web y compris, mais sans s'y limiter, à la compensation, le remboursement ou des...
- Page 7 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 6. Sélectionnez "6. Miscellaneous" - "Firmware Update" - "Update via USB" à Vérifiez si le périphérique de stockage USB ou le câble USB est fermement l'aide des touches du curseur, puis appuyez sur ENTER. inséré dans le port POWER OUT de l'appareil. Branchez le périphérique de stockage USB à une source d'alimentation Setup externe s'il dispose de sa propre alimentation. • -51 : Le fichier du micrologiciel est destiné à un autre modèle ou le fichier du 1. Input/Output Assign 1. Tuner 2. Speaker 2. Firmware Update micrologiciel est corrompu. Essayez à nouveau à partir du téléchargement du 3. Audio Adjust 3. Initial Setup 4.
- Page 8 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Nom des pièces Panneau frontal ❏ Pour plus de détails, consultez ( Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 9 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 1. Touche ON/STANDBY 2. Touche MUSIC OPTIMIZER : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. 3. Témoin BLUETOOTH : S'allume lorsque l'appareil est connecté à un périphérique compatible BLUETOOTH. 4. Témoin DOLBY ATMOS : S'allume lorsque les signaux Dolby Atmos sont reproduits dans le mode d'écoute approprié. 5. Capteur de télécommande : Reçoit les signaux de la télécommande. • La plage de réception de la télécommande est d'environ 16´/5 m, à un angle de 20° dans la direction verticale et à un angle de 30° à gauche et à droite. 6. Touche ZONE A/B : Permet de sélectionner une destination de sortie audio parmi "ZONE A", "ZONE B" et "ZONE A+B". ( p44) 7. Touche INFO : Permet de changer les informations sur l'afficheur et est utilisé pour actionner le RDS ( p41). 8. Touche DIMMER : Modifie la luminosité de l'afficheur avec trois niveaux. Il ne peut pas être complètement éteint. 9. Affichage ( p10) 10. Touche SETUP : Vous pouvez afficher les éléments de réglage avancés sur le téléviseur et l'afficheur pour avoir une expérience encore meilleure avec cet appareil. ( p65)
- Page 10 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Afficheur 1. Affichage Enceinte/Canal : Affiche le canal de sortie correspondant au mode 7. Affiche différentes informations sur les signaux d'entrée. d'écoute sélectionné. 2. Permet d'afficher la destination de sortie audio. A : Permet de restituer l'audio uniquement dans la pièce principale (ZONE A). B : Permet de restituer l'audio uniquement dans l'autre pièce (ZONE B). AB : Permet de restituer l'audio dans la pièce principale (ZONE A) et dans l'autre pièce (ZONE B). 3. S'allume dans les conditions suivantes. : Le casque est branché. : Connecté par BLUETOOTH. HDMI : Les signaux HDMI sont transmis et l'entrée HDMI est sélectionnée. DIGITAL : Des signaux numériques entrent et l'entrée numérique est sélectionnée. 4. S'allume en fonction du type de l'entrée du signal audio numérique et du mode d'écoute. 5. S'allume dans les conditions suivantes. RDS : Réception de la diffusion RDS. TUNED : Réception de la radio DAB/FM. FM ST : Réception en FM stéréo. SLEEP : Le minuteur de veille est défini. ( p79) AUTO STBY : La veille automatique est définie. ( p80) 6. Clignote lorsque le mode sourdine est activé. Panneau frontal≫...
- Page 11 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Panneau arrière ❏ Pour plus de détails, consultez ( p12) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 12 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 1. Prises HDMI OUT : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un téléviseur. 2. Prises HDMI IN : Transmet les signaux vidéo et les signaux audio avec un câble HDMI raccordé à un appareil AV. 3. Port POWER OUT : Vous pouvez également fournir l'alimentation (5 V/ 1 A) au lecteur de contenu multimédia en flux raccordé à une borne HDMI IN de cet appareil avec un câble USB. ( p29) La fonction de lecture des fichiers musicaux et l’alimentation vers des smartphones/tablettes, ou d’aures périphériques ne sont pas supportées. 4. Cordon d'alimentation 5. Prises DIGITAL IN OPTICAL/COAXIAL : Permet l'entrée des signaux audio numérique composante TV ou AV avec un câble optonumérique ou un câble coaxial numérique. 6. Borne TUNER DAB/FM : Sert à raccorder les antennes fournies. 7. Prises AUDIO IN : Entrée des signaux audio composante AV ou TV avec un câble audio analogique.
- Page 13 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Télécommande 1. Touche ON/STANDBY 2. Touches du sélecteur d'entrée : Permet de changer l'entrée à lire. 3. Touches Lecture : Utilisées pour l'opération de lecture d'un périphérique compatible BLUETOOTH. Si l'unité est commutée sur "CEC MODE" à l'aide du bouton MODE, une composante AV compatible avec la fonction HDMI CEC peut être utilisée. (Le fonctionnement pourrait ne pas être possible en fonction du périphérique) 4. Touche Q (QUICK MENU) : Les réglages comme "HDMI" et "Audio" peuvent être effectués rapidement durant la lecture sur l'écran du téléviseur avec une pression sur cette touche. ( p82) 5. Touches du curseur et touche ENTER : Sélectionnez un élément à l'aide des touches du curseur et appuyez sur ENTER pour valider votre sélection. 6. Touche : Affichez les éléments de réglage avancés sur le téléviseur ou l'afficheur pour avoir une expérience encore meilleure avec cet appareil. ( p65) 7. Touches TONE : Permet d'ajuster la qualité du son. ( p47) ...
- Page 14 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccordements Raccorder les enceintes Raccorder le téléviseur Raccorder les appareils de lecture Raccorder un appareil AV dans une autre pièce (Connexion ZONE B) Brancher les antennes Branchement du cordon d'alimentation Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 15 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder les enceintes Vous pouvez sélectionner la disposition des enceintes à installer parmi différents modèles lors de l'utilisation de cet appareil. Utilisez le diagramme suivant pour sélectionner la disposition d'enceintes qui convient à vos enceintes et à votre environnement d'utilisation. Utilisation des enceintes en hauteur ? • Système 3.1.2 ( p24) • Système 5.1 ( p23) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 16 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Installation d'enceintes „ Système 5.1 Il s'agit d'un système 5.1 de base. Les enceintes avant reproduisent le son stéréo avant et une enceinte centrale reproduit le son émanant du centre de l'écran, comme les dialogues et les chants. Les enceintes surround produisent le champ sonore arrière. Le caisson de basse sous tension reproduit les sons graves et crée un champ sonore riche. Les enceintes avant devront être positionnées à hauteur d'oreille, tandis que les enceintes surround devront être positionnées juste au-dessus de la hauteur d'oreille. L'enceinte centrale devra faire face à la position d'écoute dans un angle. En plaçant le caisson de basse sous tension entre l'enceinte centrale et l'enceinte avant, vous obtiendrez un son naturel même en écoutant de la musique. 1, 2 Enceintes avant Enceinte centrale 4, 5 Enceintes surround Caisson de basse sous tension a : 22° à 30°, b : 120° ❏ Disposition d'enceinte et Modes d'écoute sélectionnables ( p51) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 17 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 3.1.2 Un système 3.1.2 est une disposition d'enceintes constitué du système 3.1 qui inclut des enceintes avant, une enceinte centrale et un caisson de basse sous tension, ainsi que des enceintes en hauteur ajoutées. Sélectionnez les enceintes en hauteur qui conviennent à vos enceintes et à votre environnement d'utilisation parmi les trois types suivants. ❏ Exemple d'installation Enceintes en hauteur avant ( p18) ❏ Exemple d'installation Enceintes pour plafond p19) ❏ Exemple d'installation Enceintes activées Dolby (Enceintes Dolby) ( p20) Panneau frontal≫...
- Page 18 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes en hauteur Il s'agit d'un système 3.1 constitué d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes en avant hauteur avant, qui sont un type d'enceinte en hauteur. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur. Les enceintes en hauteur avant devront être positionnées à au moins 3'/0,9 m au-dessus des enceintes avant. Elles devront également être placées directement au-dessus des enceintes avant, inclinées pour faire face à la position d'écoute. 3´ (0,9 m) ou plus 1, 2 Enceintes avant Enceinte centrale 4, 5 Enceintes en hauteur avant...
- Page 19 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes pour plafond Il s'agit d'un système 3.1 constitué d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes pour plafond centrales, qui sont un type d'enceinte en hauteur. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur. Montez les enceintes pour plafond centrales au plafond juste audessus de la position d'écoute. La distance entre chaque paire d'enceintes devra être la même que celle entre les deux enceintes avant. • Dolby Laboratories conseille l'installation de ces types d'enceintes en hauteur pour obtenir le meilleur effet Dolby Atmos. 1, 2 Enceintes avant Enceinte centrale 4, 5 Enceintes pour plafond centrales Caisson de basse sous tension a : 65° à 100°...
- Page 20 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Exemple d'installation Enceintes activées Il s'agit d'un système 3.1 constitué d'enceintes avant, d'une enceinte centrale et d'un caisson de basse sous tension avec en supplément des enceintes Dolby Dolby (Enceintes Dolby) activé (avant), qui sont un type d'enceinte en hauteur. Les enceintes activées Dolby sont des enceintes spéciales conçues pour être face au plafond afin que le son semble provenir d'en haut après avoir rebondi sur le plafond. L'installation d'Enceintes en hauteur permet d'enrichir la sensation du champ sonore dans l'espace supérieur. Placez les enceintes Dolby activé (avant) sur les enceintes avant. 1, 2 Enceintes avant Enceinte centrale 4, 5 Enceintes activées Dolby (Avant) Caisson de basse sous tension a : 22° à 30° ❏ Disposition d'enceinte et Modes d'écoute sélectionnables ( p51) Panneau frontal≫...
- Page 21 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Réglages "Speaker Setup" et Raccordement des enceintes Raccordements „ (Remarque) Impédance d'enceinte Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω. Si une des enceintes à raccorder possède une impédance de 4 Ω ou plus et de moins de 6 Ω, réglez "Speaker Impedance" à "4 ohms" pour "Speaker Setup" dans la section Initial Setup ( p84). Lors du réglage de "Speaker Impedance" depuis le menu Setup, appuyez sur de la télécommande, et réglez "2.Speaker" – "Configuration" – "Speaker Impedance" ( p71) sur "4 ohms". „ Raccorder les câbles d'enceintes 1/2˝ (12 mm) Connectez correctement les prises de l'appareil et les prises de l'enceinte (côté + avec côté + et côté – avec côté –) pour chaque canal. Si la connexion est mauvaise, un son grave ne sera pas reproduit correctement à cause d'une inversion de phase. Entortillez les fils exposés de l'extrémité du câble d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte lors du branchement. Si les fils dénudés entrent en contact avec le panneau arrière ou si les fils côté + et côté – se touchent, un dysfonctionnement risque de se produire. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 22 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Raccorder les caisson de basse a Câble de caisson de basse Raccordez un caisson de basse sous tension à cet appareil avec un câble pour caisson de basse. Il est possible de raccorder jusqu'à deux caissons de basse sous tension. Le même signal est reproduit par chacune des prises SUBWOOFER PRE OUT. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 23 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 5.1 „ R églages "Speaker Setup" durant Initial Setup ( p85) Speaker Setup Speaker Channels 5.1 ch Subwoofer Height Speaker - - - Select how many speakers you have. Next ENTER • Speaker Channels : 5.1 ch • Subwoofer : Yes •...
- Page 24 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Système 3.1.2 „ R églages "Speaker Setup" durant Initial Setup ( p85) Speaker Setup Speaker Channels 3.1.2 ch Subwoofer Height Speaker Front High Select how many speakers you have. Next ENTER • Speaker Channels : 3.1.2 ch • Subwoofer : Yes • Height Speaker : Sélectionnez le type d'enceinte en hauteur installée.
- Page 25 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Combinaisons d'enceintes • Il est possible de raccorder jusqu'à deux caissons de basse sous tension dans l'une ou l'autre combinaison. Canaux d'enceinte FRONT CENTER SURROUND HEIGHT 2.1 ch 3.1 ch 4.1 ch 5.1 ch 2.1.2 ch 3.1.2 ch Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 26 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder le téléviseur Raccordez cet appareil entre un téléviseur et un appareil AV. Raccorder cet appareil avec le téléviseur permet de reproduire les signaux audio et vidéo de l'appareil AV sur le téléviseur, ou de lire l'audio du téléviseur sur cet appareil. Un raccordement au téléviseur varie selon que le téléviseur supporte ou pas la fonctionnalité ARC (Audio Return Channel). La fonctionnalité ARC transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC. Votre téléviseur prend-il en charge la fonctionnalité ARC ? • Vers un téléviseur ARC ( p27) • Vers un téléviseur non compatible ARC ( p28) Panneau frontal≫...
- Page 27 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vers un téléviseur ARC Avec un téléviseur qui prend en charge la fonction ARC (Audio Return Channel) (*), utilisez uniquement le câble HDMI pour un raccordement au téléviseur. Pour raccorder, utilisez la prise HDMI IN du téléviseur qui prend en charge la fonctionnalité ARC. Vous raccordez le câble HDMI au port étiqueté OUT côté récepteur. • Si une vidéo haute définition 4K est lue, utilisez un câble HDMI haute vitesse premium ou un câble HDMI haute vitesse premium avec Ethernet dont l’emballage comporte une étiquette "PREMIUM Certified Cable". De plus, dans “Changement de format du signal HDMI 4K entrant et sortant par cet appareil” ( p64), changez la valeur du paramère pour “Enhanced”. Configuration • Des réglages sont nécessaires pour utiliser la fonctionnalité ARC. Sélectionnez "Yes" pour "3. ARC Setup" dans Initial Setup ( p84). Si "No, Skip" est sélectionné, des réglages sont nécessaires dans le menu Setup une fois que Initial Setup a été effectué. Appuyez sur de la télécommande, et réglez "5. Hardware" – "HDMI" – "Audio Return Channel" sur "On". ( p78) • Pour les réglages détaillés du raccordement du téléviseur, de la fonction CEC et de la sortie audio, consultez le mode d'emploi du téléviseur. (*) Fonction ARC : Cette fonctionnalité transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul câble HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC.
- Page 28 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vers un téléviseur non compatible ARC Si le téléviseur ne prend pas en charge la fonctionnalité ARC (Audio Return Channel) (*), raccordez un câble HDMI ainsi qu'un câble optonumérique. • Si vous utilisez un décodeur câble, etc. raccordé à la prise d'entrée de cet appareil pour regarder la télévision (sans le tuner intégré du téléviseur), le raccordement d'un câble optonumérique ou d'un câble audio analogique n'est pas nécessaire. • Si une vidéo haute définition 4K est lue, utilisez un câble HDMI haute vitesse premium ou un câble HDMI haute vitesse premium avec Ethernet dont l’emballage comporte une étiquette "PREMIUM Certified Cable". De plus, dans “Changement de format du signal HDMI 4K entrant et sortant par cet appareil” ( p64), changez la valeur du paramère pour “Enhanced”. (*) Fonction ARC : Cette fonctionnalité transfère les signaux audio du téléviseur via un câble HDMI et lit le son du téléviseur sur cet appareil. Le raccordement à un téléviseur compatible ARC ne nécessite qu'un seul câble HDMI. Consultez le mode d'emploi de votre téléviseur, etc. pour savoir s'il prend en charge la fonctionnalité ARC. a Câble HDMI, b Câble optonumérique Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 29 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder les appareils de lecture Raccorder un appareil AV avec prise HDMI installée Il s'agit d'un exemple de raccordement avec un appareil AV possédant de prise HDMI. En raccordant un appareil AV conforme à la norme CEC (Consumer Electronics Control), vous pouvez utiliser la fonctionnalité HDMI CEC (*) qui établit une liaison avec les sélecteurs d'entrée, etc. et la fonctionnalité HDMI Standby Through qui vous permet de transférer les signaux vidéo et audio provenant de l'appareil AV sur le téléviseur même si cet appareil est en veille. De plus, la prise POWER OUT située sur le panneau arrière peut alimenter (5 V / 1 A) un lecteur de contenu multimédia raccordé à la prise HDMI IN de cet appareil. Pour fournir de l'énergie même lorsque cet appareil est en mode veille, changez la valeur de réglage de veille de sortie d'alimentation "USB Power Out at Standby" ( p80) sur "On". • Si une vidéo haute définition 4K est lue, utilisez un câble HDMI haute vitesse premium ou un câble HDMI haute vitesse premium avec Ethernet dont l’emballage comporte une étiquette "PREMIUM Certified Cable". De plus, dans “Changement de format du signal HDMI 4K entrant et sortant par cet appareil” ( p64), changez la valeur du paramère pour “Enhanced”. • La prise POWER OUT ne prend pas en charge la lecture de fichiers musicaux ou l’alimentation vers des smartphones/tablettes ou autres périphériques.
- Page 30 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder un appareil Audio Exemple de raccordement avec un appareil audio. Raccordez un lecteur CD à l'aide d'un câble coaxial numérique ou d'un câble audio analogique. a Câble audio analogique, b Câble coaxial numérique Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 31 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Raccorder un appareil AV dans une autre pièce (Connexion ZONE B) Raccorder un amplificateur principal (ZONE B) Lors d'une lecture dans la pièce principale (ZONE A), vous pouvez écouter de l'audio à 2 canaux de la même source dans une autre pièce (ZONE B) simultanément. Utilisez un câble analogique pour raccorder la prise ZONE B LINE OUT de cette unité et la prise LINE IN de l'amplificateur principal dans une autre pièce. LINE Amplificateur Principal a Câble audio analogique Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 32 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Brancher les antennes Assurez-vous que la fiche est poussée à fond, puis fixez-la en faisant tourner l'écrou vers la droite. Utilisez un clou ou quelque chose de similaire pour fixer l'antenne au mur. a Antenne DAB/FM Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 33 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Branchement du cordon d'alimentation Branchez le cordon d'alimentation une fois que tous les autres raccordements ont été effectués. a Cordon d'alimentation Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 34 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture Lecture d'un appareil AV Lecture BLUETOOTH ® Écoute de la radio FM Écoute de la radio numérique DAB Lecture ZONE B Fonctions pratiques Mode d'écoute Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 35 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture d'un appareil AV Vous pouvez écouter le son provenant des appareils AV tels que des lecteurs de disques Blu-ray avec cet appareil. Commandes de base Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. TV’s REMOTE 2. Appuyez sur le sélecteur d'entrée portant le même nom que la prise sur Inputs laquelle le lecteur est raccordé. INPUT Par exemple, appuyez sur la touche BD/DVD pour lire le lecteur raccordé à la prise BD/DVD. Appuyez sur TV pour écouter le son du téléviseur. HDMI 1 • Lorsque la fonction de liaison CEC marche, l'entrée change HDMI 2 automatiquement lorsqu'un téléviseur ou un lecteur conformes CEC est raccordé à cet appareil à l'aide d'un raccordement HDMI. HDMI 3 3. Démarrez la lecture sur l'appareil AV. Sélecteur d'entrée Panneau frontal≫...
- Page 36 Jumelage 1. Lorsque vous appuyez sur la touche BLUETOOTH, "Now Pairing..." apparait sur l'afficheur de cet appareil et le mode appairage s'active. 2. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Si un mot de passe est requis, entrez "0000". • Cet appareil s'affiche sous le nom "Onkyo TX-SR393D XXXXXX". • Pour connecter un autre périphérique compatible BLUETOOTH, appuyez sur la touche BLUETOOTH jusqu'à ce que "Now Pairing..." s'affiche, puis effectuez l'étape 2. Cet appareil peut mémoriser les informations d'apparaige de 8 périphériques appairés. • La zone de couverture est d'environ 48´/15 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles BLUETOOTH. Lecture Onkyo TX-SR393 XXX 1. Effectuez la procédure de connexion sur le périphérique compatible BLUETOOTH. 2. Lecture des fichiers musicaux. L'entrée sur cet appareil passe automatiquement sur "BLUETOOTH". Augmentez le volume du périphérique compatible BLUETOOTH jusqu'à un niveau correct. • À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible BLUETOOTH. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 37 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Écoute de la radio FM Vous pouvez réceptionner des stations de radio FM sur cet appareil grâce au tuner intégré. Syntonisation d'une station de radio Effectuez la procédure suivante lorsque cet appareil est en marche. Syntonisation automatique 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "FM". 2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Auto" sur l'afficheur. 3. Lorsque vous appuyez sur les curseurs / , la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Lorsqu'une station de radio est syntonisée, le témoin "TUNED" s'allume sur l'afficheur. Lorsqu'une station de radio FM est syntonisée, le témoin "FM ST" s'allume. TUNER ENTER MODE Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 38 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lorsque la réception des émissions FM est faible : Effectuez la procédure de "Syntonisation manuelle" ( p38). Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. Syntonisation manuelle Notez que si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéréo, quelle que soit la sensibilité de la réception. 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "FM". 2. Appuyez à plusieurs reprises sur MODE pour afficher "TunMode: Manual" sur l'afficheur. 3. Tout en appuyant sur les curseurs / , sélectionnez la station de radio désirée. • La fréquence change d'1 pas à chaque fois que vous appuyez sur les curseurs / . La fréquence change en continu si la touche est maintenue enfoncée, et s'arrête lorsque la touche est relâchée.
- Page 39 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Prérégler une station de radio Procédure d'enregistrement Vous pouvez prérégler jusqu'à 40 de vos stations de radio favorites. Après être syntonisé sur la station de radio que vous voulez mémoriser, effectuez la procédure suivante. 1. Appuyez sur MEMORY de manière à ce que le numéro préréglé clignote sur l'afficheur. 2. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les curseurs / pour sélectionner un numéro entre 1 et 40. 3. Appuyez une nouvelle fois sur MEMORY pour enregistrer la station. Lorsque la station est enregistrée, le numéro de préréglage s'arrête de clignoter. Répétez ces étapes pour enregistrer toutes vos stations de radio préférées. TUNER ENTER CLEAR MEMORY Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 40 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Sélectionner une station de radio préréglée 1. Appuyez sur TUNER. 2. Appuyez sur les curseurs / pour sélectionner un numéro préréglé. Supprimer une station de radio préréglée 1. Appuyez sur TUNER. 2. Appuyez sur les curseurs / pour sélectionner le numéro préréglé à supprimer. 3. Après avoir appuyé sur la touche MEMORY, appuyez sur CLEAR pendant que le numéro préréglé clignote, et supprimez le numéro préréglé. Lorsqu'il est supprimé, le numéro sur l'afficheur disparait. ❏ Utilisation du RDS ( p41) Panneau frontal≫...
- Page 41 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Utilisation du RDS RDS est l'acronyme de Radio Data System et il s'agit d'une méthode de 3. Lorsqu'une station est trouvée, la station clignote sur l'afficheur. Une pression transmission de données par signaux radio FM. Dans les régions où RDS sur la touche ENTER dans cet état permet de recevoir cette station. Si vous peut être utilisé, lorsque vous syntonisez sur une station de radio diffusant les n'appuyez pas sur la touche ENTER, l'appareil commence à chercher une informations du programme, le nom de la station de radio s'affiche sur l'afficheur. autre station. Lorsque vous appuyez sur la touche de la télécommande dans cet état, vous • Si aucune station n'est trouvée, le message "Not Found" s'affiche. pouvez utiliser les fonctions suivantes. • Des caractères inhabituels peuvent s'afficher lorsque l'appareil reçoit des Affichage texte d'information (Radio Text) caractères non pris en charge. Ce n'est pas un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas 1. Pendant que le nom de la station apparait sur l'afficheur, appuyez une fois sur s'afficher. la touche de la télécommande. Le texte radio (RT), qui est de l'information texte transmise par la station, apparait en défilant sur l'afficheur. "No Text Data" s'affiche lorsqu'aucune information de texte n'est transmise.
- Page 42 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Écoute de la radio numérique DAB Commandes de base Effectuez la procédure suivante lorsque cet appareil est en marche. 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "DAB". • La toute première fois que vous sélectionnez DAB, la fonction Syntonisation Auto balaie automatiquement la bande 3 du DAB pour trouver les bouquets (c.à.d. stations) disponibles dans la zone où vous vous trouvez. Une fois le balayage effectué, la première station trouvée est sélectionnée. 2. Sélectionnez la station de radio de votre choix à l’aide des touches / de la télécommande. • Si une nouvelle station DAB est présente ou que si vous changez de région, appuyez sur la touche de la télécommande, puis utilisez les touches du curseur et la touche ENTER pour lancer le "DAB Auto Scan" dans "6. Miscellaneous" - "Tuner". TUNER ENTER MODE Panneau frontal≫...
- Page 43 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Changement de l’ordre des stations affichées Vous pouvez trier les stations disponibles par ordre alphabétique ou par bouquet. 1. Appuyez sur TUNER à plusieurs reprises pour sélectionner "DAB". 2. Appuyez plusieurs fois sur MODE pour définir la méthode de tri de l’affichage parmi les suivantes. Alphabet (paramètre par défaut) : Tri des stations par ordre alphabétique. Multiplex : Tri des stations par bouquet. Affichage des informations de la radio DAB 1. Appuyez plusieurs fois sur pour afficher plus d'informations sur la station DAB sélectionnée. DLS (Dynamic Label Segment) : Lorsqu'il est syntonisé sur une station qui émet des données texte DLS, le texte défile sur l'afficheur. Type de programme : Affiche le type de programme. Débit binaire et mode audio : Affiche le débit binaire de la radio et le mode audio (stéréo, mono).
- Page 44 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lecture ZONE B Lors d'une lecture dans la pièce principale (ZONE A), vous pouvez écouter de l'audio de la même source dans une autre pièce (ZONE B) simultanément. Lecture 1. Appuyez sur ZONE A/B pour sélectionner une destination de sortie audio. • ZONE A : Permet de restituer l'audio uniquement dans la pièce principale (ZONE A). "A" s'allume sur l'afficheur de l'appareil principal. • ZONE B : Permet de restituer l'audio uniquement dans l'autre pièce (ZONE B). "B" s'allume sur l'afficheur de l'appareil principal. • ZONE A+B : Permet de restituer l'audio dans la pièce principale (ZONE A) et dans l'autre pièce (ZONE B). "A" et "B" s'allument sur l'affichage de l'appareil principal. 2. Démarrez la lecture sur l'appareil AV. 3. Si l'appareil est raccordé à l'amplificateur principal dans une autre pièce, réglez le volume sur l'amplificateur principal. ZONE A/B Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 45 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Si "ZONE A+B" est sélectionné comme une destination de sortie audio, vous pouvez sélectionner uniquement le mode d'écoute "Stereo" pour la pièce principale (ZONE A) lors de l'utilisation de la disposition d'enceinte de 2.1 canaux. Lors de l'utilisation de la disposition d'enceinte de 3.1 canaux ou plus, vous pouvez sélectionner uniquement le mode d'écoute "AllCh Stereo". Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 46 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Fonctions pratiques Affichage de votre vidéo favorite sur le téléviseur pendant la lecture des données musicales Vous pouvez afficher une vidéo sur le téléviseur à l'aide d'une composante AV, comme un lecteur de disque Blu-ray, pendant que vous écoutez les données TV’s REMOTE musicales d'un CD ou d'un périphérique compatible BLUETOOTH. Inputs • En ce qui concerne la lecture audio, vous pouvez choisir le sélecteur d'entrée auquel aucune INPUT entrée vidéo n'a été attribuée, comme par exemple : "CD", "TUNER" et "BLUETOOTH". • Lorsque la fonction "OSD Language" ( p68) est définie sur le chinois, les HDMI 1 données audio en provenance d'une source "BLUETOOTH" ne peuvent pas être lues. HDMI 2 Effectuez la procédure suivante lorsque cet appareil est en marche.
- Page 47 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Ajuster la tonalité Réglage de TREBLE/BASS Vous pouvez régler la qualité du son des enceintes avant. 1. Appuyez sur TREBLE ou BASS pour sélectionner le réglage à ajuster. TREBLE : Améliore ou modère la gamme de tonalités aigus des enceintes avant. BASS : Améliore ou modère la gamme de tonalités graves des enceintes avant. 2. Appuyez sur + ou - pour le réglage. Réglage de VOCAL Permet d'accentuer les dialogues de films et les paroles des chansons pour les écouter plus facilement. Particulièrement efficace pour les dialogues de films. L'effet est produit même si l'enceinte centrale n'est pas utilisée. Sélectionnez le niveau désiré de "1" (bas) à "5" (élevé). 1. Appuyez sur VOCAL. 2. Appuyez sur + ou - pour le réglage. • La sélection n'est pas possible ou le résultat risque de ne pas être celui désiré en fonction de la source d'entrée et du réglage du mode d'écoute.
- Page 48 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Sleep Timer Vous pouvez laisser l'appareil passer automatiquement en veille lorsque le temps spécifié s'est écoulé. Appuyez sur la touche SLEEP sur la télécommande pour sélectionnez une valeur entre "30 min", "60 min" et "90 min". "Off" : L'appareil ne passe pas automatiquement en mode veille. Vous pouvez également effectuer ce réglage en appuyant sur la touche la télécommande et en sélectionnant "5. Hardware" – "Power Management" – "Sleep Timer" ( p79) dans le menu Setup. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 49 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Mode d'écoute Cet appareil est équipé de plusieurs modes d'écoute et vous pouvez choisir celui qui est le plus approprié en appuyant sur STEREO, MOVIE/TV ou MUSIC. Sélection d'un mode d'écoute 1. Appuyez sur une des touches STEREO, MOVIE/TV, et MUSIC durant la lecture. 2. Appuyez plusieurs fois sur la touche sélectionné pour passer les modes qui apparaissent sur l'afficheur de l'appareil principal. • Chacune des touches STEREO, MOVIE/TV et MUSIC enregistre le dernier mode d'écoute sélectionné. Si le contenu lu est incompatible avec le mode d'écoute sélectionné en dernier, le mode d'écoute le plus normal pour le contenu en question est automatiquement sélectionné. • Pour les détails des effets de chaque mode d'écoute, consultez "Les effets du STEREO mode d'écoute" ( p53). MOVIE/TV • Pour connaitre les modes d'écoute sélectionnables pour chacun des formats MUSIC audio des signaux d'entrée, consultez "Formats d'entrée et Modes d'écoute sélectionnables" ( p57). Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 50 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Vérification du format d'entrée et du mode d'écoute Des pressions répétées sur la touche de la télécommande ou sur la touche INFO sur l'appareil principal permettent de permuter l'affichage de l'appareil principal dans l'ordre suivant. • Lors de l'utilisation d'une connexion BLUETOOTH, appuyez sur la touche INFO sur l'appareil principal. • Toutes les informations nécessaires ne sont pas affichées. Source d'entrée et volume Mode d'écoute Format d'entrée L'affichage est commuté en quelques secondes. Fréquence d'échantillonnage Résolution du signal d'entrée Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 51 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Disposition d'enceinte et Modes d'écoute sélectionnables Consultez le tableau suivant pour les modes d'écoute sélectionnables pour chaque disposition d'enceinte. Disposition d'enceinte Mode d'écoute 2.1 ch 3.1 ch 4.1 ch 5.1 ch 2.1.2 ch 3.1.2 ch DD (Dolby Audio - DD) (*1) (*1) (*1) (*2) DD+ (Dolby Audio - DD+) (*1) (*1) (*1) (*1) (*1) DTHD (Dolby Audio - TrueHD)
- Page 52 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Disposition d'enceinte Mode d'écoute 2.1 ch 3.1 ch 4.1 ch 5.1 ch 2.1.2 ch 3.1.2 ch (*2) DTS 96/24 (*2) DTS-HD HR (DTS-HD High Resolution) DTS-HD Master (DTS-HD Master Audio) DTS Express DTS:X DTS Neural:X DTS Virtual:X Multich (Multichannel) (*1) (*1) (*1) (*2) (*1) (*1) (*1) (*2) Direct...
- Page 53 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Les effets du mode d'écoute Dans l'ordre alphabétique arrière sont installées – Atmos 5.0/5.1 : Lorsque les enceintes avant, l'enceinte centrale et les „ AllCh Stereo enceintes surround sont installées – Atmos 2.0.2/2.1.2 : Lorsque les enceintes avant et les enceintes en Ce mode est idéal pour la musique d'arrière-plan. Le son stéréo est aussi bien lu hauteur sont installées par les enceintes surround que par les enceintes avant, créant ainsi une image...
- Page 54 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ DSD DSur (Dolby Audio - Surr) „ Ce mode est adapté pour la lecture des sources enregistrées en DSD. Ce mode d'écoute étend les signaux d'entrée 2 canaux à 5.1 canaux. Ce mode • Cet appareil prend en charge les signaux DSD de la borne d'entrée HDMI. d'écoute étend les canaux réels à plus de canaux pour la lecture en fonction de Toutefois, selon le lecteur connecté, il est possible d'obtenir un meilleur son en la configuration des enceintes connectées. Même si aucune enceinte ne peut réglant la sortie côté lecteur sur la sortie PCM. être étendue, par exemple lorsque seules les enceintes avant sont raccordées, • Ce mode d'écoute ne peut pas être sélectionné si le réglage de sortie de votre l'audio du canal surround ou du canal en hauteur est créé virtuellement pour la lecteur de disques Blu-ray/DVD n'est pas paramétré sur DSD.
- Page 55 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ DTS Express „ DTS Virtual:X Ce mode reproduit fidèlement la conception du son enregistré au format audio Le mode d'écoute DTS Virtual:X la technologie propriétaire de traitement DTS Express. de l'audio pour créer un son 3D spacieux incluant de l'audio d'en haut sans Le DTS Express est un format audio optionnel des disques Blu-ray, basé raccorder d'enceintes en hauteur. sur le 5.1. Il est possible d'enregistrer du 7.1 au maximum avec des canaux Ce mode peut être sélectionné avec n'importe quelle disposition d'enceinte supplémentaires comme le canal surround arrière. Il prend également en charge comme le raccordement avec enceintes avant uniquement. Vous pouvez les faibles débits. bénéficier de vos films ou programmes télévisés favoris avec une expérience • Pour activer le transfert de ce format audio, raccordez un câble HDMI et audio plus immersive. réglez la sortie audio du lecteur sur la sortie Bitstream. • Ce mode ne peut pas être sélectionné lorsque le signal Dolby est entré ou quand les enceintes en hauteur sont raccordées.
- Page 56 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Orchestra Ce mode est adapté pour la musique classique et l'opéra. Ce mode accentue les canaux surround afin d'élargir l'image sonore, et simule la résonance naturelle d'une grande salle. * onsultez "Fonction supplémentaire (Mise à jour du micrologiciel)" ( p5). „ Stereo Dans ce mode, le son est émis par les enceintes avant gauche et droite, et par le caisson de basse. „ Studio-Mix Ce mode est adapté pour la musique pop ou rock. Ce mode crée un champ sonore vivant avec une image acoustique puissante, comme dans un club ou à un concert de rock. „ T-D (Theater-Dimensional) Dans ce mode, vous pouvez profiter d'une lecture virtuelle du son surround multicanaux même si seulement deux ou trois enceintes sont installées. Ceci fonctionne en contrôlant la manière dont les sons atteignent les oreilles gauche et droite de l'auditeur. • Ce mode ne peut pas être sélectionné quand "Speaker Virtualizer" ( p73) est réglé sur "Off" (Défaut : On). „ TV Logic Adapté pour les émissions TV produites dans un studio de télévision. Ce mode donne de la clarté...
- Page 57 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Formats d'entrée et Modes d'écoute sélectionnables „ Touche MOVIE/TV Vous pouvez sélectionner plusieurs modes d'écoute Format d'entrée Mode d'écoute selon le format audio du signal entrant. Direct • Les modes d'écoute sélectionnables avec la Format d'entrée Mode d'écoute Mono touche STEREO sont uniquement Stereo et AllCh Analog...
- Page 58 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Multich PCM Direct Atmos Direct DD+ Direct Multich Atmos *1 *2 *3 DSur TV Logic DSur DTS Neural:X AllCh Stereo TV Logic Full Mono AllCh Stereo DTS Virtual:X *2 *3 Full Mono TV Logic Ne peut pas être sélectionné si "Speaker Virtualizer" est réglé sur "Off".
- Page 59 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Direct DTS Express Direct DTS-HD MSTR Direct DTS Express DTS-HD MSTR *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X DTS Virtual:X *4 *5 *4 *5 *4 *5 TV Logic TV Logic TV Logic AllCh Stereo...
- Page 60 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Touche MUSIC Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS:X Direct Multich PCM Direct Format d'entrée Mode d'écoute DTS:X Stereo Analog Direct DTS Virtual:X Multich *1 *2 Stereo TV Logic DSur DSur AllCh Stereo DTS Neural:X DTS Neural:X Full Mono DTS Virtual:X...
- Page 61 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Direct Direct DTHD Direct Stereo Stereo Stereo DTHD *1 *2 *1 *2 *1 *2 DSur DSur DSur DTS Neural:X Orchestra Orchestra DTS Virtual:X Unplugged Unplugged *3 *4 Orchestra Studio-Mix...
- Page 62 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute Direct DTS 96/24 Direct DTS Express Direct Stereo Stereo Stereo DTS 96/24 DTS Express *1 *2 *1 *2 *1 *2 DTS Neural:X DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X DTS Virtual:X *4 *5 *4 *5 *4 *5 Orchestra...
- Page 63 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Format d'entrée Mode d'écoute Format d'entrée Mode d'écoute DTS-HD HR Direct DTS-ES Direct Stereo Stereo DTS-HD HR *1 *2 DTS Neural:X DTS Neural:X DTS Virtual:X DTS Virtual:X *4 *5 *1 *2 Orchestra Orchestra Unplugged Unplugged Studio-Mix Studio-Mix AllCh Stereo AllCh Stereo Full Mono Full Mono Ne peut pas être sélectionné si le format d'entrée est 2 canaux.
- Page 64 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Changement de format du signal HDMI 4K entrant et sortant par cet appareil Enhanced Si l'appareil AV, comme un téléviseur ou un lecteur, branché à cet appareil et le câble HDMI (*) prennent en charge les formats du signal 4K haute-définition (4K 60p 4:4:4, 4:2:2 et 4K 60p 4:2:0 10 bits), changez la valeur du paramètre de "Standard" (valeur par défaut) à "Enhanced". Sélectionnez si l'appareil AV, comme un téléviseur ou un lecteur, branché à cet appareil et le câble HDMI (*) (*)Premium High Speed HDMI Cable ou Premium High Speed HDMI Cable avec prennent en charge les formats du signal 4K haute- Ethernet ayant l'étiquette "PREMIUM Certified Cable" sur l'emballage. définition (4K 60p 4:4:4, 4:2:2 et 4K 60p 4:2:0 10 bits). • Il pourrait y avoir des interruptions d'image en fonction de l'appareil et du câble HDMI branchés. Si cela se produit, passez sur "Standard". Effectuez la procédure suivante lorsque l'appareil est en marche. 1. Tout en appuyant sur la touche BD/DVD de l'appareil principal, appuyez sur 2. Pour quitter les paramètres, retirez votre doigt. Après quelques secondes, ON/STANDBY pour faire apparaitre le paramètre actuel sur l'afficheur.
- Page 65 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Menu configuration Liste des menus Vous pouvez configurer les réglages avancés pour avoir une meilleure expérience avec cet appareil. Pour des détails sur les commandes, consultez "Commandes du menu". ( p67) 1. Input/Output 1. TV Out / OSD Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran (OSD) qui Assign apparaissent sur le téléviseur. 2. HDMI Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises HDMI IN. 3. Digital Audio Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises DIGITAL IN COAXIAL/ OPTICAL. 4. Analog Audio Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises AUDIO IN.
- Page 66 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 4. Source 1. IntelliVolume Ajustez le niveau du volume en cas de différences de niveau de volume entre les périphériques connectés à l'appareil. 2. Name Edit Définissez un nom facile pour chaque entrée. Audio Select Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont raccordées à un seul sélecteur d'entrée. Video Select Lorsque l'entrée "TUNER", ou "BLUETOOTH" est sélectionnée, vous pouvez définir l'entrée par laquelle la vidéo est lue sur le téléviseur. 5. Hardware 1. HDMI Modifiez les réglages des fonctions HDMI. 2. Bluetooth Modifiez les réglages de la fonction Bluetooth. 3. Power Management Modifiez les réglages de la fonction d'économie d'énergie. 6. Miscellaneous 1.
- Page 67 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Commandes du menu Utilisez les affichages à l'écran (OSD) qui apparaissent sur le téléviseur pour effectuer les réglages. Appuyez sur de la télécommande pour afficher le menu Setup. Setup 1. Input/Output Assign 1. TV Out / OSD 2. Speaker 2. HDMI Input 3. Audio Adjust 3. Digital Audio Input 4. Source 4. Analog Audio Input 5.
- Page 68 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 1. Input/Output Assign Élément de réglage Valeur par défaut Détails de réglage Impose OSD Choisir d'afficher ou non les informations sur „ 1. TV Out / OSD l'écran du téléviseur lorsque le volume est réglé ou lorsque l'entrée est changée, par exemple. Effectuez les réglages pour la sortie vers le téléviseur et les affichages à l'écran "On" : L'OSD s'affiche sur le téléviseur. (OSD) qui apparaissent sur le téléviseur. "Off" : L'OSD ne s'affiche pas sur le téléviseur. • L'OSD peut ne pas s'afficher en fonction du signal d'entrée, même si "On" est sélectionné. Élément de réglage Valeur par défaut Détails de réglage En pareil cas, changez la résolution du 1080p -> 4K En utilisant un téléviseur qui prend en charge...
- Page 69 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. HDMI Input Élément de réglage Valeur par défaut Détails de réglage "HDMI 1" à "HDMI 4" : Attribuez la prise HDMI IN Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises désirée à la touche TV. Si vous n'attribuez pas de HDMI IN. prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre sélecteur Élément de réglage Valeur par défaut Détails de réglage d'entrée, modifier d'abord son réglage sur "---". BD/DVD HDMI 1 "HDMI 1" à "HDMI 4" : Attribuez la prise HDMI IN désirée à la touche BD/DVD. Si vous n'attribuez pas de prise, sélectionnez "---". Pour sélectionner une prise HDMI IN déjà attribuée à un autre...
- Page 70 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 3. Digital Audio Input „ 4. Analog Audio Input Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises Modifiez l'attribution de l'entrée entre les sélecteurs d'entrée et les prises AUDIO DIGITAL IN COAXIAL/OPTICAL. Si vous n'attribuez pas de prise, sélectionnez IN. Si vous n'attribuez pas de prise, sélectionnez "---". "---". Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage BD/DVD "AUDIO 1" à "AUDIO 3" : Attribuez la prise AUDIO IN désirée à la touche BD/DVD.
- Page 71 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 2. Speaker „ 2. Crossover Modifiez les réglages des fréquences de croisement. „ 1. Configuration Élément de réglage Valeur par défaut Détails de réglage Modifiez les réglages de l'environnement de raccordement des enceintes. Front 100 Hz Sélectionnez la fréquence de croisement de "40 Hz" à "200 Hz" pour démarrer l'envoi des Élément de réglage Valeur par défaut Détails de réglage fréquences pour chaque canal.
- Page 72 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 3. Distance Élément de réglage Valeur par défaut Détails de réglage Surround 100 Hz Sélectionnez la fréquence de croisement de Réglez la distance de chaque enceinte à la position d'écoute. "40 Hz" à "200 Hz" pour démarrer l'envoi des fréquences pour chaque canal. Élément de réglage Valeur par défaut Détails de réglage "Full Band" : La bande complète sera émise. Front Left 3.60 m Précisez la distance entre chaque enceinte et la •...
- Page 73 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 4. Level Calibration „ 5. Dolby Enabled Speaker Ajustez le niveau de volume de chaque enceinte. Modifiez les réglages des Enceintes activées Dolby. Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage Front Left 0 dB Sélectionnez une valeur située entre "-12 dB" et Dolby Enabled 1.80 m...
- Page 74 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 3. Audio Adjust „ 3. DTS Modifiez le réglage lors de l'entrée de signaux DTS. „ 1. Multiplex/Mono Élément de réglage Valeur par défaut Détails de réglage Modifiez les réglages de la lecture multiplex audio. DTS Auto Lors de l'entrée de signaux DTS comprenant des Surround informations étendues sur les canaux, le mode Élément de réglage Valeur par défaut Détails de réglage d'écoute optimal est sélectionné...
- Page 75 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 4. Source „ 5. Volume Modifiez les réglages du Volume. „ 1. IntelliVolume Élément de réglage Valeur par défaut Détails de réglage Ajustez le niveau du volume en cas de différences de niveau de volume entre Mute Level -∞ dB Réglez le volume baissé depuis le volume les périphériques connectés à l'appareil. Sélectionnez le sélecteur d'entrée pour d'écoute quand la mise en sourdine est activée. effectuer le réglage. Sélectionnez une valeur entre "-∞ dB", "-40 dB" et "-20 dB". Élément de réglage Valeur par défaut Détails de réglage Maximum Volume Off Réglez la valeur maximale afin d'éviter un volume IntelliVolume...
- Page 76 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. Name Edit „ Audio Select Définissez un nom facile pour chaque entrée. Le nom défini s'affiche sur l'affichage Choisissez la priorité de sélection d'entrée lorsque plusieurs sources audio sont de l'unité principale. Sélectionnez le sélecteur d'entrée pour effectuer le réglage. raccordées à un seul sélecteur d'entrée. Le réglage peut être défini séparément pour chaque touche du sélecteur d'entrée. Sélectionnez le sélecteur d'entrée Élément de réglage Valeur par défaut Détails de réglage pour effectuer le réglage. Veuillez noter que certaines valeurs par défaut ne Name Edit Input name 1. S électionnez un caractère ou un symbole avec peuvent pas être modifiées. les curseurs et appuyez sur ENTER. Répétez cette opération pour saisir jusqu'à 10 Élément de réglage Valeur par défaut Détails de réglage caractères.
- Page 77 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 5. Hardware Élément de réglage Valeur par défaut Détails de réglage PCM Fixed Mode Choisissez s'il faut fixer les signaux d'entrée sur „ 1. HDMI PCM (sauf le PCM multicanal) lorsque "HDMI", "COAXIAL", ou "OPTICAL" est sélectionné pour le Modifiez les réglages des fonctions HDMI. réglage "Audio Select". Paramétrez cet élément sur "On" si des bruits parasites se produisent, ou si le Élément de réglage Valeur par défaut Détails de réglage début d'une piste est tronqué...
- Page 78 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Élément de réglage Valeur par défaut Détails de réglage Élément de réglage Valeur par défaut Détails de réglage HDMI Standby Lorsque ceci est paramétré sur autre chose que Audio TV Out Vous pouvez profiter du son via les enceintes du Through "Off", il est possible de lire la vidéo et le son d'un téléviseur lorsque cet appareil est en marche. lecteur raccordé par HDMI sur le téléviseur même "On" : Lorsque cette fonction est utilisée si l'appareil est en mode veille. De même, seuls "Off" : Lorsque cette fonction n'est pas utilisée...
- Page 79 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 2. Bluetooth Élément de réglage Valeur par défaut Détails de réglage Pairing Vous pouvez réinitialiser les informations Modifiez les réglages de la fonction Bluetooth. Information d'appairage enregistrées sur cet appareil. Appuyer sur ENTER lorsque "Clear" est Élément de réglage Valeur par défaut Détails de réglage affiché réinitialise les informations d'appairage Bluetooth Choisissez si vous voulez ou non utiliser la mémorisées sur cet appareil.
- Page 80 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ 6. Miscellaneous Élément de réglage Valeur par défaut Détails de réglage Auto Standby Ce réglage laisse l'appareil passer „ 1. Tuner automatiquement en mode veille après 20 minutes d'inactivité sans aucune entrée audio ou vidéo. Modifiez les réglages de du tuner. (Lorsque "USB Power Out at Standby" est activé, l'appareil passe en mode HYBRID STANDBY Élément de Valeur par qui minimise l'augmentation de la consommation Détails de réglage réglage défaut d'énergie.) "On" : L'appareil passe automatiquement en mode FM Search Level Normal...
- Page 81 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 4. Lock Verrouillez le menu Setup pour que les réglages ne puissent pas être modifiés. Élément de réglage Valeur par défaut Détails de réglage Setup Parameter Unlocked Verrouillez le menu Setup pour que les réglages ne puissent pas être modifiés. "Locked" : Le menu est verrouillé. "Unlocked" : Le menu est déverrouillé. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 82 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Menu Rapide Commandes du menu Vous pouvez régler rapidement les réglages que vous utilisez fréquemment, comme les réglages de la tonalité, etc. Vous pouvez effectuer les réglages sur l'écran du téléviseur pendant la lecture. Appuyez sur la touche Q de la télécommande pour afficher le Menu rapide. Quick Menu BD/DVD HDMI A/V Sync Audio Audio Return Channel AccuEQ Level Sélectionnez l'élément à l'aide des curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Utilisez les touches du curseur pour changer les réglages. • Pour revenir sur l'écran précédent, appuyez sur • Pour quitter les réglages, appuyez sur Q. „...
- Page 83 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux bitstream. • Il ne peut pas être défini si le mode d'écoute est Direct. Late Night : Rendez les petits sons facilement audibles en détail. Il est utile lorsque vous avez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez bénéficier de l'effet uniquement en lisant les signaux d'entrée de la série Dolby et de la série DTS. • Cette fonction ne peut pas être utilisée dans les cas suivants. – Lors de la lecture en Dolby Digital Plus ou Dolby TrueHD avec "Loudness Management" réglé sur "Off" – Lorsque le signal entrant est DTS:X et que "Dialog Control" n'est pas 0 dB • Si vous réglez l'appareil en mode veille, les réglages que vous avez effectués reviendront à leur état précédent. „ AccuEQ AccuEQ : Activez ou désactivez la fonction égaliseur qui corrige la déformation sonore causée par l'environnement acoustique de la pièce. Pour activer ce réglage, sélectionnez normalement "On (All Ch)" et pour désactiver les enceintes avant uniquement, sélectionnez "On (ex. L/R)". Le réglage peut être défini pour chaque entrée. Cinema Filter : Règle la plage des aigus de la bande sonore afin de la rendre adaptée à un home-cinéma. Avec cette fonction, les modes d'écoute suivants peuvent être utilisés : Dolby Audio - DD, Dolby Audio - DD+, Dolby Audio - Surr, Dolby Audio - TrueHD, Multichannel, DTS, DTS-ES, DTS 96/24, DTS-HD High Resolution, DTS-HD...
- Page 84 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Initial Setup avec l'assistant de démarrage automatique Commandes Lorsque vous mettez l'appareil en marche pour la première fois après son achat, l'écran Initial Setup s'affiche automatiquement sur le téléviseur pour vous TV’s REMOTE permettre d'effectuer les réglages nécessaires au démarrage en utilisant des Inputs commandes simples en suivant le guide à l'écran. INPUT 1. Réglez l'entrée du téléviseur sur celle raccordée à l'appareil. 2. Mettez des piles dans la télécommande de cet appareil. HDMI 1 3. Appuyez sur la touche de la télécommande pour mettre l'appareil en marche. HDMI 2 4. Lorsque l'écran de sélection de la langue est affiché sur le téléviseur, sélectionnez la langue avec les curseurs et appuyez sur ENTER. HDMI 3 •...
- Page 85 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ 1. Speaker Setup • Si cet appareil n'est soudainement plus alimenté, les fils se trouvant à l'intérieur des câbles ont touché le panneau arrière ou d'autres fils et le circuit 1. Choisissez la configuration des enceintes raccordées, et appuyez sur ENTER. de protection fonctionne. Entortillez une nouvelle fois fermement les fils et Notez que l'image à l'écran change chaque fois que vous sélectionnez le vérifiez qu'ils ne dépassent pas des bornes d'enceinte lors du branchement. nombre de canaux dans "Speaker Channels". 1. Placez le microphone de configuration d'enceintes fourni en position d'écoute et raccordez-le à la prise SETUP MIC de l'appareil principal. Speaker Setup Speaker Channels 5.1 ch Subwoofer Height Speaker - - - SETUP MIC Select how many speakers you have. Next ENTER 2. La combinaison d'enceintes sélectionnées à l'étape s'affiche 1. "Yes" s'affiche...
- Page 86 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Dépannage „ Modes d'écoute „ Vidéo Avant de démarrer la procédure „ Commande liée Les problèmes peuvent être résolus simplement en allumant et en coupant „ Émission FM l'alimentation, ou en débranchant/ rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage „ Fonction BLUETOOTH et de fonctionnement. Essayez d'effectuer des mesures simples à la fois sur „ Fonction ZONE B l'appareil et sur le périphérique connecté. Si le problème est que la vidéo ou l'audio ne sont pas reproduits, ou que le fonctionnement lié HDMI ne fonctionne „...
- Page 87 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Lorsque l'appareil fonctionne de façon irrégulière ❏ Essayez de redémarrer l'appareil Redémarrer l'appareil peut résoudre le problème. Après avoir mis l'appareil en veille, appuyez sur la touche ON/STANDBY de l'appareil principal pendant 5 secondes, puis redémarrez l'appareil. (Les réglages de l'appareil sont conservés.) Si le problème ne s'est pas réglé avec le redémarrage de l'appareil, débranchez les cordons d'alimentation ou le câble HDMI de l'appareil et des périphériques raccordés puis rebranchez-les. ❏ Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut) Si le redémarrage de l'appareil ne règle pas le problème, réinitialisez l'appareil et rétablissez les réglages par défaut d'usine qu'il avait au moment de l'achat. Ceci peut résoudre le problème. Si vous réinitialisez l'appareil, vos réglages seront réinitialisés à leurs valeurs par défaut. Assurez-vous de noter le contenu de vos réglages avant d'effectuer les actions suivantes.
- Page 88 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Dépannage „ Alimentation ❏ Lorsque l'appareil est mis sous tension, "AMP Diag Mode" apparait sur l'afficheur de l'appareil principal • La fonction du circuit de protection peut avoir été activée. Si l'appareil passe soudainement en mode veille et que "AMP Diag Mode" apparait sur l'afficheur de l'appareil principal lorsqu'il est mis sou tension à nouveau, cette fonction diagnostique si l'appareil principal connait un dysfonctionnement ou s'il y a une anomalie avec le raccordement du cable d'enceinte. Lorsque le diagnostic est effectué, les messages suivants s'affichent. Si l'unité revient à l'état ON normal après l'apparition de CH SP WIRE sur l'afficheur, le câble d'enceinte peut avoir été court-circuité. CH SP WIRE Après avoir réglé l'alimentation de cet appareil sur l'état de veille, rebranchez le câble d'enceinte. Entortillez les fils exposés de l'extrémité du câble d'enceinte de sorte qu'ils ne dépassent pas des bornes d'enceinte. Si le fonctionnement a cessé avec "NG" sur l'afficheur, réglez immédiatement l'alimentation de cet appareil sur l'état de veille et retirez NG: la fiche d'alimentation de la prise. L'appareil peut connaitre un dysfonctionnement. Contactez un revendeur. ❏ L'appareil s'éteint de manière inattendue •...
- Page 89 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Aucun son n'est restitué par le téléviseur • Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le téléviseur est raccordé. • Si le téléviseur ne prend pas en charge la fonction ARC, avec une connexion par câble HDMI, raccordez le téléviseur à cet appareil à l'aide d'un ( p28) câble optonumérique. ❏ Aucun son n'est restitué par le lecteur raccordé • Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé. • Vérifiez le réglage de la sortie audio numérique sur le périphérique raccordé. Sur certaines consoles de jeux, telles que celles qui prennent en charge les DVD, le réglage par défaut peut être sur off. • Pour certains disques DVD Vidéo, vous devez sélectionner un format de sortie audio à partir d'un menu. ❏ Aucun son n'est restitué par une enceinte •...
- Page 90 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ Des parasites sont audibles • Grouper à l'aide de colliers de serrage les câbles à broches audio, les cordons d'alimentation, les câbles d'enceinte, etc. peut dégrader la performance audio. Ne regroupez pas les câbles ensemble. • Un câble audio peut capter des interférences. Changez la position des câbles. ❏ Le début du signal audio reçu via la prise HDMI IN est inaudible • Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement. ❏ Le son s'affaiblit soudainement •...
- Page 91 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Vidéo • Vérifiez que le raccordement entre la prise de sortie du périphérique raccordé et l'entrée sur cet appareil est bon. • Assurez-vous qu'aucun des câbles de connexion ne soit plié, tordu ou endommagé. • Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil. • Contrôlez la commutation de l'écran d'entrée sur le moniteur comme le téléviseur. Vérifiez les points suivants si ce qui précède n'a pas réglé le problème. ❏ Aucune image n'apparait • Passez le sélecteur d'entrée de cet appareil sur la position de la prise à laquelle le lecteur est raccordé. ❏ Aucune image provenant d'un périphérique raccordé à la prise HDMI IN • Pour afficher une vidéo provenant du lecteur raccordé sur l'écran du téléviseur lorsque l'appareil est en veille, vous devez activer "5. Hardware" - ( p78) "HDMI" - "HDMI Standby Through" dans le menu Setup. Pour des détails sur la fonction HDMI Standby Through, consultez "5. Hardware" - "HDMI" dans le menu Setup.
- Page 92 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Émission FM ❏ La réception radio est mauvaise ou bien il y a beaucoup de parasites • Vérifiez à nouveau la connexion de l'antenne. ( p32) • Éloignez l'antenne du cordon de l'enceinte ou du cordon d'alimentation. • Éloignez l'appareil de votre téléviseur ou de votre PC. • Le passage de véhicules et d'avions à proximité peut provoquer des interférences. • Si les ondes radio sont bloquées par des murs en béton, etc la réception radio risque d'être mauvaise. • Changez le mode de réception sur mono ( p38). •...
- Page 93 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ „ Fonction ZONE B ❏ Impossible de restituer vers ZONE B le son des appareils AV raccordés de façon externe • Pour reproduire de l'audio en ZONE B, réglez la destination de sortie de l'audio sur "ZONE A+B" ou "ZONE B". ( p44) „ Télécommande • Assurez-vous que les piles ont été insérées en respectant la polarité. • Insérez des piles neuves. Ne mélangez pas différents types de piles ou des piles neuves et usagées. • Assurez-vous que le capteur de l'appareil principal n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent inverseur. Déplacez-le à nouveau si nécessaire.
- Page 94 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ ❏ La prise POWER OUT ne peut pas alimenter les smartphones/tablettes ou d’autres périphériques • La prise POWER OUT sur le panneau arrière sert uniquement à alimenter (5 V/1 A) le lecteur de contenu multimédia en flux raccordé à la prise HDMI IN de cet appareil avec un câble USB. Elle ne peut pas alimenter les smartphones/tablettes ou d’autres péiphéiques. Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 95 L'appareil est conçu pour pouvoir établir une liaison avec les produits répondant à la norme CEC, cependant la commande liée n'est pas toujours garantie avec Protection du droit d'auteur : tous les périphériques CEC. Pour que les fonctions liées marchent correctement, La prise HDMI de cet appareil est conforme aux normes Revision 1.4 et ne raccordez pas plus d'appareil compatibles CEC aux prises HDMI que le Revision 2.2 du HDCP (High-bandwidth Digital Content Protection), un système nombre précisé ci-dessous. de protection contre la copie des signaux vidéo numériques. Les autres • Lecteurs de disque Blu-ray/DVD : jusqu'à 3 appareils périphériques connectés à l'appareil doivent aussi être conforme aux normes • Enregistreurs de disque Blu-ray/DVD : jusqu'à 3 appareils HDCP. • Tuner TV par câble, tuner numérique terrestre et tuner par diffusion satellite : jusqu'à 4 appareils La commande a été vérifiée avec les périphériques suivants : (À compter de janvier 2019) Téléviseurs de marque Toshiba ; téléviseurs de marque Sharp ; lecteurs compatibles RIHD de marque Onkyo et Integra ; Lecteurs et enregistreurs de marque Toshiba ; lecteurs et enregistreurs de marque Sharp (lorsqu'il est utilisé avec un téléviseur de marque Sharp) Panneau frontal≫ Panneau arrière≫ Télécommande≫...
- Page 96 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Formats audio pris en charge PCM linéaires 2 canaux : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits PCM linéaire multicanaux : 7.1 maximum, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bits Bitstream : Dolby Atmos, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS 96/24, DTS-ES, DTS Express DSD : Taux d'échantillonnage pris en charge : 2,8 MHz Votre lecteur de disques Blu-ray/DVD doit aussi être compatible avec la sortie HDMI des formats audio ci-dessus. Résolutions prises en charge HDMI IN1 à IN4 : • Technologie de protection du droit d'auteur : HDCP1.4/HDCP2.2 •...
- Page 97 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ Caractéristiques générales „ Partie de l'amplificateur „ Partie du tuner Puissance de sortie nominale (IEC) Réglage de la plage de fréquence FM 5 canaux × 135 W à 6 ohms, 1 kHz, 1 canal entraîné de 1 % DHT 87,5 MHz - 108,0 MHz, RDS Puissance de sortie effective maximum (IEC) Sensibilité au repos 50 dB (FM MONO) 5 canaux × 155 W à 6 ohms, 1 kHz, 1 canal entraîné de 10 % DHT 1,0 μV, 11,2 dBf (IHF, 1 kHz, 100 % MOD) Puissance dynamique (*) Réglage de la plage de fréquence DAB * IEC60268-Puissance de sortie maximale à court terme 174,928 MHz - 239,200 MHz (Bande III) 160 W (3 Ω, avant) Sensibilité DAB 125 W (4 Ω, avant) -100 dBm (Min.) (Bande III) 85 W (8 Ω, avant) Chaîne préréglée THD+N (DHT Distorsion harmonique totale+bruit) 0,08 % (20 Hz - 20 000 Hz, mi-puissance) „ Partie BLUETOOTH Sensibilité et impédance d'entrée 200 mV/47 kΩ (LINE (RCA)) Système de communication...
- Page 98 Contents Raccordements Lecture Configuration ≫ ≫ ≫ ≫ * La portée effective peut varier selon des facteurs comme les obstacles Version HDCP entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la Résolution vidéo maximum performance de l'antenne, le système d'exploitation, le logiciel etc. 4K 60 Hz (YCbCr 4:4:4) „ Général „ Résolutions d'entrée supportées Alimentation Entrée HDMI 220 - 240 V CA, 50/60 Hz 4K, 1080p/24, 1080p, 1080i, 720p, 480p/576p Consommation d'énergie • Les signaux sont reproduits depuis la prise HDMI OUT de cet appareil vers le 465 W téléviseur avec la même résolution que l'entrée. En utilisant un téléviseur qui 0,2 W (Mode veille complet) prend en charge le 4K, les signaux vidéo HDMI 1080p peuvent également être 0,2 W (HDMI CEC) reproduits en 4K. 34,2 W (Pas de son) „ Entrées audio 24,4 W (HDMI Standby Through) Dimensions (l × H × P) Numérique...
- Page 99 SN 29403896_FR (C) Copyright 2019 Onkyo & Pioneer Corporation Japan. All rights reserved. H1910-0...
