VMU-C
1.4
MONTAGE ET CONNEXIONS
Le montage de VMU-C EM comprend les étapes suivantes:
•
Raccordement de l'alimentation 24V CC (de 12V à 28V CC), en utilisant un
alimentateur correctement dimensionné (alimentations proposées: CG série SPM
ou SPD)
•
COM1: port de communication pour la connexion au bus RS-485 pour dispositifs
maîtres VMU M EM pour relevés de température (Pt100 ou Pt1000, 2 ou 3 fils),
entrées analogiques (mV ou mA) ou pour surveillance de l'état des entrées
numériques (ouvert/fermé).
On peut relier jusqu'à 10 systèmes VMU-M EM avec les modules VMU-P EM
et/ou VMU-O EM correspondants.
Tous les dispositifs VMU-M EM connectés au port COM1 devront être configurés
avec la même vitesse de transmission.
VMU-C

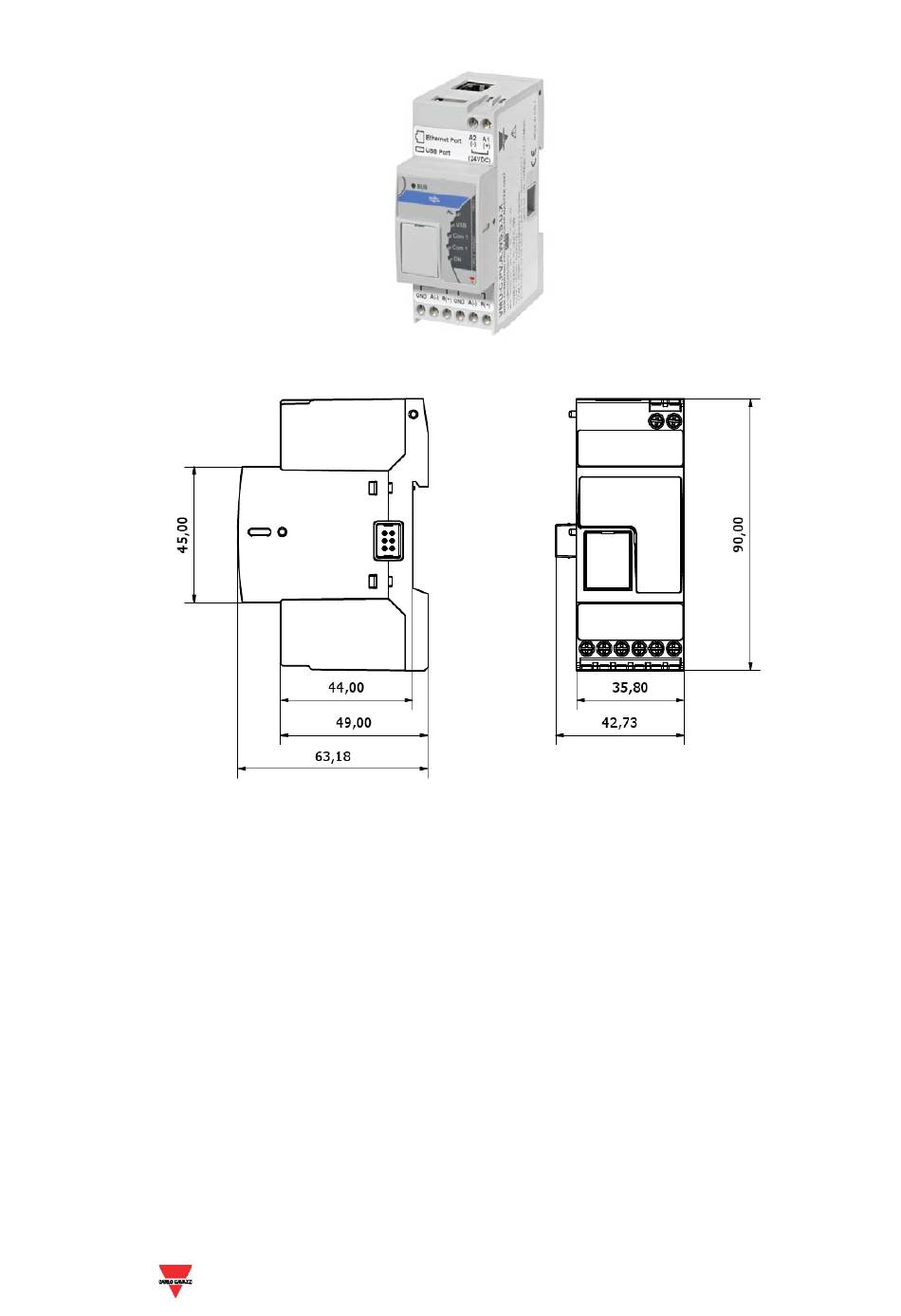

Dimensions Eos-Box
Manuel d'instructions
7
