VMU-C
Monthly (Mensuel): affiche la moyenne quotidienne des compteurs, de
chaque jour du mois sélectionné. Pour le choix du mois et de l'année, il faut
avoir recours aux menus de sélection prévus à cet effet sur le côté.
Annual (Annuel): affiche la progression des compteurs (sur base mensuelle)
pour chaque mois de l'année choisie. Pour le choix de l'année, il faut avoir
recours au menu de sélection prévu à cet effet situé sur le côté.
Une fois qu'on a sélectionné le type de visualisation, appuyer sur la touche
"Refresh Chart" (Mettre Graphique à jour).
Sur la droite, se trouve le menu de sélection du Compteur d'énergie auquel les
entrées numériques se réfèrent. La liste contient tous les outils avec les
compteurs activés par entrées numériques.
Remarque: toutes les touches et les sélections qui se trouvent placées à
l'extérieur de la zone gris sombre n'exigent pas la fonction "Refresh Chart"
(Mettre Graphique à jour). Après quelques instants, le graphique se met à jour
automatiquement.
"Section B", contenant la progression graphique des différents compteurs par
les entrées numériques.
Dans l'axe de l'abscisse (X) sont présentes les références temporelles, selon le
type de visualisation que l'on choisit (quotidien, mensuel, annuel), la résolution
(heures, jours, mois) sera visualisée. Dans l'axe des ordonnées (Y) sont
présentes les références numériques (mises automatiquement à l'échelle) pour
chaque compteur.
Pour ce type d'affichage, on ne peut avoir que le tracé par "Line" (le bouton "bar"
n'est pas activé).
Remarque: pour les données sur une base mensuelle et annuelle, on conseille
d'utiliser l'affichage "Bar" (par histogrammes).
VMU-C

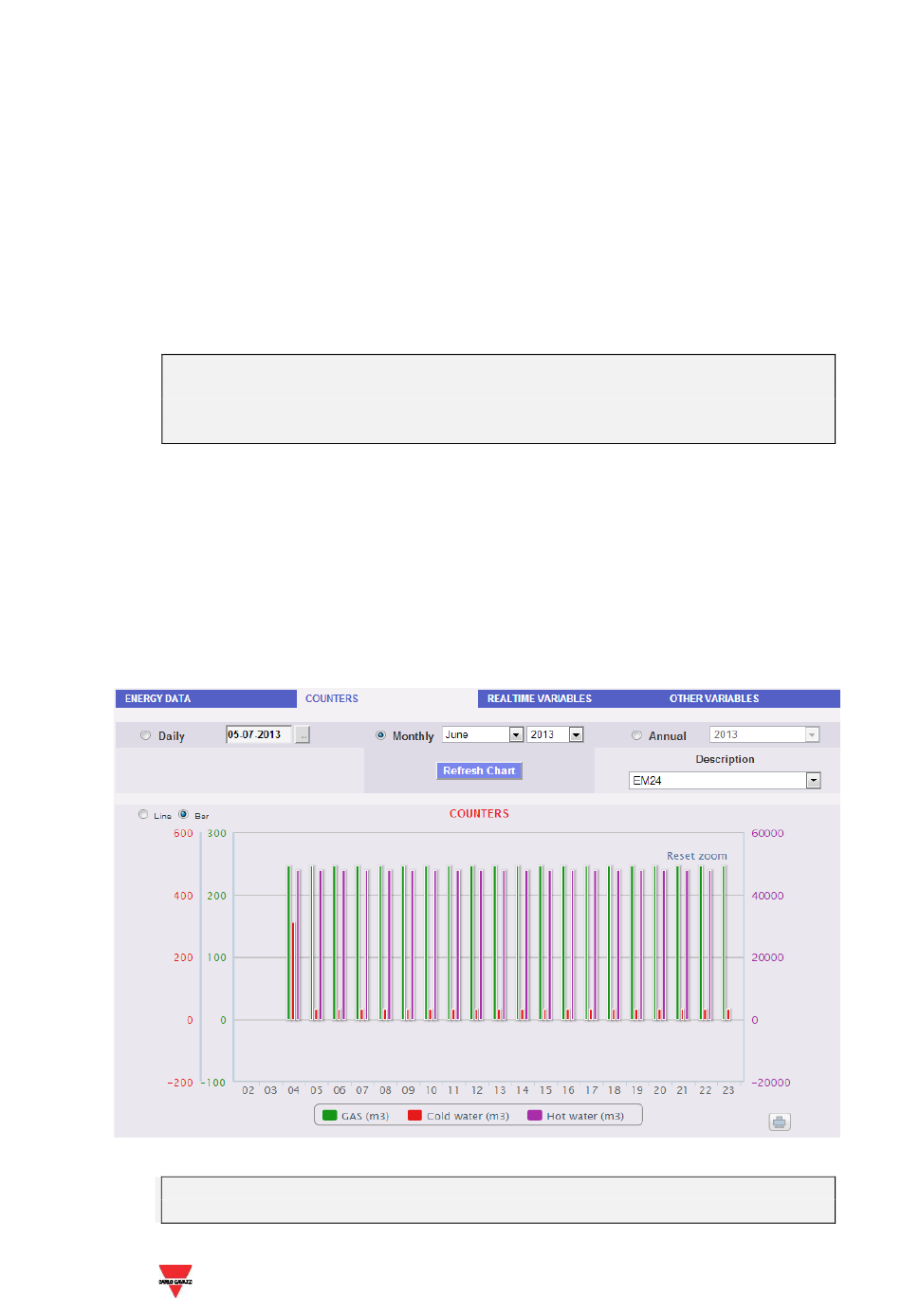

Compteurs généraux (H2O, GAZ, ...) - affichage mensuel
Manuel d'instructions
105
