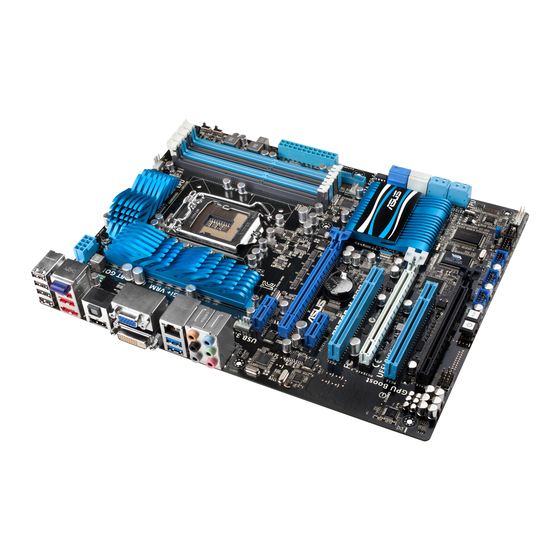

Page 1 P8Z68-V PRO...
Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...
Page 3 Table des matières Notes ......................vii Informations sur la sécurité ................ x À propos de ce manuel ................xii Résumé des spécifications de la P8Z68-V PRO ........xiv Chapitre 1 : Introduction au produit Bienvenue ! ................... 1-1 Contenu de la boîte ..............1-1 Fonctions spéciales ..............
Page 4 APM (Gestion d’alimentation avancée) ......3-24 Menu Monitor (Surveillance) ............. 3-25 Menu Boot (Démarrage) ............3-28 Menu Tools (Outils) ..............3-29 3.8.1 ASUS EZ Flash 2 Utility ..........3-29 3.8.2 ASUS O.C. Profile ............3-30 Menu Exit (Sortie) ............... 3-31 3.10 Mettre à...
Page 5 BT GO! ................4-6 4.3.4 TurboV EVO ..............4-7 4.3.5 EPU ................4-12 4.3.6 FAN Xpert ..............4-13 4.3.7 ASUS Probe II ............... 4-14 4.3.8 Ai Charger+ ..............4-15 4.3.9 Configurations audio ............. 4-16 Configurations RAID ..............4-17 4.4.1 Définitions RAID ............4-17 4.4.2...
Page 6 Notes Rapport de la Commission Fédérale des Communications Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes: • Ce dispositif ne peut causer d'interférence nuisible, et • Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.
Page 7 Avertissement sur l’exposition aux ondes radio Cet équipement doit être installé et opéré en accord avec les instructions fournies. La distance entre le(s) antenne(s) et l’utilisateur ne doit pas être inférieure à [20cm]. Cet appareil ne doit pas être colocalisé ou opéré conjointement avec d’autres antennes ou émetteurs.
Page 8 Canaux d’opération sans fil régionaux Amérique du Nord 2.412-2.462 GHz C.01 à C.11 Japon 2.412-2.484 GHz C.01 à C.14 Europe ETSI 2.412-2.472 GHz C.01 à C.13 Plages de fréquence sans fil restreintes en France Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieure est : •...
Page 9 Rapport du Département Canadien des Communications Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.
Page 10 Informations sur la sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système. • Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal.
Page 11 Sécurité en opération • Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte. • Avant d’utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d’alimentation ne sont pas endommagés.
Page 12 Où trouver plus d’informations ? Reportez-vous aux sources suivantes pour plus d’informations sur les produits. Site web ASUS Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
Page 13 Conventions utilisées dans ce guide Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants. DANGER/AVERTISSEMENT : Ces informations vous permettront d’éviter de vous blesser lors de la réalisation d’une tâche. ATTENTION : Ces informations vous permettront d’éviter d’endommager les composants lors de la réalisation d’une tâche.
Page 14 Turbo Boost 2.0 ® * La prise en charge de la technologie Intel Turbo Boost 2.0 varie en ® fonction des modèles de CPU ** Visitez www.asus.com pour la liste des CPU Intel supportés Chipset Intel Z68 Express Chipset ® Mémoire 4 x slots DIMM, max.
Page 15 - AI Suite II - AI Charger+ - Anti Surge - Disk Unlocker - ASUS UEFI BIOS EZ Mode avec interface d’utilisation conviviale Solutions thermiques silencieuses : - Design sans ventilateur : solution à dissipateur - ASUS Fan Xpert ASUS EZ DIY :...
Page 16 1 x connecteur système (Q-Connector) BIOS BIOS EFI de 64Mo, EFI AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Fonction de capture d'écran via touche F12 Gérabilité...
Page 17 xvii...
Page 18 La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS ! Avant de commencer à installer la carte mère, vérifiez le contenu de la boîte grâce à la liste ci-dessous.
Page 19 MHz fonctionneront par défaut à une fréquence de 2133/1866/1600 MHz. Technologies Quad-GPU SLI™ et Quad-GPU CrossFireX™ La plate forme Z68 de la carte mère P8Z68-V PRO est la solution multi-GPU idéale pour la configuration d’un système SLI™ ou CrossFireX™. La carte mère intègre un processeur graphique dédié...
Page 20 Solution de connectivité USB 3.0 complète ASUS facilite l’accès USB 3.0 sur le panneau avant et arrière avec un total de 4 ports USB 3.0. Profitez de taux de transferts allant jusqu’à 4.8 Gb/s avec l’USB 3.0, le dernier standard de connectivité.
Page 21 BT GO! (Bluetooth) Le module Bluetooth embarqué permet la connexion de dispositifs Bluetooth sans avoir à faire l’achat d’un adaptateur additionnel. ASUS BT GO! intègre 7 fonctions spéciales, incluant Folder Sync (synchronisation de dossiers), BT Transfer (transfert de fichiers), BT Turbo Remote (contrôle à...
Page 22 à connecter un câble à la fois, permettant une connexion simple et précise. ASUS EZ-Flash 2 ASUS EZ Flash 2 est utilitaire de mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers pré-définis pour lancer l’utilitaire et mettre à jour le BIOS sans avoir à...
Page 23 à certains critères de rendement énergétique. Ceci est en accord avec la politique d’ASUS visant à créer des produits écologiques et écoénergétiques dès la phase de conception pour permettre de réduire l’empreinte de carbone du produit et donc d’atténuer l’impact sur l’environnement.
Page 24 Avant d’installer ou de désinstaller un composant, assurez-vous que • l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. ASUS P8Z68-V PRO...
Page 25 Vue générale de la carte mère 2.2.1 Diagramme de la carte mère Reportez-vous à la section 2.2.9 Connecteurs internes pour plus d’informations sur les connecteurs internes et externes. Chapitre 2 : Informations sur le matériel...
Page 26 2-26 Connecteurs USB 2.0 (10-1 pin USB78, USB910, USB1112) 2-24 Interrupteur de réinitialisation 2-17 Interrupteur de mise sous tension 2-17 Connecteur pour port audio en façade (10-1 pin AAFP) 2-25 Connecteur audio numérique (4-1 pin SPDIF_OUT) 2-25 ASUS P8Z68-V PRO...
Page 27 PnP, sur le socket, sur les broches ou sur les composants de la carte mère. • Conservez-bien le couvercle après avoir installé un la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA1155.
Page 28 Un module DDR3 possède les même dimensions physiques qu’un module DDR2 mais s’encoche différemment pour éviter son installation sur des sockets DDR ou DDR2. NE PAS installer de module mémoire DDR ou DDR2 sur les slots DDR3. Slots DDR3 de la P8Z68-V PRO Configurations mémoire recommandées ASUS P8Z68-V PRO...
Page 29 Configurations mémoire Vous pouvez installer des modules mémoire DDR3 non taponnée et non ECC de 1 Go, 2 Go et 4 Go sur les sockets DDR3. • Vous pouvez installer des modules mémoire de tailles variables dans le Canal A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal).
Page 30 Liste des fabricants de modules mémoire agréés de la P8Z68-V PRO DDR3 2200 (O.C.) MHz DIMM socket support (Optional) S S / C h i p C h i p Vendors Part No. Size Timing Voltage Brand 1 DIMM 2 DIMM 4 DIMM G.SKILL...
Page 31 Liste des fabricants de modules mémoire agréés de la P8Z68-V PRO DDR3 2133 (O.C) MHz (suite) DIMM socket support (Optional) S S / C h i p C h i p Vendors Part No. Size Timing Voltage Brand 1 DIMM...
Page 32 Team TXD32048M1866C9(XMP) Team T3D1288RT-16 9-9-9-24 1.65 • • • Liste des fabricants de modules mémoire agréés de la P8Z68-V PRO DDR3 1600 MHz DIMM socket support (Optional) C h i p C h i p Vendors Part No. Size Timing...
Page 33 Liste des fabricants de modules mémoire agréés de la P8Z68-V PRO DDR3 1333 MHz DIMM socket support (Optional) S S / Vendors Part No. Size Chip Brand Chip NO. Timing Voltage DIMM DIMM DIMM A-DATA SU3U1333W8G9-B Elpida J4208BASE-DJ-F • •...
Page 34 CPU. Chargez les paramètres X.M.P ou D.O.C.P dans le BIOS pour la prise en charge Hyper DIMM. • Visitez le site Web d’ASUS pour la dernière liste des fabricants de modules mémoire supportés par cette carte mère. ASUS P8Z68-V PRO...
Page 35 2.2.5 Slots d’extension Assurez-vous d’avoir bien débranché le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. N° Description Slot PCIe 2.0 x1_1 Slot PCIe 2.0 x16_1 slot (en mode x16 ou x8/x8) Slot PCIe 2.0 x1_2 Slot PCI_1 Slot PCIe 2.0 x16_2 [gris] (en mode x8)
Page 36 – – partagé – – – – Contrôleur 1394 – partagé – – – – – – HD Audio – – – – – – partagé – I.G.D partagé – – – – – – – ASUS P8Z68-V PRO 2-13...
Page 37 BIOS ont été restaurés. • Il est recommandé de télécharger et de mettre à jour le BIOS dans sa version la plus récente à partir du site Web d’ASUS (www.asus.com) après une utilisation de la fonction MemOK! 2-14...
Page 38 Pour garantir la stabilité du système, mettez l’interrupteur sur la position Enable (Activé) lorsque l’ordinateur est éteint. Interrupteur TPU de la P8Z68-V PRO • Le voyant TPU (O2LED1) localisé près de l’interrupteur TPU s’allume lorsque ce dernier est positionné sur Enable. Voir section 2.2.7 LED embarquées pour l’emplacement exact du voyant TPU.
Page 39 CPU et l’ajustement approprié de sa consommaion électrique. Pour garantir la stabilité du système, mettez l’interrupteur sur la position Enable (Activé) lorsque l’ordinateur est éteint. Interrupteur EPU de la P8Z68-V PRO • Le voyant EPU (O2LED2) localisé près de l’interrupteur EPU s’allume lorsque ce dernier est positionné...
Page 40 L’illustration ci-dessous offre l’emplacement de cet interrupteur sur la carte mère. Interrupteur de mise sous tension de la P8Z68-V PRO Interrupteur de réinitialisation Appuyez sur l’interrupteur de redémmage pour redémarrer le système.
Page 41 LED correspondante s’allume jusqu’à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive pour détecter la racine du problème. LED du POST de la P8Z68-V PRO 2-18 Chapitre 2 : Informations sur le matériel...
Page 42 LED TPU Ce voyant s'allume lorsque l'interrupteur TPU est sur Enable. LED TPU de la P8Z68-V PRO LED EPU Ce voyant s'allume lorsque l'interrupteur EPU est sur Enable. LED EPU de la P8Z68-V PRO ASUS P8Z68-V PRO 2-19...
Page 43 RAM dans le CMOS, incluant les paramètres système tels que les mots de passe. Jumper d’effacement de la mémoire RTC de la P8Z68-V PRO Pour effacer la mémoire RTC : Eteignez l’ordinateur, débranchez le cordon d’alimentation et retirez la pile de la carte mère.
Page 44 0, 1, 5 et 10 avec la technologie Intel Rapid Storage via le contrôleur RAID Intel Z68. ® ® Connecteurs SATA 6.0Gbs de la P8Z68-V PRO Extrémité à NOTE : Connectez l'extrémité à angle droit angle droit du câble SATA au périphérique SATA. Vous pouvez aussi connecter cette extrémité...
Page 45 Intel Z68 embarqué. ® Connecteurs SATA 3Gb/s de la P8Z68-V PRO • Ces connecteurs sont réglés en mode [AHCI Mode] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l’élément SATA Mode du BIOS sur [RAID Mode].
Page 46 Ce connecteur est destiné à un câble Serial ATA pour la connexion de disques durs et de lecteurs optiques Serial ATA 6Gb/s. Connecteur SATA 6Gb/s Marvell de la P8Z68-V PRO • Les connecteurs SATA6G_E1/E2 (bleus marine) ne peuvent être utilisés que pour les disques de données.
Page 47 Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous pouvez utiliser ce connecteur pour brancher un périphérique USB 3.0. Connecteur USB 3.0 de la P8Z68-V PRO Connectez le module USB 3.0 ASUS sur ce connecteur pour profiter des ports USB 3.0 en façade de châssis. 2-24...
Page 48 Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les standards AC ‘97 audio et HD Audio. Connecteur audio pour panneau avant de la P8Z68-V PRO • Nous vous recommandons de brancher un module High-Definition Audio sur ce connecteur pour bénéficier de la fonction High Definition Audio de la carte mère.
Page 49 Trouvez le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place. Connecteurs d’alimentation de la P8Z68-V PRO 2-26 Chapitre 2 : Informations sur le matériel...
Page 50 1000W ou plus pour assurer la stabilité du système. • Si vous n’êtes pas certain de l’alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails. ASUS P8Z68-V PRO 2-27...
Page 51 à la broche de terre de chaque connecteur. Connecteurs de ventilation de la P8Z68-V PRO N’oubliez pas de connecter le câble du ventilateur pour CPU au connecteur CPU_Fan de la carte mère. Un flux d’air insuffisant dans le châssis peut endommager les composants de la carte mère.
Page 52 Connecteur panneau système (20-8 pin PANEL) Ce connecteur supporte plusieurs fonctions intégrées au châssis. Connecteur panneau système de la P8Z68-V PRO • LED d’alimentation système (2-pin PLED) Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque...
Page 53 Monter votre ordinateur 2.3.1 Outils et composants additionnels pour monter un ordinateur de bureau 1 set de vis Tournevis Philips (croix) Châssis d’ordinateur Bloc d’alimentation Processeur Intel au format LGA 1155 Ventilateur CPU compatible Intel LGA 1155 Module(s) mémoire Disque(s) dur(s) SATA Lecteur optique SATA (optionnel) Carte graphique (optionnel) Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte...
Page 54 2.3.2 Installation du CPU Les processeurs au format LGA1156 ne sont pas compatibles avec le socket LGA1155. NE PAS installer de processeur LGA1156 sur le socket LGA1155. ASUS P8Z68-V PRO 2-31...
Page 55 2-32 Chapitre 2 : Informations sur le matériel...
Page 56 2.3.3 Installation du ventilateur/dissipateur de CPU Appliquez le matériau d’interface thermique sur la surface du CPU et du dissipateur avant toute installation. Pour installer le ventilateur/dissipateur de CPU ASUS P8Z68-V PRO 2-33...
Page 57 Pour désinstaller le ventilateur/dissipateur de CPU 2-34 Chapitre 2 : Informations sur le matériel...
Page 58 2.3.4 Installation d’un module mémoire Pour retirer un module mémoire ASUS P8Z68-V PRO 2-35...
Page 59 2.3.5 Installation de la carte mère Les illustrations de cette section sont uniquement données à titre indicatif. La topologie de la carte mère peut varier en fonction des modèles, toutefois les étapes d'installation sont identiques. 2-36 Chapitre 2 : Informations sur le matériel...
Page 60 Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère. ASUS P8Z68-V PRO 2-37...
Page 61 2.3.6 Connexion des prises d'alimentation ATX 2-38 Chapitre 2 : Informations sur le matériel...
Page 62 2.3.7 Connexion de périphériques SATA ASUS P8Z68-V PRO 2-39...
Page 63 2.3.8 Connecteur d'E/S frontal Pour installer ASUS Q-Connector Connecteur USB 2.0 Connecteur audio frontal AAFP Connecteur USB 3.0 USB 3.0 2-40 Chapitre 2 : Informations sur le matériel...
Page 64 2.3.9 Installation d'une carte d'extension Pour installer une carte PCIe x16 Pour installer une carte PCIe x1 Pour installer une carte PCI ASUS P8Z68-V PRO 2-41...
Page 65 2.3.10 Connecteurs arrières Connecteurs arrières 1. Ports USB 2.0 - 3, 4, 5 et 6 7. Port eSATA 2. Ports USB 2.0 - 1 et 2 8. Port HDMI 3. Module Bluetooth* 9. Port DVI 4. Port de sortie S/PDIF optique 10.
Page 66 Logiciel de lecture : CyberLink PowerDVD v9.0 Ultra Build 2320 • Pour la lecture de disques au format Blu-Ray, assurez-vous que votre moniteur est compatible avec le standard HDCP. • La lecture de Blu-Ray n'est disponible que sous Windows Vista™ / 7™. ® ASUS P8Z68-V PRO 2-43...
Page 67 **Dépanner les problème de sur/sous-balayage Instalez le pilote Intel Graphics Accelerator Driver à partir du DVD de support de la carte mère. Dans la zone de notification de Windows ® double-cliquez sur l’icône Intel(R) Graphics Media Accelerator et cliquez sur Graphics Properties (Propriétés graphiques).
Page 68 Mic In Orange – – Center/Subwoofer Center/Subwoofer Noir – Rear Speaker Out Rear Speaker Out Rear Speaker Out Gris – – – Side Speaker Out 2.3.11 Connexions audio Connexions audio Connexion à un casque ou un microphone ASUS P8Z68-V PRO 2-45...
Page 69 Connexion à des haut-parleurs stéréo Connexion à un système de haut-parleurs 2.1 Connexion à un système de haut-parleurs 4.1 2-46 Chapitre 2 : Informations sur le matériel...
Page 70 Connexion à un système de haut-parleurs 5.1 Connexion à un système de haut-parleurs 7.1 Lorsque la fonction DTS Surround Sensation UltraPC est activée, assurez-vous de connecter vos haut-parleurs arrières au port gris. ASUS P8Z68-V PRO 2-47...
Page 71 Démarrer pour la première fois Après avoir effectué tous les branchements, refermez le boîtier. Assurez-vous que tous les interrupteurs sont éteints. Connectez le câble d’alimentation au connecteur d’alimentation à l’arrière du boîtier Connectez l’autre extrémité du câble d’alimentation à une prise de courant équipée d’une protection contre les surtensions.
Page 72 ASUS P8Z68-V PRO 2-49...
Page 73 • un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS. Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d’ASUS est conforme à l’architecture uEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à...
Page 74 Sortie du BIOS ou accès à l’interface CPU et la vitesse des ventilateurs installés Advanced Mode (Mode Avancé) EFI BIOS Utility - EZ Mode Exit/Advanced Mode P8Z68-V PRO English BIOS Version : 0209 Build Date : 03/04/2011 CPU Type : Genuine Intel(R) CPU 0 @ 3.10GHz...
Page 75 BIOS. L’écran ci-dessous est un exemple de l’interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de configurations. Pour accéder à l’interface EZ Mode, cliquez sur Exit (Quitter), puis sélectionnez ASUS EZ Mode. Aide Élements du menu...
Page 76 Élements de menu L’élément sélectionné dans la barre de menu affiche les éléments de configuration spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal. Les autres éléments (Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie)) de la barre des menus ont leurs propres menus respectifs.
Page 77 CMOS Real Time Clock (RTC). Voir section 2.2.8 Jumper pour plus de détails. Les éléments Administrator (Administrateur) ou User Password (Mot de passe • utilisateur) affiche la valeur par défaut Not Installed (Non défini). Après avoir défini un mot de passe, ces éléments affichent Installed (Installé). ASUS P8Z68-V PRO...
Page 78 Administrator Password (Mot de passe administrateur) Si vous avez défini un mot de passe administrateur, il est fortement recommandé d’utiliser ce mot de passe lors de l’accès au système. Sinon, il se peut que certains éléments du BIOS ne puissent pas être modifiés. Pour définir un mot de passe administrateur : Sélectionnez l’élément Administrator Password (Mot de passe administrateur) et appuyez sur la touche <Entrée>...
Page 79 DRAM DATA REF Voltage on CHA Auto DRAM CTRL REF Voltage on CHA Auto DRAM DATA REF Voltage on CHB Auto DRAM CTRL REF Voltage on CHB Auto CPU Spread Spectrum Auto Version 2.00.1201. Copyright (C) 2010 American Megatrends, Inc. ASUS P8Z68-V PRO...
Page 80 Ai Overclock Tuner [Auto] Permet de sélectionner les options d’overclocking du CPU pour d’obetnir la fréquence interne désirée. Sélectionnez l’une des options de configuration pré-définies suivantes : [Auto] Charge les paramètres d’overclocking optimum pour le système. [Manual] Permet une configuration manuelle des différents éléments d’overclocking. [X.M.P.] À...
Page 81 [Enabled] Permet aux coeurs du CPU de fonctionner plus rapidement sous certaines conditions. [Disabled] Désactive cette fonction. Les cinq éléments suivants n’apparaissent que si les options Enhanced Intel SpeedStep Technology et Turbo Mode sont définies sur [Enabled]. ASUS P8Z68-V PRO...
Page 82 Long Duration Power Limit [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Long Duration Maintained [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Short Duration Power Limit [Auto] Utilisez les touches <+>...
Page 83 [Standard] Contrôle des phases en fonction de la charge du CPU. [Optimized] Charge le profil d’optimisation des phases d’ASUS. [Extreme] Active toutes les phases. [Manual Adjustment] Réglage manuel du nombre de phases actives. Manual Adjustment (Ajustement manuel) [Medium] Cet élément n’apparaît que si Phase Control est réglé sur [Manual Adjustment]. Options de configuration : [Ultra Fast] [Fast] [Medium] [Regular] Duty Control [T.Probe]...
Page 84 CPU Manual Voltage (Voltage manuel du CPU) [Auto] Cet élément n’apparaît que si CPU Voltage est défini sur [Manual Mode] et permet de régler un voltage CPU fixe. La fourchette de valeurs est comprise entre 0.800V et 1.990V par incréments de 0.005V. Reportez-vous à...
Page 85 DRAM. CPU Spread Spectrum (Étalage de spectre du CPU) [Auto] [Auto] Configuration automatique. [Disabled] Permet d’accroître les capacités d’overclocking de la fréquence BCLK. [Enabled] À définir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques. ASUS P8Z68-V PRO 3-13...
Page 86 Menu Advanced (Avancé) Le menu Advanced permet de modifier les paramètres du CPU et d’autres composants du système. Prenez garde lors de la modification des paramètres du menu Advanced. Des valeurs incorrectes risquent d’entraîner un mauvais fonctionnement du système. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main...
Page 87 Permet de réduire la fréquence d’horloge d’un CPU en surchauffe. [Disabled] Désactive la fonction de surveillance thermique du CPU. Active Processor Cores (Coeurs de processeur actifs) [All] Permet de déterminer le nombre de coeurs de processeur actifs. Options de configuration : [All] [1] [2] [3] ASUS P8Z68-V PRO 3-15...
Page 88 Hyper-threading [Enabled] La technologie Intel Hyper-Threading permet à un processeur d’être détecté comme deux processeurs logiques sous le système d’exploitation, autorisant ce dernier à exécuter deux threads simultanément. [Enabled] Deux threads par coeur actif utilisés. [Disabled] Un seul thread par coeur actif utilisé. Limit CPUID Maximum (Limiter le CPUID maximum) [Disabled] [Enabled] Permet aux systèmes d’exploitation hérités de démarrer même s’ils ne...
Page 89 PCH Configuration > PCH Configuration Enabled/Disabled the High Precision Event Timer. High Precision Timer Enabled High Precision Timer (Minuteur de haute précision) [Enabled] Permet d’activer ou désactiver le minuteur de haute précision. Options de configuration : [Enabled] [Disabled] ASUS P8Z68-V PRO 3-17...
Page 90 SATA 6G_1 (Gray) Not Present Hot Plug Disabled SATA 6G_2 (Gray) Not Present Hot Plug Disabled SATA 3G_3 (Blue) ASUS CB-521 ATAPI Hot Plug Disabled →←: Select Screen ↑↓: Select Item SATA 3G_4 (Blue) Not Present Enter: Select +/-: Change Opt.
Page 91 La technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) permet de surveiller l’état des disques. Lorsqu’une erreur de lecture/écriture survient sur un disque dur, cette fonction permet l’affichage d’un message d’avertissement lors du POST. Options de configuration : [Enabled] [Disabled] ASUS P8Z68-V PRO 3-19...
Page 92 3.5.5 USB Configuration (Configuration USB) Les éléments de ce menu vous permettent de modifier les fonctions liées à l’interface USB EFI BIOS Utility - Advanced Mode Ai Tweaker Main Advanced Monitor Boot Back Advanced\ USB Configuration > USB Configuration Enables Legacy USB support. AUTO option disables legacy support if no USB Devices: USB devices are connected.
Page 93 Détermine le mode du connecteur audio (AAFP) situé en façade du châssis sur AC’97 ou HD Audio en fonction du standard audio pris en charge par le module audio du châssis. [HD] Réglage du connecteur audio en façade sur HD Audio. [AC97] Réglage du connecteur audio en façade sur AC’97 ASUS P8Z68-V PRO 3-21...
Page 94 SPDIF Out Type (Type de sortie audio numérique) [SPDIF] [SPDIF] Sortie audio numérique définie sur SPDIF. [HDMI] Sortie audio numérique définie sur HDMI. Bluetooth Controller (Contrôleur Bluetooth) [Enabled] [Enabled] Active le contrôleur Bluetooth. [Disabled] Désactive le contrôleur Bluetooth. VIA 1394 (Contrôleur 1394 VIA) [Enabled] [Enabled] Active le contrôleur IEEE 1394a.
Page 95 Asmedia USB 3.0 Battery Charging Support (Support de recharge rapide via le contrôleur USB 3.0 Asmedia) [Disabled] [Enabled] Permet d’activer la recharge rapide pour les périphériques USB 3.0 et compatibles avec le standard BC 1.1. [Disabled] Désactive cette fonction. ASUS P8Z68-V PRO 3-23...
Page 96 3.5.7 APM (Gestion d’alimentation avancée) EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ APM > Restore AC Power Loss Power Off Specify what state to go to when power is re-applied after a power Power On By PCI Disabled failure (G3 state).
Page 97 (RPM). Si le ventilateur n’est pas relié au connecteur approprié, la valeur affichée est N/A (N/D). Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afficher les vitesses détectées. ASUS P8Z68-V PRO 3-25...
Page 98 CPU Q-Fan Control (Contrôle Q-Fan du CPU) [Enabled] [Disabled] Désactive le contrôleur Q-Fan du CPU. [Enabled] Active le contrôleur Q-Fan du CPU. CPU Fan Speed Low Limit (Seuil de rotation minimum du ventilateur CPU) [600 RPM] Cet élément n’apparaît que si l’option CPU Q-Fan Control est activée et permet de déteminer le seuil de rotation minimum du ventilateur de CPU.
Page 99 Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afficher ces informations. Anti Surge Support (Support Anti Surge) [Enabled] Permet d’activer ou désactiver la fonction Anti Surge. Options de configuration : [Disabled] [Enabled] ASUS P8Z68-V PRO 3-27...
Page 100 Active la fonction d’affichage du logo en plein écran. [Disabled] Désactive la fonction d’affichage du logo en plein écran. Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo 2™. Wait For ‘F1’ If Error (Attendre pression de F1 si erreur) [Enabled] [Disabled] Désactive cette fonction.
Page 101 > ASUS SPD Information 3.8.1 ASUS EZ Flash 2 Utility Permet d’activer la fonction ASUS EZ Flash 2. Lorsque vous appuyez sur <Entrée>, un message de confirmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez sur <Entrée> pour confirmer.
Page 102 Ai Tweaker Main Advanced Monitor Boot Tool Back Tool\ ASUS O.C. Profile > O.C. Profile Configuration Save BIOS settings to Profile Setup Profile 1 Status : Not Installed Setup Profile 2 Status : Not Installed Setup Profile 3 Status :...
Page 103 Cette option permet d’accéder à l’interface EZ Mode. Launch EFI Shell from filesystem device (Lancer l’application EFI Shell) Cette option permet de tenter d’exécuter l’application EFI Shell (shellx64.efi) à partir de l’un des systèmes de fichiers disponibles. ASUS P8Z68-V PRO 3-31...
Page 104 USB ou le DVD de support de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu ASUS BIOS Updater : mise à jour du BIOS sous DOS à l’aide du DVD de support ou d’un périphérique de stockage amovible USB.
Page 105 3.10.1 Utilitaire ASUS Update ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows . ASUS Update permet de: ® • Sauvegarder le BIOS actuel •...
Page 106 Sélectionnez le site FTP ASUS le plus proche pour éviter les problèmes de congestion du réseau, puis cliquez sur Next (Suivant). Cochez les deux options disponibles pour activer la mise à niveau inférieure et la sauvegarde automatique du BIOS. Sélectionnez la version du BIOS à...
Page 107 • Consultez les différents guides d’utilisation contenus dans le DVD de support de la carte mère ou sur le site Web d’ASUS (www.asus.com) pour plus de détails sur la configuration des logiciels ASUS. ASUS P8Z68-V PRO...
Page 108 3.10.2 Utilitaire ASUS EZ Flash ASUS EZ Flash vous permet de mettre à jour le BIOS sans avoir besoin d’utiliser d’utilitaire sous le système d’exploitation. Téléchargez la dernière version en date du BIOS sur le site d’ASUS (www.asus. com) avant d’utiliser cet utilitaire.
Page 109 3.10.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu’il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le fichier BIOS à...
Page 110 3.10.4 Utilitaire ASUS BIOS Updater ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire vous permet aussi de copier le fichier BIOS actuel afin d’en faire une sauvegarde si le BIOS est corrompu lors d’une mise à jour.
Page 111 ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM BOARD: P8Z68-V PRO BOARD: Unknown VER: 0204 VER: Unknown DATE: 08/05/2010 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS P8Z68-V PRO 3-39...
Page 112 À l’invite de commande FreeDOS, entrez bupdater /pc /g et appuyez sur <Entrée>. D:\>bupdater /pc /g L’écran de mise à jour du BIOS apparaît. ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM BOARD: P8Z68-V PRO BOARD: Unknown VER: Unknown VER: 0204 DATE:...
Page 113 Le contenu du DVD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour. 4.2.1...
Page 114 4.2.2 Obtenir les manuels des logiciels Les manuels d’utilisation des logiciels sont inclus dans le DVD de support. Suivez les instructions ci-dessous pour obtenir les manuels nécessaires. Les manuels sont au format PDF (Portable Document Format). Installez Adobe Acrobat ® ®...
Page 115 Reportez-vous au fichier d’aide en ligne ou au fichier Readme (Lisezmoi) accompagnant le logiciel pour plus d’informations. 4.3.1 AI Suite II AI Suite II est une interface tout-en-un intégrant divers utilitaires ASUS pouvant être exécutés simultanément. Installer AI Suite II Pour installer AI Suite II sur votre ordinateur : Placez le DVD de support dans votre lecteur optique.
Page 116 4.3.2 DIGI+ VRM ASUS DIGI+ VRM vous permet d’ajuster le voltage et la fréquence de modulation du régulateur de tension pour améliorer la stabilité et la fiabilité. Il offre également un champ de régulation du voltage important pour garantir la durée de vie des composants et réduire les pertes d’alimentation.
Page 117 Ne retirez pas le module thermique. Les conditions thermiques doivent être constamment surveillées. • Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de configuration. ASUS P8Z68-V PRO...
Page 118 La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc et utilisés sous licence par ASUS TeK Computer Inc. Toutes les autres marques ou noms de de produits sont des marques de commerce de leurs propriétaires respectifs...
Page 119 élevé peut endommager le CPU de manière irrémédiable et régler un voltage trop faible peut rendre le système instable. Afin de garantir la stabilité du système, les modifications effectuées avec ASUS TurboV ne sont pas sauvegardées dans le BIOS et ne seront pas reprises au redémarrage du système.
Page 120 Advanced Mode (Mode avancé) Cliquez d’abord sur More Settings (Plus d’options) puis sur l’onglet Advanced Mode (Mode avancé) pour ajuster les paramètres de voltage avancés. Mode avancé Curseurs Valeurs cibles d’ajustement du voltage Annule les Valeurs actuelles modifications Applique les Cliquez pour modifications restaurer tous...
Page 121 CPU Ratio sous TurboV. Consultez le chapitre 3 de ce manuel pour plus de détails. • Les barres de la fonction CPU Ratio affichent l’état des coeurs du processeur. Le nombre de coeurs variant en fonction du modèle de votre CPU. ASUS P8Z68-V PRO...
Page 122 Auto Tuning (Overclocking automatique) ASUS TurboV EVO intègre deux modes d’overclocking automatique pour garantir une plus grande flexibilité. • Les résultats d’overclocking varient en fonction du modèle de CPU et de la configuration de votre système. • Pour éviter les problèmes de surchauffe du système, un système de refroidissement approprié...
Page 123 TurboV ajuste et enregistre automatiquement les réglages du BIOS puis redémarre le système. À la prochaine ouverture de session Windows, un message apparaîtra pour indiquer que le processus d’overclocking automatique a réussi. Cliquez sur OK pour quitter. ASUS P8Z68-V PRO 4-11...
Page 124 CO2 réduit depuis l’utilisation du bouton Clear (Effacer) • Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de configuration. 4-12 Chapitre 4 : Support logiciel...
Page 125 User (Personnalisé) : modification limitée du profil du ventilateur du CPU. Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de configuration. ASUS P8Z68-V PRO 4-13...
Page 126 Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de configuration. 4-14 Chapitre 4 : Support logiciel...
Page 127 BC 1.1. • ** La vitesse de chargement varie en fonction des périphériques USB. • Assurez-vous de retirer puis de reconnecter votre périphérique USB après l’activation ou la désactivation d’ Ai Charger+ pour garantir un chargement normal. ASUS P8Z68-V PRO 4-15...
Page 128 Bouton Réduire Fenêtre des paramètres de contrôle Bouton Informations Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de configuration. 4-16 Chapitre 4 : Support logiciel...
Page 129 RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques. ASUS P8Z68-V PRO 4-17...
Page 130 4.4.2 Installer des disques durs Serial ATA (SATA) Cette carte mère supporte des disques durs SATA. Pour de meilleures performances, installez des disques durs identiques avec la même capacité et du même modèle. Pour installer des disques durs SATA pour une configuration RAID : Installez les disques SATA dans les baies du châssis.
Page 131 ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 disks to use in creating the volume. [ ↑↓ ]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ASUS P8Z68-V PRO 4-19...
Page 132 Utilisez les flèches haut-bas pour mettre un disque en surbrillance, puis appuyez sur <Espace> pour le sélectionner. Un petit triangle distinguera ce disque. Appuyez sur <Entrée> pour terminer votre sélection. Utilisez les flèches haut/bas pour sélectionner la taille des segments de l’ensemble RAID (RAID 0, 10 et 5 uniquement), puis appuyez sur <Entrée>.
Page 133 À partir du menu principal de l’utilitaire, sélectionnez 5. Exit, et appuyez sur <Entrée>. Le message d’avertissement suivant apparaît. CONFIRM EXIT Are you sure you want to exit? (Y/N): Appuyez sur <Y> pour quitter l’utilitaire ou sur <N> pour retourner au menu principal. ASUS P8Z68-V PRO 4-21...
Page 134 Technologie Intel Smart Response ® La technologie Intel Smart Response booste les performances globales du système. Cette ® technologie utilise un disque dur SSD installé (espace disque de 18.6Go minimum requis) comme mémoire cache pour les opérations les plus fréquemment exécutées, pour accélérer les interactions entre le disque dur et la mémoire principale.
Page 135 Si vous souhaitez restaurer le système d’exploitation, sélectionnez l’option Disable • Acceleration (Désactiver l’accélération) ou l’élément Acceleration Options du BIOS pour désactiver cette fonction. • Le niveau de performance de la technologie lntel Smart Response varie en fonction ® du disque SSD installé. ASUS P8Z68-V PRO 4-23...
Page 136 Créer un disque du pilote RAID Une disquette contenant le pilote RAID est nécessaire lors de l’installation de Windows ® un disque dur qui appartient à un volume RAID. Cette carte mère n’intégrant pas de connecteur pour lecteur de disquettes, •...
Page 137 Avant de charger le pilote RAID à partir d’un périphérique de stockage USB amovible, vous devez utiliser un autre ordinateur pour copier le pilote RAID contenu sur le DVD de support vers le périphérique de stockage USB. ASUS P8Z68-V PRO 4-25...
Page 138 4.5.4 Utiliser un lecteur de disquettes USB En raison de certaines limitations du système d’exploitation, Windows XP peut ne pas ® détecter le lecteur de disquettes USB lors de l’installation du pilote RAID à partir d’une disquette à l’installation du système d’exploitation. Pour résoudre ce problème, ajoutez l’identifiant du fabricant (VID) et du lecteur de disquettes (PID) USB contenant le pilote RAID.
Page 139 “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.scsi.iaStor_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_2822&CC_0104”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” Tapez la même ligne sous chaque section. Les identifiants de fabricant et de produit varient selon les modèles de lecteur de disquettes USB. Enregistrez les modifications et quittez. ASUS P8Z68-V PRO 4-27...
Page 140 Pour Windows XP, cliquez sur Panneau de configuration > Ajout/Suppression de programmes. Pour Windows Vista/7, cliquez sur Panneau de configuration > Programmes et fonctionnalités. Sélectionnez le(s) pilote(s) d’affichage actuel(s). Pour Windows XP, sélectionnez Supprimer. Pour Windows Vista/7, sélectionnez Désinstaller. Redémarrez votre ordinateur. ASUS P8Z68-V PRO...
Page 141 5.1.3 Installer deux cartes graphiques CrossFireX™ La carte mère illustrée dans ce chapitre sert uniquement à illustré les instructions d’installation et de configuration et peut ne pas correspondre au modèle de carte mère que vous utilisez. Préparez deux cartes graphiques CrossFireX™.
Page 142 Settings (Paramètres d’affichage) > CrossFireX™ > Configure (Configurer). Dans la liste des adaptateurs graphiques, sélectionnez la carte graphique à utiliser comme périphérique d’affichage. Sélectionnez Enable CrossFireX™ (Activer CrossFireX™). Cliquez sur Apply (Appliquer), puis sur OK pour fermer la fenêtre. ASUS P8Z68-V PRO...
Page 143 Technologie NVIDIA SLI™ ® La carte mère supporte la technologie NVIDIA SLI™ (Scalable Link Interface) qui vous ® permet d’installer plusieurs cartes graphiques. Suivez les procédures d’installation décrites dans cette section. 5.2.1 Pré-requis système • En mode SLI, vous devez posséder deux cartes graphiques compatibles SLI, identiques et certifiées NVIDIA ®...
Page 144 Vous pouvez démarrer l’utilitaire NVIDIA via l’une des méthodes suivantes : Faites un clic droit dans le bureau de Windows ® sélectionnez Panneau de configuration NVIDIA. La fenêtre du Panneau de configuration NVIDIA apparaît. (Voir Étape B5). ASUS P8Z68-V PRO...
Page 145 Si le Panneau de configuration ne s’affiche pas (A), sélectionnez Personnaliser. Dans la fenêtre Personnalisation, sélectionnez Paramètres d’affichage. Dans la boîte de dialogue Paramètres d’affichage, cliquez sur Paramètres avancés. Chapitre 5 : Support des technologies multi-GPU...
Page 146 Activer la configuration SLI Dans la fenêtre du Panneau de configuration NVIDIA, sélectionnez Régler la configuration SLI. Cliquez sur Activer la technologie SLI et sélectionnez l’affichage à utiliser pour le rendu de contenu SLI. Une fois terminé, cliquez sur Appliquer. ASUS P8Z68-V PRO...
Page 147 Chapitre 5 : Support des technologies multi-GPU...
Page 148 15 Li-Te Road, Peitou, Taipei, Taiwan 11259 Téléphone +886-2-2894-3447 +886-2-2890-7798 E-mail info@asus.com.tw www.asus.com.tw Support technique Téléphone +86-21-38429911 support.asus.com ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 800 Corporate Way, Fremont, CA 94539, USA Téléphone +1-812-282-3777 +1-510-608-4555 usa.asus.com Support technique Téléphone +1-812-282-2787 +1-812-284-0883 support.asus.com...
