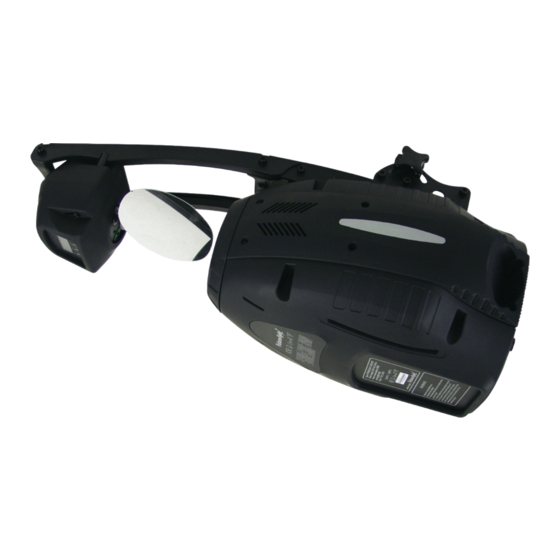

Futurelight PSX-575 DMX-Scanner Mode D'emploi

page de 104

/ 104
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

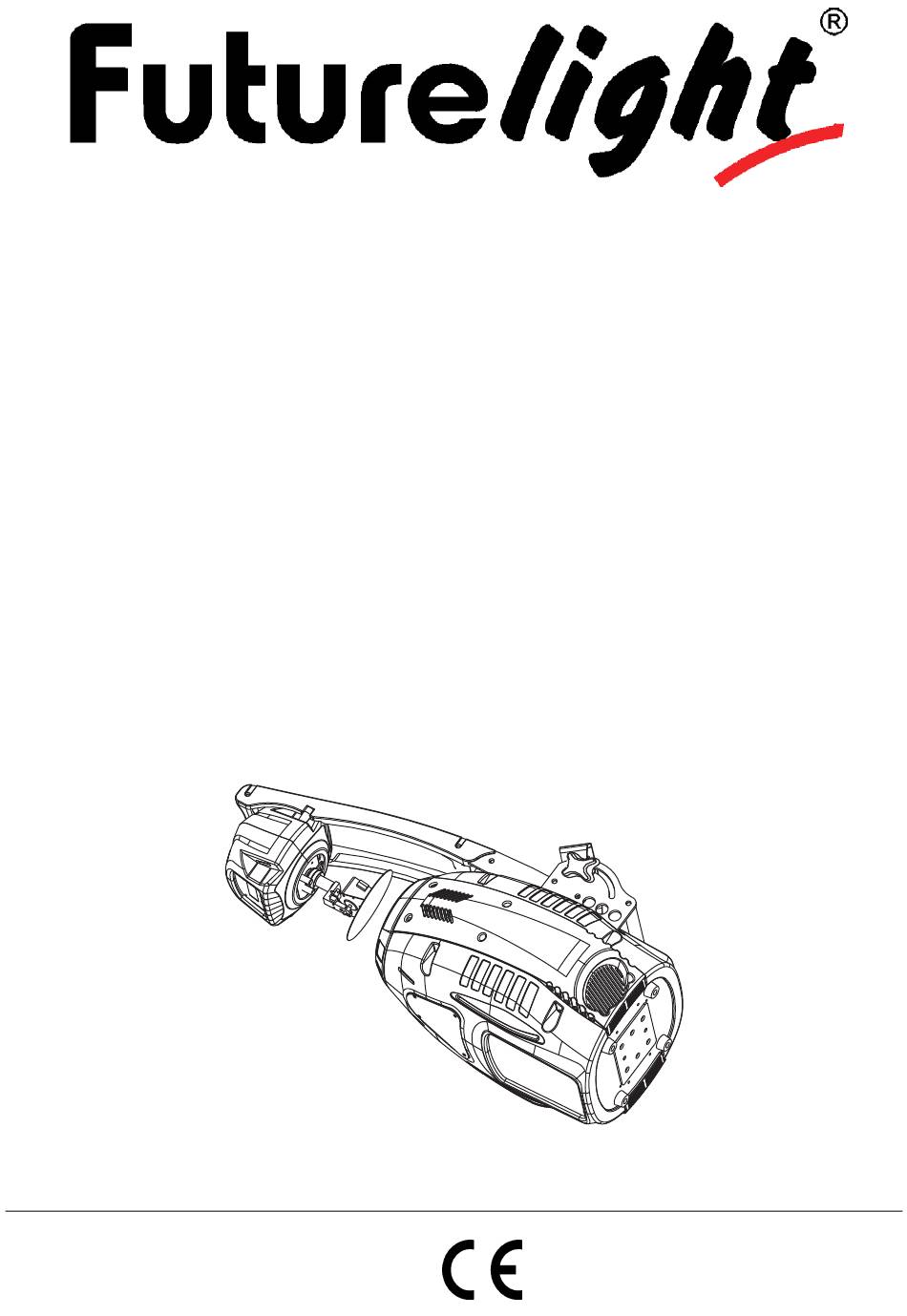

BEDIENUNGSANLEITUNG

USER MANUAL

MODE D'EMPLOI

MANUAL DEL USUARIO

PSX-575

DMX-Scanner

Für weiteren Gebrauch aufbewahren!

Keep this manual for future needs!

Nachdruck verboten!

Gardez ce mode d'emploi pour des

Reproduction prohibited!

utilisations ultérieures!

Réproduction interdit!

Guarde este manual para posteriores usos.

Prohibida toda reproducción.

Sommaire des Matières pour Futurelight PSX-575 DMX-Scanner

Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PSX-575 DMX-Scanner © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
Page 2 MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Einsetzen/Austauschen von Gobos ......................10 Überkopfmontage............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz............................
Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/104 00026093.DOC, Version 1.5...
Page 4 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PSX-575 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PSX-575 aus der Verpackung.
Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Page 6 Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG...
Page 7 GERÄTEBESCHREIBUNG Features Professioneller Scanner mit Multistep-Zoom • 8 dichroitische Farben plus weiß • Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position) • Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen • Slot In Gobo-System für Gobowechsel ohne Werkzeug •...
Page 8 Geräteübersicht (1) Gehäuse (2) Gehäuseschrauben (3) Feststellschraube (4) Hängebügel (5) Ablenkspiegel (6) Objektivlinse/Fokus (7) DMX-Ausgangsbuchse (8) DMX-Eingangsbuchse (9) Netzanschluss (10) Sicherungshalter 8/104 00026093.DOC, Version 1.5...
Page 9 INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR-575/2 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden.
Page 10 Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann notwendig sein, Position Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand).
Page 11 Überkopfmontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
Page 12 Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw.
Page 13 Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen. Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden.
Page 14 BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PSX-575 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PSX-575 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den PSX-575 vom Controller und rufen Sie das vorprogrammierte Programm auf: 1.
Page 15 DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (Pan) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (Tilt) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).
Page 16 Steuerkanal 6 - Rotierendes Goborad, Gobo Shake Decimal Hexad. Percentage S/F Eigenschaft 00 09 0% 4% S Offen 10 19 0A 13 4% 7% S Rotierendes Gobo 1 20 29 14 1D 8% 11% S Rotierendes Gobo 2 30 39 1E 27 12% 15% S Rotierendes Gobo 3...
Page 17 Steuerkanal 10 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 0 31 00 1F 0% 12% S Shutter geschlossen 32 63 20 3F 13% 25% S Keine Funktion (Shutter offen) 64 95 40 5F 25% 37% F Strobe-Effekt mit zunehmender Geschwindigkeit 96 127 60 7F 38% 50%...
Page 18 Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü...
Page 19 Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
Page 20 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
Page 21 Lamp - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. •...
Page 22 rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF”...
Page 23 - Lüfterleistung einstellen Mit dieser Funktion lässt sich das Lüftergebläse einstellen. • Wählen Sie “FANS” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “AUTO”. • Drücken Sie die Up/Down-Taste, um "HIGH" oder "AUTO" auszuwählen. • Drücken Sie die Mode/Enter-Taste zur Bestätigung. •...
Page 24 - Funktionstest der einzelnen Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. • Wählen Sie “TESt” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “T-XX”, “X” steht für die Kanalnummer. Der aktuelle Kanal wird getestet.
Page 25 - Betriebsstunden der Lampe zurücksetzen Mit dieser Funktion lassen sich die Betriebsstunden der Lampe zurücksetzen. Bitte führen Sie diese Funktion nach jedem Lampenwechsel durch. • Wählen Sie “CLLT” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. •...
Page 26 • Sobald alle Kanäle fertig gestellt sind, blinkt auf dem Display “TIME”. • Drücken Sie die Mode/Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint “TXXX”, “XXX” steht für die Step-Time, Wert “001-999”. Z. B. bedeutet “T002” dass die aktuelle Szene eine Step- Time von 0,4 ms (002 x 0,2 ms) gespeichert ist.
Page 27 ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das rotierende Gobo nach dem Reset nicht in der Vorgabeposition. 08Er: Fehler am Effektrad. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine).
Page 28 Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden. Damit die Lager der rotierenden Teile gut funktionieren, müssen sie ca. alle 6 Monate geschmiert werden. Zum Ölen ist eine Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermäßig sein, um zu vermeiden, dass das Öl während des Rotierens ausläuft.
Page 29 SYLVANIA BA575/2 SE NHR 95V/575W GX-9,5 Best.-Nr. 89107020 OSRAM HSR 575/72 95V/575W GX-9,5 1000h Best.-Nr. 89107210 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/64 Controller 16bit Best.-Nr. 51834288 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.
Page 30 - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PSX-575. You will see you have acquired a powerful and versatile device. Unpack your PSX-575.
Page 31 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
Page 32 HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
Page 33 DESCRIPTION OF THE DEVICE Features Professional scanner with multi-step zoom • 8 brilliant, dichroic colours plus white • Switchable colour change (mode 1: only full colours, mode 2: colour-change at every position) • Rainbow-effect with adjustable speed in both directions •...
Page 34 Overview (1) Housing cover (2) Housing screws (3) Fixation screw (4) Mounting bracket (5) Mirror (6) Objective-lens/Focus (7) DMX-Out socket (8) DMX-In socket (9) Power supply (10) Fuseholder 34/104 00026093.DOC, Version 1.5...
Page 35 INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one MSR-575/2 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron).
Page 36 Lamp adjustment The lampholder is aligned at the factory. Due to differences between lamps, fine adjustment may improve light performance. Strike the lamp, open the shutter, set the dimmer intensity onto 100 % and direct the light towards a flat surface (wall). Center the hot- spot (the brightest part of the beam) using the 3 adjustment screws "1, 2, 3”.
Page 37 Overhead rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
Page 38 Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation...
Page 39 Occupation of the XLR-connection: If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture.
Page 40 DMX-controlled operation You can control the projectors individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The individual channels and their features are listed under DMX-protocol. Addressing The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the PSX-575 will respond to the controller.
Page 41 Control-channel 4 - Colour-wheel Linear colour change following the movement of the slider. In this way you can stop the colour-wheel in any position. Decimal Hexad. Percentage S/F Feature 0 13 00 0D 0% 5% S Open / white 14 27 0E 1B 5% 11% S Red...
Page 42 Control-channel 7 - Rotating gobo index, gobo rotation Decimal Hexad. Percentage S/F Feature 0 127 00 7F 0% 50% S Gobo indexing 128 187 80 BB 50% 73% F Forwards gobo rotation with decreasing speed 188 193 BC C1 74% 76% S No rotation 194 255 C2 FF...
Page 43 Control-channel 12 - Iris Decimal Hexad. Percentage S/F Feature 0 191 00 BF 0% 75% F Max. diameter to min. diameter 192 223 C0 DF 75% 87% F Pulse closing with decreasing speed 224 255 E0 FF 88% 100% F Pulse opening with increasing speed Control-channel 13 - Frost Decimal Hexad.
Page 44 Control Board The Control Board offers several features: you can simply set the starting address, switch on and off the lamp, run the pre-programmed program or make a reset. The main menu is accessed by pressing the Mode/Enter-button until the display starts flashing. Browse through the menu by pressing Up or Down.
Page 45 Main functions - Main menu 0 • Press [MODE/ENTER] to enter the main menu "MODE" (display flashing) • Press [MODE/ENTER] and select "ADDR", “RUN” or "DISP" by pressing [UP] or [DN]. • Press [MODE/ENTER] for selecting the desired sub menu. - DMX address setting, Slave setting - DMX address setting With this function, you can adjust the desired DMX-address via the Control Board.
Page 46 - Program Run, Master setting With the function "RUN", you can run the internal program. You can set the number of steps under Step. You can edit the individual scenes under Edit. You can run the individual scenes either automatically (AUTO), i.e.
Page 47 Lamp - Main menu 1 • Press [MODE/ENTER] to enter the main menu (display flashing). • Press [UP] or [DN] to select “LAMP”. - Lamp on/off With this function you can switch the lamp on or off via the Control Board. •...
Page 48 rpan - Pan Reverse With this function you can reverse the Pan-movement. • Select “RPAN” by pressing [UP] or [DN]. • Press [MODE/ENTER], the display shows “ON” or “OFF”. • Press [UP] to select “ON” if you wish to enable this function or [DN] to select “OFF” if you don’t. •...
Page 49 - Adjust ventilation fan With this function, you can adjust the ventilation fan. • Select "FANS" by pressing [UP] or [DN]. • Press [MODE/ENTER] to confirm; the display shows “AUTO”. • Press [UP] to select “HIGH” or “AUTO”. • Press [MODE/ENTER] to confirm. •...
Page 50 - Test function of each channel With this function you can test each channel on its (correct) function. • Select “TEST” by pressing [UP] ] or [DN]. • Press [MODE/ENTER], the display shows“T-XX”, “X” stands for the channel number. • The current channel will be tested. •...
Page 51 - Main menu 5 • Press [MODE/ENTER] to enter the main menu (display flashing). • Press [UP] to select “EDIT”. - Define the number of steps in Run With this function you can define the number of steps in the Program Run.
Page 52 b) Editing via the external controller • Call up the first scene in your controller now. • Select “SC01” by pressing [UP] or [DN]. • Press [MODE/ENTER], the display shows “SC01”. • Press [MODE/ENTER], the display shows “C-01”. • Select "CNIN" by pressing [UP] or [DN]. •...
Page 53 CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
Page 54 SYLVANIA BA575/2 SE NHR 95V/575W GX-9,5 No. 89107020 OSRAM HSR 575/72 95V/575W GX-9.5 1000h No. 89107210 FUTURELIGHT CP-240 controller No. 51834265 FUTURELIGHT CP-256/64 controller 16bit No. 51834288 FUTURELIGHT CP-512/64 controller 16bit No. 51834295 Wizard-512 USB DMX-Software + Interface No. 51860102 Wizard-1024 USB DMX-Software + Interface No.
Page 55 - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT PSX-575. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le PSX-575 de son emballage.
Page 56 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.
Page 57 Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.
Page 58 Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous enviez l’appareil dans l’etat original. Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon doux, humide. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Il est interdit de retirer le code barre de l'appareil.
Page 59 Aperçue des parties (1) Boîtier (2) Vis de boîtier (3) Vis de la lyre (4) Lyre de fixation (5) Objectif/Foyer (6) Miroir (7) Sortie DMX (8) Entrée DMX (9) Alimentation (10) Porte-fusible 59/104 00026093.DOC, Version 1.5...
Page 60 INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe MSR-575/2. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).
Page 61 Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ouvriez le shutter et l'iris, ajustez l'intensité du dimmeur à...
Page 62 Montage par dessus de la tête Les dispositifs de suspension du projecteur doivent être construits et concus de telle manière qu’ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité...
Page 63 Vous ne devez utiliser que des élingues de sécurité conformément à DIN 56927, des maillons de raccordement rapide conformément à DIN 56926, des manilles conformément à DIN EN 1677-1 et des BGV C1 carabines. Basé sur les derniers règlements concernant la sécurité des travailleurs (p. ex. BGV C1, BGI 810-3), les élingues de sécurité, les maillons de raccordement rapide, les manilles et les carabines doivent être suffisament dimensionnés et correctement appliqués.
Page 64 Le raccord entre le contrôleur et le projecteur ainsi qu’entre les projecteurs doit être effectué avec un câble gainé bipolare. Raccord XLR 3 pôles. Occupation de la connection XLR: Quand vous utilitsez un contrôleur avec cette occupation, vous pouvez directement connecter la sortie DMX du contrôleur avec l'entrée DMX du premier appareil de la chaîne DMX.
Page 65 MANIEMENT Le PSX-575 commençera à fonctionner dès que vous le brancherez au secteur. Durant le Reset (réinitialisation), les moteurs s’ajusteront automatiquement et l’appareil sera prêt à fonctionner après. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser le PSX-575 sans contrôleur. Débranchez le PSX-575 du contrôleur et appelez les programmes internes: 1.
Page 66 Protocôle DMX Canal de contrôle 1 - Mouvement horizontal (Pan) Les mouvements horizontaux de la tête (PAN) sont contrôles par le régulateur. Ajuster la tête peu à peu en poussant lentement le régulateur (0-255, 128-centre. Vous pouvez arrêter la tête à la position désirée. Canal de contrôle 2 - Mouvement vertical (Tilt) Les mouvements verticaux de la tête (TILT) sont contrôles par le régulateur.
Page 67 Canal de contrôle 6 - Roue de gobos rotatifs, gobo shake Decimal Hexad. Percentage S/F Caractéristique 00 09 0% 4% S Ouvert 10 19 0A 13 4% 7% S Gobos rotatif 1 20 29 14 1D 8% 11% S Gobos rotatif 2 30 39 1E 27 12% 15%...
Page 68 Canal de contrôle 10 - Shutter, Strobe Decimal Hexad. Percentage S/F Caractéristique 0 31 00 1F 0% 12% S Shutter fermé 32 63 20 3F 13% 25% S Pas de fonction (Shutter ouvert) 64 95 40 5F 25% 37% F Effet stroboscopique à vitesse croissante 96 127 60 7F 38% 50%...
Page 69 Control Board L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l’addresse DMX, allumer ou éteindre la lampe, commencer le programme integré ou faire un reset. Pressez et maintenez la touche Mode/Enter pour acceder au menu principal. Pressez la touche Up ou Down pour mouver dans le menu principal.
Page 70 Fonctions principales - Menu principal 0 • Pressez la touche Mode/Enter pour acceder au menu principal "MODE" (affichage clignote). • Pressez la touche Mode/Enter et choississez "ADDR", “RUN” ou "DISP" en pressant la touche Up ou Down. • Pressez la touche Mode/Enter pour choississer le sous-menu désiré. - DMX 512 Codage de l'adresse initiale, ajustement Slave - DMX 512 Codage de l'adresse initiale Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.
Page 71 - Appeler le programme interne, ajustement Master La fonction "RUN" permêt d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON"...
Page 72 Lamp - Menu principal 1 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up pour choississer “LAMP”. - Allumer/éteindre la lampe Cette fonction permêt d'allumer et éteindre la lampe grâce à l'unité de contrôle. •...
Page 73 rpan - Pan reverse Cette fonction permêt d'invertir le mouvement Pan. • Choississez “RPAN” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “ON” ou “OFF”. • Pressez la touche Up pour choississer “ON” quand vous voulez activer cette fonction ou “OFF” si pas. •...
Page 74 - Ajuster le véntilateur Cette fonction permêt d'ajuster le véntilateur. • Choississez "FANS" en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique“AUTO”. • Pressez la touche la touche Up ou Down pour choississer "HIGH" ou "AUTO". •...
Page 75 - Test des fonctions Cette fonction permêt de contrôler la fonction (correcte) de chaque canal. • Choississez “TEST” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “T-XX”, “X” signifique le numéro de canal. • Le canal actuelle est testé. •...
Page 76 - Menu principal 5 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up ou Down pour choississer “EDIT”. - Définer le numéro de steps dans le Run • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote).
Page 77 b) Editer via contrôleur externe • Appelez la première scène avec votre contrôleur maintenant. • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Choississez “SC01” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “SC01”. •...
Page 78 NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.
Page 79 Wizard-512 USB DMX-Software + Interface N° d'art. 51860102 Wizard-1024 USB DMX-Software + Interface N° d'art. 51860110 FUTURELIGHT DES-3 Fiche termination 3pôle N° d'art. 51834001 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 30.10.2007 ©...
Page 80 -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT PSX-575. Verá que ha adquirido un aparato potente y versátil. Desembale su PSX-575. INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN!
Page 81 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
Page 82 INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
Page 83 DESCRIPCIÓN DEL APARATO Features Scanner profesional con multi-step zoom • 8 colores vivos y dicroícos más blanco • Cambio de colores conmutable (modo 1: sólo colores llenos, modo 2: cambio de colores en cada posición) • Efecto arco iris (Rainbow) en ambas direcciones •...
Page 84 Descripción de las partes (1) Caja (2) Tornillos de caja (3) Tornillo de fijación (4) Lyra de montaje (5) Espejo (6) Objetivo/Foco (7) Salida DMX (8) Entrada DMX (9) Conexión a la red (10) Porta fusible 84/104 00026093.DOC, Version 1.5...
Page 85 INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una MSR-575/2. La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de protección, guantes de protección, casco con visera y delantal de cuero).
Page 86 Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter, coloque la intensidad del dimmer a 100 % y direccione el rayo en una superficie plana (pared).
Page 87 Montaje por encima de la cabeza La suspensión del proyector debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.
Page 88 roscado, grilletes y mosquetónes deben ser dimensionados suficientemente y aplicados correctamente segun las leyes de seguridad y protección en el trabajo actuales (por ejemplo BGV C1, BGI 810-3). Por favor tenga en cuenta que una montaje por encima de la cabeza en los lúgares públicos y comerciales requira el mantenimiento de muchos preceptos que podemos mencionar sólo parcialmente en este manual.
Page 89 La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR tripolares. La ocupación de la conexión XLR es: Cuando Vd.
Page 90 OPERACIÓN Tras la conexión del aparato a la red, el PSX-575 comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado después. Operación Stand Alone En el modo Stand Alone, Vd. puede utilizar el PSX-575 sin controlador. Desconecte el PSX-575 del controlador y llama el programa integrado: 1.
Page 91 Protócolo DMX Canal de control 1 - Movimiento horizontal (Pan) Establezca los ajustes para mover la cabeza horizontalmente (PAN). Los movimientos graduales de la cabeza mediante el ajuste lento de los valores DMX (0-255; 128 = centro). Vd. puede parar la cabeza en cada posición. Canal de control 2 - Movimiento vertical (Tilt) Establezca los ajustes para mover la cabeza verticalmente (TILT).
Page 92 Canal de control 6 - Rueda de gobos giratorios, gobo shake Decimal Hexad. Percentage S/F Característica 00 09 0% 4% S Abierto 10 19 0A 13 4% 7% S Gobo giratorio1 20 29 14 1D 8% 11% S Gobo giratorio2 30 39 1E 27 12% 15%...
Page 93 Canal de control 10 - Shutter, Strobe Decimal Hexad. Percentage S/F Característica 0 31 00 1F 0% 12% S Shutter cerrado 32 63 20 3F 13% 25% S No función (Shutter abierto) 64 95 40 5F 25% 37% F Efecto flash con velocidad creciente 96 127 60 7F 38% 50%...
Page 94 Control Board La unidad de control ofrece varias posibilidades. Por ejemplo, Vd. puede ajustar la dirección de comienzo, encender y apagar la lámpara, comenzar el programa integrado o un Reset. Pulse y mantiene la tecla Mode/Enter para entrar en el menú principal. Vd. puede moverse en el menú principal mediante la tecla Up o Down.
Page 95 Funciones principales - Menu principal 0 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal "MODE" (pantalla parpadea). • Pulse la tecla Mode/Enter y la tecla Up o Down para seleccionar "ADDR", “RUN” o "DISP". • Pulse la tecla Mode/Enter para seleccionar el submenu deseado. - Ajustar la dirección de comienzo DMX-512, ajuste slave - Ajustar la dirección de comienzo DMX-512 Con esta función, Vd.
Page 96 • Seleccione "AUTO" o "SOUN" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para seleccionar el menu de extensión deseado. • Seleccione "ALON" o "MAST" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para confirmar. •...
Page 97 Lamp - Menu principal 1 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea). • Pulse la tecla Up o Down para seleccionar “LAMP”. - Encender/apagar la lámpara Con esta función, Vd. puede encender u apagar la lámpara mediante el Control Board. •...
Page 98 rpan - Inversion del movimiento Pan Con esta función, Vd. puede invertir el movimiento Pan. • Seleccione “RPAN” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “ON” u “OFF”. • Pulse la tecla Up, para seleccionar “ON” cuando quiere activar esta función o “OFF” si no. •...
Page 99 - Ajustar el ventilador Con esta función, Vd. puede ajustar la potencia del ventilador. • Seleccione "FANS" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indique “AUTO”. • Pulse la tecla Up o Down para ajustar "HIGH" u "AUTO". •...
Page 100 - Test de las funciones Con esta función, Vd. puede testificar cada canal en su función (correcta). • Seleccione “TESt” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “T-XX”, “X” significa el nombre del canal. •...
Page 101 - Menu principal 5 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea). • Pulse la tecla Up o Down para seleccionar “EDIT”. - Definir el nombre de steps en el Run • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea).
Page 102 b) Editar mediante el controlador externo • Llame la primera escena mediante el controlador ahora. • Seleccione “SC01” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “SC01”. • Pulse la tecla Mode/Enter, la pantalla indica “C-01”. •...
Page 103 LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
Page 104 Referencia 51834295 Wizard-512 USB DMX-Software + Interface Referencia 51860102 Wizard-1024 USB DMX-Software + Interface Referencia 51860110 FUTURELIGHT DES-3 Clavija terminación 3-p Referencia 51834001 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 30.10.2007 © 104/104...
