PRÉPARATION DU TREILLIS POUR LE BRANCHEMENT
DE LA HOTTE EN VERSION FILTRANTE
En cas d'installation de la hotte en version filtrante, il
faudra prédisposer tous les raccordements dans le
treillis. Allonger le treillis en procédant comme suit
afin de faciliter l'installation des différents composants
pour la version filtrante :

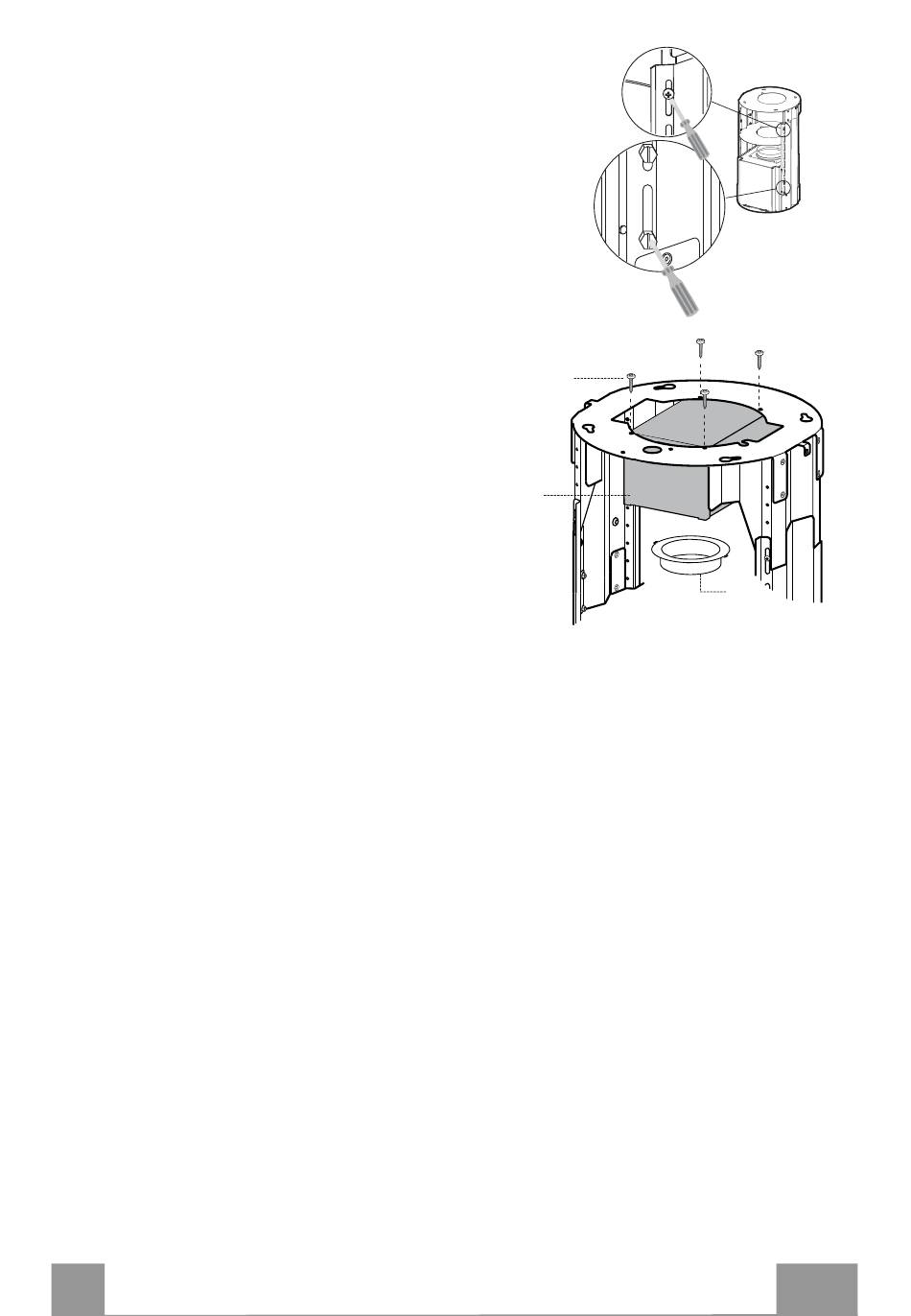

• Dévisser les deux vis fixant le conduit supérieur 2.1
au treillis et retirer le conduit.
• Dévisser les quatre vis de sécurité situées en haut
dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques unissant les deux
colonnes situées sur les côtés du treillis. (B)
Installation des composants pour le branchement en
version filtrante :
• Fixer le raccord filtrant 15 à la partie supérieure du
treillis à l'aide des 4 vis 12c fournies avec l'appareil.
• Avec des mouvements circulaires, accrocher la
flasque (ø120) 10 à la partie inférieure du raccord
filtrant 15.
• Placer la flasque de réduction 9 sur la sortie du
dispositif d'aspiration.
• Il faut maintenant relier les deux flasques par un
tube ; pour calculer la hauteur du tube, prendre la
hauteur approximative de la hotte (mm) moins 615
mm. (H tube = H hotte - 615).
• Allonger suffisamment le treillis pour pouvoir placer
le tube puis le remettre dans sa position initiale tout
en bloquant le tube entre les deux flasques. Vérifier
si la hauteur du treillis est adaptée à la hauteur à la
quelle on veut installer la hotte (H treillis = H hotte –
184). Régler le treillis à la hauteur désirée et resserrer
les vis. Afin de garantir une plus grande stabilité au
treillis, il convient de resserrer les quatre vis de
sécurité sur le dernier trou disponible.
• Fixer le tuyau à l'aide des colliers serre-tuyaux 25
fournis avec l'appareil.
FR
A
B
12c
15
10
3
34
4
