Manuel D'utilisation
MONITEUR IPS À DEL
MONITEUR LED LCD
(MONITEUR À DEL*)
* Les moniteurs à DEL de LG sont des moniteurs
ACL avec rétroéclairage à DEL.
Veuillez lire ce manuel attentivement avant d'utiliser
l'appareil et conservez-le pour vous y reporter
ultérieurement.

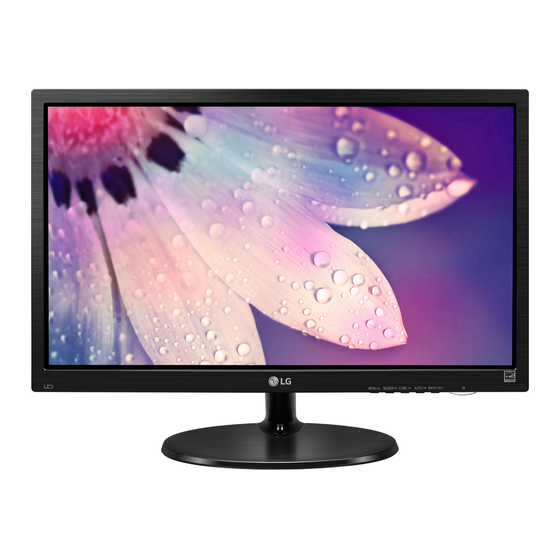

MODÈLE DE MONITEUR IPS LED
19M38A
20M38A
19M38D
20M38D
19M38H
20M38H
22M38A
24M38A
22M38D
24M38D
22M38H
24M38H
27MP38VQ
27MP38HQ
www.lg.com
Publicité
Manuels Connexes pour LG 19M38A
Sommaire des Matières pour LG 19M38A
- Page 1 Manuel D'utilisation MONITEUR IPS À DEL MONITEUR LED LCD (MONITEUR À DEL*) * Les moniteurs à DEL de LG sont des moniteurs ACL avec rétroéclairage à DEL. Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour vous y reporter ultérieurement.
- Page 2 SOMMAIRE SOMMAIRE LICENCE DÉPANNAGE ASSEMBLAGE ET PRÉPARA- SPÉCIFICATIONS TION Mode prédéfinis (Résolution) Déballage Voyant Pièces et boutons Déplacer et soulever le moniteur POSTURE À ADOPTER Installation du moniteur Posture correcte à adopter pour utiliser le - Fixation du support du moniteur moniteur. - Détachement de la Corps du support - Installation sur une table - Utilisez le câble porteur - Fixation du support mural UTILISATION DU MONITEUR Connexion à un PC - Connexion D-SUB - Connexion DVI-D - Connexion HDMI Connexion aux périphériques AV - Connexion HDMI Connexion aux périphériques externes - Connexion de périphériques PERSONNALISATION DES PARAMÈTRES Personnalisation des paramètres...
- Page 3 24M38H 27MP38VQ 27MP38HQ LICENCE Chaque modèle dispose de licences différentes. Visitez le site http://www.lg.com pour plus d'informations sur la licence. Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.
- Page 4 ASSEMBLAGE ET PRÉPARATION ASSEMBLAGE ET PRÉPARATION Déballage Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur local auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations. Câble D-SUB Câble DVI-HDMI CD (Manuel d'utilisation)/...
- Page 5 ASSEMBLAGE ET PRÉPARATION ATTENTION Afin d'optimiser la sécurité et la durée de vie des produits, n'utilisez aucun accessoire non agréé. La garantie ne couvre pas les dommages ni les blessures dus à l'utilisation d'accessoires non agréés. REMARQUE Les accessoires fournis avec le produit diffèrent en fonction du modèle choisi. Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans avis préalable en cas de mise à...
- Page 6 ASSEMBLAGE ET PRÉPARATION Pièces et boutons Voyant d'alimentation Voyant allumé : allumé Voyant éteint : éteint (Bouton Marche-Arrêt) Bouton (Voir p.16) Panneau de connexion (Voir p.13~15)
- Page 7 ASSEMBLAGE ET PRÉPARATION Déplacer et soulever le Lorsque vous tenez le moniteur, orientez l'écran à l'opposé de vous pour éviter de le moniteur rayer. Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l'endommager le moniteur et afin d'assurer un déplacement sans danger, quelle que soit sa forme ou sa taille.
- Page 8 Serrez la vis vers la droite avec une pièce de monnaie. ATTENTION Disposez un tapis en mousse ou un chiffon doux sur la table afin de protéger l'écran de tout dégât. Corps du 19M38A 20M38A 22M38A 24M38A support 19M38D 20M38D...
- Page 9 Tournez la vis vers la gauche avec une pièce de Placez le moniteur, côté écran sur une surface monnaie. plane et rembourrée. Retirez Base du support de Corps du support. Enlevez les deux vis et retirez Corps du support 19M38A 20M38A 22M38A 24M38A de l’appareil de l’écran. 19M38D...
- Page 10 ASSEMBLAGE ET PRÉPARATION Installation sur une table Appuyez sur le bouton (alimentation) sur le panneau interrupteur du bas pour mettre en marche l'appareil. Soulevez et positionnez le moniteur à la verticale sur une table. Laissez 100 mm d'espace minimum entre le mur et le moniteur pour assurer une bonne ATTENTION ventilation.
- Page 11 ASSEMBLAGE ET PRÉPARATION AVERTISSEMENT Utilisation du système de sécurité Kensington Le connecteur du système de sécurité Kensington Si vous souhaitez incliner le moniteur, ne tenez pas l'écran par le bas comme indiqué sur cette se situe à l'arrière du moniteur. Pour obtenir plus illustration car vous risqueriez de vous blesser.
- Page 12 être endommagé en interne. Bloc-notes Capot Arrière Si vous utilisez des vis inappropriée, le produit pourrait être endommagé et chuter de la Vis standard position montée. Dans ce cas, LG n'en est pas responsable. Max.8mm Modèle 19M38A 20M38A...
- Page 13 UTILISATION DU MONITEUR UTILISATION DU MONITEUR Connexion à un PC Connexion DVI-D Cette connexion transmet un signal vidéo Ce moniteur prend en charge la fonction numérique entre le PC et le moniteur. Connectez Plug and Play*. le PC et le moniteur avec un câble DVI comme * Fonction Plug and Play : reconnaissance indiqué...
- Page 14 UTILISATION DU MONITEUR Connexion HDMI Connexion aux périphériques AV Transmettez les signaux numériques vidéo et audio de votre PC à l'écran. Connectez le PC et Connexion HDMI l’écran avec le câble HDMI à la façon indiquée par les illustrations suivantes. Transmettez les signaux numériques vidéo et audio de vos appareils AV à...
- Page 15 UTILISATION DU MONITEUR Connexion aux Fonction de paramétrage automatique de l'image périphériques externes Appuyez sur le bouton d'alimentation sur le panneau du bas pour mettre sous tension. Lorsque Connexion de périphériques le moniteur est mis sous tension, le fonction "paramétrage automatique de l'image" est exécutée automatiquement.
- Page 16 SAVING,Mode Image,Perception des couleurs. (Voir p.24~26) Pour paramétrer les options d'affichage, maintenez le bouton AUTO enfoncé sur l'écran MONITOR SETUP (PARAMÈTRES DU MONITEUR) (uniquement en mode analogique). Mode d'affichage 19M38A/19M38D/19M38H: 1366 x 768 optimal 20M38A/20M38D/20M38H: 1600 x 900 22M38A/22M38D/22M38H/24M38A/24M38D/24M38H/27MP38HQ/27MP38VQ: 1920 x 1080 Vous pouvez choisir le signal d'entrée.
- Page 17 PERSONNALISATION DES PARAMÈTRES Personnalisation des paramètres Paramètres du menu Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Précisez les options par appuyer sur les boutons ◄ ou ► ou ▼. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options.
- Page 18 PERSONNALISATION DES PARAMÈTRES Menu > Menu Suivant Analogique Numérique HDMI Description Image Netteté ● ● ● Régler la clarté de l’écran Niveau Noir 19M38H 20M38H 22M38H ● Fixer le niveau de compensation 24M38H 27MP38VQ 27MP38HQ Overscan 19M38H Améliorer la clarté et la stabilité 20M38H 22M38H ●...
- Page 19 PERSONNALISATION DES PARAMÈTRES Image Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Entrez dans la configuration Image par appuyer sur le bouton ▼.
- Page 20 PERSONNALISATION DES PARAMÈTRES Couleur Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Sélectionnez Couleur par appuyer sur le bouton ►. Entrez dans la configuration Couleur par appuyer sur le bouton ▼.
- Page 21 PERSONNALISATION DES PARAMÈTRES Affichage Pressez sur le bouton MENU au bas de l’appareil pour afficher Menu OSD. Sélectionnez le bouton « Menu Suivant » pour entrer dans la configuration des autres options. Sélectionnez Affichage par appuyer sur le bouton ►. Entrez dans la configuration Affichage par appuyer sur le bouton ▼.
- Page 22 L'utilisateur peut définir la résolution souhaitée. Cette fonction est activée unique- ment lorsque la résolution de l'écran de votre ordinateur est configurée à la suivante, sauf que la résolution de sortie de votre ordinateur soit incorrecte. Off, 1024x768, 1280x768, 1360x768, 19M38A 19M38D 19M38H 1366x768...
- Page 23 PERSONNALISATION DES PARAMÈTRES Paramètres du Lecture Pressez sur le bouton Lecture au bas de l’appareil pour afficher Mode lecture OSD. Sélectionnez les options par appuyer sur les boutons ◄ ou ►. Sélectionnez EXIT (QUITTER) pour fermer le menu. Chaque option est détaillée ci-dessous. Mode lecture Description Lecture 1...
- Page 24 PERSONNALISATION DES PARAMÈTRES Paramètres du FUNC. SMART ENERGY SAVING Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Entrez dans la configuration SMART ENERGY SAVING par appuyer sur le bouton ▼. Sélectionnez les options par appuyer sur les boutons ◄ ou ►.
- Page 25 PERSONNALISATION DES PARAMÈTRES Mode Image Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Sélectionnez Mode Image par appuyer sur le bouton ►. Entrez dans la configuration Mode Image par appuyer sur le bouton ▼. Sélectionnez les options par appuyer sur les boutons ◄ ou ►.
- Page 26 PERSONNALISATION DES PARAMÈTRES Perception des couleurs Pressez sur le bouton FUNC. au bas de l’appareil pour afficher FUNC. OSD. Sélectionnez Perception des couleurs par appuyer sur le bouton ►. Entrez dans la configuration Perception des couleurs par appuyer sur le bouton ▼. Sélectionnez les options par appuyer sur les boutons ◄...
- Page 27 DÉPANNAGE DÉPANNAGE Effectuez les vérifications suivantes avant de contacter nos services. Aucune image ne s'affiche. y Vérifiez que le cordon d'alimentation est bien branché sur la prise de Le cordon d'alimentation du moniteur est-il bien branché ? courant. y Appuyez sur le bouton Marche-Arrêt. Le voyant d'alimentation est-il allumé...
- Page 28 Installez le pilote d'affichage présent sur le CD (ou la disquette) fourni d'affichage ? avec votre moniteur. Vous pouvez également télécharger le pilote d'affichage depuis le site Web http://www.lg.com. y Vérifiez que votre carte vidéo prend en charge la fonction Plug and Play.
- Page 29 SPÉCIFICATIONS SPÉCIFICATIONS 19M38A 19M38D 19M38H Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement Distance entre pixels 0,3 mm x 0,3 mm (distance entre les pixels) Résolution 1366 x 768 @ 60 Hz Recommander VESA 1366 x 768 @ 60 Hz Consommation Mode sous tension : 18 W typ.
- Page 30 SPÉCIFICATIONS 19M38A 19M38D 19M38H Signal vidéo Fréquence De 30 kHz à 83 kHz horizontale (Automatique) De 30 kHz à 61 kHz ● ● ● (Automatique) Fréquence De 56 Hz à 75 Hz (D-SUB) ● ● ● verticale De 56 Hz à 75 Hz (DVI-D) ●...
- Page 31 SPÉCIFICATIONS SPÉCIFICATIONS 20M38A 20M38D 20M38H Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement Distance entre pixels 0,271 mm x 0,262 mm (distance entre les pixels) Résolution 1600 x 900 @ 60 Hz Recommander VESA 1600 x 900 @ 60 Hz Consommation Mode sous tension : 18 W typ.
- Page 32 SPÉCIFICATIONS 20M38A 20M38D 20M38H Signal Fréquence De 30 kHz à 83 kHz ● ● ● vidéo horizontale (Automatique) De 30 kHz à 61 kHz (Automatique) Fréquence De 56 Hz à 75 Hz (D-SUB) ● ● ● verticale De 56 Hz à 75 Hz (DVI-D) ●...
- Page 33 SPÉCIFICATIONS SPÉCIFICATIONS 22M38A 22M38D 22M38H Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement Distance entre pixels 0,248 mm x 0,248 mm (distance entre les pixels) Résolution 1920 x 1080 @ 60 Hz Recommander VESA 1920 x 1080 @ 60 Hz Consommation Mode sous tension : 18,8 W typ.
- Page 34 SPÉCIFICATIONS 22M38A 22M38D 22M38H Signal Fréquence De 30 kHz à 83 kHz ● ● ● vidéo horizontale (Automatique) De 30 kHz à 61 kHz (Automatique) Fréquence De 56 Hz à 75 Hz (D-SUB) ● ● ● verticale De 56 Hz à 75 Hz (DVI-D) ●...
- Page 35 SPÉCIFICATIONS SPÉCIFICATIONS 24M38A 24M38D 24M38H Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement Distance entre pixels 0,272 mm x 0,272 mm (distance entre les pixels) Résolution 1920 x 1080 @ 60 Hz Recommander VESA 1920 x 1080 @ 60 Hz Consommation Mode sous tension : 27,5 W typ.
- Page 36 SPÉCIFICATIONS 24M38A 24M38D 24M38H Signal Fréquence De 30 kHz à 83 kHz ● ● ● vidéo horizontale (Automatique) De 30 kHz à 61 kHz (Automatique) Fréquence De 56 Hz à 75 Hz (D-SUB) ● ● ● verticale De 56 Hz à 75 Hz (DVI-D) ●...
- Page 37 SPÉCIFICATIONS SPÉCIFICATIONS 27MP38HQ 27MP38VQ Afficher Type d'écran Écran TFT (Thin Film Transistor) à cristaux liquides (LCD) Traitement anti-éblouissement Distance entre pixels 0,311 mm x 0,311 mm (distance entre les pixels) Résolution 1920 x 1080 @ 60 Hz Recommander VESA 1920 x 1080 @ 60 Hz Consommation Mode sous tension : 31,13 W typ.
- Page 38 SPÉCIFICATIONS 27MP38HQ 27MP38VQ Signal vidéo Fréquence De 30 kHz à 83 kHz (Automatique) ● ● horizontale De 30 kHz à 61 kHz (Automatique) Fréquence De 56 Hz à 75 Hz (D-SUB) ● ● verticale De 56 Hz à 75 Hz (DVI-D) ●...
- Page 39 SPÉCIFICATIONS Mode prédéfinis (Résolution) REGLAGE D-SUB/DVI-D 19M38A 19M38D 19M38H Modes d'affichage Fréquence Fréquence verticale Polarité (H/V) (Résolution) horizontale (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875...
- Page 40 SPÉCIFICATIONS REGLAGE HDMI 19M38H 20M38H mode de soutien de l'usine Fréquence Fréquence HDMI (mode préréglé) horizontale (kHz) verticale (Hz) 480P 31,50 576P 31,25 720P 37,50 720P 45,00 22M38H 24M38H 27MP38VQ 27MP38HQ mode de soutien de l'usine Fréquence Fréquence HDMI (mode préréglé) horizontale (kHz) verticale (Hz) 480P...
- Page 41 POSTURE À ADOPTER POSTURE À ADOPTER Posture correcte à adopter pour utiliser le moniteur. Positionnez Installez le moniteur de le moniteur et façon à éviter les reflets. maintenez une posture correcte pour visionner les images selon un angle de vue optimal.
- Page 42 Declaration of Conformity Trade Name: LG Model : 19M38A, 19M38D, 19M38H, 20M38A, 20M38D, 20M38H, 22M38A, 22M38D, 22M38H, 24M38A, 24M38D, 24M38H, 27MP38HQ, 27MP38VQ Responsible Party: LG Electronics Inc. Address : 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: 201-266-2534 *above information is only for USA FCC Regulatory Lisez les consignes de sécurité...
