1
Choisissez l'emplacement idéal pour votre piscine en tenant
compte des lois municipales sur la distance des clôtures, celles
des services publics sur la distance des fils électriques, ainsi
que l'aménagement paysager prévu après l'installation.
1) Plantez un pieu aux points A et B en respectant la distance de la
section centrale entre ces deux points (A-B).
2) Tracez deux demi-cercles selon le bon rayon (R).
3) Joignez les deux demi-cercles par des lignes droites en s'assur-
ant de respecter la largeur entre ces deux lignes (D).
4) Vérifiez que la longueur totale soit conforme (E)
Tableau 1.1 - Zones de déterrement (Figure 1.1)
NOM DU MODÈLE
10'x16'
10'x19'
10'x22'
12'x18'
12'x21'
12'x24'
15'x24'
15'x30'
18'x33'
PRÉPARATION DE L'EMPLACEMENT
DISTANCE (A-B)
RAYON (R)
1,82m (6' 0")
1,67m (5' 6")
2,75m (9' 0")
1,67m (5' 6")
3,65m (12' 0")
1,67m (5' 6")
1,82m (6' 0")
1,98m (6' 6")
2,75m (9' 0")
1,98m (6' 6")
3,65m (12' 0")
1,98m (6' 6")
2,75m (9' 0")
2,43m (8' )
4,57m (15' 0")
2,43m (8' )
4,57m (15' 0")
2,89m (9' 6")
INSTRUCTIONS D'ASSEMBLAGE
PISCINES OVALES
5) Ajoutez ensuite sur chaque côté des tranchées d'une largeur de
15cm (6") et d'une longueur correspondante (F).
6) Enlevez la pelouse sur toute la surface délimitée.

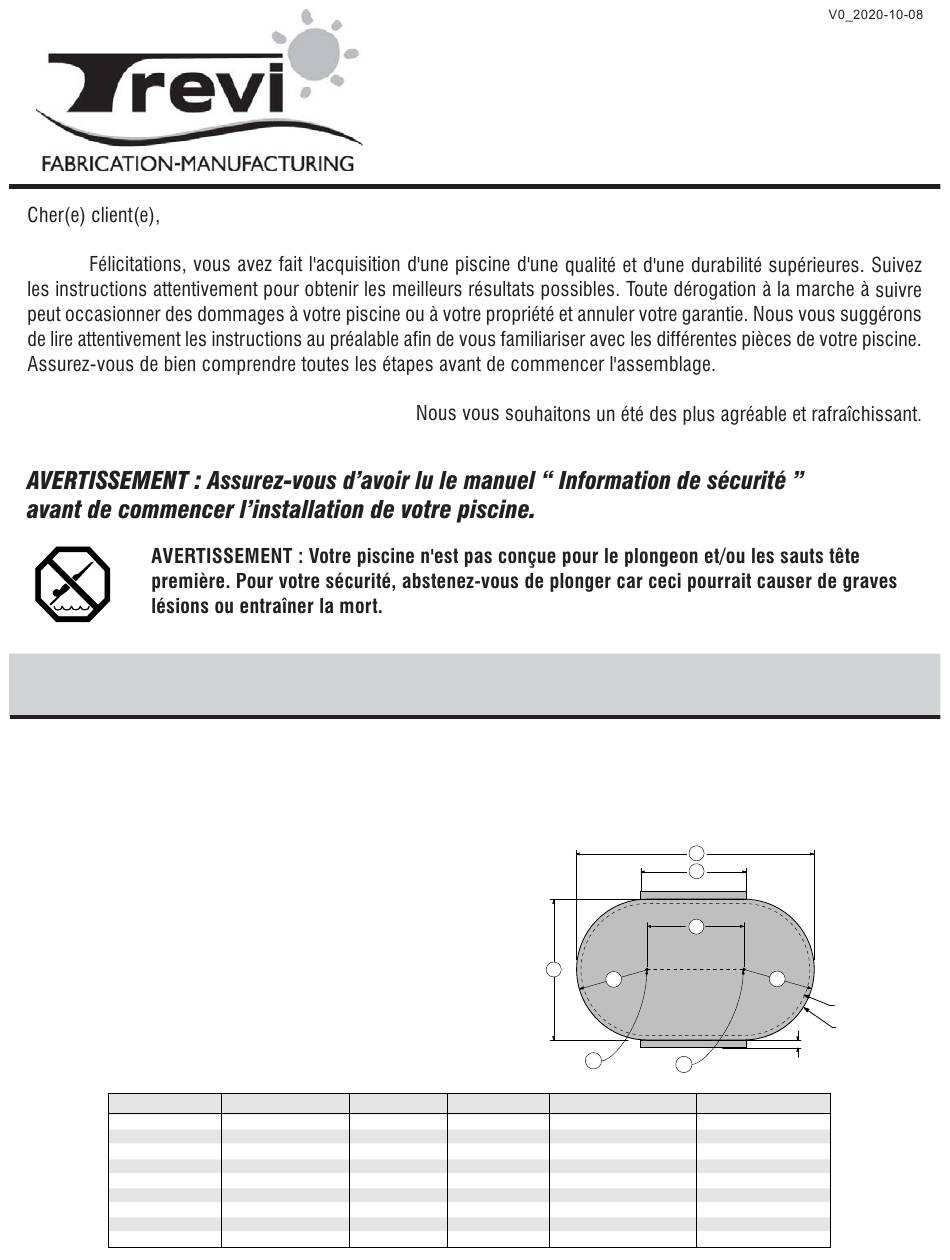

Figure 1.1
D
R
A
LARGEUR (D)
LONGUEUR TOTALE (E)
3,35m (11')
5,18m (17' 0")
3,35m (11')
6,09m (20' 0")
3,35m (11')
7,01m (23' 0")
3,96m (13')
5,79m (19' 0")
3,96m (13')
6,70m (22' 0")
3,96m (13')
7,62m (25' 0")
4,87m (16')
7,62m (25' 0")
4,87m (16')
9,44m (31' 0")
5,79m (19')
10.36m (34' 0")
MODÈLE 206
E
F
A-B
R
MUR DE LA PISCINE
LIMITE DE DÉTERREMENT
B
15cm (6")
TRANCHÉE (F)
2,08m (6' 10")
2,99m (9' 10")
3,91m (12' 10")
2,08m (6' 10")
2,99m (9' 10")
3,91m (12' 10")
2,99m (9' 10")
4,82m (15' 10")
4,82m (15' 10")
