Branchement de l'ampli-tuner AV—suite
Connexion des câbles d'enceintes
Bornes
1
Dénudez environ
12-15 mm (1/2"-5/8") de
la gaine aux deux
extrémités des câbles
d'enceintes. (Les câbles
fournis ont déjà été
dénudés.)
2
Dévissez la vis de la borne. Insérez la portion
dénudée du fil aussi loin que possible dans
l'ouverture. Vérifiez que le fil dénudé touche
l'intérieur de la fiche. Resserrez la vis de la borne.

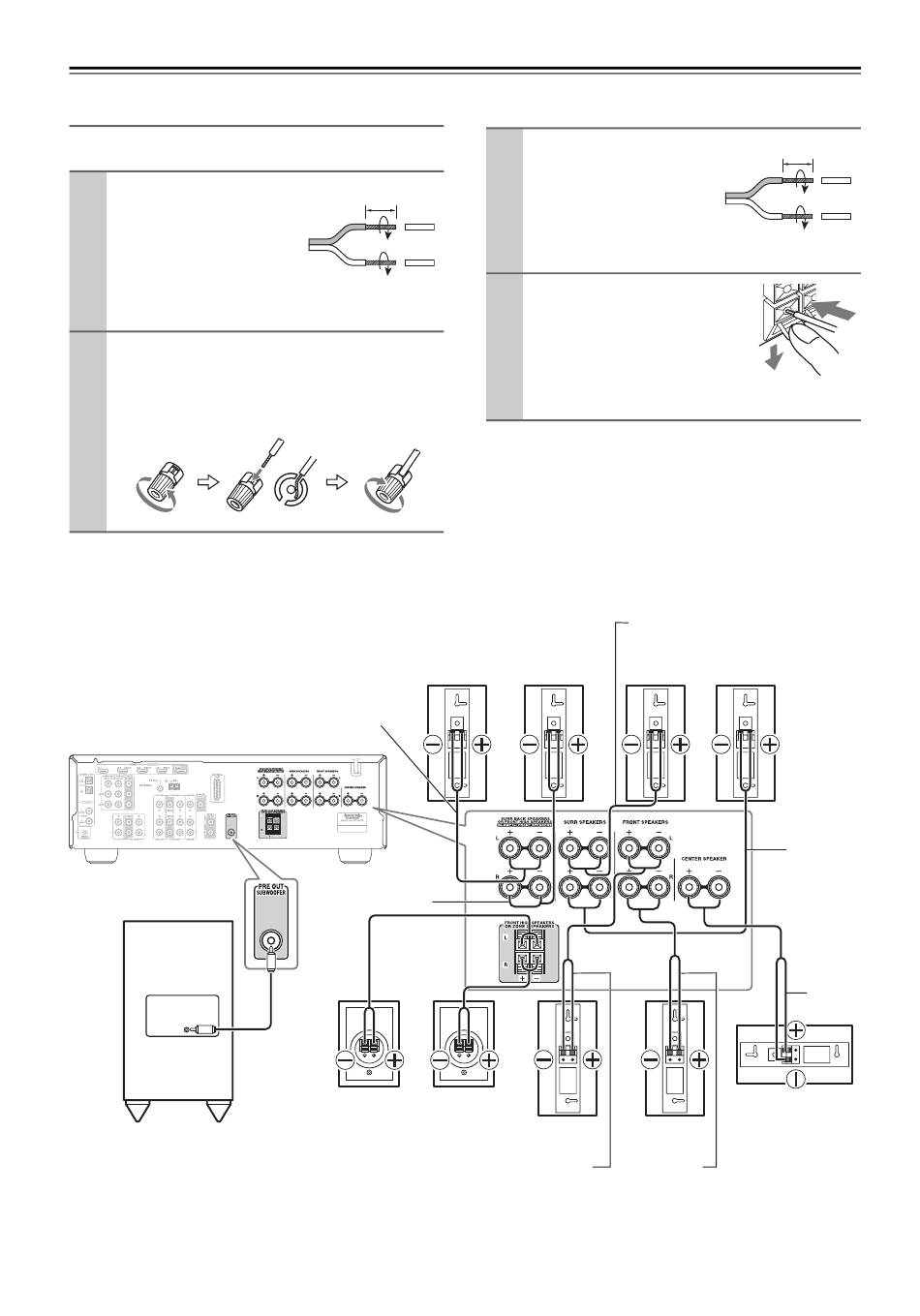

L'illustration suivante indique l'enceinte à raccorder à chaque paire de bornes pour la lecture sur 7,1 canaux.
Si vous n'utilisez qu'une enceinte surround arrière, branchez-la sur les bornes gauche de l'amplificateur.
Caisson de grave
Remarques :
• Les enceintes peuvent être configurées avec « Réglages d'enceintes » page 44 et « Configuration des enceintes »
page 68.
• Branchez les enceintes avant hautes gauche et droite, séparément.
20
Fr-
12-15 mm (1/2"-5/8")
Enceinte
surround
arrière gauche
Marron
Marron
clair
Enceinte
Enceinte
avant haut
avant haut
gauche
droite
(Facultatif)
(Facultatif)
Bornes à poussoir
1
Dénudez les extrémités
des câbles d'enceinte sur
environ 10-12 mm (3/8"-
1/2") et tournez les fils nus
comme indique
l'illustration.
2
Tout en appuyant sur le levier,
insérez le fil dans le trou, puis
relâchez le levier.
Assurez-vous que les bornes
agrippent bien les fils nus, et non
la gaine.
Bleu
Enceinte
Enceinte
surround
surround
arrière droite
gauche
Enceinte
Enceinte
avant gauche
avant droite
Blanc
Rouge
10-12 mm (3/8"-1/2")
Enceinte
surround
droite
Gris
Vert
Enceinte
centrale
