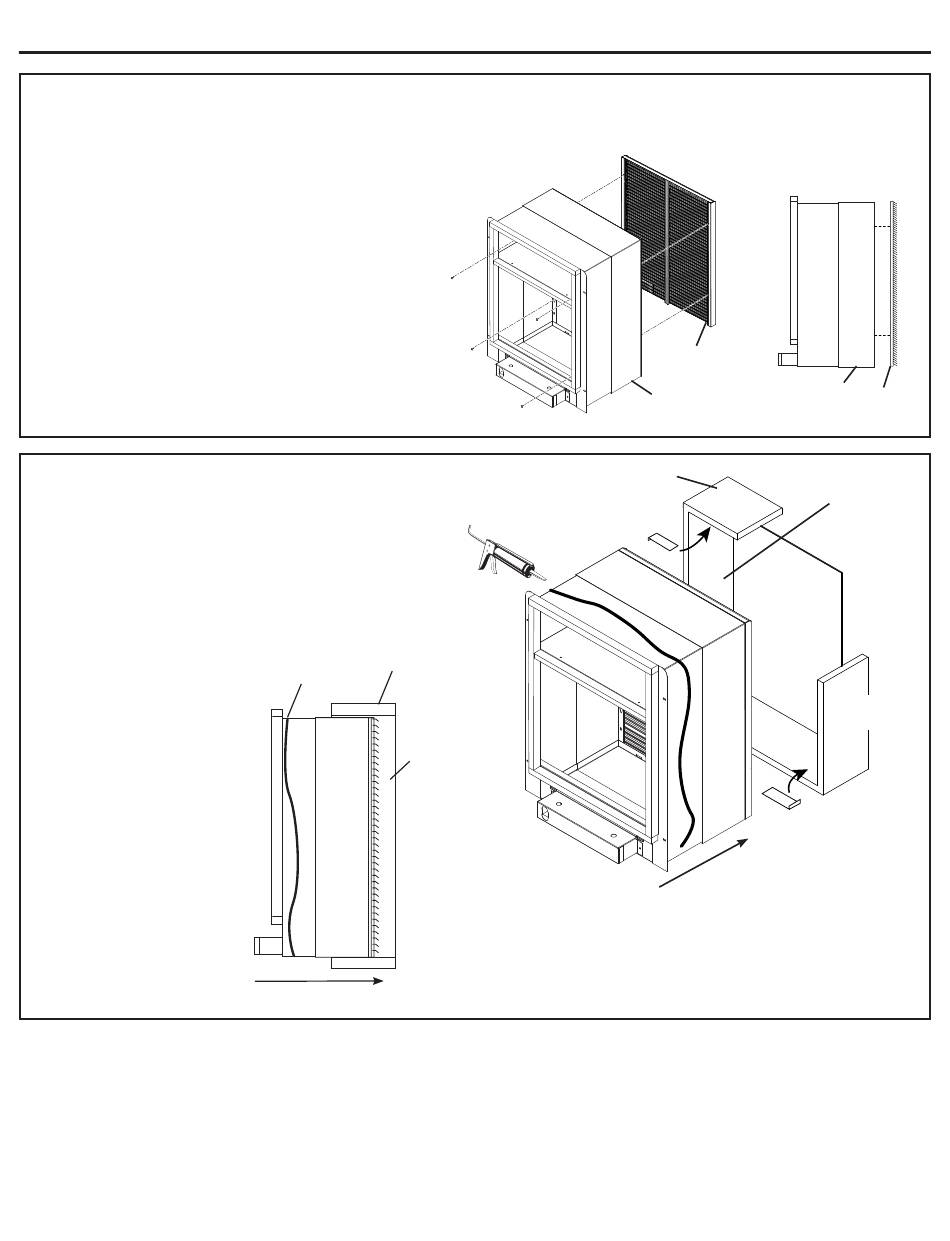

PASO 3
Instale el Kit de Rejilla RAVAL3 (no incluido) en el Plénum Externo
NOTA: La instalación del Kit de Rejilla RAVAL3 es más
conveniente en el Plénum Externo (Pieza A), antes de la
instalación del plénum de pared en el edificio. La instalación
de la rejilla es más fácil en este punto, y ayudará a
mantener el plénum de pared, el cual se cuadró durante la
instalación.
Si no instalará la rejilla en esta oportunidad, asegúrese de
que el plénum quede cuadrado durante su instalación en la
abertura
y no retire la tapa de la entrada de clima.
NOTA: Para conocer los procedimientos adecuados de
instalación, consulte las instrucciones incluidas en el
Kit de Rejilla RAVAL3.
PASO 4
Instalación del Plénum:
NOTAS
• Una viga y una abertura del tamaño correctos en
el marco deberán cumplir con todos los códigos de
edificación nacionales y locales.
• Antes de la aplicación del sellador y de la adhesión
permanente, seque la parte externa del plénum en la
abertura de la pared y controle el ajuste, encuadre y que
el plénum esté nivelado.
Selle el plénum de pared
sobre el lado de la abertura
rústica de la brida del plénum
de pared.
* Piezas Específicas Suministradas
Instrucciones de Instalación
Sellador Adecuado*
Viga Adecuada*
Sellador Adecuado*
Abertura de
la Pared del
Edificio
Dirección de la
instalación
Viga Adecuada*
Plancha Adecuada*
3
Vista Lateral
RAVAL3
Part A Outside
Part A Outside
Wall Plenum
Wall Plenum
Abertura de
la Pared del
Edificio
Plancha Adecuada*
Dirección de la instalación
RAVAL3
Pared
Externa
