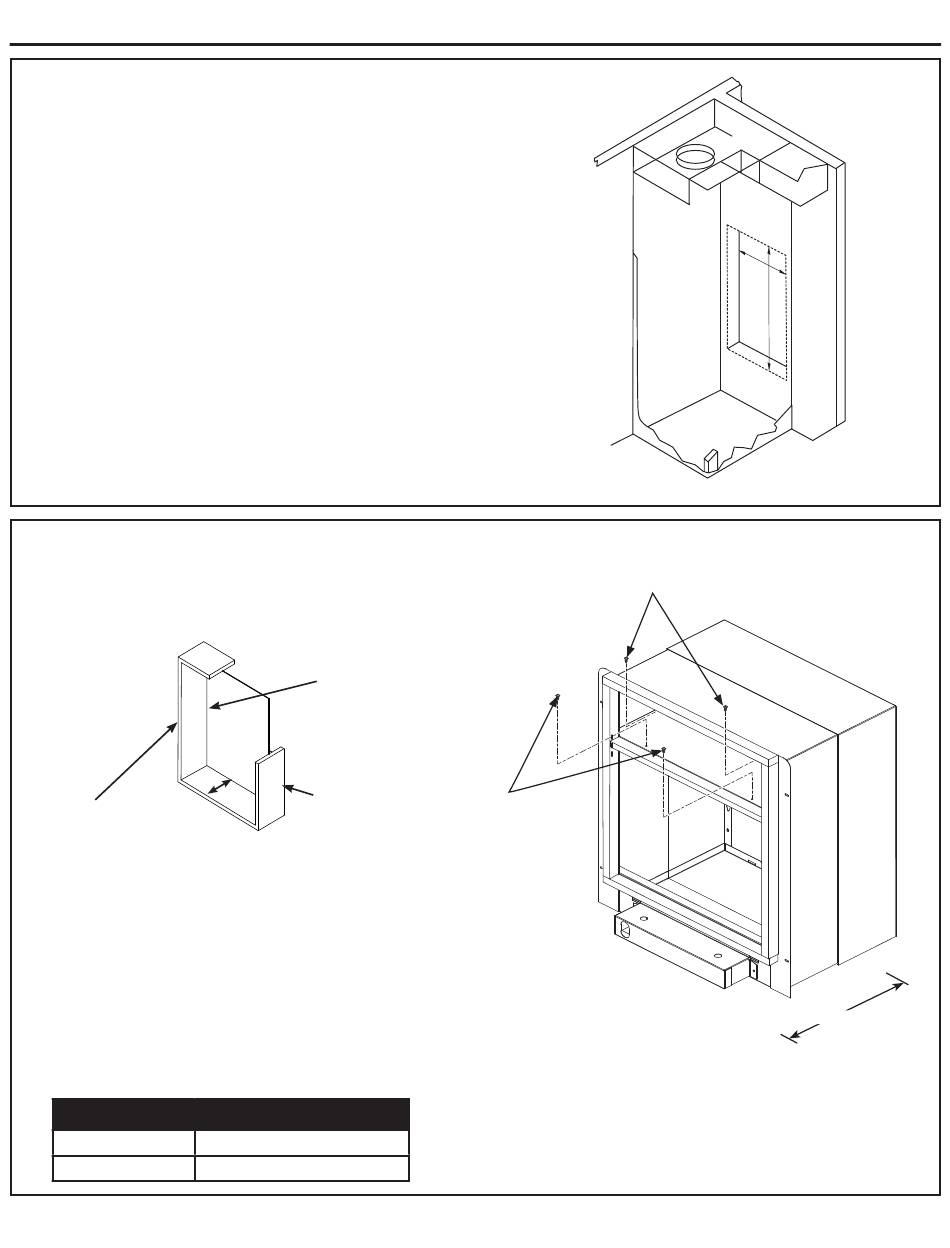

PASO 1
Pieza A afuera del Plénum de Pared
Asegúrese de que la abertura exterior del plénum de
pared esté correctamente enmarcada y en ángulo recto de
acuerdo con el diagrama que figura a continuación.
IMPORTANTE: El plénum de pared no fue diseñado para
transportar cargas estructurales. Se deberá construir una
viga adecuada en la abertura rústica y se deberá instalar
un dintel apropiado que soporte ladrillos u otros materiales
de mampostería. El plénum requiere una plancha, cuñas y
sellador para una instalación resistente al clima.
Es responsabilidad del contratista instalar de forma
correcta el plénum y cumplir con los requisitos del
código de construcción.
PASO 2
Configuración de la Profundidad del
Plénum
Mida la profundidad de la abertura rústica
Pared interna
Si la profundidad de la abertura rústica es inferior a la
profundidad preconfigurada del plénum, proceda al PASO
3. Si la profundidad de la abertura rústica es superior a la
profundidad preconfigurada del plénum, retire y descarte
los 2 tornillos frontales del divisor del plénum y afloje los 2
tornillos traseros. Esto permitirá que la Pieza A y la Pieza B
se deslicen.
Ajuste la profundidad del plénum mientras aleja la Pieza
A y la Pieza B deslizándolas. Configure el plénum a una
profundidad de ¼" mayor que aquella de la apertura
rústica, a fin de poder contar con un extremo sellado en el
exterior.
Ajuste los tornillos traseros.
Modelo Pleno
Profundidad Preestablecida
RAVWPT15
8" (20 cm)
RAVWPT9
4.75" (12 cm)
Instrucciones de Instalación
Abertura de
la Pared del
Edificio
D
Pared Externa
Tornillos traseros
Tornillos
frontales
2
32"
24"
D + 1/4"
